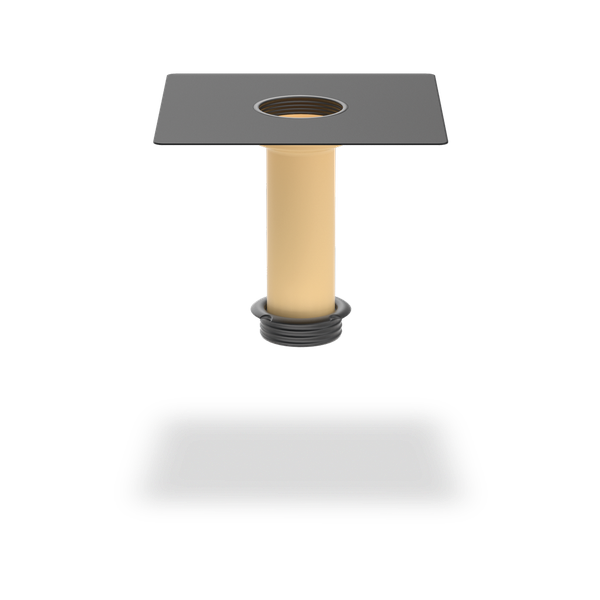

SitaCompact
Rehausse
Caractéristiques
- Calorifuge
- Stabilité exceptionnelle aux intempéries (rayonnement UV/IR)
- Résistant aux influences ordinaires de la pollution
- Résistant aux chocs
- Durable

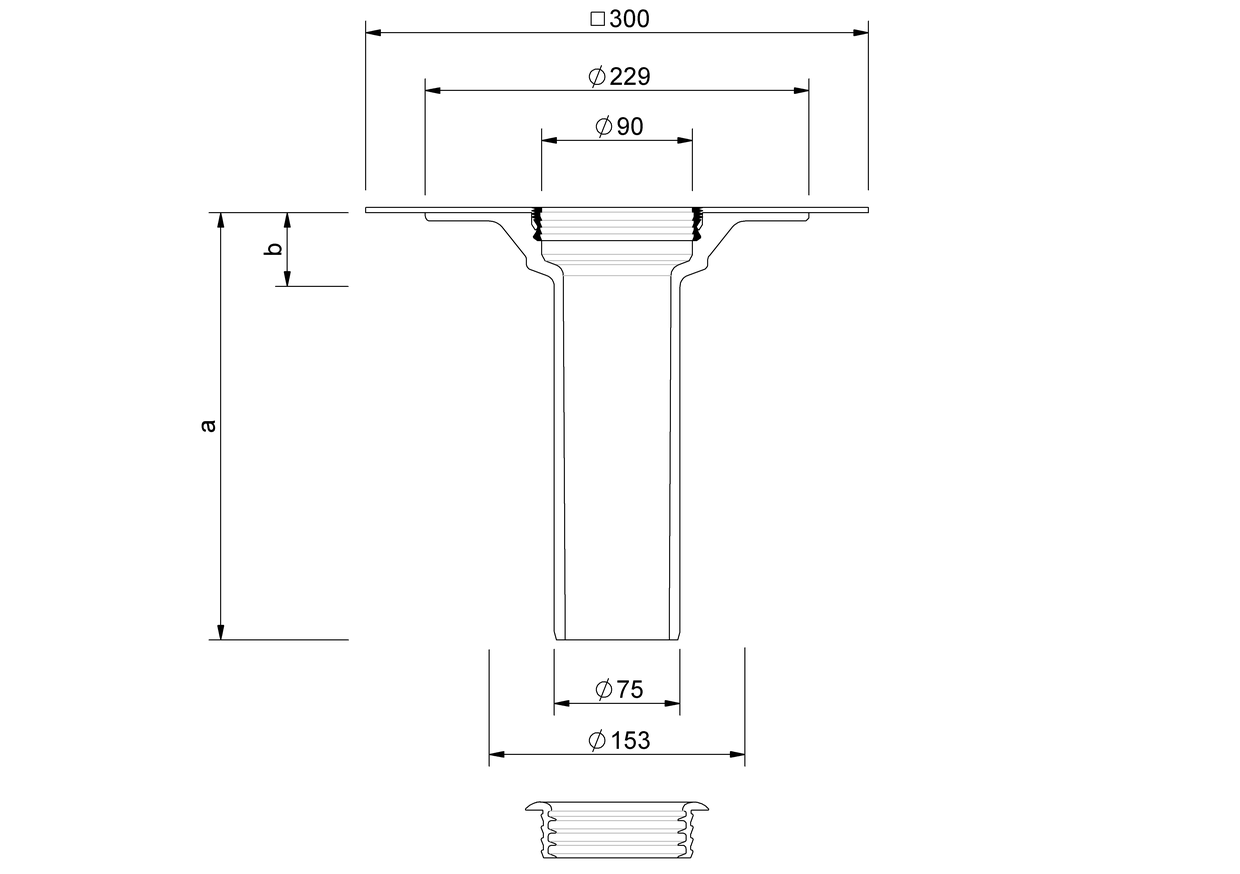

Schéma technique
| a (mm) | b (mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
|---|---|---|---|
| 255 | 44 | 50 | 220 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaCompact Élément de surélévation, en polyuréthane, selon NBN EN 1253-2, calorifuge, pour épaisseurs d’isolant de 50 à 220 mm, avec manchon de raccordement adapté intégré (300 x 300 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier, avec bague d’étanchéité multilèvre pour la sécurité antirefoulement. Fourniture et pose selon les règles de l’art.

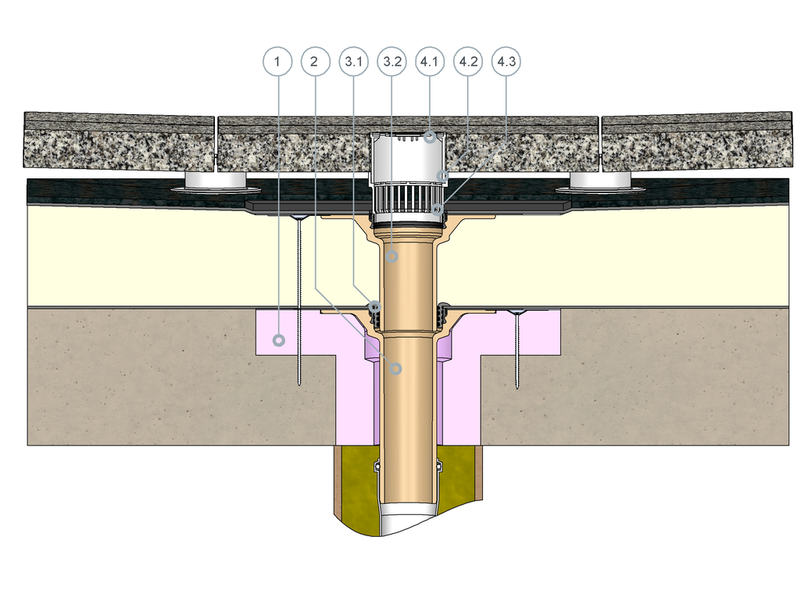

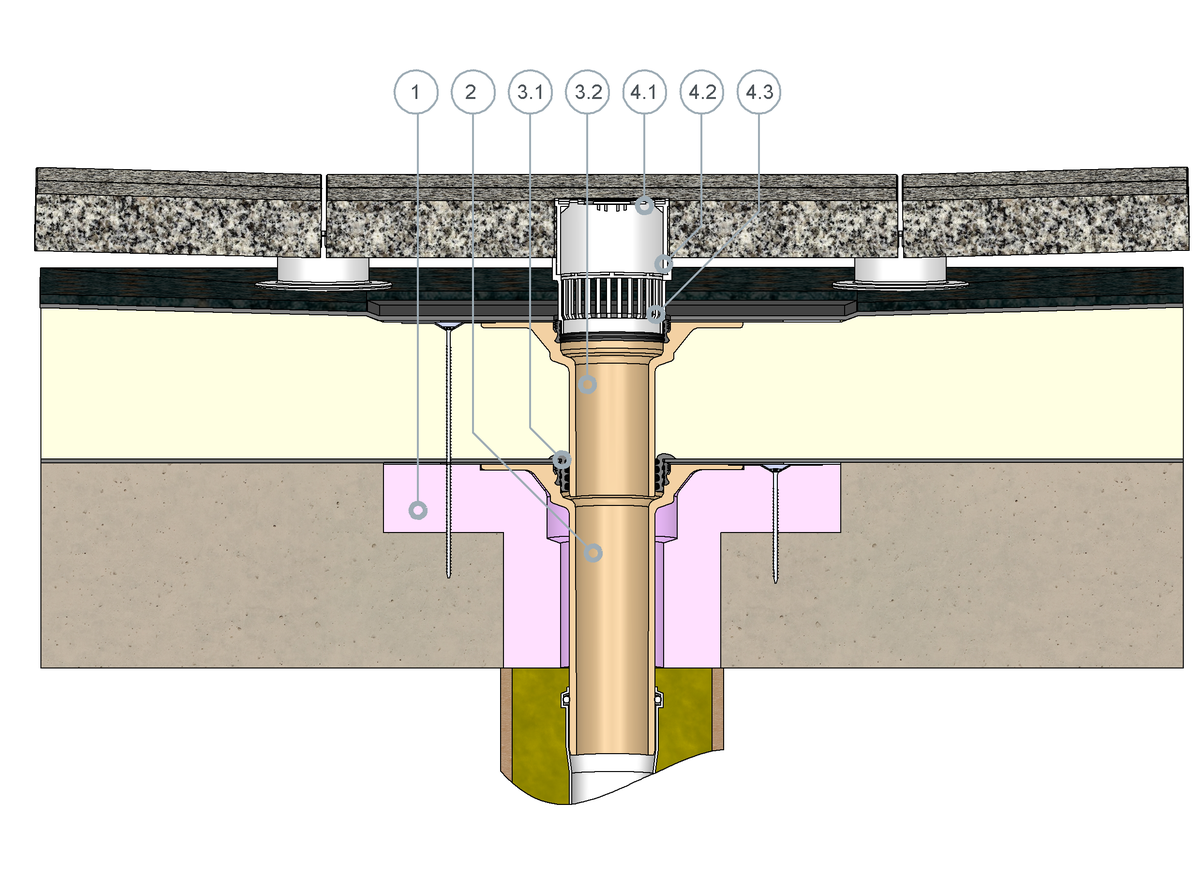

SitaCompact dans une structure non ventilée avec SitaCompact Couronnement et grille pour balcon et dallage
1 SitaCompact Pièce d'isolation
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaCompact Couronnement de balcon se compose de :
4.1 Grille supérieure
4.2 Boîtier
4.3 Grille filtrante
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaCompact Couronnement de balcon se compose de :
4.1 Grille supérieure
4.2 Boîtier
4.3 Grille filtrante
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

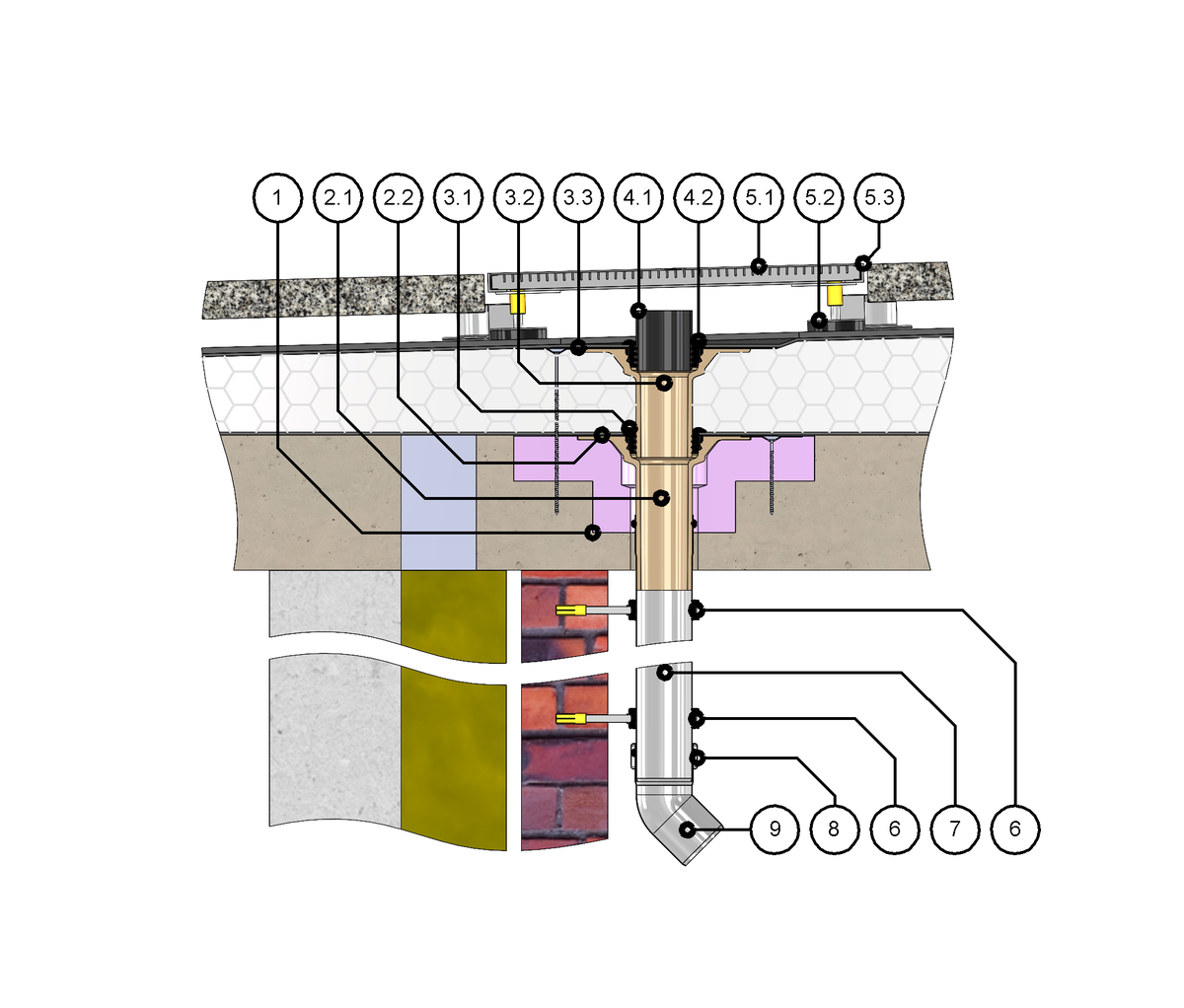

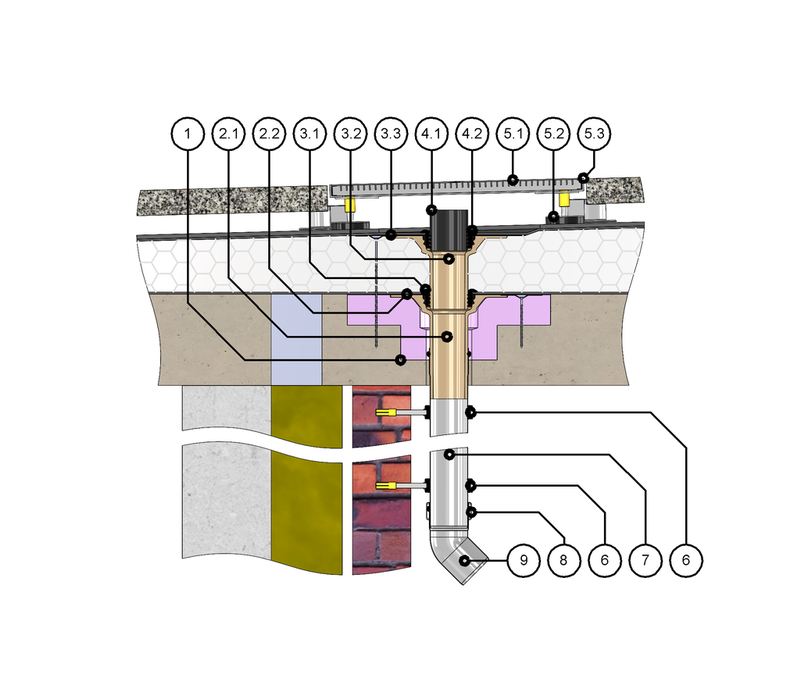

SitaCompact avec bague de retenue dans une structure non ventilée avec dallage
1 SitaCompact Pièce d'isolation
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaCompact Bague de retenue se compose de :
4.1 Bague de retenue
4.2 Bague d’étanchéité
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Tampons métal-caoutchouc réglables en hauteur
5.3 Cadre
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Coude
9 SitaPipe Acier inoxydable Collier de serrage
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaCompact Bague de retenue se compose de :
4.1 Bague de retenue
4.2 Bague d’étanchéité
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Tampons métal-caoutchouc réglables en hauteur
5.3 Cadre
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Coude
9 SitaPipe Acier inoxydable Collier de serrage
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
