SitaIndra
Wpust attykowy bez osadnika żwiru
Atrybuty
- Z izolacją termiczną
- Wysoka odporność na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

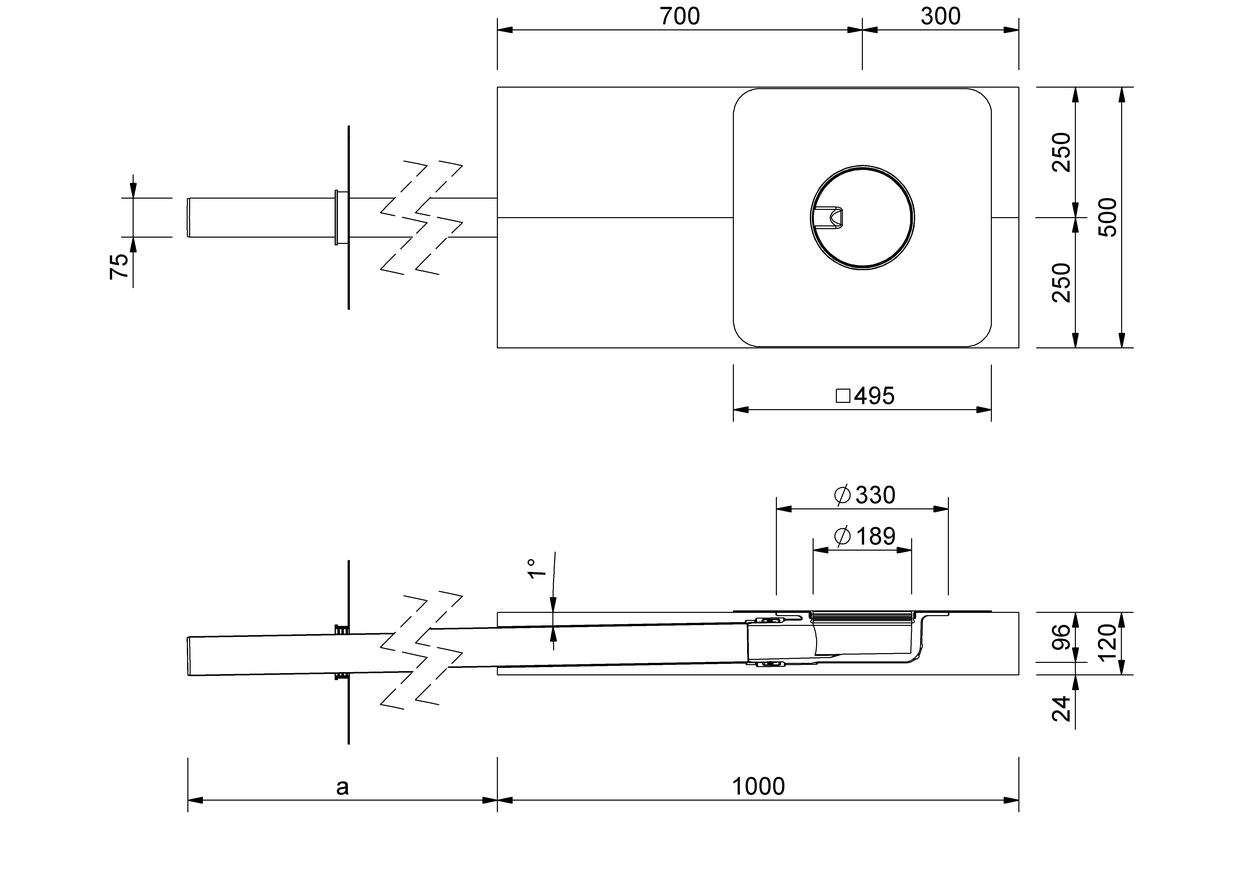

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
Wydajność odpływu zgodna z PN EN 1253-2 z pionem spustowym o długości 4 metrów in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaIndra bez osadnika żwiru, skośny, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, średnica znamionowa DN 70, z rurą przyłączeniową i obejmą bezpieczeństwa ze stali szlachetnej, płytą paroizolacyjną elastyczną do bezpiecznego przyłączania do paroizolacji, z dwuczęściowym korpusem termoizolacyjnym z poliuretanu o przewodności cieplnej lambda = 0,0249 W/mK i wytrzymałości na ściskanie 200 kPa, wymiary 500 × 1000 × 120 mm. Z dużym, wbudowanym, wybranym kołnierzem przyłączającym (495 mm x 495 mm) pasującym do hydroizolacji dachu i z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego. Zastosowanie tylko w połączeniu z elementem nasadowym (np. osadnik żwiru, element spiętrzający itd.) do zapobiegania przedostawania się ciał obcych do przewodu rurowego, element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Długość króćca | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 1,5 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 2,0 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Długość króćca | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 1,5 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 2,0 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Długość króćca | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 1,5 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 2,0 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
SitaIndra bez osadnika żwiru z SitaRetention Fix dla konstrukcji dachowych niewentylowanych z zielonym dachem retencyjnym
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe 87,5° ze stali szlachetnej
5 Maskownica do fasad SitaAttika
SitaIndra bez osadnika żwiru składa się z następujących elementów:
6.1 Płyta paroizolacyjna SitaMore elastyczna
6.2 Rura SitaPipe ze stali szlachetnej
6.3 SitaIndra Korpus termoizolacyjny
6.4 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6.5 Korpus podstawowy SitaIndra
SitaRetention Fix składa się z następujących elementów:
7.1 Płyta podstawowa z pierścieniem mocującym
7.2 Rura napowietrzająca
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
8.1. Korpus podstawowy
8.2 Zamknięta osłona
8.3 Gumowe nóżki z regulacją wysokości
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe 87,5° ze stali szlachetnej
5 Maskownica do fasad SitaAttika
SitaIndra bez osadnika żwiru składa się z następujących elementów:
6.1 Płyta paroizolacyjna SitaMore elastyczna
6.2 Rura SitaPipe ze stali szlachetnej
6.3 SitaIndra Korpus termoizolacyjny
6.4 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6.5 Korpus podstawowy SitaIndra
SitaRetention Fix składa się z następujących elementów:
7.1 Płyta podstawowa z pierścieniem mocującym
7.2 Rura napowietrzająca
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
8.1. Korpus podstawowy
8.2 Zamknięta osłona
8.3 Gumowe nóżki z regulacją wysokości
Dach retencyjny w niewentylowanej konstrukcji dachowej zgodnie z aaRdT z:
- konstrukcją retencyjną i zielenią dachową według dostawcy systemu
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaIndra bez osadnika żwiru z pierścieniem spiętrzającym SitaMore w niewentylowanej konstrukcji dachowej
1 Maskownica do fasad SitaAttika
SitaIndra bez osadnika żwiru składa się z następujących elementów:
2.1 Płyta paroizolacyjna elastyczna
2.2 Rura ze stali szlachetnej
2.3 Korpus termoizolacyjny
2.4 Obejma zabezpieczająca ze stali szlachetnej
2.5 Korpus główny z wybranym kołnierzem przyłączeniowym
Pierścień spiętrzający SitaMore składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
4.1 Zamknięta osłona
4.2 Korpus podstawowy
4.3 Gumowe nóżki z regulacją wysokości
SitaIndra bez osadnika żwiru składa się z następujących elementów:
2.1 Płyta paroizolacyjna elastyczna
2.2 Rura ze stali szlachetnej
2.3 Korpus termoizolacyjny
2.4 Obejma zabezpieczająca ze stali szlachetnej
2.5 Korpus główny z wybranym kołnierzem przyłączeniowym
Pierścień spiętrzający SitaMore składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
4.1 Zamknięta osłona
4.2 Korpus podstawowy
4.3 Gumowe nóżki z regulacją wysokości
Dach retencyjny w niewentylowanej konstrukcji dachowej zgodnie z aaRdT z:
- konstrukcją retencyjną i zazielenieniem dachu wg dostawcy systemu
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
SitaIndra z pierścieniem spiętrzającym SitaMore w niewentylowanej konstrukcji dachowej z powłoką płytową na łożysku wsporczym
1 Maskownica do fasad SitaAttika
SitaIndra bez osadnika żwiru składa się z następujących elementów:
2.1 Płyta paroizolacyjna elastyczna
2.2 Korpus termoizolacyjny
2.3 Rura ze stali szlachetnej
2.4 Obejma zabezpieczająca ze stali szlachetnej
2.5 Korpus główny z wybranym kołnierzem przyłączeniowym
Pierścień spiętrzający SitaMore składa się z następujących elementów:
3.1 Pierścień spiętrzający
3.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Rama
4.3 Gumowe nóżki z regulacją wysokości
SitaIndra bez osadnika żwiru składa się z następujących elementów:
2.1 Płyta paroizolacyjna elastyczna
2.2 Korpus termoizolacyjny
2.3 Rura ze stali szlachetnej
2.4 Obejma zabezpieczająca ze stali szlachetnej
2.5 Korpus główny z wybranym kołnierzem przyłączeniowym
Pierścień spiętrzający SitaMore składa się z następujących elementów:
3.1 Pierścień spiętrzający
3.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Rama
4.3 Gumowe nóżki z regulacją wysokości
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- płytami na podstawkach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaIndra z pierścieniem spiętrzającym SitaMore w niewentylowanej konstrukcji dachowej z płytami i w podsypce z grysu na drenażu
1 Maskownica do fasad SitaAttika
2 Kołnierz uszczelniający SitaMore do WDVS
SitaIndra bez osadnika żwiru składa się z następujących elementów:
3.1 Płyta paroizolacyjna SitaMore elastyczna
3.2 Korpus termoizolacyjny SitaIndra
3.3 Rura SitaPipe ze stali szlachetnej
3.4 Korpus podstawowy SitaIndra
3.5 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
4 Listwa żwirowa SitaDrain®
Pierścień spiętrzający SitaMore składa się z następujących elementów:
5.1 Pierścień spiętrzający
5.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
6.1 Kratka rewizyjna
6.2 Rama
6.3 Gumowe nóżki z regulacją wysokości
7 Kanał boczny SitaDrain
2 Kołnierz uszczelniający SitaMore do WDVS
SitaIndra bez osadnika żwiru składa się z następujących elementów:
3.1 Płyta paroizolacyjna SitaMore elastyczna
3.2 Korpus termoizolacyjny SitaIndra
3.3 Rura SitaPipe ze stali szlachetnej
3.4 Korpus podstawowy SitaIndra
3.5 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
4 Listwa żwirowa SitaDrain®
Pierścień spiętrzający SitaMore składa się z następujących elementów:
5.1 Pierścień spiętrzający
5.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
6.1 Kratka rewizyjna
6.2 Rama
6.3 Gumowe nóżki z regulacją wysokości
7 Kanał boczny SitaDrain
Niewentylowana konstrukcja dachowa z płytą na drenażu z:
- płytami
- podłożem z grysu
- drenażem
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paraizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaIndra z pierścieniem spiętrzającym SitaMore w niewentylowanej konstrukcji dachowej z płytami i kanałem przelotowym w podsypce z grysu
1 Maskownica do fasad SitaAttika
2 Kołnierz uszczelniający SitaMore do WDVS
SitaIndra bez osadnika żwiru składa się z następujących elementów:
3.1 Płyta paroizolacyjna SitaMore elastyczna
3.2 Korpus termoizolacyjny SitaIndra
3.3 Rura SitaPipe ze stali szlachetnej
3.4 Korpus podstawowy SitaIndra
3.5 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
4 Listwa żwirowa SitaDrain®
Pierścień spiętrzający SitaMore składa się z następujących elementów:
5.1 Pierścień spiętrzający
5.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
6.1 Kratka rewizyjna
6.2 Rama
6.3 Gumowe nóżki z regulacją wysokości
7 Kanał boczny SitaDrain®
2 Kołnierz uszczelniający SitaMore do WDVS
SitaIndra bez osadnika żwiru składa się z następujących elementów:
3.1 Płyta paroizolacyjna SitaMore elastyczna
3.2 Korpus termoizolacyjny SitaIndra
3.3 Rura SitaPipe ze stali szlachetnej
3.4 Korpus podstawowy SitaIndra
3.5 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
4 Listwa żwirowa SitaDrain®
Pierścień spiętrzający SitaMore składa się z następujących elementów:
5.1 Pierścień spiętrzający
5.2 Pierścień uszczelniający
SitaDrain® Terra składa się z następujących elementów:
6.1 Kratka rewizyjna
6.2 Rama
6.3 Gumowe nóżki z regulacją wysokości
7 Kanał boczny SitaDrain®
Niewentylowana konstrukcja dachowa z okładziną płytową w podłożu z grysu zgodnie z aaRdT z:
- okładziną płytową na podłożu żwirowym
- odwadnianiem
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaIndra bez osadnika żwiru z kanałem dachu zielonego SitaRetention, pierścieniem spiętrzającym SitaMore i SitaRetention Fix w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
SitaIndra bez osadnika żwiru składa się z następujących elementów:
6.1 Płyta paroizolacyjna elastyczna
6.2 Korpus termoizolacyjny
6.3 Rura ze stali szlachetnej
6.4 Obejma zabezpieczająca ze stali szlachetnej
6.5 Korpus główny z wybranym kołnierzem przyłączeniowym
SitaRetention Fix składa się z następujących elementów:
7.1 Rura napowietrzająca
7.2 Płyta podstawowa z pierścieniem mocującym
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
8.1 Zamknięta osłona
8.2 Korpus podstawowy
8.3 Gumowe nóżki z regulacją wysokości
Pierścień spiętrzający SitaMore składa się z następujących elementów:
9.1 Pierścień uszczelniający
9.2 Pierścień spiętrzający
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
SitaIndra bez osadnika żwiru składa się z następujących elementów:
6.1 Płyta paroizolacyjna elastyczna
6.2 Korpus termoizolacyjny
6.3 Rura ze stali szlachetnej
6.4 Obejma zabezpieczająca ze stali szlachetnej
6.5 Korpus główny z wybranym kołnierzem przyłączeniowym
SitaRetention Fix składa się z następujących elementów:
7.1 Rura napowietrzająca
7.2 Płyta podstawowa z pierścieniem mocującym
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
8.1 Zamknięta osłona
8.2 Korpus podstawowy
8.3 Gumowe nóżki z regulacją wysokości
Pierścień spiętrzający SitaMore składa się z następujących elementów:
9.1 Pierścień uszczelniający
9.2 Pierścień spiętrzający
Dach retencyjny w niewentylowanej konstrukcji dachowej zgodnie z aaRdT z:
- konstrukcją retencyjną i zazielenieniem dachu wg dostawcy systemu
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
+
