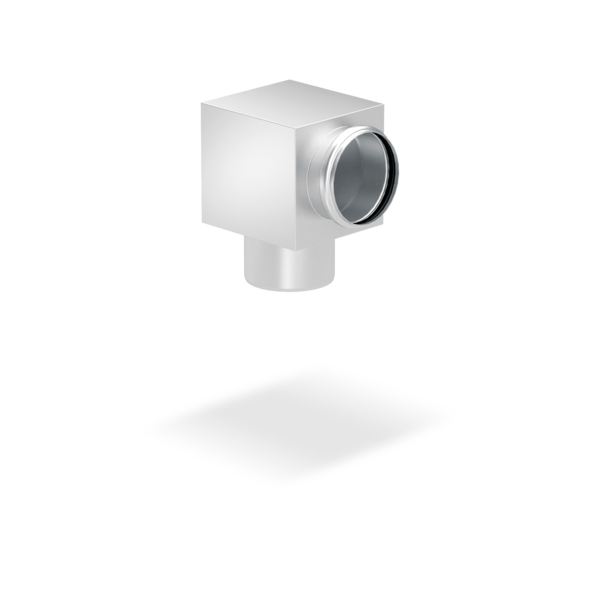

SitaVasant
Double
- Produkty
SitaVasant
Double
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

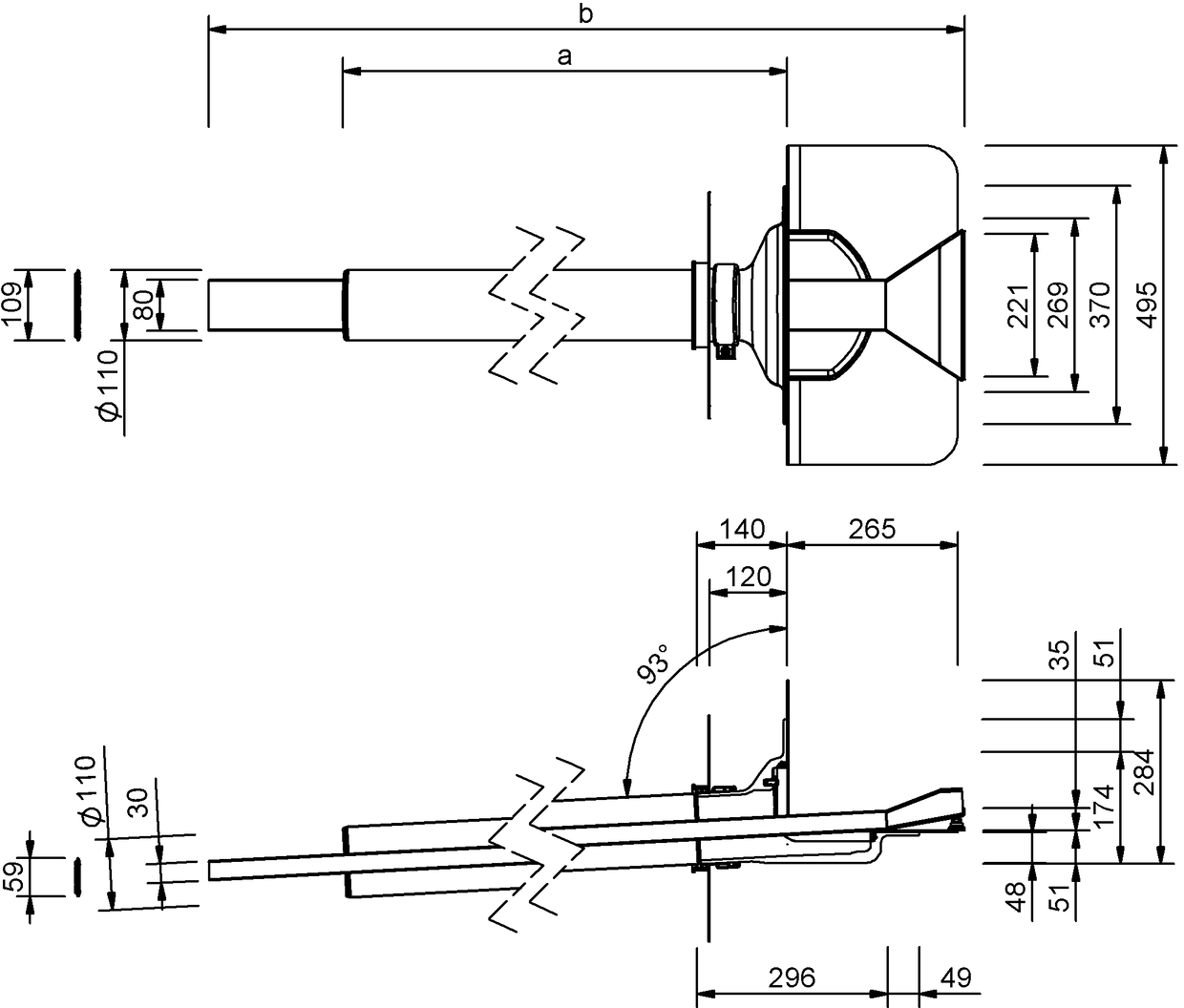

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 170 | 642 | 1121 |
| 100 | 110 | 170 | 1142 | 1621 |

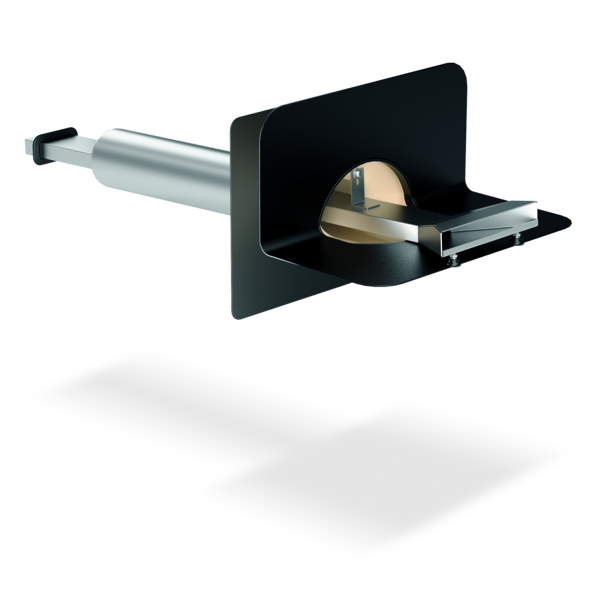

SitaVasant Double do bezpośredniego montażu w attyce, z poliuretanu i nierdzewnej stali szlachetnej, numer materiału 1.4301, odwadnianie główne i awaryjne w jednym elemencie, z wybranym kołnierzem przyłączeniowym, o średnicy nominalnej DN 100, wydajność odpływu 2,9 l/s przy wysokości spiętrzania 35 mm w odwadnianiu głównym i 2,3 l/s przy wysokości spiętrzania 35 mm w odwadnianiu awaryjnym z adapterem SitaVasant, bardzo niska misa wlotowa 48 mm, jako zestaw wraz z wpustem, rurą przyłączeniową, obejmą zabezpieczającą, kanałem, elastyczną płytą paroizolacyjną flex, do odwadniania grawitacyjnego, element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Długość króćca | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1000 mm | 0.5 | 0.7 | 1.3 | 1.7 | 2.1 | 2.4 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.7 | 4 | 4.1 | 4.3 | 4.5 | 4.8 | 5 | 5.2 | 5.5 |
| 500 mm | 0.5 | 0.7 | 1.3 | 1.7 | 2.1 | 2.4 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.7 | 4 | 4.1 | 4.3 | 4.5 | 4.8 | 5 | 5.2 | 5.5 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Długość króćca | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1000 mm | 0.5 | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.4 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 |
| 500 mm | 0.5 | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.4 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 |
SitaVasant Double z koszem ochronnym w konstrukcji dachowej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kołnierz uszczelniający SitaMore
5 Adapter SitaVasant Double
SitaVasant Double składa się z następujących elementów:
6.1 Rura
6.2 Kanał odwadniania awaryjnego
6.3 Płyta paroizolacyjna
6.4 Obejma bezpieczeństwa
6.5 Wpust
6.6 Nóżka wahliwa
7 Osadnik żwiru SitaVasant Double
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- dolną konstrukcją
SitaVasant Double z koszem ochronnym w drewnianej konstrukcji ramowej
2 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
3 Rura SitaPipe ze stali szlachetnej
4 Adapter SitaVasant Double
5 Kołnierz uszczelniający SitaMore
SitaVasant Double składa się z następujących elementów:
6.1 Rura
6.2 Obejma bezpieczeństwa
6.3 Kanał odwadniania awaryjnego
6.4 Wpust
6.5 Nóżka wahliwa
7 Osadnik żwiru SitaVasant Double
- uszczelnieniem
- belkami stropowymi
- izolacją termiczną
- paroizolacją
SitaVasant Double oraz SitaDrain rama profilowa w dachu niewentylowanym z okładziną płytową
2 SitaPipe stal nierdzewna obejma montażowa
3 SitaPipe stal nierdzewna obejma bezpieczeństwa
4 SitaMore kołnierz uszczelniający
5 SitaVasant Double adapter
Sita Vasant Double składa się z:
6.1 Rura
6.2 Płyta paroizolacyjna
6.3 Obejma bezpieczeństwa
6.4 Wpust
6.5 Kanał z uszczelką
6.6 Nóżki z przegubami
SitaDrain rama profilowa skłąda się z:
7.1 Krata górna
7.2 Rama profilowa korpus

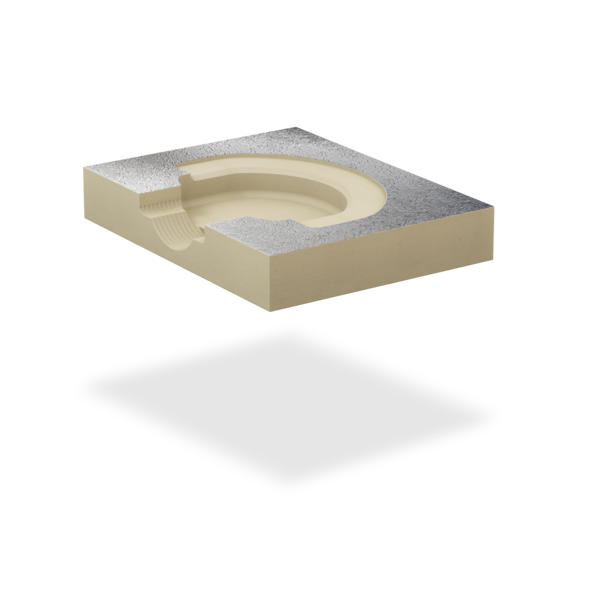

8 SitaVasant korpus izolacyjny poziomy
- okładzina płytowa na podstawkach
- włóknina ochronno-filtracyjna
- izolacja
- izolacją cieplna
- paroizolacja
- konstrukcja dolna
