Detail

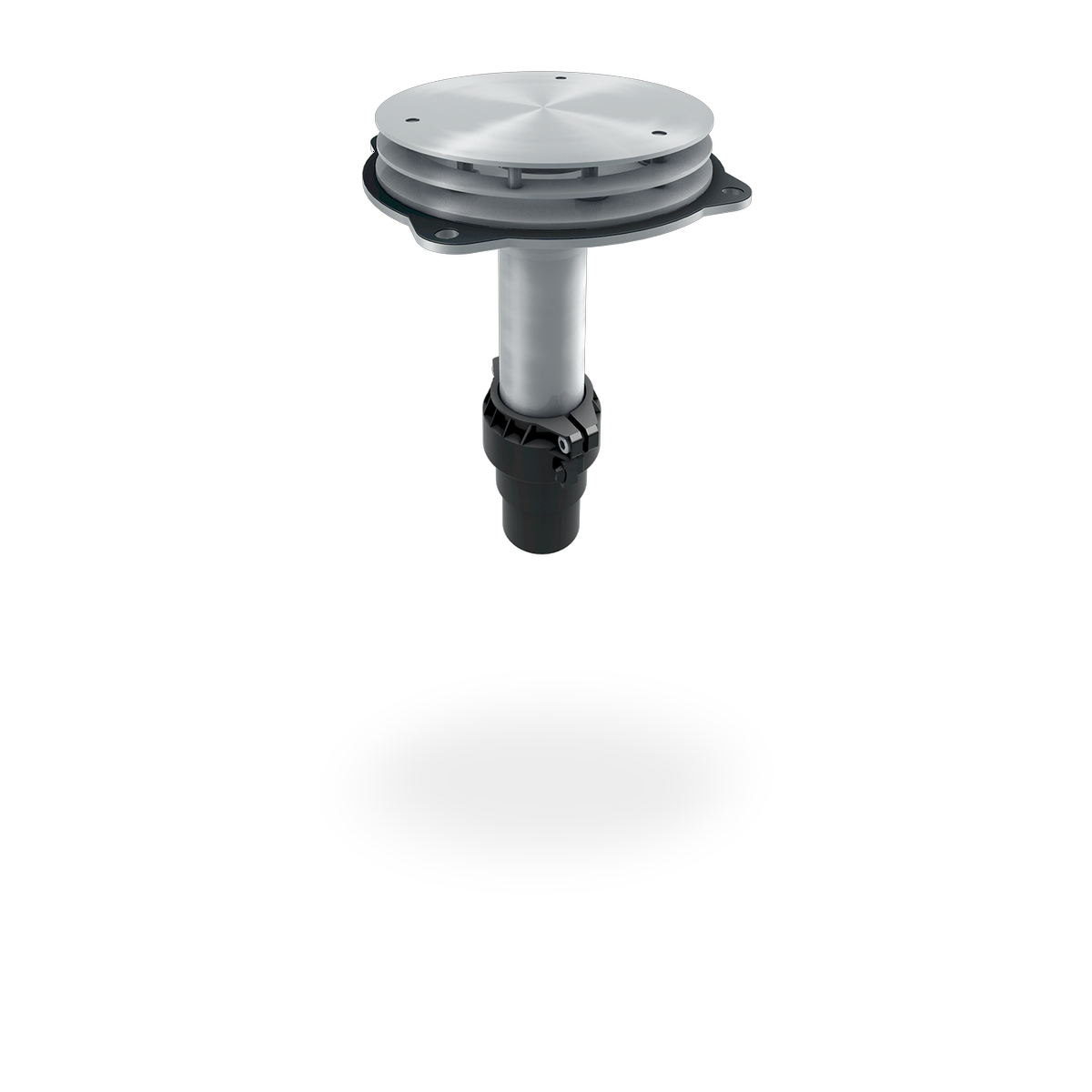

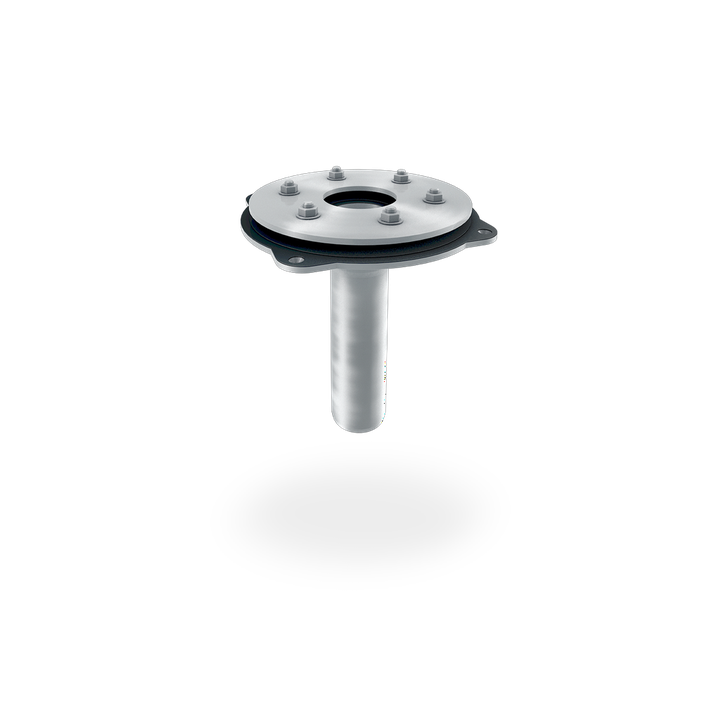

SitaDSS Ravana DN 50

Druckströmungsgully

Eigenschaften

Artikelnummer

280099

Anschlussart

Schraubflansch

Außendurchmesser OD (mm)

50 mm

Durchbruch / Kernbohrung (mm)

100 mm

Stutzenlänge

197 mm

Temperaturbeständigkeit min.

-20 °C

Baustoffklasse

Euroklasse A1 / A1 nicht brennbar

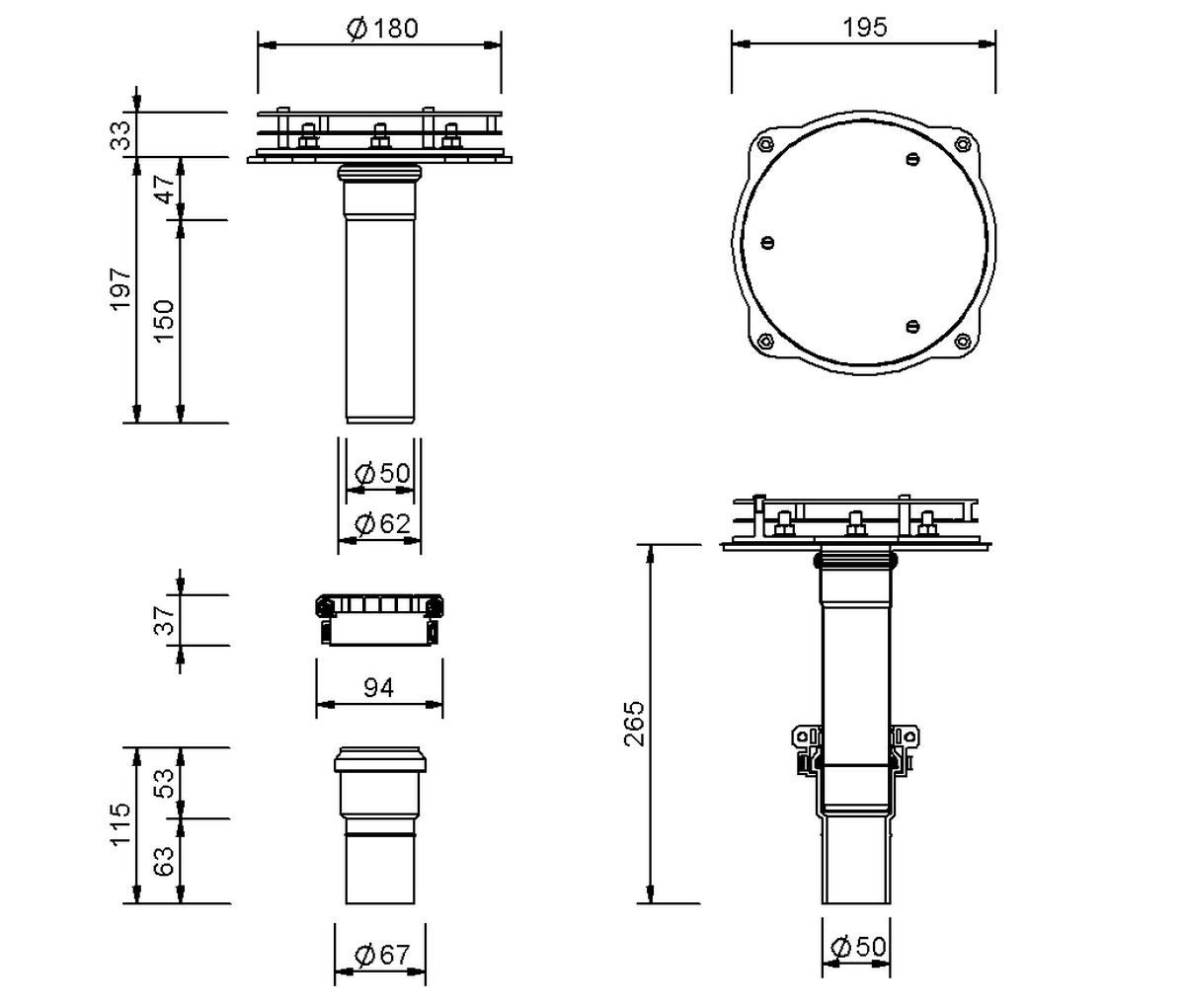

Technische Zeichnung

Der nach EN 1253-2:2013 zertifizierte Rinnengully SitaDSS Ravana passt auch ohne Umbau in 200 mm schmale Rinnen. Mit einer Schraubflansch-Konstruktion zum Einklemmen von Bitumen-, Kunststoff-, Kautschukbahnen oder Metallrinnen bietet er Ihnen so maximale Flexibilität bei Anwendung und Einbau. Mit dem SitaDSS Ravana Aufstockelement ist ebenso ein zweiteiliger Aufbau möglich.

	Stauhöhe (mm)
DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
50	0.2	0.6	0.9	2	3	4.4	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8	5.8

LeistungstextAbflussmenge Einbaubeispiele

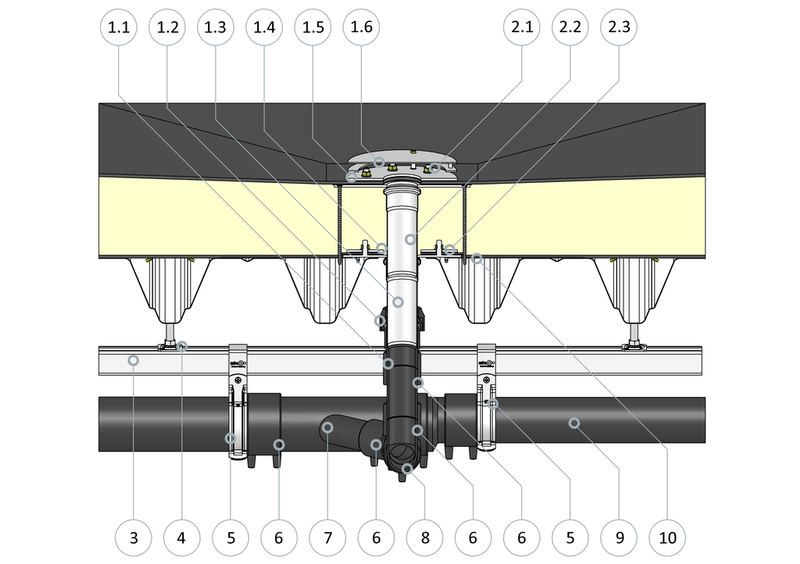

SitaDSS Ravana für die Hauptentwässerung im nicht belüfteten Dachaufbau

SitaDSS Ravana bestehend aus:
1.1 PE-HD Steckmuffe
1.2 Sicherungsschelle
1.3 Grundkörper
1.4 Unterlegscheiben, Muttern und Dichtmanschetten
1.5 Losflansch
1.6 Airstop

SitaDSS Ravana Aufstockelement bestehend aus:
2.1 Unterlegscheiben, Muttern und Dichtmanschetten
2.2 Grundkörper
2.3 Losflansch

3 SitaDSS Rail Montageschiene
4 SitaDSS Rail Aufhängung
5 SitaDSS Clamp
6 SitaDSS PE Elektroschweißmuffe
7 SitaDSS PE Abzweig
8 SitaDSS PE Bogen
9 SitaDSS PE Rohr
10 SitaMore Verstärkungsblech

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

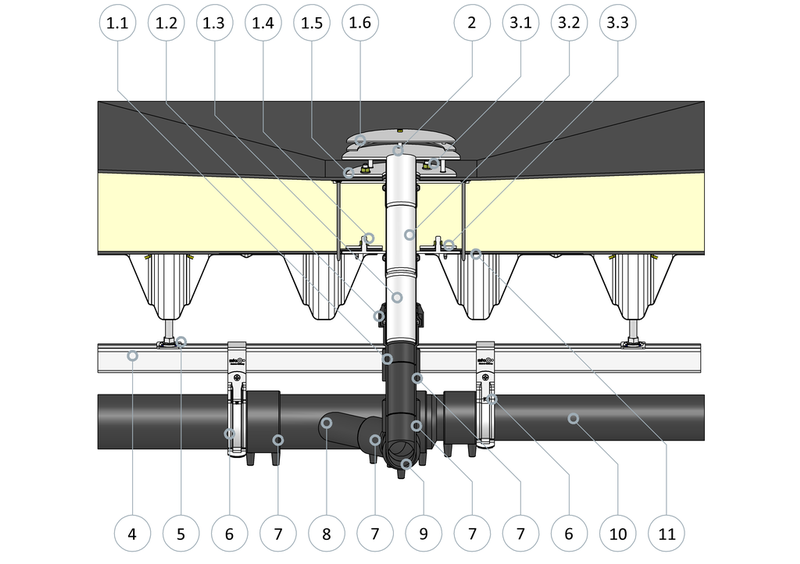

SitaDSS Ravana für die Notentwässerung im nicht belüfteten Dachaufbau

SitaDSS Ravana bestehend aus:
1.1 PE-HD Steckmuffe
1.2 Sicherungsschelle
1.3 Grundkörper
1.4 Unterlegscheiben, Muttern und Dichtmanschetten
1.5 Losflansch
1.6 Airstop

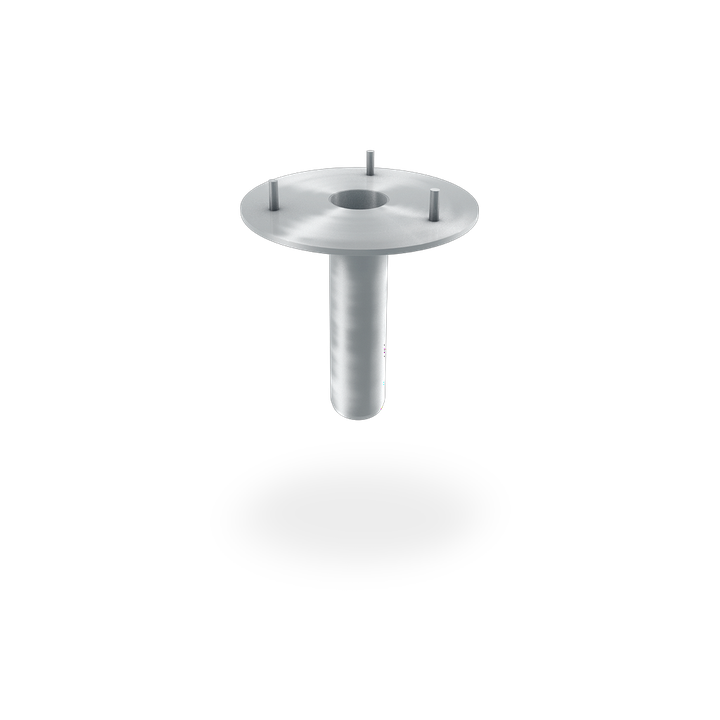

2 SitaDSS Ravana Anstauelement

SitaDSS Ravana Aufstockelement bestehend aus:
3.1 Unterlegscheiben, Muttern und Dichtmanschetten
3.2 Grundkörper
3.3 Losflansch

4 SitaDSS Rail Montageschiene
5 SitaDSS Rail Aufhängung
6 SitaDSS Clamp
7 SitaDSS PE Elektroschweißmuffe
8 SitaDSS PE Abzweig
9 SitaDSS PE Bogen
10 SitaDSS PE Rohr
11 SitaMore Verstärkungsblech

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

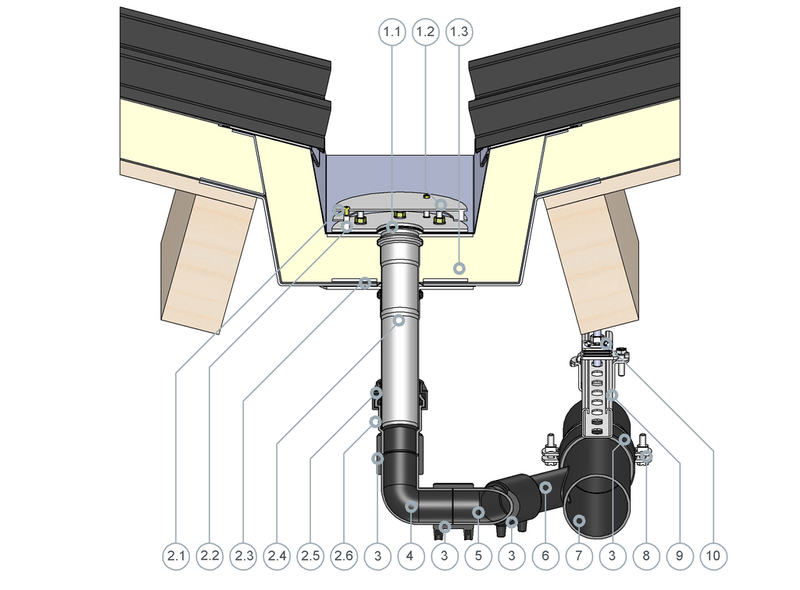

SitaDSS Ravana mit SitaDSS Ravana Aufstockelement in einer innenliegenden Rinne

SitaDSS Ravana Aufstockelement bestehend aus:
1.1 Grundkörper
1.2 Unterlegscheiben, Muttern und Dichtmanschetten
1.3 Losflansch

SitaDSS Ravana bestehend aus:
2.1 Airstop
2.2 Losflansch
2.3 Unterlegscheiben, Muttern und Dichtmanschetten
2.4 Grundkörper
2.5 Sicherungsschelle
2.6 PE-HD Steckmuffe

3 SitaDSS PE Elektroschweißmuffe
4 SitaDSS PE Bogen 88,5°
5 SitaDSS PE Bogen 45°
6 SitaDSS PE Abzweig
7 SitaDSS PE Rohrsystem
8 SitaDSS Clamp Befestigung
9 SitaDSS Rail Montageschiene
10 SitaDSS Rail Aufhängung

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Dacheindeckung
Wärmedämmung
Dampfsperre
Unterkonstruktion

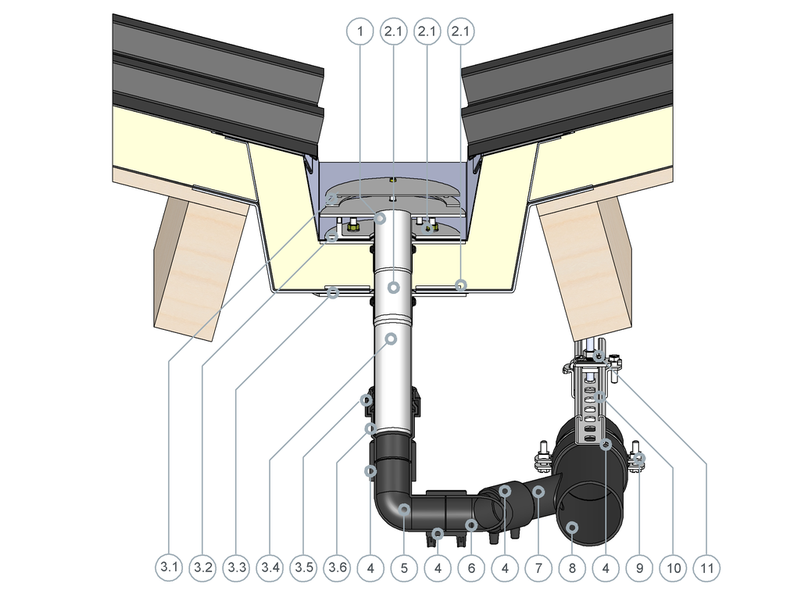

SitaDSS Ravana mit SitaDSS Ravana Anstauelement für die Notentwässerung in einer innenliegenden Rinne

1 SitaDSS Ravana Anstauelement

SitaDSS Ravana Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Unterlegscheiben, Muttern und Dichtmanschetten
2.3 Losflansch

SitaDSS Ravana bestehend aus:
3.1 Airstop
3.2 Losflansch
3.3 Unterlegscheiben, Muttern und Dichtmanschetten
3.4 Grundkörper
3.5 Sicherungsschelle
3.6 PE-HD Steckmuffe

4 SitaDSS PE Elektroschweißmuffe
5 SitaDSS PE Bogen 88,5°
6 SitaDSS PE Bogen 45°
7 SitaDSS PE Abzweig
8 SitaDSS PE Rohrsystem
9 SitaDSS Clamp Befestigung
10 SitaDSS Rail Montageschiene
11 SitaDSS Rail Aufhängung

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Dacheindeckung
Wärmedämmung
Dampfsperre
Unterkonstruktion
