Variante

SitaGreen

Drainage

Eigenschaften

Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
Stoß- und schlagfest
Langlebig

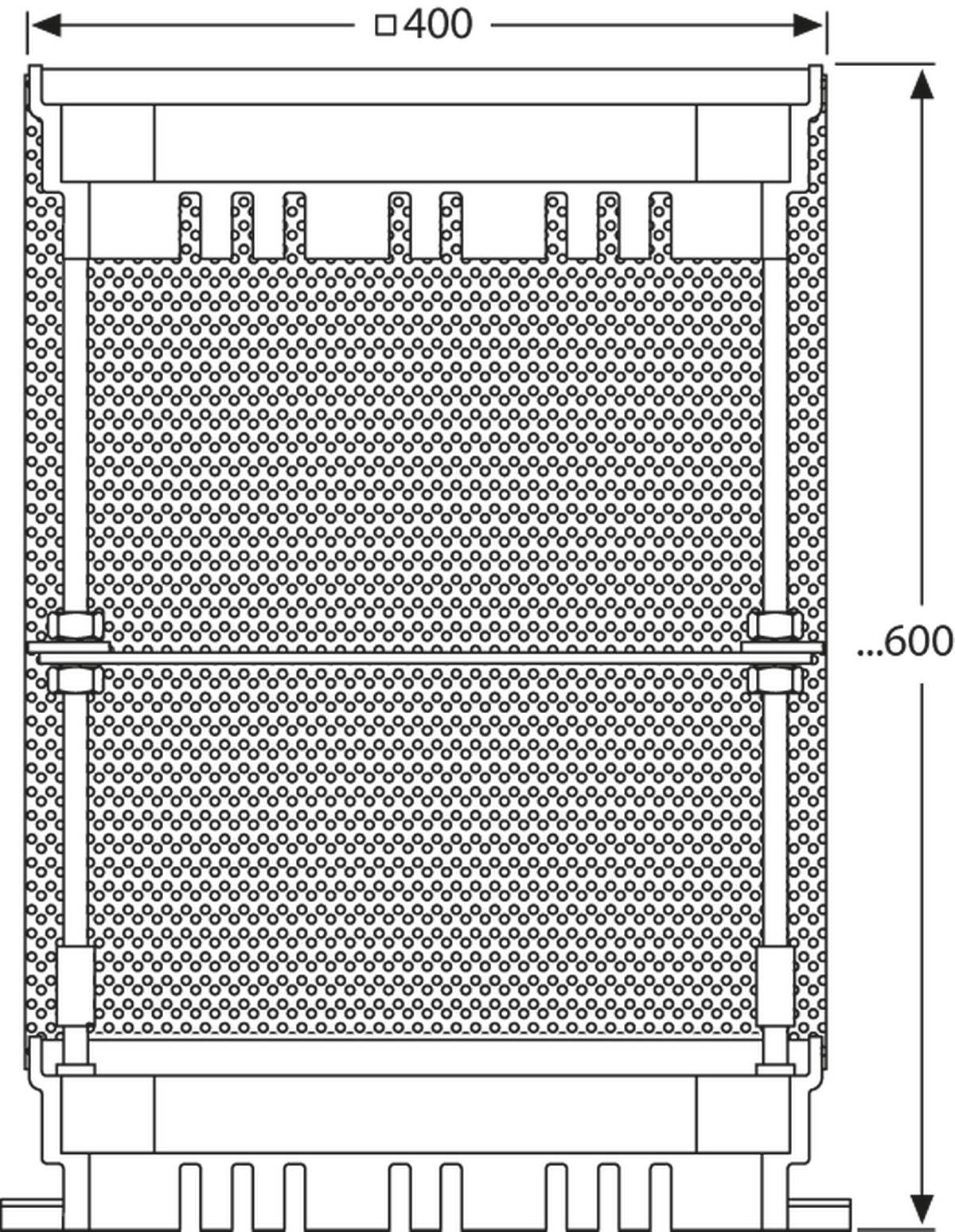

Technische Zeichnung

Leistungstext Einbaubeispiele

SitaRetention Gründachschacht und SitaRetention Fix mit SitaStandard im nicht belüfteten Dachaufbau mit extensiver Begrünung

1 SitaStandard Dämmkörper
2 SitaStandard senkrecht

SitaStandard Aufstockelement bestehend aus:

3.1 Dichtring
3.2 Grundkörper

SitaRetention Fix bestehend aus:

4.1 Grundplatte
4.2 Belüftungsrohr
4.3 Befestigungsring

SitaRetention Gründachschacht bestehend aus:

5.1 Abdeckung
5.2 Grundkörper
5.3 Gummimetallpuffer

6 SitaStandard Dämmkörper Aufstockelement

Nicht belüfteter Dachaufbau mit extensiver Begrünung nach den aaRdT mit:

Dachbegrünung nach Systemanbieter
Drainagematte
Bautenschutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

SitaStandard senkrecht mit SitaGreen Gründachschacht für die Hauptentwässerung im Umkehrdach

1 SitaStandard Dämmkörper
2 SitaStandard senkrecht
3 SitaStandard Aufstockelement ohne Dichtring

SitaGreen Gründachschacht bestehend aus:

4.1 Endrost
4.2 Grundkörper
4.3 Gummimetallpuffer

Umkehrdachaufbau nach den aaRdT mit:

Dachbegrünung nach Systemanbieter
Filtervlies
Drainagematte
Bautenschutzmatte
XPS Wärmedämmung
Abdichtung
Unterkonstruktion

Downloads

Ausschreibungstexte

RTF 232040.rtf

Artikelauswahl

SitaGreen		Artikel Nr.
für Intensivbegrünung
für Intensivbegrünung	600 mm	232040	Zum Produkt
