SitaCompact
Balkon- und Terrassengully
- Produkte
SitaCompact
Balkon- und Terrassengully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Wärmegedämmt
Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm x mm) |
|---|---|---|
| 50 | 50 | 153 x 250 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF SitaDrain_Klassik_mit_SitaDrain_Stichkanal_und_SitaCompact_bei_Plattenbelag_auf_Splittbett.pdf
PDF SitaCompact_abgewinkelt_mit_SitaCompact_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag.pdf
DWG TZ_DB_SitaCompact_abgewinkelt_DN50.DWG
Artikelauswahl

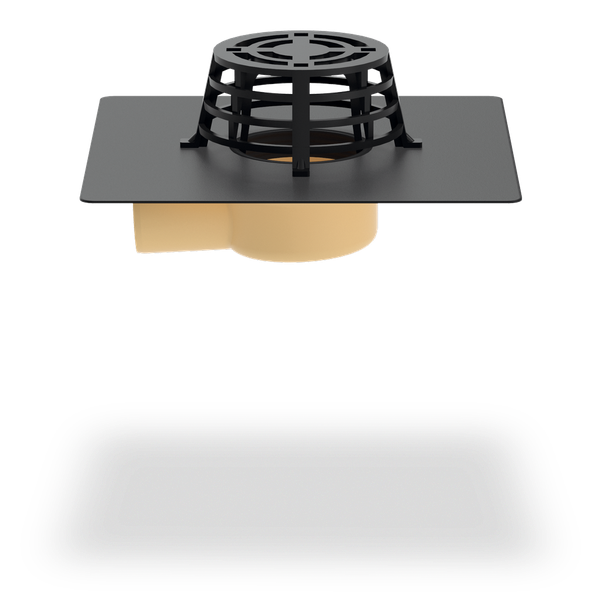

SitaCompact Balkongully, abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in der Nennweite DN 50. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit eingeschäumter Wunschanschlussmanschette (300 mm x 300 mm) passend zur Dachabdichtung, mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Kiesfanges. Komplett inklusive Kiesfang, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.4 | 0.8 | 1.1 | 1.7 | 2.3 | 3.1 | 3.9 | 4.7 | 5.4 | 6 | 6.5 | 6.6 | 6.7 | 6.7 | 6.7 | 6.7 | 6.7 | 6.7 | 6.7 | 6.7 |
SitaCompact abgewinkelt und SitaCompact Aufstockelement im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
SitaCompact Aufstockelement bestehend aus:
5.1 Dichtring
5.2 Grundkörper
SitaCompact abgewinkelt bestehend aus:
6.1 Kiesfang
6.2 Grundkörper
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
SitaCompact Aufstockelement bestehend aus:
5.1 Dichtring
5.2 Grundkörper
SitaCompact abgewinkelt bestehend aus:
6.1 Kiesfang
6.2 Grundkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDrain Klassik mit SitaDrain Stichkanal und SitaCompact bei Plattenbelag auf Splittbett
SitaDrain® Terra bestehend aus:
1.1 Rahmen
1.2 höhenverstellbare Gummimetallpuffer
1.3 Revisionsrost
2 SitaDrain® Kiesleiste
3 SitaCompact abgewinkelt
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaDrain Stichkanal
6 SitaPipe Edelstahl Rohr
7 SitaPipe Edelstahl Bogen
8 SitaMore Dampfsperrplatte flex
SitaDrain® Klassik bestehend aus:
9.1 Rahmen
9.2 höhenverstellbare Gummifüße
9.3 Revisionsrost
1.1 Rahmen
1.2 höhenverstellbare Gummimetallpuffer
1.3 Revisionsrost
2 SitaDrain® Kiesleiste
3 SitaCompact abgewinkelt
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaDrain Stichkanal
6 SitaPipe Edelstahl Rohr
7 SitaPipe Edelstahl Bogen
8 SitaMore Dampfsperrplatte flex
SitaDrain® Klassik bestehend aus:
9.1 Rahmen
9.2 höhenverstellbare Gummifüße
9.3 Revisionsrost
Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaCompact abgewinkelt mit SitaCompact Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag und SitaDrain Terra
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS
3 SitaMore Dampfsperrplatte
4 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Sicherungsschelle
SitaCompact abgewinkelt bestehend aus:
6.1 Grundkörper
6.2 Wunschanschlussmanschette
SitaCompact Anstauring bestehend aus:
7.1 Anstauring
7.2 Dichtring
SitaDrain® Terra bestehend aus:
8.1 Revisionsrost
8.2 Rahmen
8.3 höhenverstellbare Gummimetallpuffer
2 SitaMore Dichtmanschette für WDVS
3 SitaMore Dampfsperrplatte
4 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Sicherungsschelle
SitaCompact abgewinkelt bestehend aus:
6.1 Grundkörper
6.2 Wunschanschlussmanschette
SitaCompact Anstauring bestehend aus:
7.1 Anstauring
7.2 Dichtring
SitaDrain® Terra bestehend aus:
8.1 Revisionsrost
8.2 Rahmen
8.3 höhenverstellbare Gummimetallpuffer
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
