SitaDSS Profi
Anstauelement

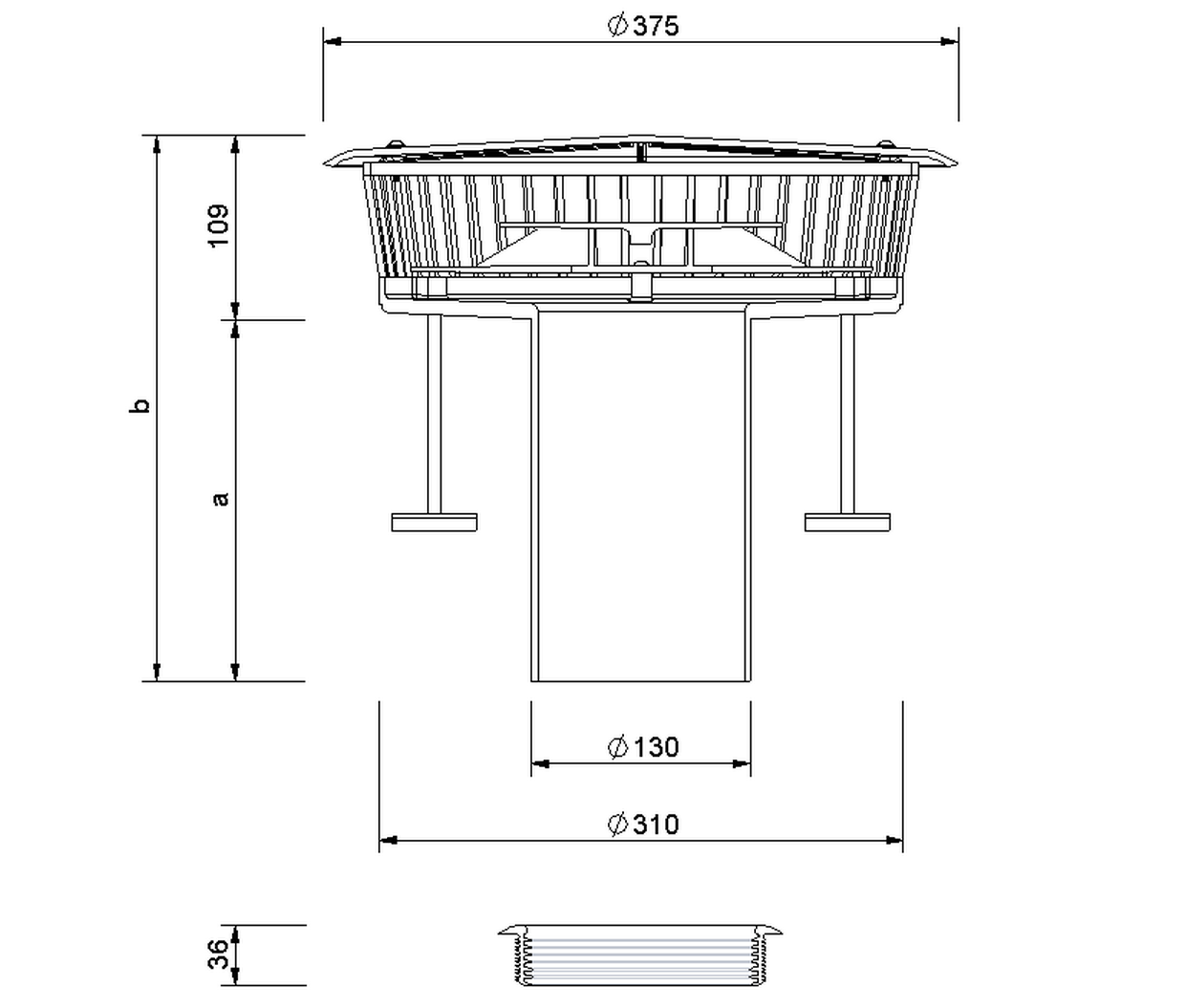

Anstauhöhe von-bis (mm) | a (mm) | b (mm) |
---|---|---|
135 - 200 | 214 | 323 |
85 - 150 | 214 | 323 |
25 - 105 | 115 | 223 |
SitaDSS Profi Anstauelement, aus Polyamid, nach DIN EN 1253-2, für SitaDSS Profi, SitaDSS Profi Schraubflansch Druckströmungsgullys und Aufstockelemente zur Notentwässerung, einstellbare Höhe der Einlaufkante von 25 – 105 mm, von 85 mm – 150 mm oder von 135 mm – 200 mm, mit mehrlippigem Winkeldichtring zur Abdichtung des Anstauelementes zum Dachablauf bzw. des Aufstockelementes. Mit drei stufenlos höheneinstellbaren Gummimetallpuffern, Aufstellfläche je Fuß: 19,6 cm², mit verzinkter Gewindestange M8 x 90 mm, M8 x 140 mm oder M8 x 190 mm, mit verschraubtem zur Revision abnehmbarem geschlossenen Deckel, Gehäuse mit 51 umlaufenden Stegen, in der Signalfarbe Gelb. Anstauhöhen sind stufenlos einstellbar, mit großem Einlauftopf zur Erhöhung der Ablaufleistung, liefern und fachgerecht einbauen.

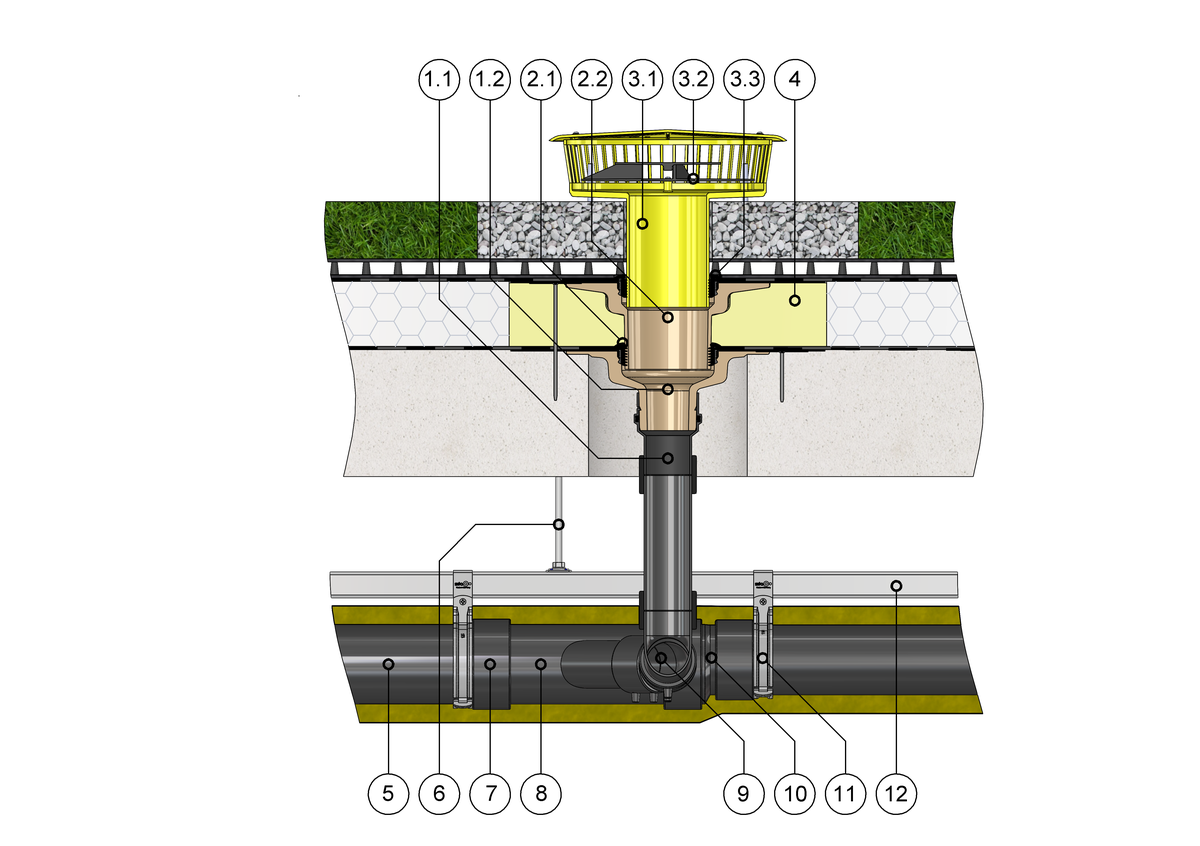

SitaDSS Profi im nicht belüfteten Dachaufbau mit Begrünung für die Notentwässerung
1.1 PE Steckmuffe mit Schnappring
1.2 Grundkörper
SitaDSS Profi Anstauelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
2.3 Airstop
3 SitaDrain® Kiesleiste
SitaDSS Profi Aufstockelement bestehend aus:
4.1 Grundkörper
4.2 Dichtring
5 SitaDSS Profi Dämmkörper Aufstockelement
6 SitaPipe PE Rohr
7 SitaDSS Rail Aufhängung
8 SitaPipe PE E-Muffe
9 SitaPipe PE Abzweig
10 SitaPipe PE Reduzierstück
11 SitaDSS Clamp
12 SitaPipe PE Rohr
13 SitaDSS Rail Montageschiene
- Dachbegrünung nach Systemanbieter
- Filtervlies
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

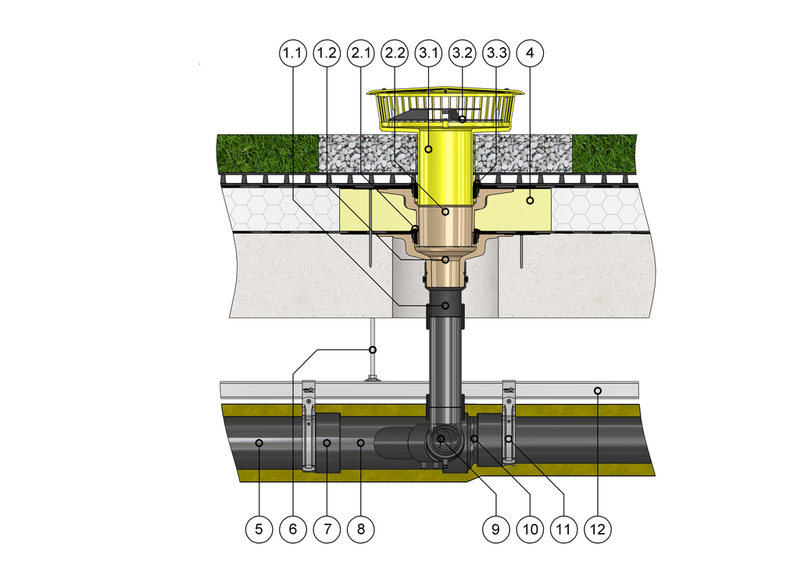

SitaDSS Profi mit SitaDSS Profi Anstauelement für die Notentwässerung im nicht belüfteten Dachaufbau
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDSS Profi Anstauelement bestehend aus:
4.1 Airstop
4.2 Dichtring
4.3 Grundkörper
5 SitaDSS Profi Dämmkörper Aufstockelement
6 SitaDSS Rail Montageschiene
7 SitaDSS Rail Aufhängung
8 SitaDSS Clamp
9 SitaDSS PE Elektroschweißmuffe
10 SitaDSS PE Abzweig
11 SitaDSS PE Bogen
12 SitaDSS PE Reduzierstück
13 SitaDSS PE Rohr
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
