SitaRetention
Gründachschacht
- Produkte
SitaRetention
Gründachschacht
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

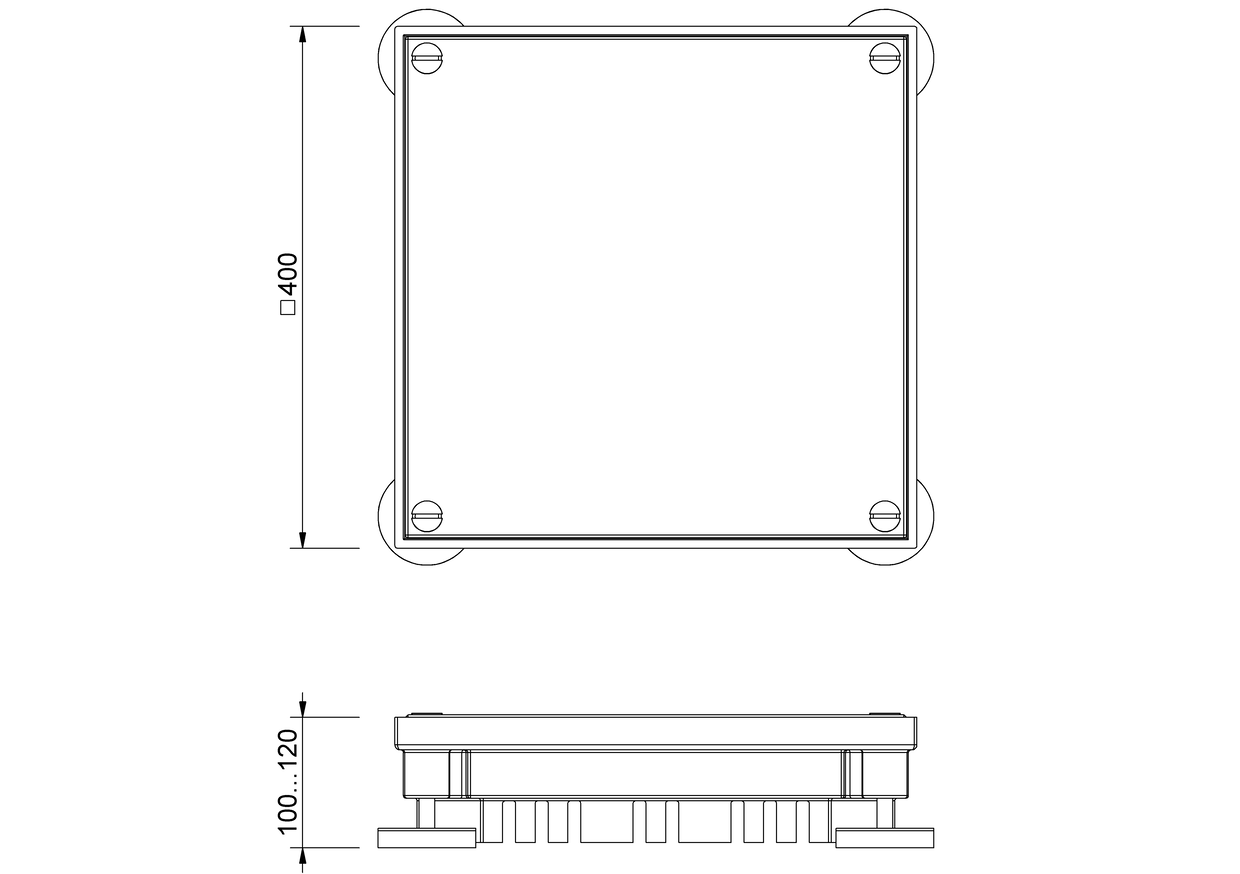

Technische Zeichnung
| Höheneinstellung min (mm) | Höheneinstellung max (mm) |
|---|---|
| 100 | 120 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG EB_SitaIndra_fuer_die_HE_bei_Retention_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaIndra_mit_SitaRetention_Gruendachschacht_NE_bei_Retention_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaIndra_Gruendach_mit_SitaRetention_Gruendachschacht_SitaMore_Anstauring_und_SitaRetention_Fix_im_nicht_bel_Dachaufbau.DWG
PDF SitaIndra_mit_SitaRetention_Fix_im_nicht_beluefteten_Dachaufbau_mit_Retentions_Gruendach.pdf
PDF SitaIndra_Gruendach_mit_SitaRetention_Anstauelement_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaIndra_Gruendach_mit_SitaMore_Anstauring_und_SitaRetention_Fix_im_nicht_bel_Dachaufbau.pdf
DWG TZ_DB_SitaRetention_Gruendachschacht.DWG
Artikelauswahl

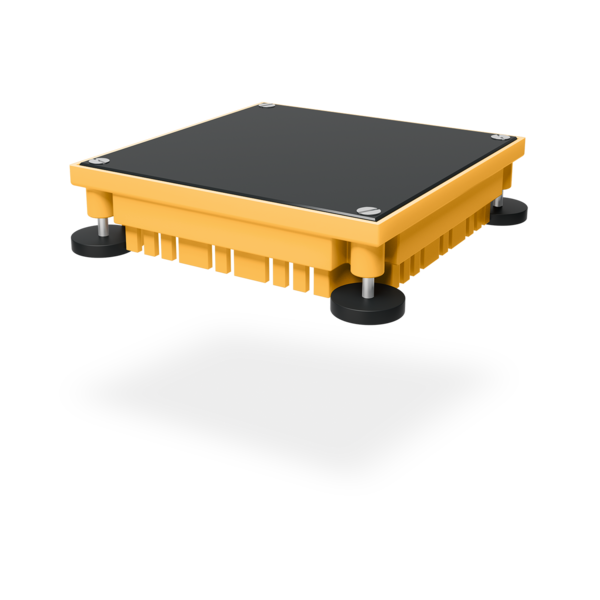

SitaRetention Gründachschacht, aus Polyurethan, 400 x 400 mm mit geschlossener Abdeckung aus PE und EPDM und vier höhenverstellbaren Gummifüßen. Belastungsklasse H 1,5. Liefern und fachgerecht einbauen.

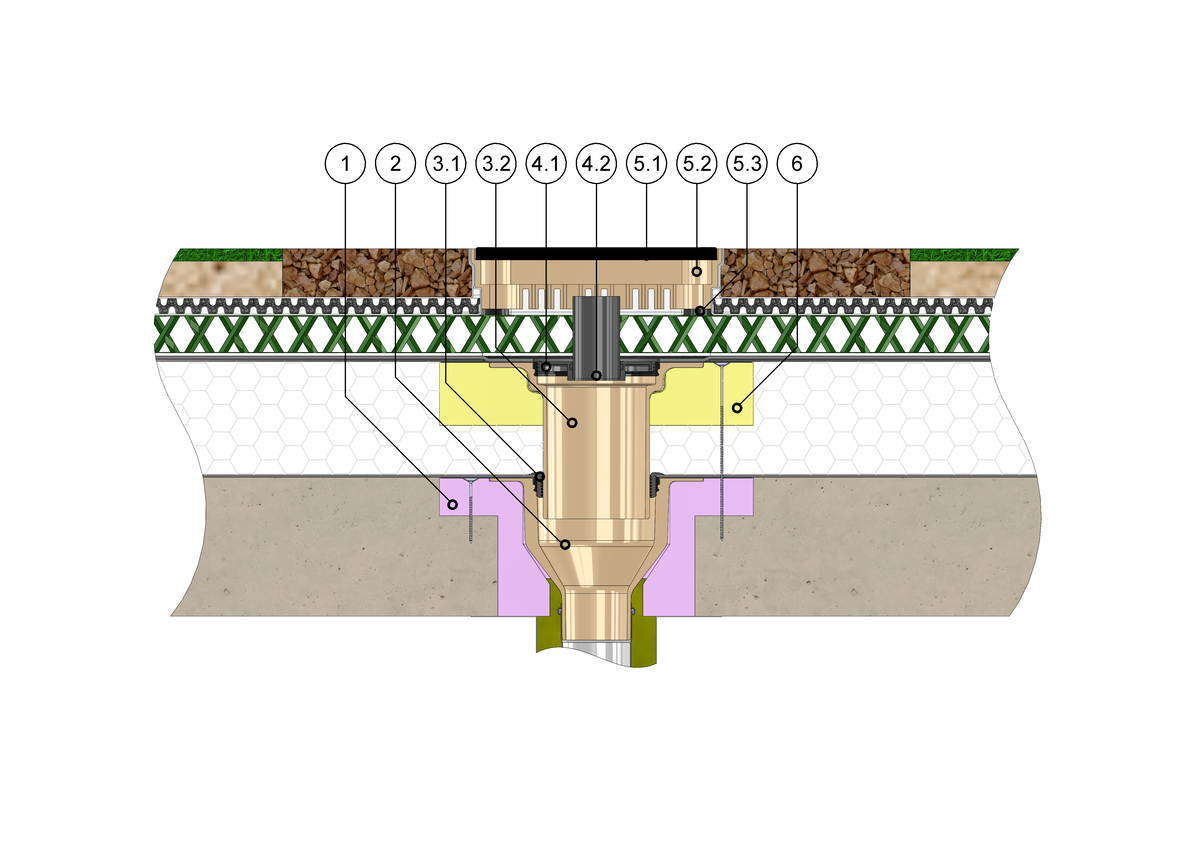

SitaRetention Gründachschacht und SitaRetention Fix mit SitaStandard im nicht belüfteten Dachaufbau mit extensiver Begrünung
1 SitaStandard Dämmkörper
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Fix bestehend aus:
4.1 Grundplatte
4.2 Belüftungsrohr
4.3 Befestigungsring
SitaRetention Gründachschacht bestehend aus:
5.1 geschlossene Abdeckung
5.2 Grundkörper
5.3 höhenverstellbare Gummimetallpuffer
6 SitaStandard Dämmkörper Aufstockelement
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Fix bestehend aus:
4.1 Grundplatte
4.2 Belüftungsrohr
4.3 Befestigungsring
SitaRetention Gründachschacht bestehend aus:
5.1 geschlossene Abdeckung
5.2 Grundkörper
5.3 höhenverstellbare Gummimetallpuffer
6 SitaStandard Dämmkörper Aufstockelement
Nicht belüfteter Dachaufbau mit extensiver Begrünung nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

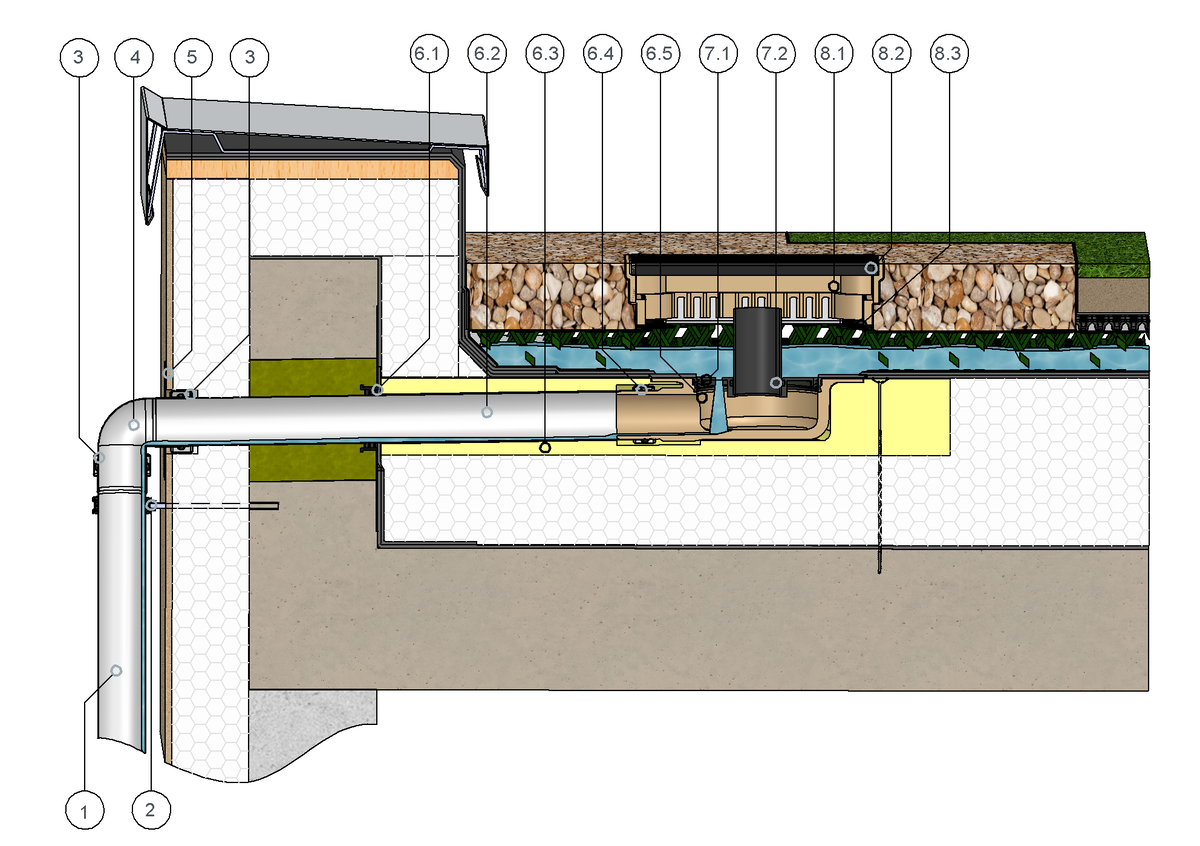

SitaIndra Gründach mit SitaRetention Fix im nicht belüfteten Dachaufbau mit Retentions-Gründach
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaPipe Edelstahl Rohr
6.3 SitaIndra Dämmkörper
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
SitaRetention Fix bestehend aus:
7.1 Grundplatte mit Befestigungsring
7.2 Belüftungsrohr
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 höhenverstellbare Gummimetallpuffer
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaPipe Edelstahl Rohr
6.3 SitaIndra Dämmkörper
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
SitaRetention Fix bestehend aus:
7.1 Grundplatte mit Befestigungsring
7.2 Belüftungsrohr
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 höhenverstellbare Gummimetallpuffer
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsaufbau und Dachbegrünung nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

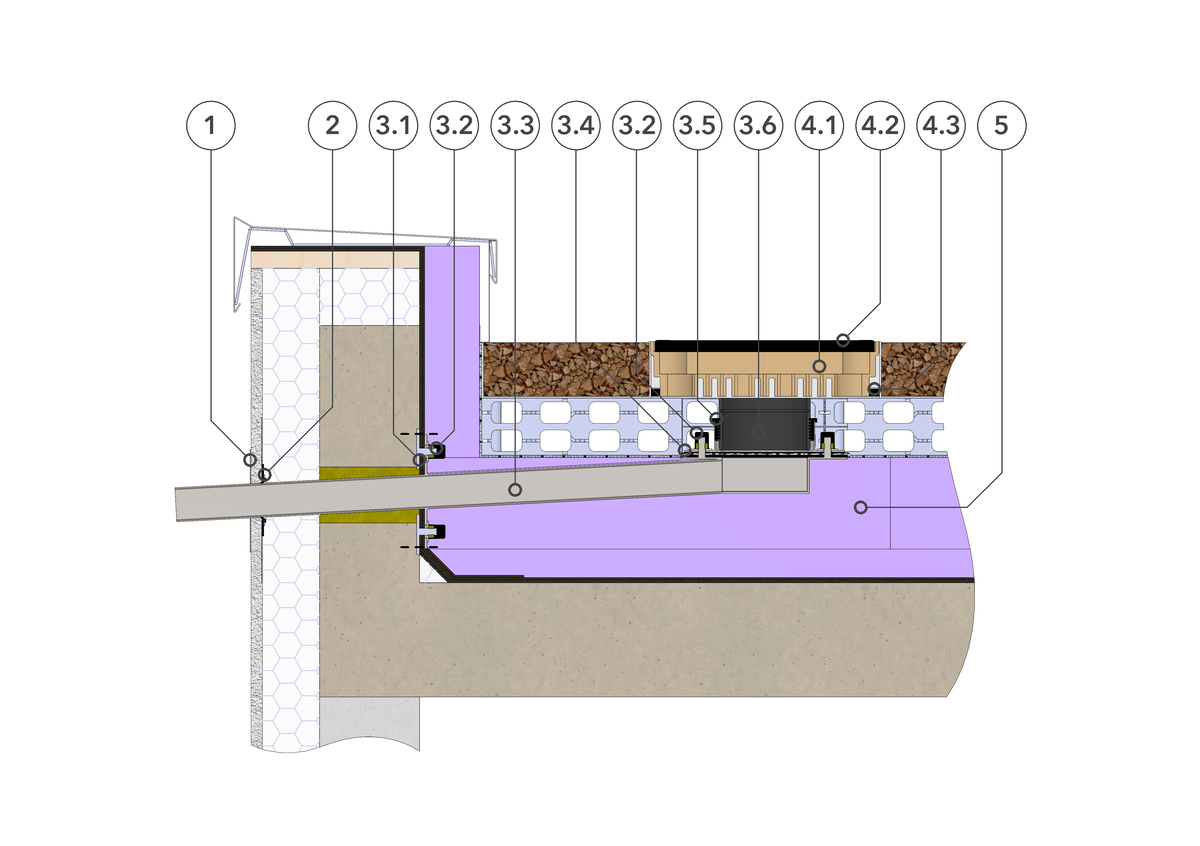

SitaIndra Gründach mit SitaRetention Anstauelement im nicht belüfteten Dachaufbau
SitaIndra Gründach bestehend aus:
1.1 SitaMore Dampfsperrplatte flex
1.2 SitaPipe Edelstahl Rohr
1.3 SitaIndra Dämmkörper
1.4 SitaPipe Edelstahl Sicherungsschelle
1.5 SitaIndra Grundkörper
SitaRetention Anstauelement bestehend aus:
2.1 höhenverstellbare Gummimetallpuffer
2.2 Grundkörper
2.3 Winkeldichtring
SitaRetention Gründachschacht bestehend aus:
3.1 Grundkörper
3.2 geschlossene Abdeckung
3.3 höhenverstellbare Gummimetallpuffer
1.1 SitaMore Dampfsperrplatte flex
1.2 SitaPipe Edelstahl Rohr
1.3 SitaIndra Dämmkörper
1.4 SitaPipe Edelstahl Sicherungsschelle
1.5 SitaIndra Grundkörper
SitaRetention Anstauelement bestehend aus:
2.1 höhenverstellbare Gummimetallpuffer
2.2 Grundkörper
2.3 Winkeldichtring
SitaRetention Gründachschacht bestehend aus:
3.1 Grundkörper
3.2 geschlossene Abdeckung
3.3 höhenverstellbare Gummimetallpuffer
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsdach und Dachaufbau nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

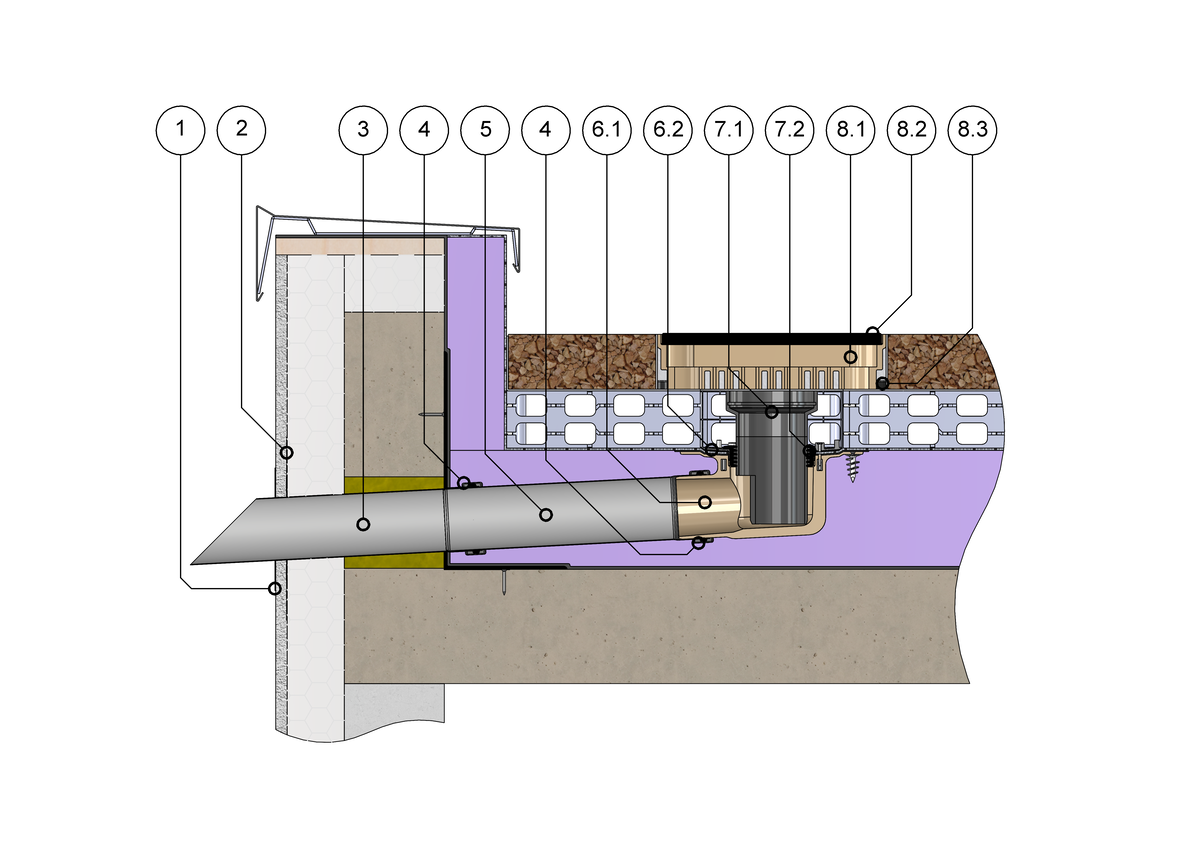

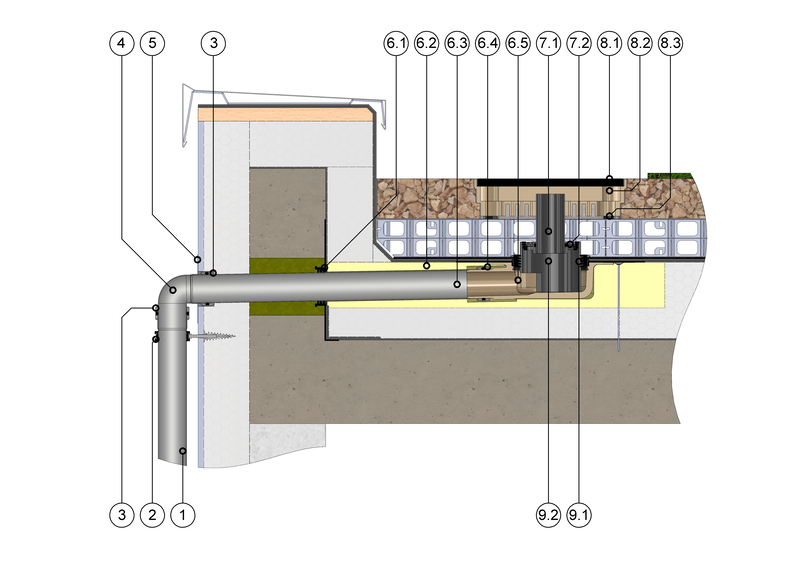

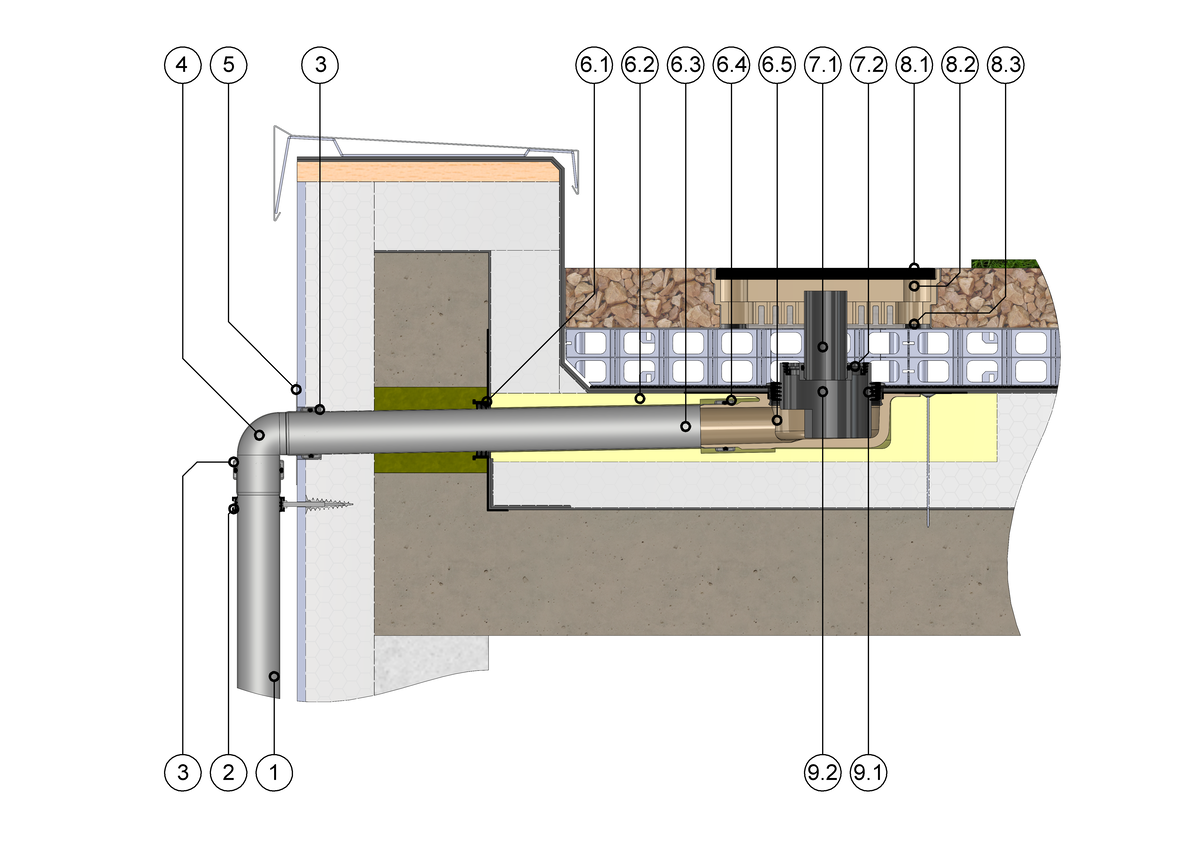

SitaIndra Gründach mit SitaRetention Gründachschacht, SitaMore Anstauring und SitaRetention Fix im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
6.1 Dampfsperrplatte flex
6.2 Dämmkörper
6.3 Edelstahl Rohr
6.4 Edelstahl Sicherungsschelle
6.5 Grundkörper
SitaRetention Fix bestehend aus:
7.1 Belüftungsrohr
7.2 Grundplatte mit Befestigungsring
SitaRetention Gründachschacht bestehend aus:
8.1 geschlossene Abdeckung
8.2 Grundkörper
8.3 höhenverstellbare Gummimetallpuffer
SitaMore Anstauring bestehend aus:
9.1 Dichtring
9.2 Anstauring
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
6.1 Dampfsperrplatte flex
6.2 Dämmkörper
6.3 Edelstahl Rohr
6.4 Edelstahl Sicherungsschelle
6.5 Grundkörper
SitaRetention Fix bestehend aus:
7.1 Belüftungsrohr
7.2 Grundplatte mit Befestigungsring
SitaRetention Gründachschacht bestehend aus:
8.1 geschlossene Abdeckung
8.2 Grundkörper
8.3 höhenverstellbare Gummimetallpuffer
SitaMore Anstauring bestehend aus:
9.1 Dichtring
9.2 Anstauring
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsaufbau und Dachbegrünung nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
AutoCAD
DWG EB_SitaRetention_Gruendachschacht_und_SitaRetention_Fix_mit_SitaStandard_im_nicht_beluefteten_Dach.dwgDWG EB_SitaIndra_fuer_die_HE_bei_Retention_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaIndra_mit_SitaRetention_Gruendachschacht_NE_bei_Retention_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaIndra_Gruendach_mit_SitaRetention_Gruendachschacht_SitaMore_Anstauring_und_SitaRetention_Fix_im_nicht_bel_Dachaufbau.DWG
Einbaubeispiele
PDF SitaRetention_Gruendachschacht_und_SitaRetention_Fix_im_nicht_beluefteten_Dach_mit_extensiver_Begruenung.pdfPDF SitaIndra_mit_SitaRetention_Fix_im_nicht_beluefteten_Dachaufbau_mit_Retentions_Gruendach.pdf
PDF SitaIndra_Gruendach_mit_SitaRetention_Anstauelement_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaIndra_Gruendach_mit_SitaMore_Anstauring_und_SitaRetention_Fix_im_nicht_bel_Dachaufbau.pdf
Technische Zeichnungen
PDF TechnischeZeichnung_233040_de.pdfDWG TZ_DB_SitaRetention_Gruendachschacht.DWG
| SitaRetention | Artikel Nr. | ||
|---|---|---|---|
 Gründachschacht | |||
| 120 mm | 233040 | Zum Produkt |
+
