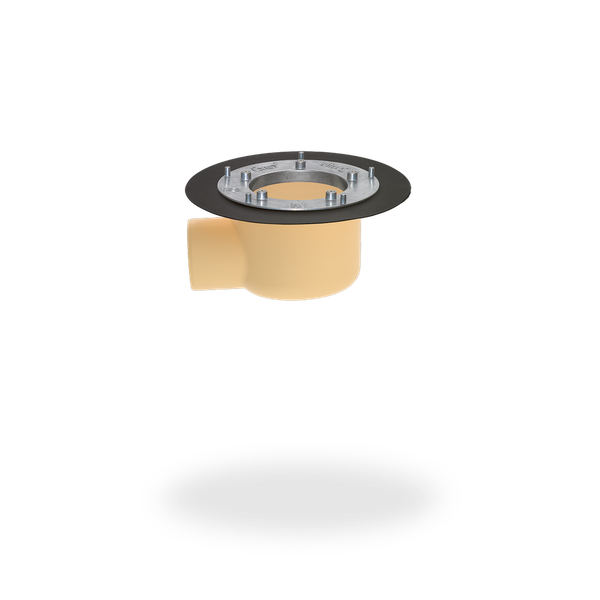

SitaTrendy
Freispiegelgully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

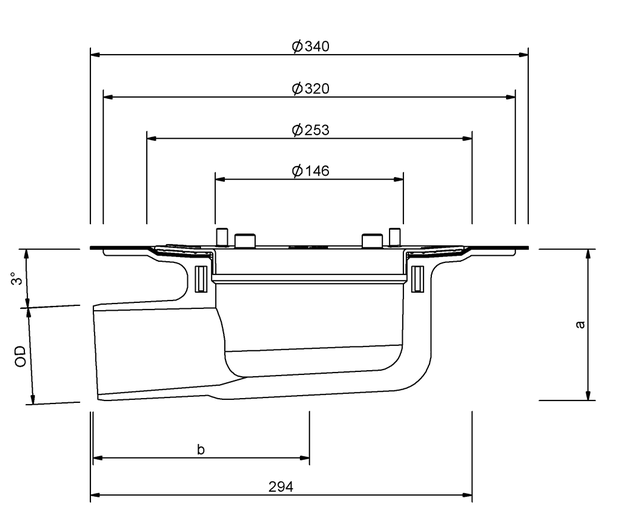

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm x mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 125 | 125 | 250 mm x 420 mm | 161 | 241 |
| 70 | 75 | 250 mm x 350 mm | 117 | 165 |
| 100 | 110 | 250 mm x 350 mm | 153 | 162 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
Downloads
PDF TechnischeZeichnung_OK151699_de.pdf
PDF TechnischeZeichnung_OK151899_de.pdf
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_ohne_Kiesfang_DN100.DWG
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_ohne_Kiesfang_DN125.DWG
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_ohne_Kiesfang_DN70.DWG
Artikelauswahl
SitaTrendy Schraubflansch abgewinkelt ohne Kiesfang, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 70, DN 100 und DN 125. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion. Mit eingeschäumtem Einsatzring zur Aufnahme der beiliegenden Schrauben, Losflansch aus Aluminium und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschuckbahnen, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.6 | 3.5 | 4.5 | 5.4 | 6.5 | 7.5 | 8.5 | 9.5 | 10.8 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 |
| 100 | 0.5 | 1.2 | 1.8 | 2.7 | 3.6 | 4.6 | 5.6 | 6.7 | 7.8 | 9 | 10.2 | 11.9 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
| 125 | 0.6 | 1.5 | 2.4 | 3.1 | 3.8 | 4.8 | 5.7 | 6.8 | 7.9 | 9.5 | 11 | 12.4 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 |
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.6 | 3.5 | 4.5 | 5.4 | 6.5 | 7.5 | 8.5 | 9.5 | 10.8 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 |
| 100 | 0.5 | 1.2 | 1.8 | 2.7 | 3.6 | 4.6 | 5.6 | 6.7 | 7.8 | 9 | 10.2 | 11.9 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
SitaTrendy Schraubflansch abgewinkelt mit SitaKaskade Durchführung Fluid für die Notentwässerung im Umkehrdach
1 SitaAttika Fassaden-Abdeckplatte
2 SitaKaskade Durchführung Fluid
3 SitaMore Dichtmanschette für WDVS
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaMore Anstauelement bestehend aus:
6.1 höhenverstellbare Gummimetallpuffer
6.2 Geschlossener Deckel
6.3 Dichtring
6.4 Grundkörper
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
7.1 Dichtmanschette und Schraubflansch
7.2 Grundkörper
2 SitaKaskade Durchführung Fluid
3 SitaMore Dichtmanschette für WDVS
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaMore Anstauelement bestehend aus:
6.1 höhenverstellbare Gummimetallpuffer
6.2 Geschlossener Deckel
6.3 Dichtring
6.4 Grundkörper
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
7.1 Dichtmanschette und Schraubflansch
7.2 Grundkörper
Umkehrdachaufbau nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Drainschicht
- Filtervlies
- XPS Wärmedämmung
- Abdichtung
- Unterkonstruktion
SitaTrendy Schraubflansch mit SitaTrendy Anstauring und SitaRetention Gründachschacht im Umkehrdach
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette
3 SitaKaskade Durchführung Fluid
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
6.1 Grundkörper
6.2 Schraubflansch mit Muttern, U-Scheiben und Dichtmanschetten
SitaTrendy Anstauring bestehend aus:
7.1 Grundkörper
7.2 Dichtring
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 Gummimetallpuffer
2 SitaMore Dichtmanschette
3 SitaKaskade Durchführung Fluid
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
6.1 Grundkörper
6.2 Schraubflansch mit Muttern, U-Scheiben und Dichtmanschetten
SitaTrendy Anstauring bestehend aus:
7.1 Grundkörper
7.2 Dichtring
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 Gummimetallpuffer
Retentions-Umkehrdach nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Filtervlies
- Wasserretentionsraum
- wasserableitende Trennlage
- XPS Wärmedämmung
- Abdichtung
- Unterkonstruktion
Technische Zeichnungen
PDF TechnischeZeichnung_OK151499_de.pdfPDF TechnischeZeichnung_OK151699_de.pdf
PDF TechnischeZeichnung_OK151899_de.pdf
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_ohne_Kiesfang_DN100.DWG
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_ohne_Kiesfang_DN125.DWG
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_ohne_Kiesfang_DN70.DWG
| SitaTrendy | Artikel Nr. | |||
|---|---|---|---|---|
Schraubflansch abgewinkelt ohne Kiesfang | ||||
| DN 70 | Schraubflansch | OK151499 | Zum Produkt | |
| DN 100 | Schraubflansch | OK151699 | Zum Produkt | |
| DN 125 | Schraubflansch | OK151899 | Zum Produkt |
+
