Variante

SitaTrendy

Freispiegelgully

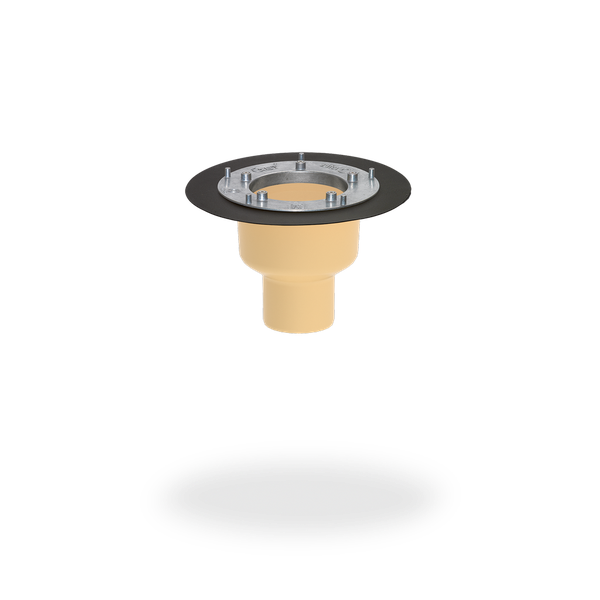

Foto_S_SitaTrendy_Schraubflansch_senkrecht_ohne_Kiesfang.tif

Eigenschaften

Wärmegedämmt
Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
Stoß- und schlagfest
Langlebig

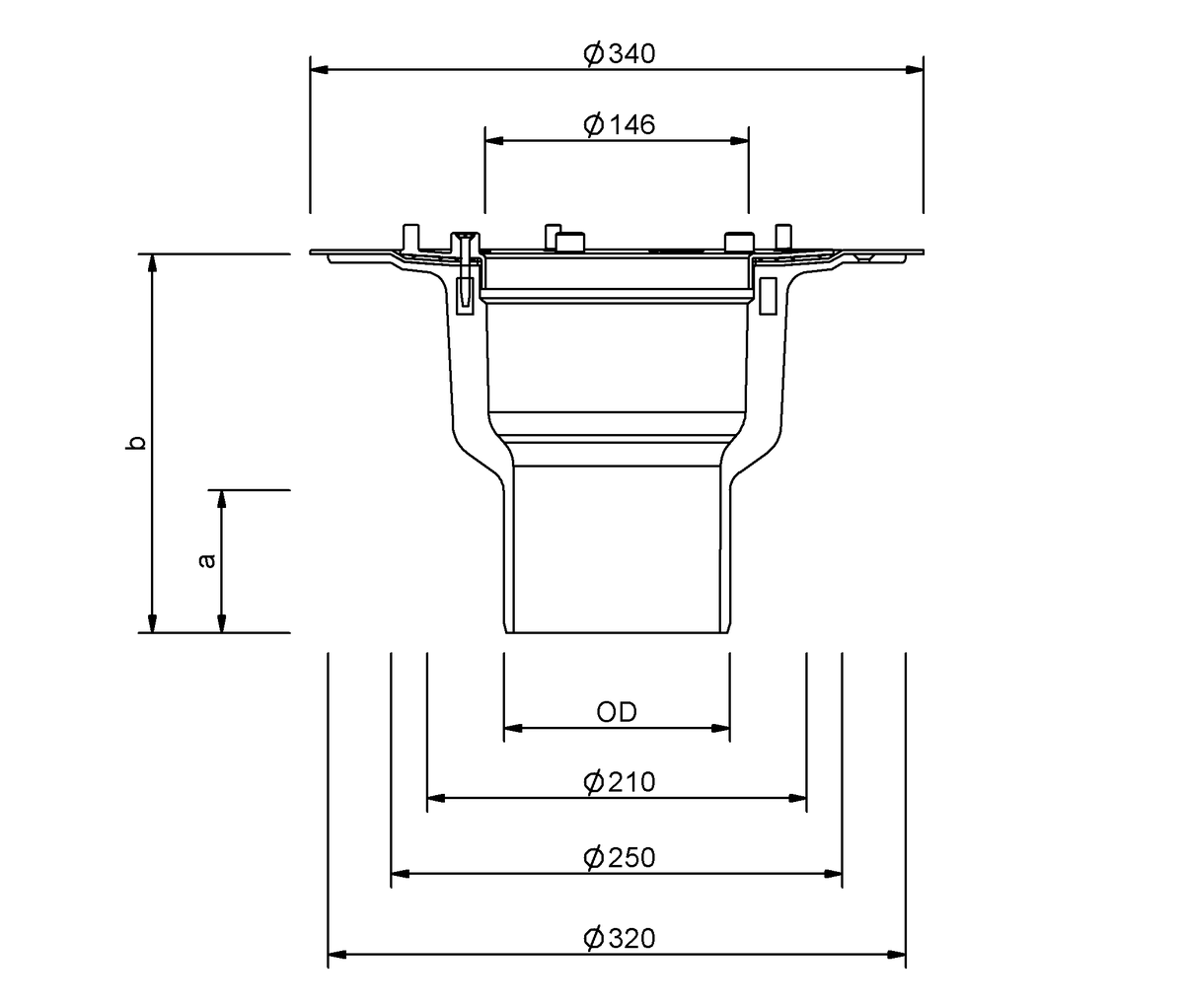

Technische Zeichnung

Nennweite DN	Außendurchmesser OD (mm)	Durchbruch / Kernbohrung (mm)	a (mm)	b (mm)
100	110	250	75	210
125	125	250	79	210
90	90	250	56	125
70	75	250	63	210

Leistungstext

SitaTrendy Schraubflansch senkrecht ohne Kiesfang, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 70, DN 90, DN 100 und DN 125. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion. Mit eingeschäumtem Einsatzring zur Aufnahme der beiliegenden Schrauben, Losflansch aus Aluminium und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschuckbahnen, liefern und fachgerecht einbauen.

Abflussmenge

Abflussmenge nach DIN EN 1253-2 in l/s

	Stauhöhe (mm)
Nennweite DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
70	0.6	1.4	2.2	3.1	3.9	4.7	5.5	6.6	7.6	8.6	9.5	10.4	11.3	11.3	11.3	11.3	11.3	11.3	11.3	11.3
90	0.4	1.3	2.1	3.3	4.5	5.5	6.5	7.3	8	8.6	9.2	9.2	9.2	9.2	9.2	9.2	9.2	9.2	9.2	9.2
100	0.6	1.5	2.3	3.3	4.3	5.2	6.1	7.3	8.5	9.4	10.3	11	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7
125	0.7	1.6	2.4	3.3	4.2	5.1	5.9	7.3	8.7	10.1	11.4	12.7	14	14	14	14	14	14	14	14

Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s

	Stauhöhe (mm)
Nennweite DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
70	1.2	2.1	2.9	4.4	5.8	7.3	8.8	10.5	12.1	12.4	12.6	13.1	13.5	13.5	13.5	13.5	13.5	13.5	13.5	13.5
90	1.2	2.3	3.3	4.9	6.4	7.9	9.4	11.2	13	14.8	16.6	18.8	20.9	20.9	20.9	20.9	20.9	20.9	20.9	20.9
100	1.2	2.3	3.3	4.7	6.1	7.8	9.4	11.4	13.3	15.2	17	19.6	22.2	22.2	22.2	22.2	22.2	22.2	22.2	22.2
125	1.2	2.2	3.2	4.6	6	7.5	9	10.7	12.4	14.3	16.2	18.5	20.8	20.8	20.8	20.8	20.8	20.8	20.8	20.8

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Einbaubeispiele

SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett

1 SitaTrendy Dämmkörper Aufstockelement

SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper

SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring

SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben

5 SitaTrendy Dämmkörper Gully

Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:

Plattenbelag
Kies- oder Splittbett
Drainagematte
Bautenschutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

Downloads

SitaTrendy			Artikel Nr.
Schraubflansch senkrecht ohne Kiesfang
	DN 90	Schraubflansch	OK150199	Zum Produkt
	DN 70	Schraubflansch	OK150299	Zum Produkt
	DN 100	Schraubflansch	OK150499	Zum Produkt
	DN 125	Schraubflansch	OK150699	Zum Produkt
