SitaIndra

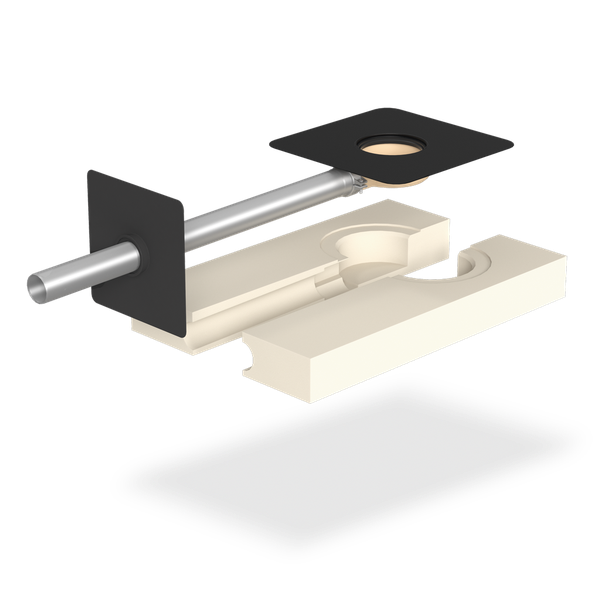

Парапетная воронка без листвоуловителя
Свойства
- Теплоизоляция
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Пропускная способность по DIN EN 1253-2 с подпорным элементом для аварийного водостока in l/s
Пропускная способность по DIN EN 1253-2 с водосточной трубой длиной 4 м in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
SitaIndra без листвоуловителя, угловая, из полиуретана, теплоизолированная, согласно DIN EN 1253-2 с номинальным диаметром DN 70, с присоединительной трубой и фиксаторным хомутом из нержавеющей стали, пароизоляционная плита flex для надежного соединения с пароизоляцией, двухслойная изоляционная плита из полиуретана с теплопроводностью lambda = 0,0249 Вт/мК и прочностью при сжатии 200 кПа, размер 500 x 1000 x 120 мм. С большим вваренным соединительным фартуком (495 x 495 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), с фиксирующим кольцом для дополнительной фиксации соединительного фартука. Использовать только в сочетании с надставным компонентом (например, листвоуловителем, подпорным элементом и т.д.) для предотвращения попадания инородных тел в трубопровод, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина патрубка | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 метр | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 1,5 метра | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 2,0 метра | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина патрубка | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 метр | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 1,5 метра | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 2,0 метра | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина патрубка | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 метр | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 1,5 метра | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 2,0 метра | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
SitaIndra без листвоуловителя с SitaRetention Fix в невентилируемой кровле, с водоудерживающей зеленой кровлей
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
5 Фасадная пластина SitaAttika
SitaIndra без листвоуловителя состоит из:
6.1 Пароизоляционная плита SitaMore flex
6.2 Труба SitaPipe из высококачественной нержавеющей стали
6.3 Изоляционная плита SitaIndra
6.4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6.5 Корпус SitaIndra
SitaRetention Fix состоит из:
7.1 Корпус вентилятора с крепежным кольцом
7.2 Вентиляционная труба
Шахта озеленения SitaRetention, состоит из:
8.1 Корпус
8.2 закрытая крышка
8.3 регулируемые по высоте резиновые опоры
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
5 Фасадная пластина SitaAttika
SitaIndra без листвоуловителя состоит из:
6.1 Пароизоляционная плита SitaMore flex
6.2 Труба SitaPipe из высококачественной нержавеющей стали
6.3 Изоляционная плита SitaIndra
6.4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6.5 Корпус SitaIndra
SitaRetention Fix состоит из:
7.1 Корпус вентилятора с крепежным кольцом
7.2 Вентиляционная труба
Шахта озеленения SitaRetention, состоит из:
8.1 Корпус
8.2 закрытая крышка
8.3 регулируемые по высоте резиновые опоры
Водоудерживающий слой в невентилируемой кровле согл. общ. технич. регламентам в составе:
- водоудерживающий слой и слой озеленения в соответствии с поставщиком
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaIndra без листвоуловителя с подпорным кольцом SitaMore в невентилируемой кровле
1 Фасадная пластина SitaAttika
SitaIndra без листвоуловителя состоит из:
2.1 Пароизоляционная плата flex
2.2 Труба из высококачественной нержавеющей стали
2.3 Изоляционная плита
2.4 Фиксаторный хомут из высококачественной нержавеющей стали
2.5 Корпус с соединительным фартуком из материала на выбор заказчика
Подпорное кольцо SitaMore, состоит из:
3.1 Уплотнительное кольцо
3.2 Корпус
Шахта озеленения SitaRetention, состоит из:
4.1 закрытая крышка
4.2 Корпус
4.3 регулируемые по высоте резиновые опоры
SitaIndra без листвоуловителя состоит из:
2.1 Пароизоляционная плата flex
2.2 Труба из высококачественной нержавеющей стали
2.3 Изоляционная плита
2.4 Фиксаторный хомут из высококачественной нержавеющей стали
2.5 Корпус с соединительным фартуком из материала на выбор заказчика
Подпорное кольцо SitaMore, состоит из:
3.1 Уплотнительное кольцо
3.2 Корпус
Шахта озеленения SitaRetention, состоит из:
4.1 закрытая крышка
4.2 Корпус
4.3 регулируемые по высоте резиновые опоры
Водоудерживающий слой в невентилируемой кровле
согл. общ. технич. регламентам в составе:
- подпорная крыша и конструкция крыши в соответствии с поставщиком системы
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaIndra с подпорным кольцом SitaMore в невентилируемой кровле с террасной плиткой на опорах
1 Фасадная пластина SitaAttika
SitaIndra без листвоуловителя состоит из:
2.1 Пароизоляционная плата flex
2.2 Изоляционная плита
2.3 Труба из высококачественной нержавеющей стали
2.4 Фиксаторный хомут из высококачественной нержавеющей стали
2.5 Корпус с соединительным фартуком из материала на выбор заказчика
Подпорное кольцо SitaMore, состоит из:
3.1 Подпорное кольцо
3.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
4.1 Смотровая решетка
4.2 Рамка
4.3 регулируемые по высоте резиновые опоры
SitaIndra без листвоуловителя состоит из:
2.1 Пароизоляционная плата flex
2.2 Изоляционная плита
2.3 Труба из высококачественной нержавеющей стали
2.4 Фиксаторный хомут из высококачественной нержавеющей стали
2.5 Корпус с соединительным фартуком из материала на выбор заказчика
Подпорное кольцо SitaMore, состоит из:
3.1 Подпорное кольцо
3.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
4.1 Смотровая решетка
4.2 Рамка
4.3 регулируемые по высоте резиновые опоры
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaIndra с подпорным кольцом SitaMore в невентилируемой кровле с террасной плиткой в гравийной подушке на дренаже
1 Фасадная пластина SitaAttika
2 Уплотнительная манжета SitaMore для ТКС
SitaIndra без листвоуловителя состоит из:
3.1 Пароизоляционная плита SitaMore flex
3.2 Изоляционная плита SitaIndra
3.3 Труба SitaPipe из высококачественной нержавеющей стали
3.4 Корпус SitaIndra
3.5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Защитная планка SitaDrain®
Подпорное кольцо SitaMore, состоит из:
5.1 Подпорное кольцо
5.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
6.1 Смотровая решетка
6.2 Рамка
6.3 регулируемые по высоте резиновые опоры
7 Выпускной канал SitaDrain
2 Уплотнительная манжета SitaMore для ТКС
SitaIndra без листвоуловителя состоит из:
3.1 Пароизоляционная плита SitaMore flex
3.2 Изоляционная плита SitaIndra
3.3 Труба SitaPipe из высококачественной нержавеющей стали
3.4 Корпус SitaIndra
3.5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Защитная планка SitaDrain®
Подпорное кольцо SitaMore, состоит из:
5.1 Подпорное кольцо
5.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
6.1 Смотровая решетка
6.2 Рамка
6.3 регулируемые по высоте резиновые опоры
7 Выпускной канал SitaDrain
Невентилируемая кровля с террасной плиткой на дренаже в составе:
- настил из плит
- гравийная подушка
- дренаж
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaIndra с подпорным кольцом SitaMore в невентилируемой кровле с террасной плиткой и выпускной канал в гравийной подушке
1 Фасадная пластина SitaAttika
2 Уплотнительная манжета SitaMore для ТКС
SitaIndra без листвоуловителя состоит из:
3.1 Пароизоляционная плита SitaMore flex
3.2 Изоляционная плита SitaIndra
3.3 Труба SitaPipe из высококачественной нержавеющей стали
3.4 Корпус SitaIndra
3.5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Защитная планка SitaDrain®
Подпорное кольцо SitaMore, состоит из:
5.1 Подпорное кольцо
5.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
6.1 Смотровая решетка
6.2 Рамка
6.3 регулируемые по высоте резиновые опоры
7 Выпускной канал SitaDrain®
2 Уплотнительная манжета SitaMore для ТКС
SitaIndra без листвоуловителя состоит из:
3.1 Пароизоляционная плита SitaMore flex
3.2 Изоляционная плита SitaIndra
3.3 Труба SitaPipe из высококачественной нержавеющей стали
3.4 Корпус SitaIndra
3.5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Защитная планка SitaDrain®
Подпорное кольцо SitaMore, состоит из:
5.1 Подпорное кольцо
5.2 Уплотнительное кольцо
SitaDrain® Terra, состоит из следующих элементов:
6.1 Смотровая решетка
6.2 Рамка
6.3 регулируемые по высоте резиновые опоры
7 Выпускной канал SitaDrain®
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит на гравийной подушке
- дренажные решётки
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaIndra без листвоуловителя с шахтой озеленения SitaRetention, подпорным кольцом SitaMore и SitaRetention Fix в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
SitaIndra без листвоуловителя состоит из:
6.1 Пароизоляционная плата flex
6.2 Изоляционная плита
6.3 Труба из высококачественной нержавеющей стали
6.4 Фиксаторный хомут из высококачественной нержавеющей стали
6.5 Корпус с соединительным фартуком
SitaRetention Fix состоит из:
7.1 Вентиляционная труба
7.2 Корпус вентилятора с крепежным кольцом
Шахта озеленения SitaRetention, состоит из:
8.1 закрытая крышка
8.2 Корпус
8.3 регулируемые по высоте резиновые опоры
Подпорное кольцо SitaMore, состоит из:
9.1 Уплотнительное кольцо
9.2 Подпорное кольцо
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
SitaIndra без листвоуловителя состоит из:
6.1 Пароизоляционная плата flex
6.2 Изоляционная плита
6.3 Труба из высококачественной нержавеющей стали
6.4 Фиксаторный хомут из высококачественной нержавеющей стали
6.5 Корпус с соединительным фартуком
SitaRetention Fix состоит из:
7.1 Вентиляционная труба
7.2 Корпус вентилятора с крепежным кольцом
Шахта озеленения SitaRetention, состоит из:
8.1 закрытая крышка
8.2 Корпус
8.3 регулируемые по высоте резиновые опоры
Подпорное кольцо SitaMore, состоит из:
9.1 Уплотнительное кольцо
9.2 Подпорное кольцо
Водоудерживающий слой в невентилируемой кровле согл. общ. технич. регламентам в составе:
- Водоудерживающий слой и слой озеленения в соответствии с поставщиком
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
+
