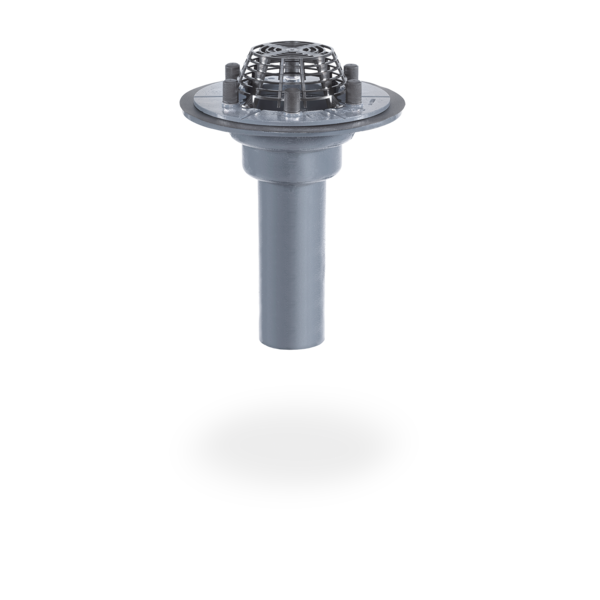

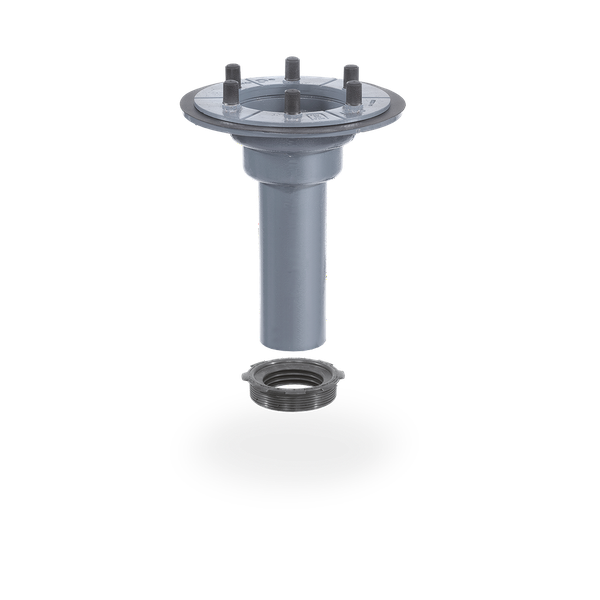

Воронка для самотёчного водостока
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Низкий уровень шума
- Пригодность для любой гидроизоляции

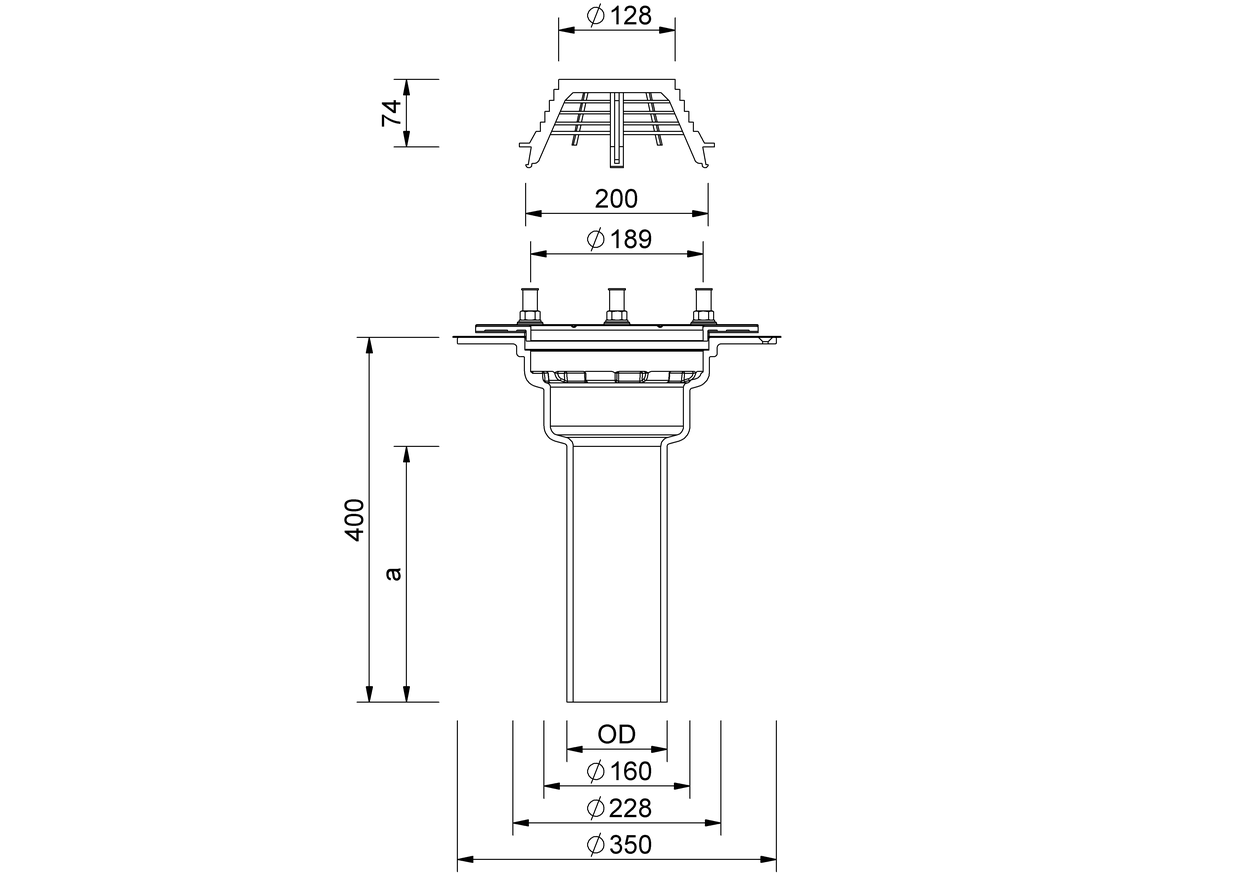

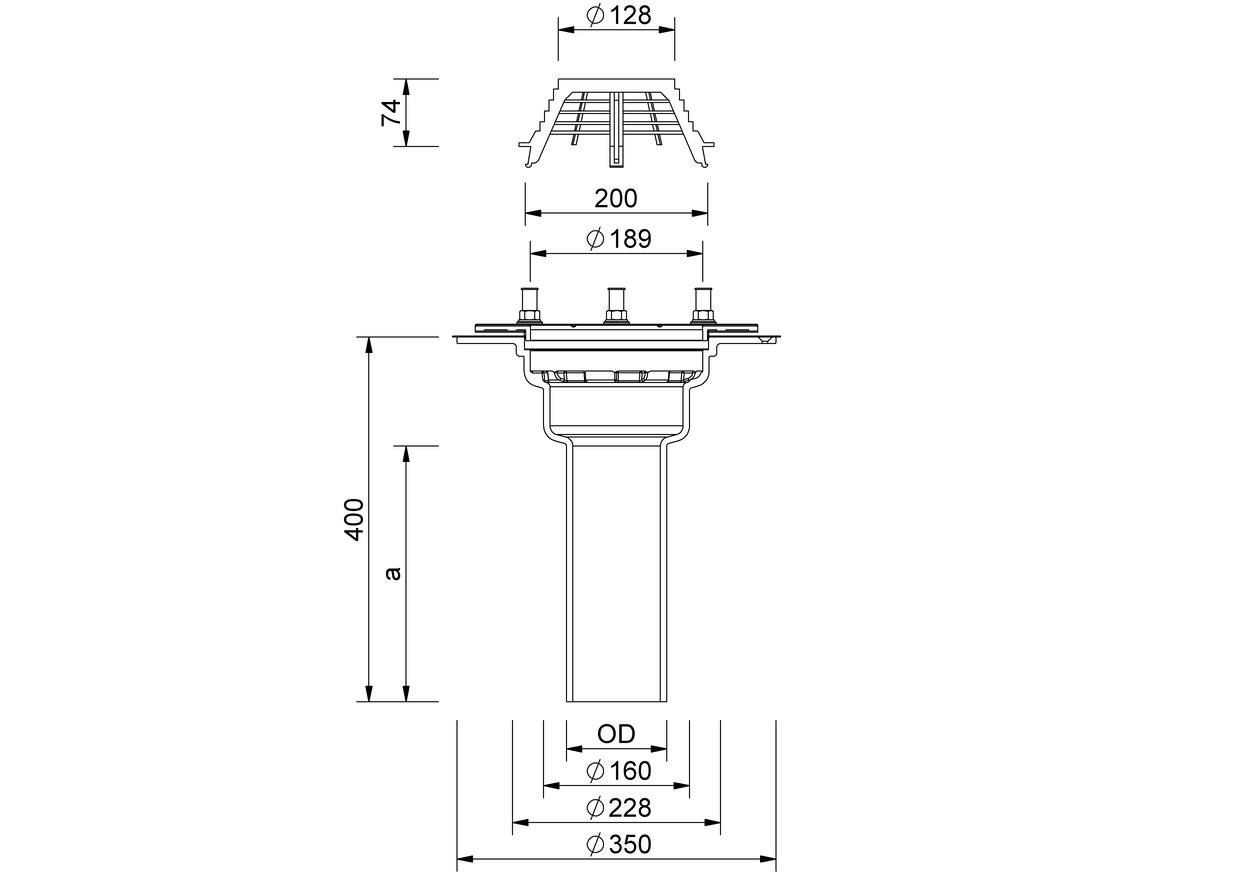

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) |
|---|---|---|---|
| 125 | 135 | 250 | 286 |
| 100 | 110 | 250 | 280 |
| 150 | 160 | 250 | 343 |
| 80 | 83 | 250 | 277 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Пропускная способность по DIN EN 1253-2 с подпорным элементом для аварийного водостока in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten

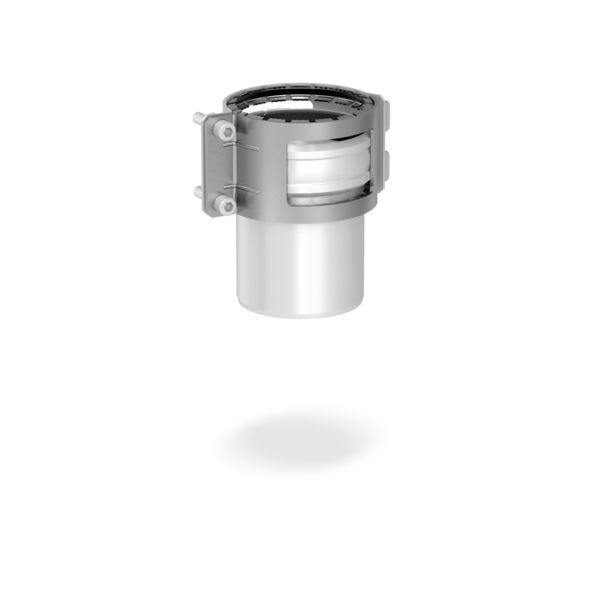

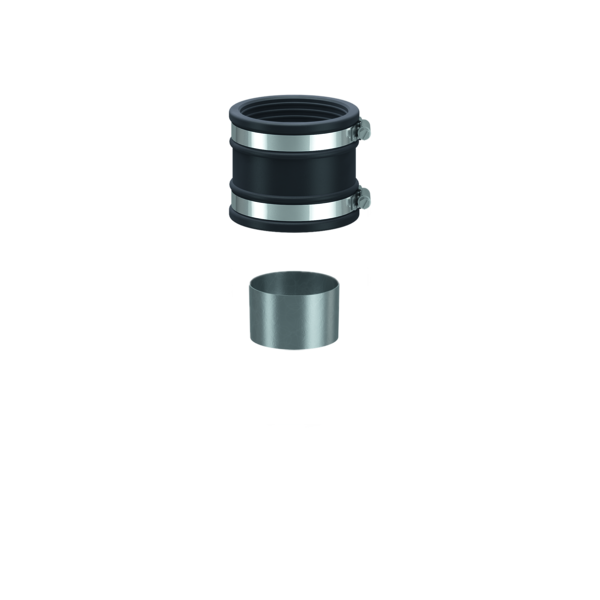

Выбор товара

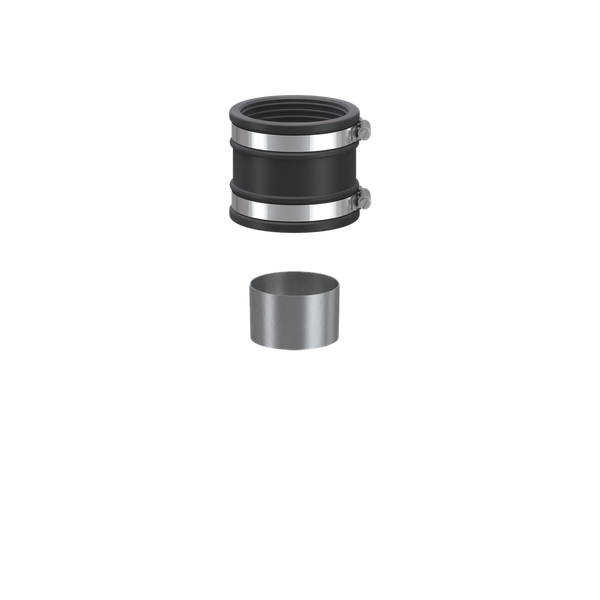

Противопожарная воронка SitaMulti, вертикальная, из чугуна, материал EN-GJL-200, согласно DIN EN 1253-2, номинальными диаметрами DN 80, DN 100, DN 125 и DN 150. Для прямого подключения к трубам SML, для самотёчных систем водостока, с внутренними выступами для крепления надставной рамки, с отверстиями для крепления кровельной воронки к несущей конструкции, с дренажными отверстиями, двумя уплотнительными манжетами, шестью ввинченными шпильками с резьбой M12 из нержавеющей стали, подкладными шайбами, шестигранными гайками из латуни и защитными колпачками, с разборной фланцевой конструкцией для зажима битумной, полимерной или каучуковой гидроизоляции, в комплекте с листвоуловителем; поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 80 | 0.5 | 1.4 | 2.2 | 3.3 | 4.4 | 5.6 | 6.7 | 8 | 9.3 | 10.7 | 12 | 13.4 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 |
| 100 | 0.8 | 1.8 | 2.7 | 4.1 | 5.4 | 6.6 | 7.7 | 8.9 | 10.1 | 11.3 | 12.5 | 13.9 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 |
| 125 | 0.5 | 1.4 | 2.2 | 3.3 | 4.4 | 5.6 | 6.8 | 7.9 | 9 | 10.4 | 11.8 | 13.2 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 |
| 150 | 0.5 | 1.1 | 1.7 | 2.8 | 3.9 | 5.1 | 6.2 | 7.5 | 8.7 | 10.2 | 11.6 | 13.1 | 14.6 | 14.6 | 14.6 | 14.6 | 14.6 | 14.6 | 14.6 | 14.6 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 80 | 0.5 | 1.6 | 2.6 | 4 | 5.4 | 7.1 | 8.7 | 10.6 | 12.5 | 14.7 | 16.8 | 17.6 | 18.4 | 18.4 | 18.4 | 18.4 | 18.4 | 18.4 | 18.4 | 18.4 |
| 100 | 0.9 | 2.2 | 3.4 | 4.9 | 6.4 | 8.1 | 9.8 | 12.1 | 14.3 | 16.9 | 19.4 | 23.3 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 |
| 125 | 1 | 2.3 | 3.5 | 5 | 6.4 | 8.3 | 10.2 | 12.4 | 14.5 | 17.1 | 19.7 | 25.9 | 32.1 | 32.1 | 32.1 | 32.1 | 32.1 | 32.1 | 32.1 | 32.1 |
| 150 | 0.6 | 1.9 | 3.2 | 4.6 | 5.9 | 7.7 | 9.5 | 11.6 | 13.7 | 16.5 | 19.3 | 26.4 | 33.4 | 33.4 | 33.4 | 33.4 | 33.4 | 33.4 | 33.4 | 33.4 |

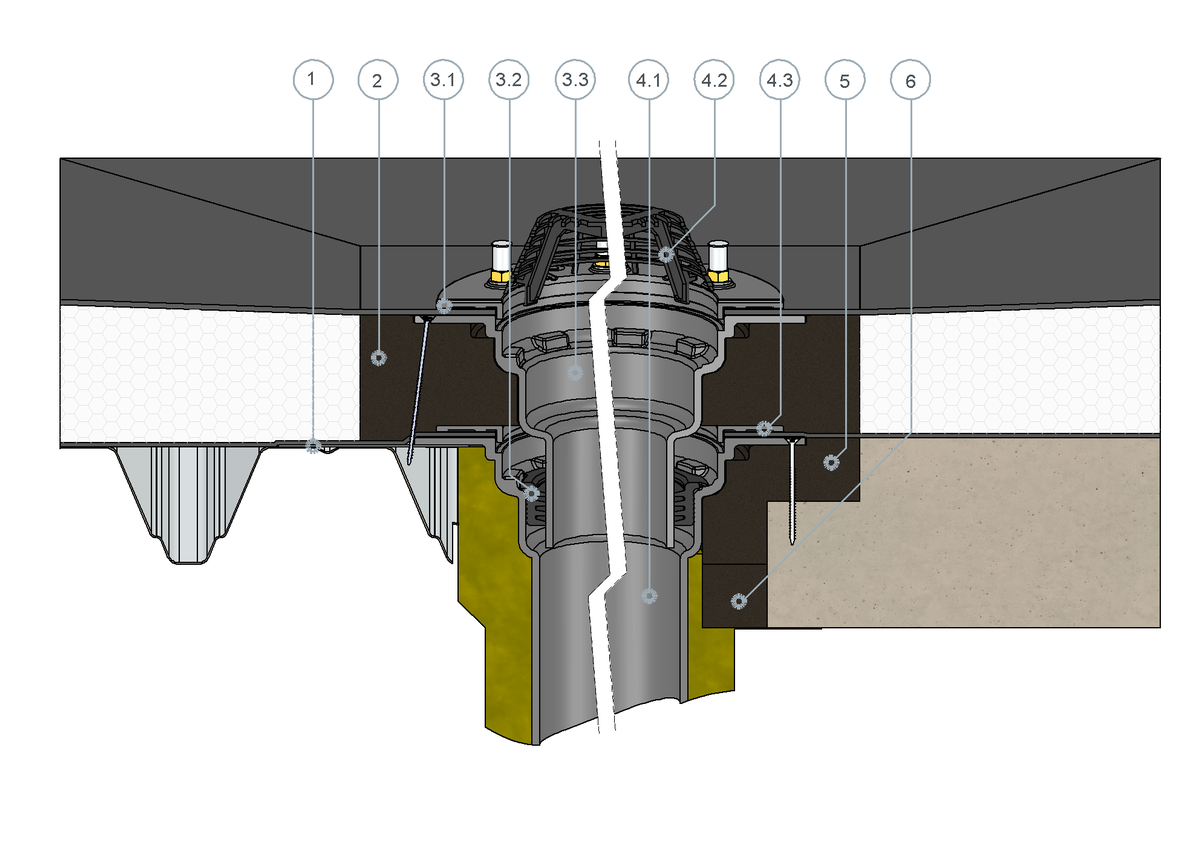

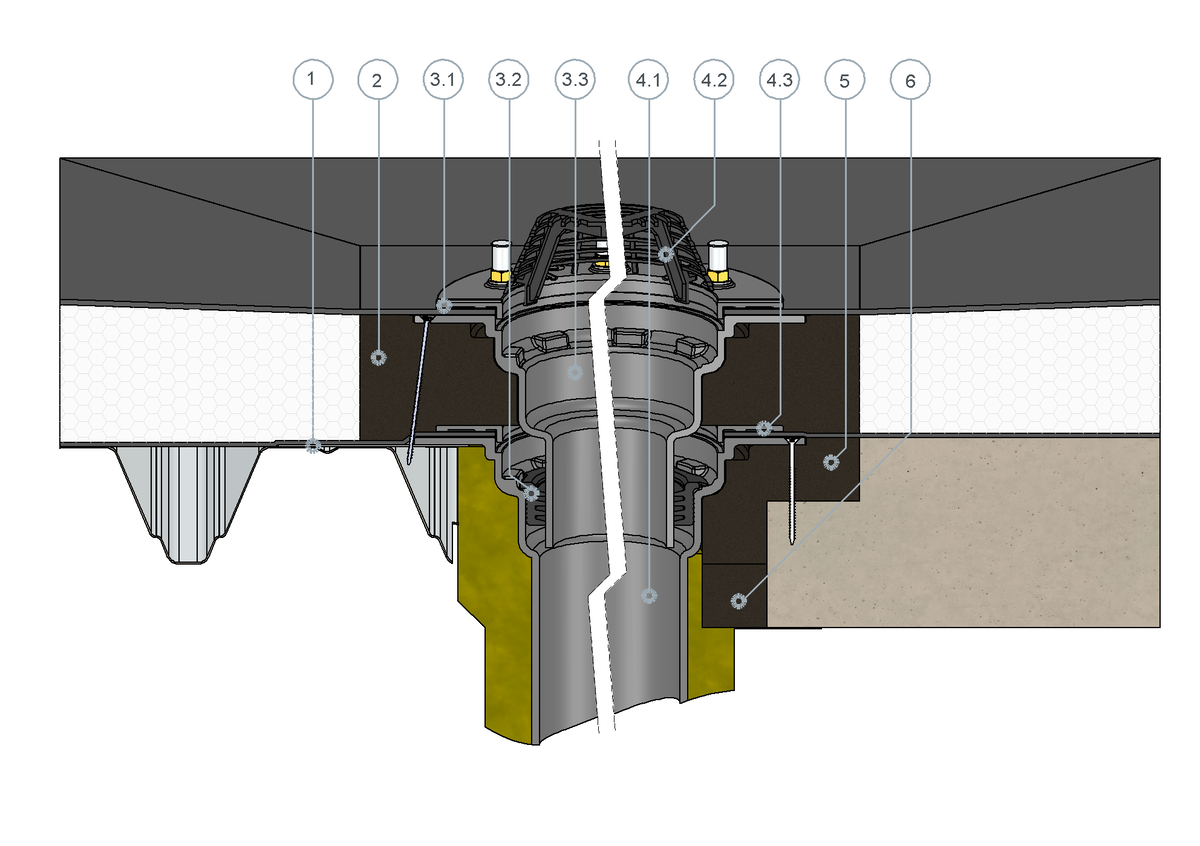

SitaMulti в невентилируемой кровле
1 Усилительная пластина SitaMore

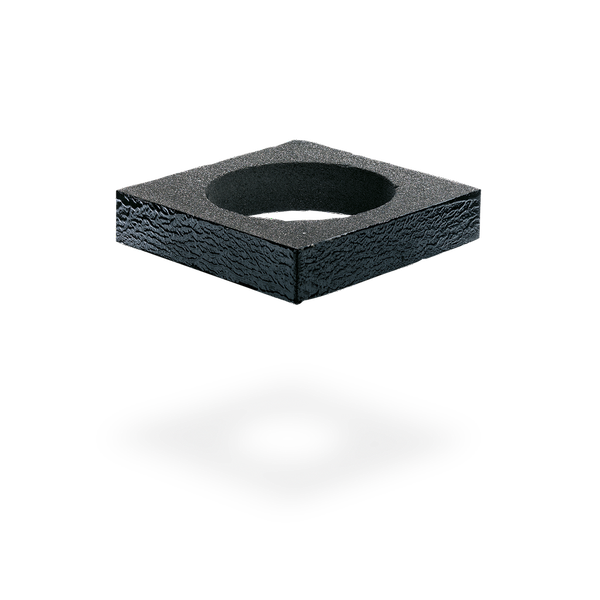

2 Изоляционная плита для надставного элемента SitaMulti
Надставной элемент SitaMulti, состоит из:
3.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты

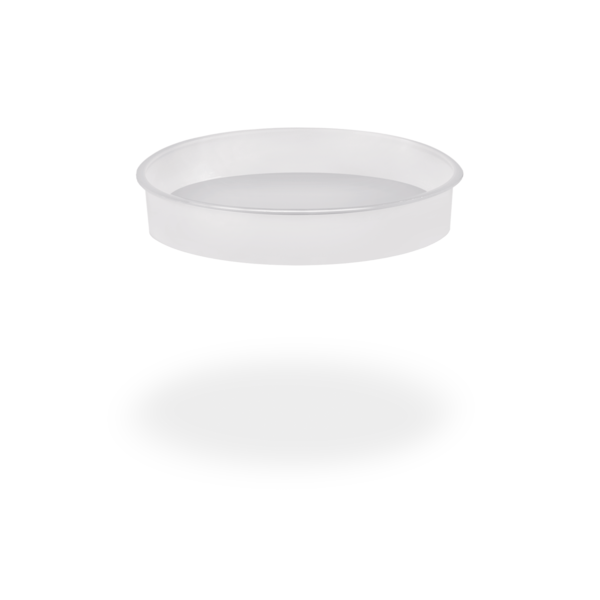

3.2 Уплотнительное кольцо
3.3 Корпус
SitaMulti, состоит из:
4.1 Корпус
4.2 Листвоуловитель
4.3 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты

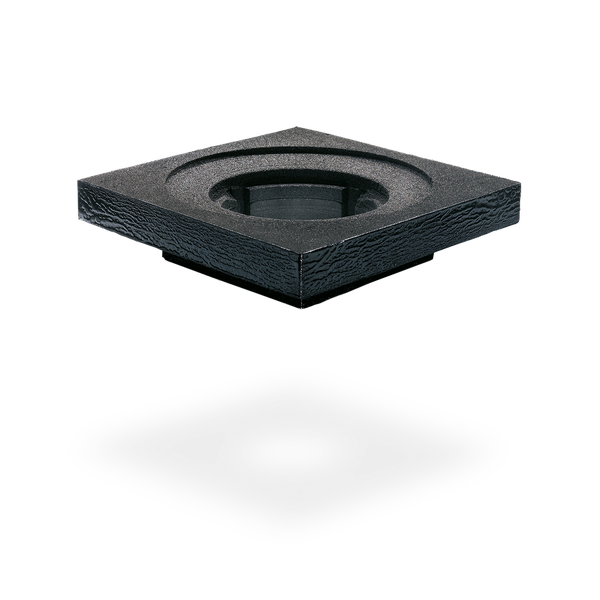

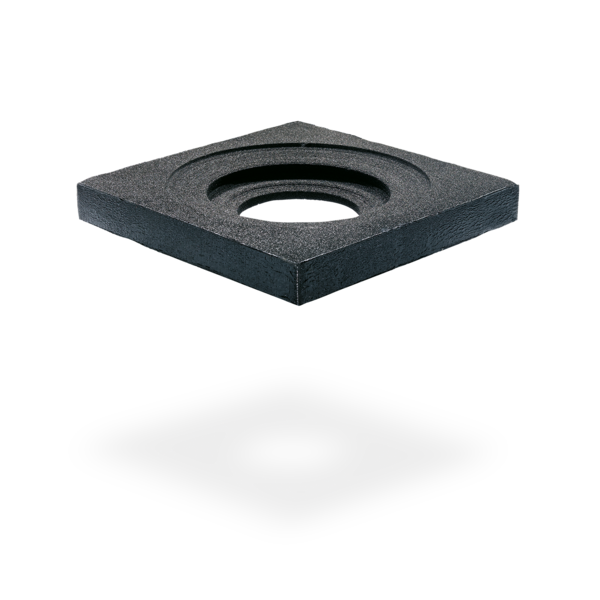

5 Изоляционная плита воронки SitaMulti

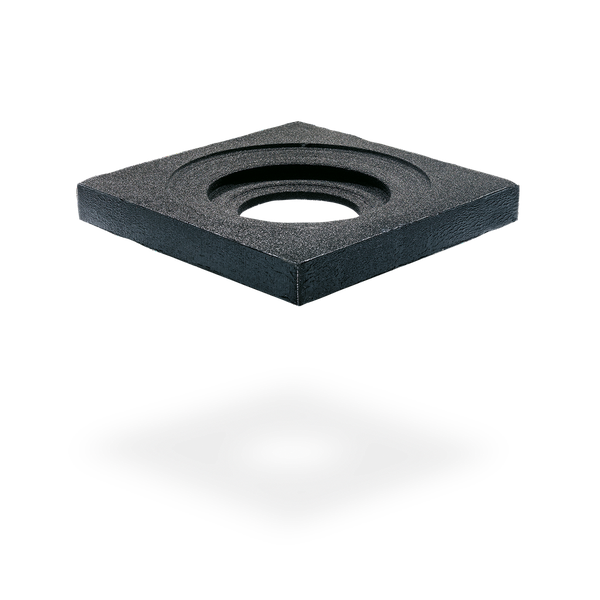

6 Плита выравнивания высоты изоляционной плиты SitaMulti
2 Изоляционная плита для надставного элемента SitaMulti
Надставной элемент SitaMulti, состоит из:
3.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
3.2 Уплотнительное кольцо
3.3 Корпус
SitaMulti, состоит из:
4.1 Корпус
4.2 Листвоуловитель
4.3 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
5 Изоляционная плита воронки SitaMulti
6 Плита выравнивания высоты изоляционной плиты SitaMulti
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

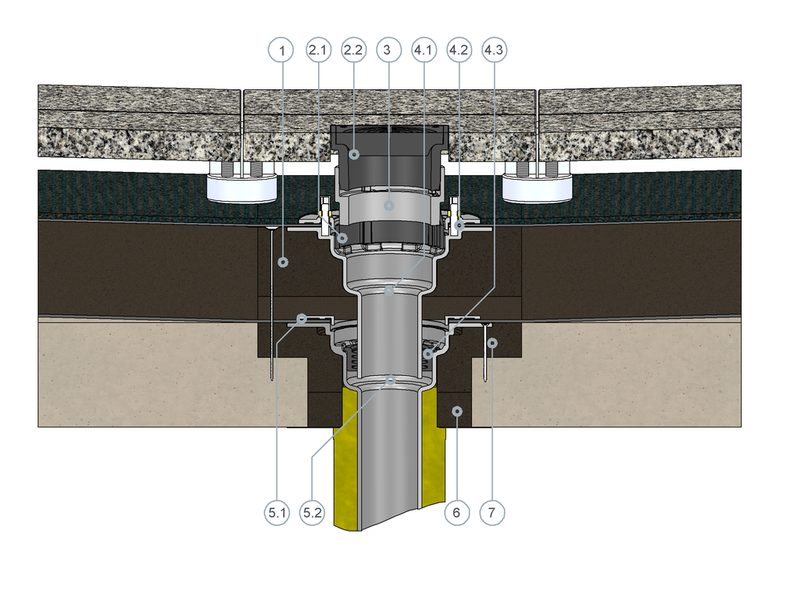

SitaMulti с трапом SitaMulti в невентилируемой кровле

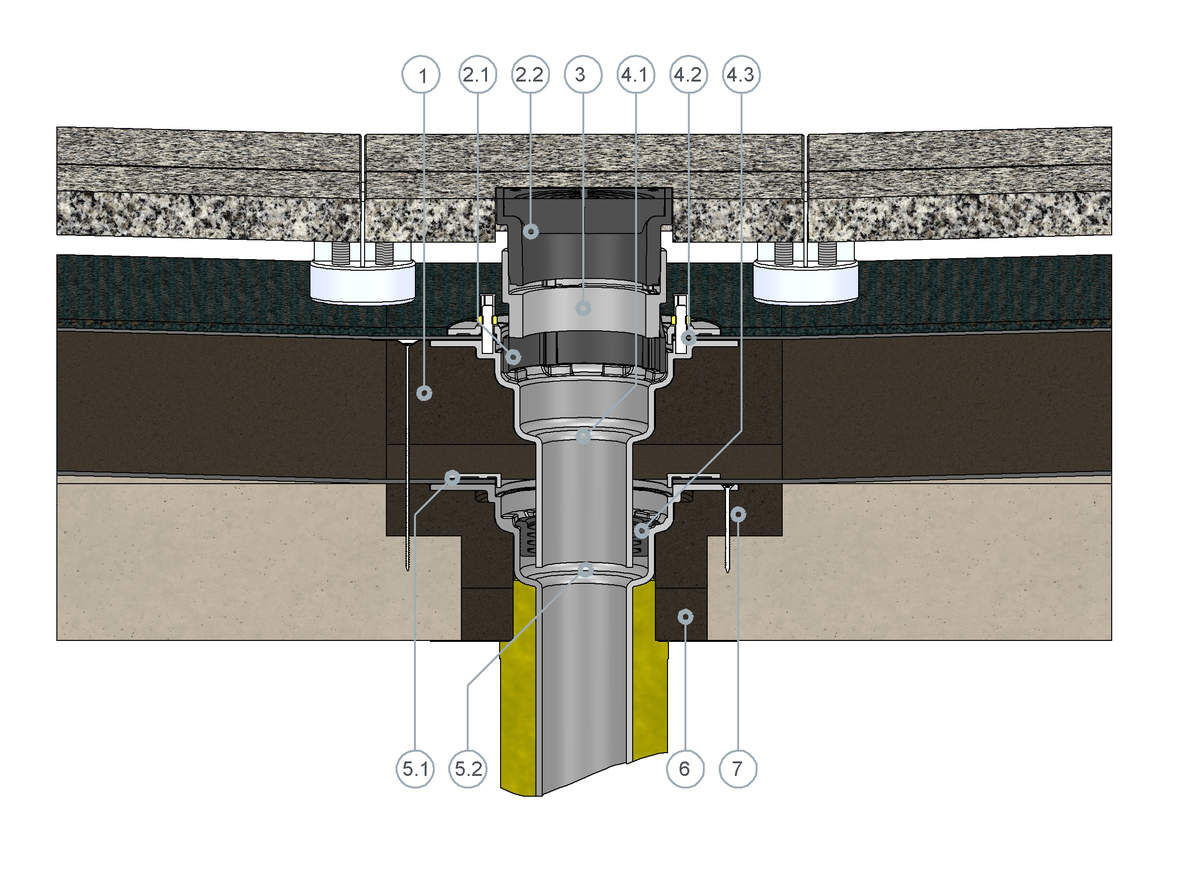

1 Изоляционная плита для надставного элемента SitaMulti

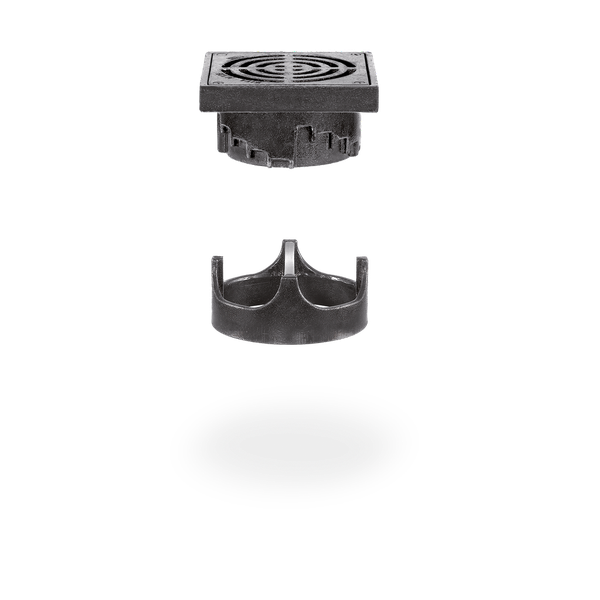

Надставная рамка SitaMulti, состоит из:
2.1 Опорное кольцо
2.2 Насадка с прикручивающейся концевой решеткой

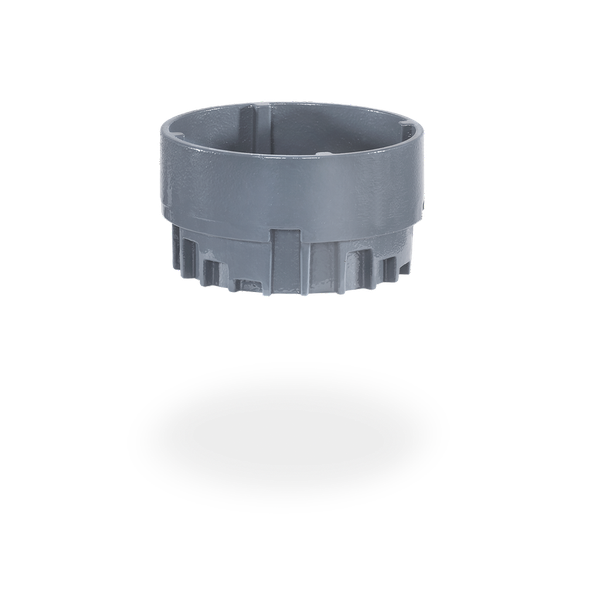

3 Элемент выравнивания высоты SitaMulti
Надставной элемент SitaMulti, состоит из:
4.1 Корпус
4.2 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
4.3 Уплотнительное кольцо
SitaMulti, состоит из:
5.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
5.2 Корпус
6 Плита выравнивания высоты изоляционной плиты SitaMulti
7 Изоляционная плита воронки SitaMulti
Надставная рамка SitaMulti, состоит из:
2.1 Опорное кольцо
2.2 Насадка с прикручивающейся концевой решеткой
3 Элемент выравнивания высоты SitaMulti
Надставной элемент SitaMulti, состоит из:
4.1 Корпус
4.2 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
4.3 Уплотнительное кольцо
SitaMulti, состоит из:
5.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
5.2 Корпус
6 Плита выравнивания высоты изоляционной плиты SitaMulti
7 Изоляционная плита воронки SitaMulti
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит
- регулируемая опора
- защитный мат
- гидроизоляция
- теплоизоляция
- уклонообразующая стяжка
- пароизоляция
- несущая конструкция

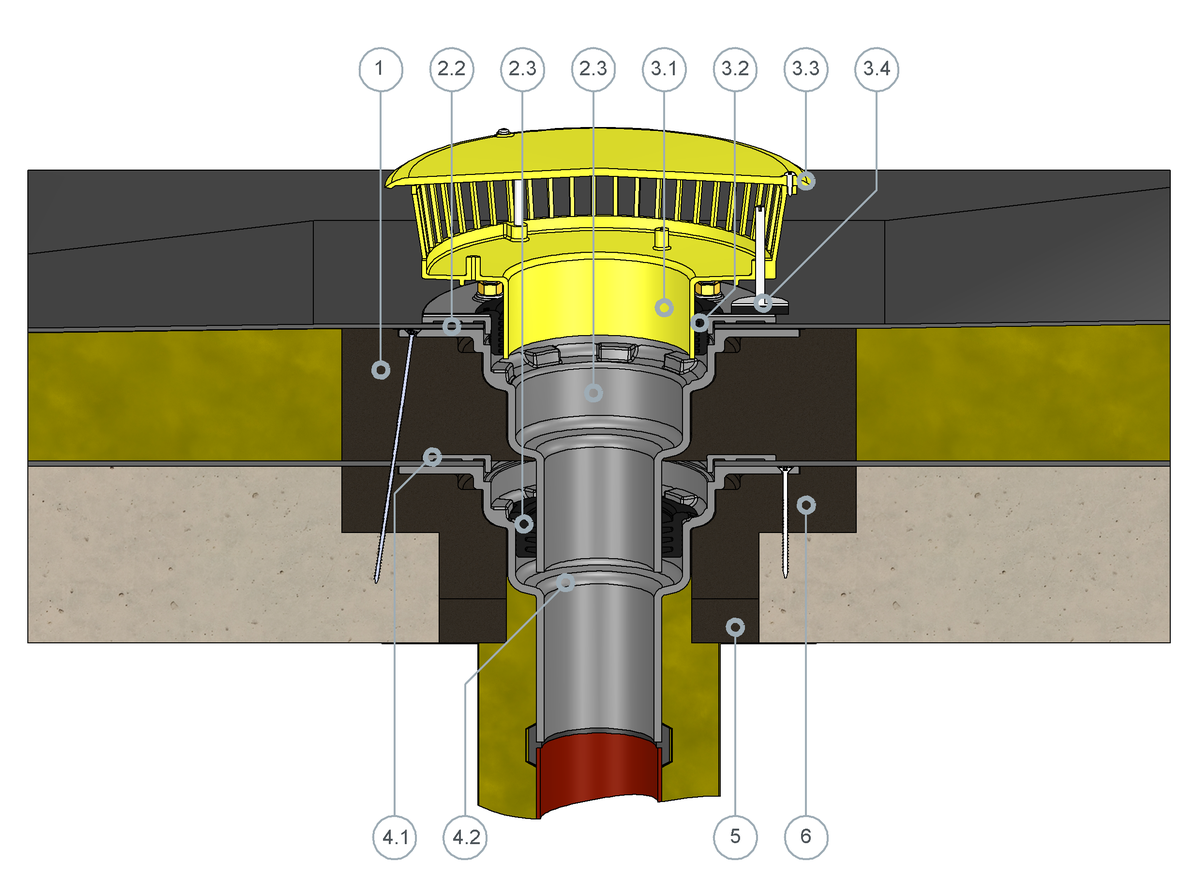

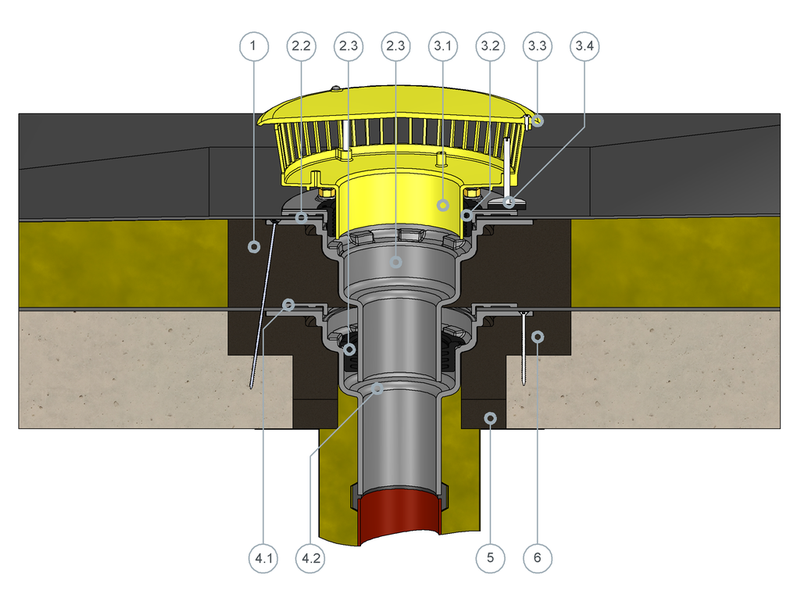

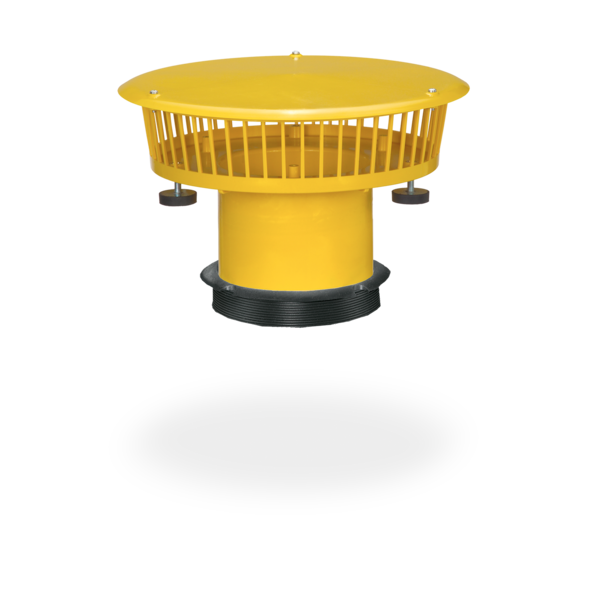

SitaMulti с подпорным элементом SitaMore для аварийного водостока в невентилируемой кровле
1 Изоляционная плита для надставного элемента SitaMulti
Надставной элемент SitaMulti, состоит из:
2.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
2.2 Уплотнительное кольцо
2.3 Корпус
Подпорный элемент SitaMore состоит из:
3.1 Корпус
3.2 Уплотнительное кольцо
3.3 Цельная крышка
3.4 Регулируемые по высоте резинометаллические опоры
SitaMulti, состоит из:
4.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
4.2 Корпус
5 Плита выравнивания высоты изоляционной плиты SitaMulti
6 Изоляционная плита воронки SitaMulti
Надставной элемент SitaMulti, состоит из:
2.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
2.2 Уплотнительное кольцо
2.3 Корпус
Подпорный элемент SitaMore состоит из:
3.1 Корпус
3.2 Уплотнительное кольцо
3.3 Цельная крышка
3.4 Регулируемые по высоте резинометаллические опоры
SitaMulti, состоит из:
4.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
4.2 Корпус
5 Плита выравнивания высоты изоляционной плиты SitaMulti
6 Изоляционная плита воронки SitaMulti
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaMulti с надставным элементом SitaStandard в невентилируемой кровле
SitaMulti, состоит из:
1.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
1.2 Листвоуловитель
1.3 Корпус
Надставной элемент SitaStandard, состоит из следующих элементов:
2.1 Корпус
2.2 Уплотнительное кольцо
3 Изоляционная плита воронки SitaMulti
4 Плита выравнивания высоты изоляционной плиты SitaMulti
1.1 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
1.2 Листвоуловитель
1.3 Корпус
Надставной элемент SitaStandard, состоит из следующих элементов:
2.1 Корпус
2.2 Уплотнительное кольцо
3 Изоляционная плита воронки SitaMulti
4 Плита выравнивания высоты изоляционной плиты SitaMulti
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

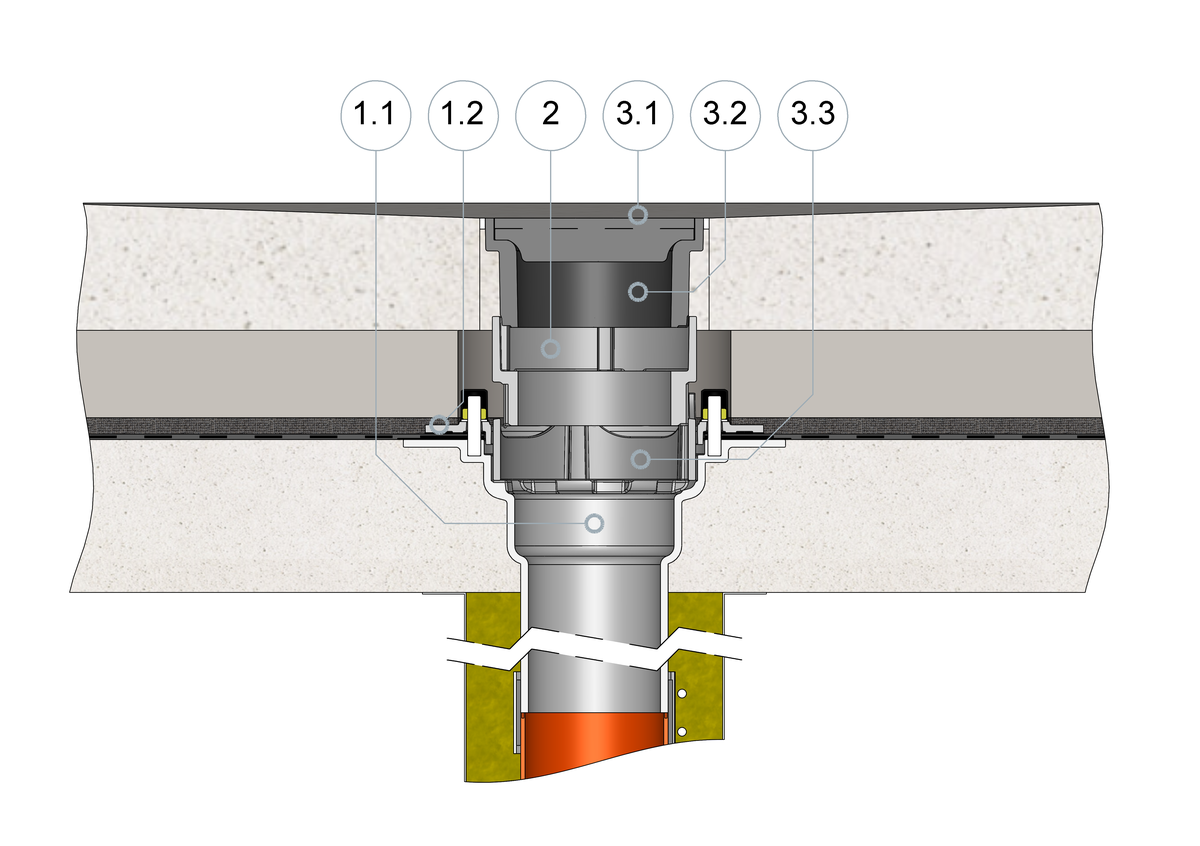

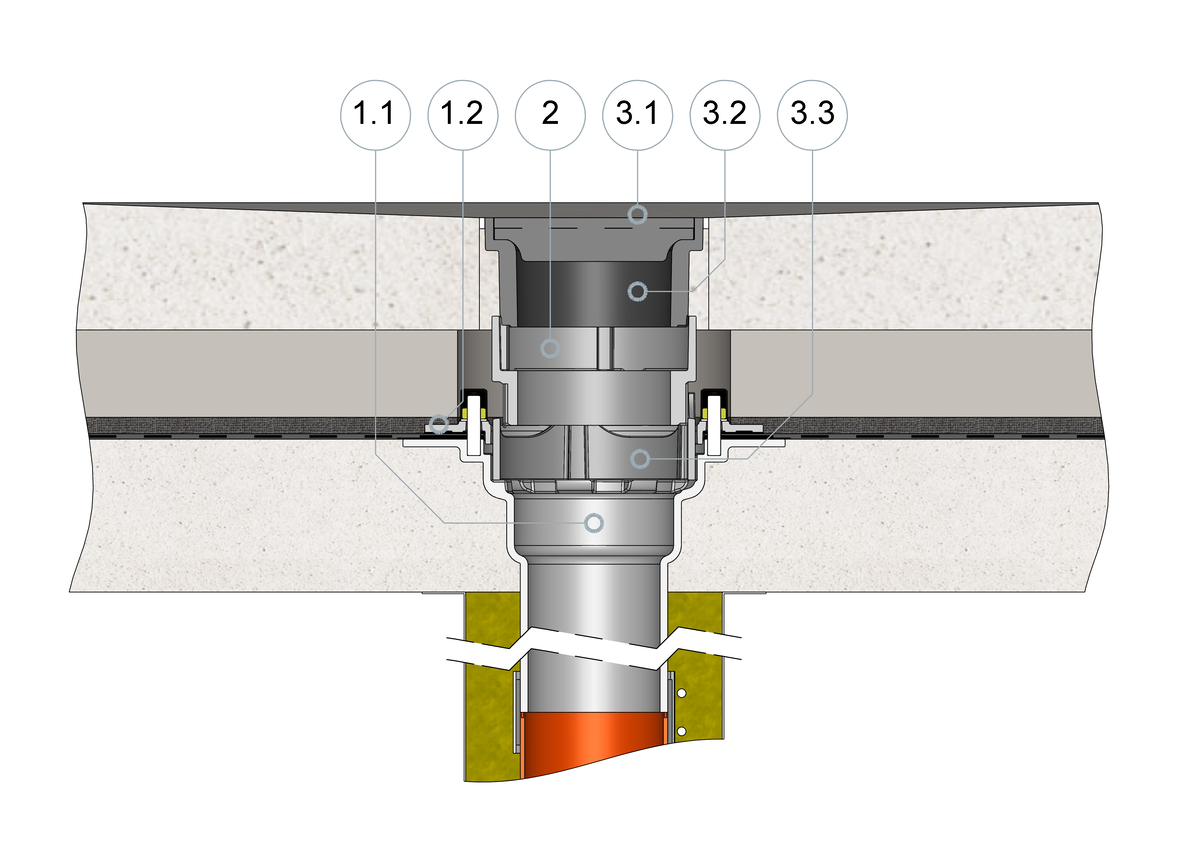

SitaMulti с элементом выравнивания высоты SitaMulti и надставной рамкой в проезжем уровне паркинга
SitaMulti, состоит из:
1.1 Корпус
1.2 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
2 Элемент выравнивания высоты SitaMulti
Надставная рамка SitaMulti, состоит из:
3.1 Опорное кольцо
3.2 Насадка
3.3 Концевая решетка
1.1 Корпус
1.2 Прижимный фланец, гайки, подкладные шайбы и уплотнительные манжеты
2 Элемент выравнивания высоты SitaMulti
Надставная рамка SitaMulti, состоит из:
3.1 Опорное кольцо
3.2 Насадка
3.3 Концевая решетка
Невентилируемая кровля согл. общ. технич. регламентам, состоит из следующих элементов:
- бетонные плиты
- защитная стяжка
- защитный мат
- гидроизоляция
- несущая конструкция
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaMulti | Арт. № | ||
|---|---|---|---|
вертикальный | |||
| DN 80 | 400399 | Посмотреть продукт | |
| DN 100 | 400499 | Посмотреть продукт | |
| DN 125 | 400699 | Посмотреть продукт | |
| DN 150 | 400899 | Посмотреть продукт |
+
