SitaTrendy
Воронка для классического водоотвода
- Продукция
-
SitaTrendy
-
Воронка для классического водоотвода

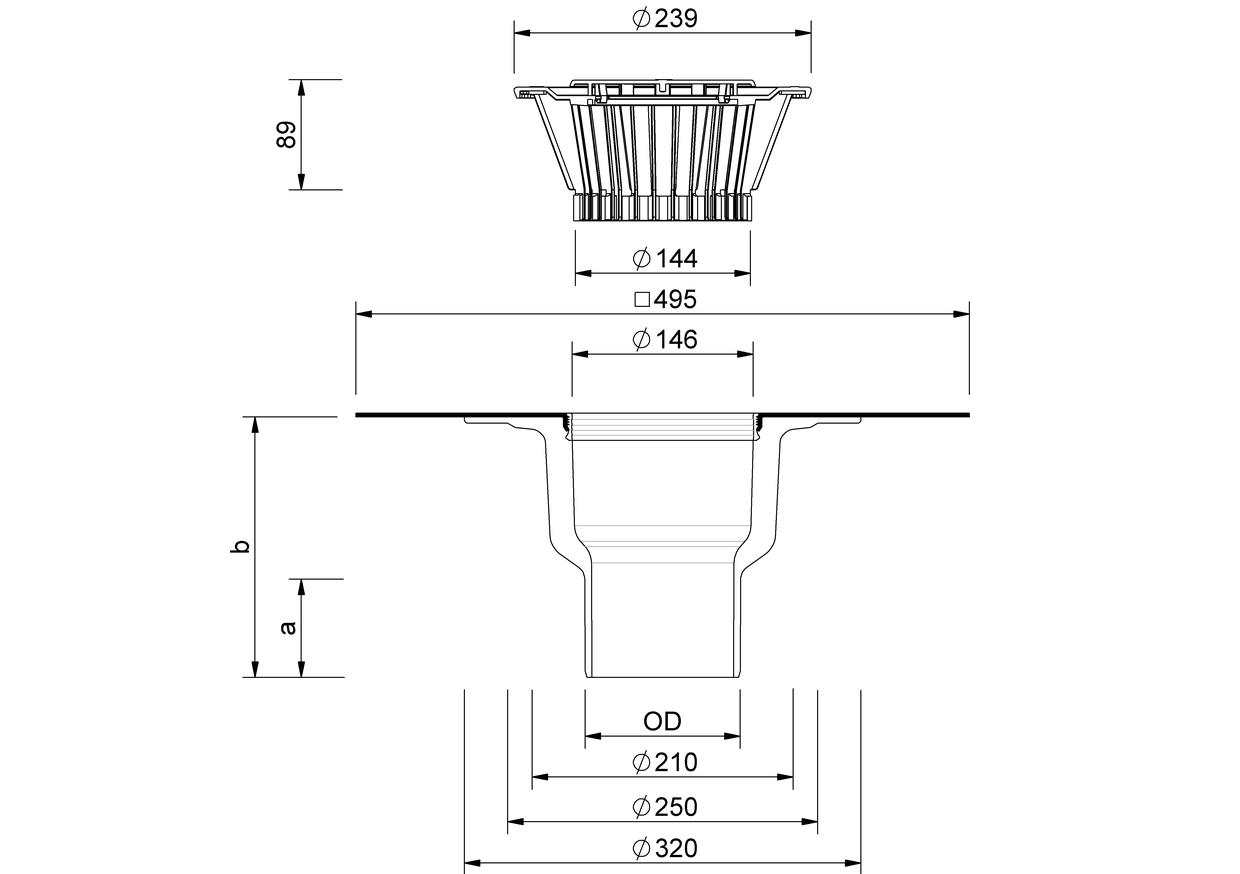

Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) |
---|---|---|---|---|
100 | 110 | 250 | 75 | 210 |
125 | 125 | 250 | 79 | 210 |
70 | 75 | 250 | 63 | 210 |
90 | 90 | 250 | 56 | 125 |
Описание услуги
Пропускная способность
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара

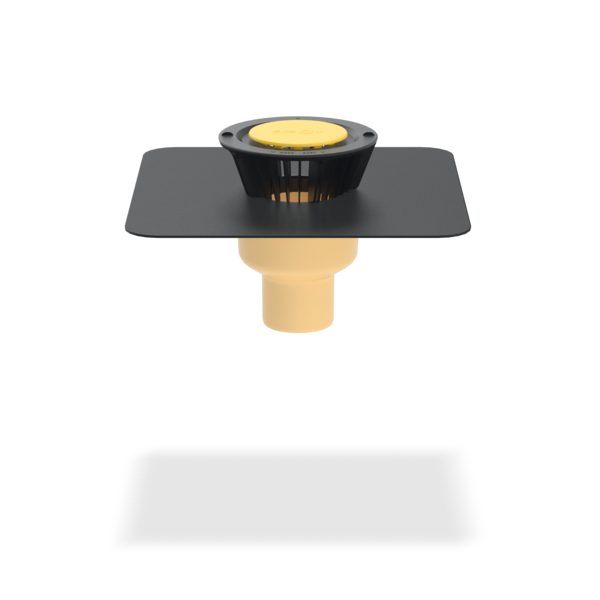

SitaTrendy, вертикальная, из полиуретана, теплоизолированная, согласно DIN EN 1253-2, с номинальными диаметрами DN 70, DN 90, DN 100 и DN 125. Для прямого подключения к трубам с раструбом, для самотечных систем водостока, с большим соединительным фартуком (495 мм x 495 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), и с фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления прилагаемого листвоуловителя, поставка и квалифицированный монтаж.
Пропускная способность по DIN EN 1253-2 in l/s
Высота подпора воды (мм)
Пропускная способность по DIN EN 1253-2 с подпорным элементом для аварийного водостока in l/s
90
0,4
1,3
2,1
3,3
4,5
5,5
6,5
7,3
8
8,6
9,2
9,2
9,2
70
0,6
1,4
2,2
3,1
3,9
4,7
5,5
6,6
7,6
8,6
9,5
10,4
11,3
100
0,6
1,5
2,3
3,3
4,3
5,2
6,1
7,3
8,5
9,4
10,3
11
11,7
125
0,7
1,6
2,4
3,3
4,2
5,1
5,9
7,3
8,7
10,1
11,4
12,7
14
Высота подпора воды (мм)
90
1,2
2,3
3,3
4,9
6,4
7,9
9,4
11,2
13
14,8
16,6
18,8
20,9
70
1,2
2,1
2,9
4,4
5,8
7,3
8,8
10,5
12,1
12,4
12,6
13,1
13,5
100
1,2
2,3
3,3
4,7
6,1
7,8
9,4
11,4
13,3
15,2
17
19,6
22,2
125
1,2
2,2
3,2
4,6
6
7,5
9
10,7
12,4
14,3
16,2
18,5
20,8
SitaTrendy с фланцем в невентилируемой кровле с террасными плитами на гравийном поле
1 Изоляционная плита надставного элемента SitaTrendy
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Уплотнительная манжета
2.2 Корпус
Террасная насадка SitaMore, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Корпус
3.3 Кольцо для регулировки высоты
SitaTrendy с прижимным фланцем, вертикальная, состоит из следующих элементов:
4.1 Корпус
4.2 Съемный фланец, уплотнения и винты
5 Изоляционная плита для воронки SitaTrendy
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Уплотнительная манжета
2.2 Корпус
Террасная насадка SitaMore, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Корпус
3.3 Кольцо для регулировки высоты
SitaTrendy с прижимным фланцем, вертикальная, состоит из следующих элементов:
4.1 Корпус
4.2 Съемный фланец, уплотнения и винты
5 Изоляционная плита для воронки SitaTrendy
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит
- подушка из щебня или гравия
- дренажный мат
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaTrendy и SitaDrain® Terra для основного водостока при настиле из плит на гравийной подушке без теплоизоляции
1 Труба из высококачественной нержавеющей стали SitaPipe
2 Изоляционная плита SitaTrendy для воронки
3 SitaTrendy вертикальная
4 Защитная планка SitaDrain
SitaDrain® Terra состоит из:
3.1 Смотровая решетка
3.2 Рамка
3.3 Регулируемые по высоте резинометаллические опоры
2 Изоляционная плита SitaTrendy для воронки
3 SitaTrendy вертикальная
4 Защитная планка SitaDrain
SitaDrain® Terra состоит из:
3.1 Смотровая решетка
3.2 Рамка
3.3 Регулируемые по высоте резинометаллические опоры
Вентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит
- подушка из щебня или гравия
- дренажный мат
- защитный мат
- гидроизоляция
- несущая конструкция
SitaTrendy с подпорным элементом для аварийного водостока в качестве перелива в вентилируемой кровле
Подпорный элемент SitaMore, состоит из следующих элементов:
1.1 Регулируемые по высоте резинометаллические опоры
1.2 Крышка закрытого типа
1.3 Уплотнительная манжета
1.4 Корпус
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Корпус
2.2 Уплотнительная манжета
3 Изоляционная плита надставного элемента SitaTrendy
4 SitaTrendy, вертикальная
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Отвод SitaPipe из высококачественной нержавеющей стали
7 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
8 Труба SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
1.1 Регулируемые по высоте резинометаллические опоры
1.2 Крышка закрытого типа
1.3 Уплотнительная манжета
1.4 Корпус
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Корпус
2.2 Уплотнительная манжета
3 Изоляционная плита надставного элемента SitaTrendy
4 SitaTrendy, вертикальная
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Отвод SitaPipe из высококачественной нержавеющей стали
7 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
8 Труба SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaTrendy с подпорным элементом для аварийного водостока в невентилируемой кровле с экстенсивным озеленением
1 Изоляционная плита для воронки SitaTrendy
2 SitaTrendy, вертикальная
Надставной элемент SitaTrendy, состоит из следующих элементов:
3.1 Уплотнительная манжета
3.2 Корпус
Подпорный элемент SitaMore, состоит из следующих элементов:
4.1 Корпус
4.2 Уплотнительная манжета
4.3 Регулируемые по высоте резинометаллические опоры
4.4 Крышка закрытого типа
2 SitaTrendy, вертикальная
Надставной элемент SitaTrendy, состоит из следующих элементов:
3.1 Уплотнительная манжета
3.2 Корпус
Подпорный элемент SitaMore, состоит из следующих элементов:
4.1 Корпус
4.2 Уплотнительная манжета
4.3 Регулируемые по высоте резинометаллические опоры
4.4 Крышка закрытого типа
Невентилируемая кровля с экстенсивным озеленением согласно общ. технич. регламентам в составе:
- экстенсивное озеленение с вегетационным слоем в соответствии с поставщиком
- защитный, дренажный и фильтрующий слой в соответствии с поставщиком
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
