SitaPipe Acier inoxydable DN 80

Coude

IC_SitaPipe_Bogen.tif

Foto_S_SitaPipe_Edelstahl_Bogen.tif

Caractéristiques

Numéro d'article

70041580

raccord

DN 80

Normes

NBN EN 1124

Diamètre extérieur DE (mm)

82 mm

Matériau

Acier inoxydable

N° de matériau

1.4301

Couleur

Argent

Surface

Lisse

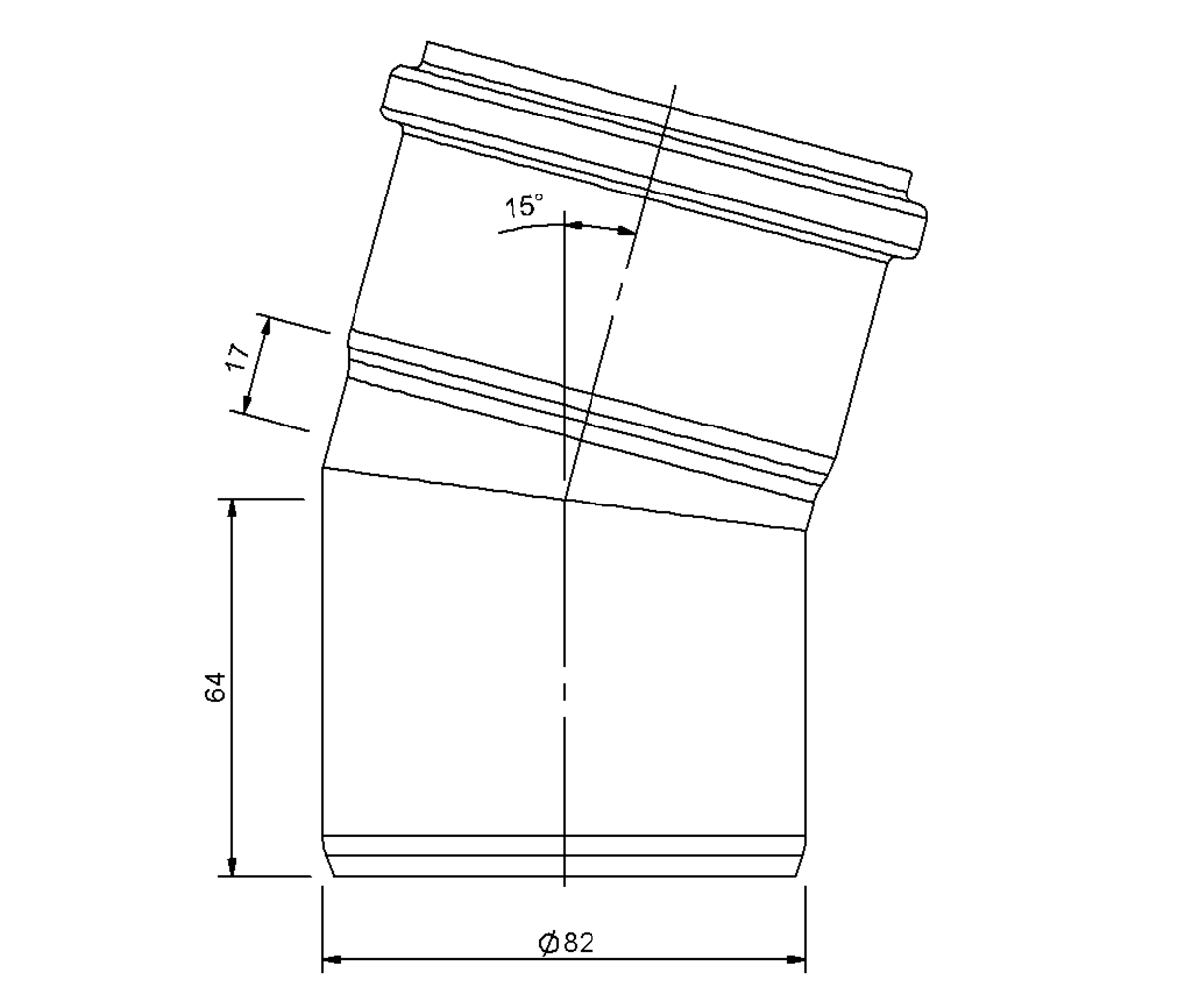

Schéma technique

En raison de sa légèreté, le tuyau peut être posé par une personne seule rapidement et efficacement sans matériel particulier. Le système des manchons d'assemblage, bien connu et apprécié, a les faveurs tant de ceux qui préparent les chantiers que de ceux qui y travaillent. Leur aspect intemporel leur garantit une intégration visuelle tout en élégance.

Texte explicatif Exemples d'installation

SitaPipe Acier inoxydable Tuyau sur base dans un système d’isolation thermique extérieure par enduit

1 SitaPipe Acier inoxydable Tuyau de nettoyage
2 SitaPipe Acier inoxydable Raccord adaptateur excentrique
3 SitaPipe Acier inoxydable Tuyau
4 SitaPipe Acier inoxydable Collier d’attache
5 SitaPipe Acier inoxydable Collier de serrage

Construction murale de l'intérieur vers l'extérieur selon les règles techniques généralement reconnues (aaRdT) avec :

Enduit de finition et peinture
Isolation thermique
Construction murale

SitaVasant avec arrêt de gravier dans une structure non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité

SitaVasant se compose de :
7.1 Tuyau
7.2 Plaque pare-vapeur
7.3 Collier de serrage
7.4 Avaloir

8 SitaVasant Arrêt de gravier

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaDSS Indra Set d’évacuation principale dans une toiture non ventilée

SitaDSS Indra Set d'évacuation principale se compose de :
1.1 SitaPipe Acier inoxydable Tuyau
1.2 SitaPipe Acier inoxydable Collier d'attache
1.3 SitaPipe Acier inoxydable Collier de serrage
1.4 SitaPipe Acier inoxydable Coude 87,5°
1.5 SitaMore Plaque pare-vapeur flexible
1.6 SitaIndra Pièce d’isolation
1.7 SitaPipe Acier inoxydable Tuyau
1.8 SitaDSS Indra Corps de base
1.9 SitaDSS Indra Dispositif Airstop
1.10 SitaDSS Indra Arrêt de gravier
1.11 SitaDSS Indra Bague de fixation pour dispositif Airstop

2 SitaPipe Acier inoxydable Collier de serrage
3 SitaPipe Acier inoxydable Tuyau de nettoyage
4 SitaPipe Acier inoxydable Raccord adaptateur excentrique
5 SitaPipe Acier inoxydable Collier d’attache

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

SitaDSS Indra Set d’évacuation de secours avec conduite de descente dans une structure non ventilée

SitaDSS Indra Set d’évacuation de secours se compose de :
1.1 SitaPipe Acier inoxydable Tuyau
1.2 SitaPipe Acier inoxydable Collier d’attache
1.3 SitaPipe Acier inoxydable Collier de serrage
1.4 SitaPipe Acier inoxydable Coude 87,5°
1.5 SitaMore Plaque pare-vapeur flexible
1.6 SitaIndra Pièce d’isolation
1.7 SitaPipe Acier inoxydable Tuyau
1.8 SitaDSS Indra Corps de base
1.9 Élément de retenue avec dispositif Airstop
1.10 Bague d’étanchéité

2 SitaPipe Acier inoxydable Collier de serrage
3 SitaPipe Acier inoxydable Coude 45°

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

SitaEasy Go pour l’évacuation principale dans une structure non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
7 SitaEasy Go

SitaEasy Arrêt de gravier se compose de :
8.1 Dispositif d’arrêt
8.2 Panier pour arrêt de gravier

9 SitaPipe Acier inoxydable Tuyau de nettoyage

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

SitaRondo rehaussé avec conduite de descente dans une toiture non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible

SitaRondo se compose de :
7.1 Arrêt de gravier avec équerre de fixation
7.2 Bride libre et manchons d’étanchéité
7.3 Rondelles plates, écrous et couvercles de protection

8 SitaPipe Acier inoxydable Coude 45°

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

SitaKaskade Passage Fluid avec SitaCompact pour l’évacuation principale dans une structure non ventilée

1 SitaCompact Pièce d'isolation
2 SitaCompact Sortie verticale

SitaCompact Élément de surélévation se compose de :

3.1 Corps de base
3.2 Bague d’étanchéité

SitaDrain® Cadre de surface se compose de :

4.1 Cadre
4.2 Grille de visite

5. SitaKaskade Passage Fluid
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Collier d’attache
9 SitaAttika Plaque de recouvrement de façade
10 SitaPipe Acier inoxydable Coude
11 SitaMore Plaque pare-vapeur flexible

Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage sur plots
Tapis de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaKaskade Inside dans une toiture non ventilée et dalles sur picots pour le raccord au tuyau de descente dans un système d’isolation thermique extérieure par enduit

SitaKaskade Inside pour tuyau de descente se compose de :
1.1 SitaPipe Acier inoxydable Coude 87,5°
1.2 SitaPipe Acier inoxydable Collier de serrage
1.3 SitaMore Plaque pare-vapeur flexible
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
1.6 SitaPipe Acier inoxydable Coude 30°
1.7 SitaPipe Acier inoxydable Coude 15°

2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Collier d’attache
4 SitaPipe Acier inoxydable Collier de serrage

Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage sur plots
Tapis de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaCompact Fluid Évacuation linéaire pour balcons à membrane d’étanchéité liquide et dallage

1 SitaPipe Acier inoxydable Tuyau
2 SitaAttika Plaque de recouvrement de façade
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaCompact Fluid Grille plate
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Pièce de rattrapage
8 SitaCompact Fluid Support tuyau

Toiture 1 avec synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité synthétique liquide
Élément porteur

Toiture 2 avec étanchéité synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage
Tapis de protection
Étanchéité synthétique liquide
Élément porteur
