SitaDrain® Terra

Drainage

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable
Réglable en hauteur en continu de 70 à 110 mm

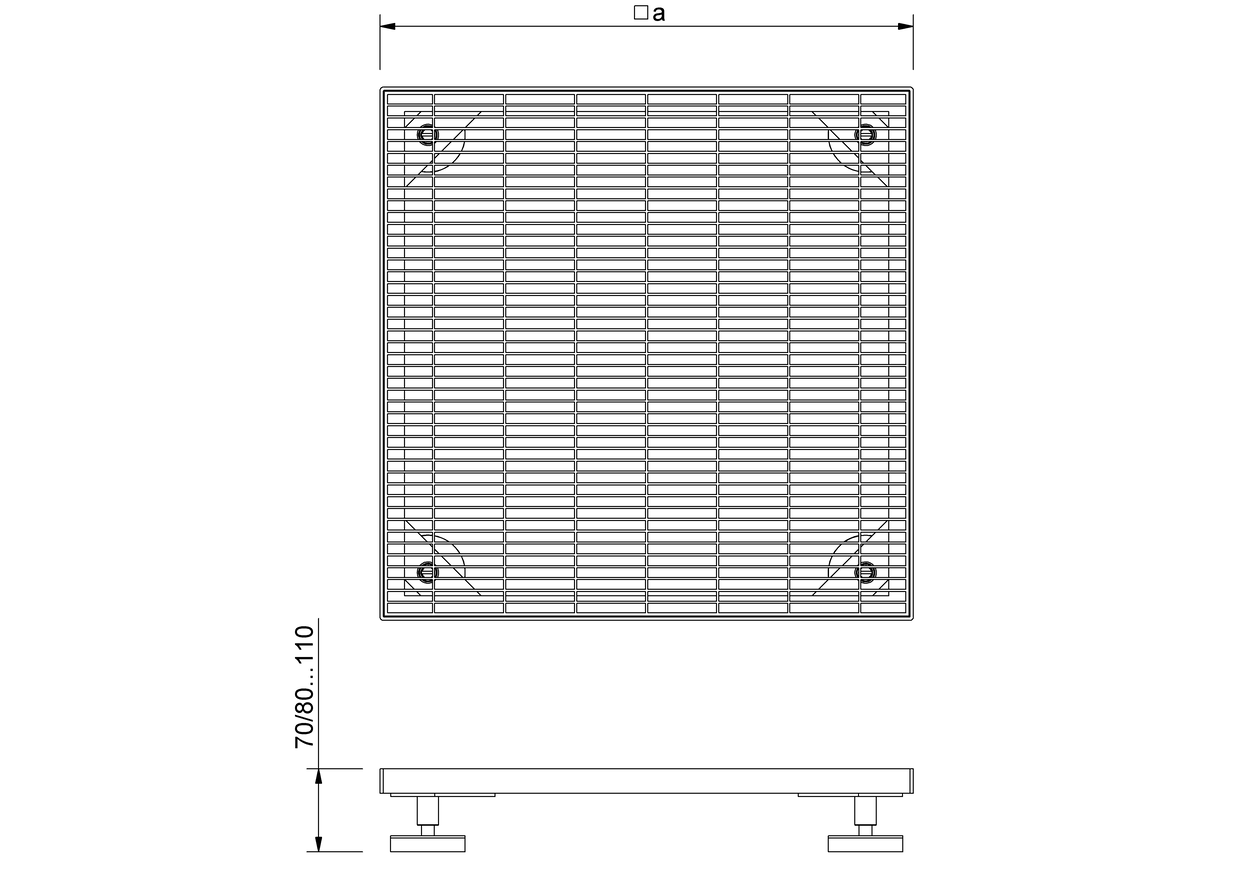

Schéma technique

SitaDrain_Profilrahmen_Flaechenrahmen_stahl_Rostdesign_FR.tif

Modèle de grille	a (mm)	Réglage en hauteur min. (mm)	Réglage en hauteur max. (mm)
Grille caillebotis	300	70	110
Grille à barres longitudinales	400	80	110
Grille caillebotis	400	70	110
Grille caillebotis	500	70	110
Grille à barres longitudinales	500	80	110

Texte explicatif

SitaDrain® Terra avec grille intercalaire, en acier galvanisé, classe de charge K3 selon NBN EN 1253-2, adapté au passage de chaises roulantes, dimensions 300 x 300 mm, 400 x 400 mm et 500 x 500 mm, avec pourtour pour la réception de la grille, avec quatre manchons filetés M12 soudés en laiton pour la réception des pieds en caoutchouc prémontés permettant un réglage de la hauteur en continu de 70 à 110 mm. Fourniture et pose selon les règles de l'art.

Exemples d'installation

SitaDrain Terra avec SitaEasy dans une structure non ventilée avec dallage

1 SitaPipe Acier inoxydable Tuyau
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy

SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Pieds en caoutchouc réglables en hauteur
5.3 Cadre

Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage sur plots
Tapis de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaTrendy et SitaDrain® Terra pour l’évacuation principale avec dallage sur lit de gravillons sans isolation thermique

1 SitaPipe Acier inoxydable Tuyau
2 SitaTrendy Pièce d'isolation pour avaloir
3 SitaTrendy sortie verticale
4 SitaDrain Garde-gravier

SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Cadre
5.3 Tampons métal-caoutchouc réglables en hauteur

Belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:

Plattenbelag
Kies- oder Splittbett
Drainagematte
Bautenschutzmatte
Abdichtung
Unterkonstruktion

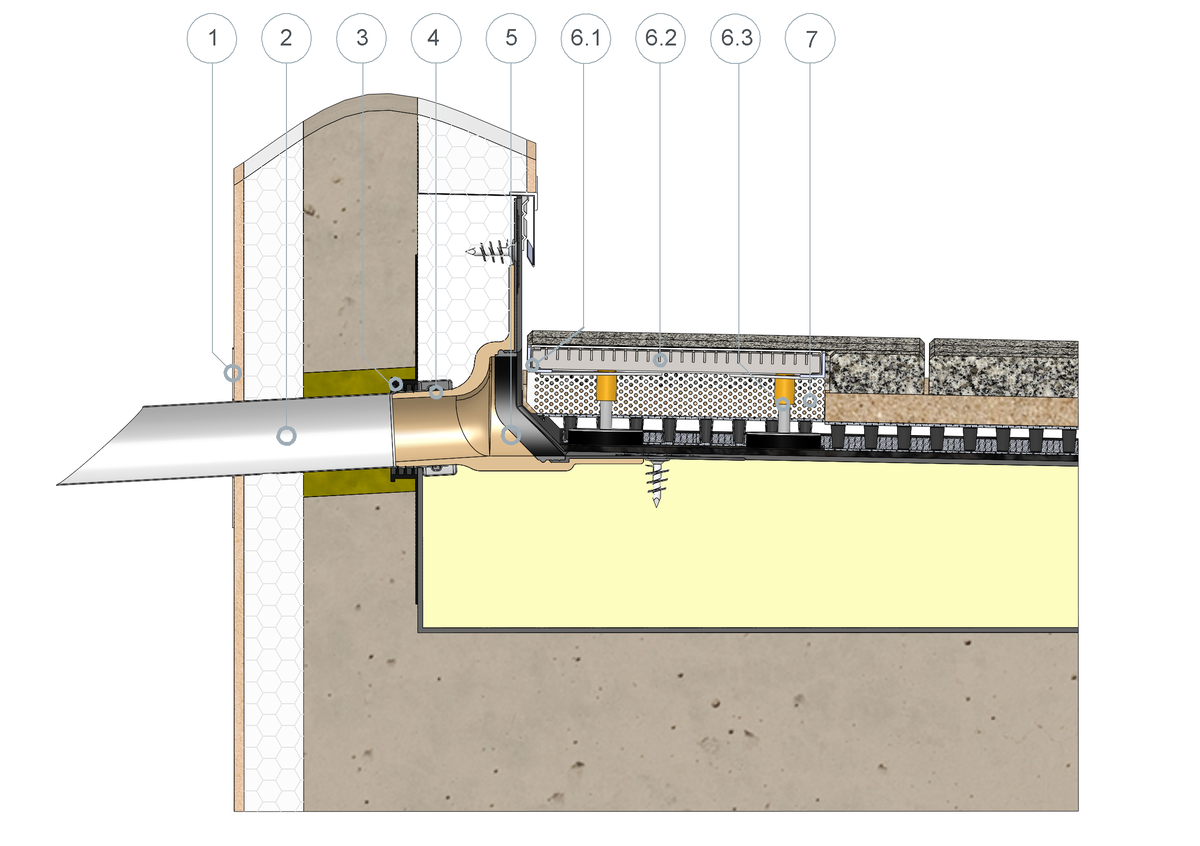

SitaEasy Go pour l’évacuation de secours dans une structure non ventilée avec dallage dans lit de gravillons

1 SitaAttika Plaque de recouvrement de façade
2 SitaPipe Tuyau en acier inoxydable
3 SitaMore Plaque pare-vapeur flexible
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaEasy Go

SitaDrain® Terra se compose de :
6.1 Cadre
6.2 Grille de visite
6.3 Pieds en caoutchouc réglables en hauteur

7 SitaDrain® Garde-gravier

Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage
Lit de gravillons
Non-tissé filtrant
Drainage de surface
Tapis de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

SitaCompact coudé avec SitaCompact bague de retenue dans une structure de toit non ventilée avec dallage et SitaDrain Terra

1 SitaAttika Plaque de recouvrement de façade
2 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
3 SitaMore Plaque pare-vapeur
4 SitaPipe Acier inoxydable Tuyau
4 SitaPipe Acier inoxydable Collier de serrage

SitaCompact Sortie coudée se compose de :
6.1 Corps de base
6.2 Manchon de raccordement adapté

SitaCompact Bague de retenue se compose de :
7.1 Bague de retenue
7.2 Bague d’étanchéité

SitaDrain® Terra se compose de :
8.1 Grille de visite
8.2 Cadre
8.3 Pieds en caoutchouc réglables en hauteur

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaDrain® Terra			N° d'article
Acier galvanisé
	Grille caillebotis	300 mm	189062	Voir le produit
	Grille caillebotis	400 mm	204040	Voir le produit
	Grille caillebotis	500 mm	205050	Voir le produit
	Grille à barres longitudinales	400 mm	20404015	Voir le produit
	Grille à barres longitudinales	500 mm	20505015	Voir le produit

SitaDrain® Terra

Drainage

Caractéristiques

Schéma technique

SitaDrain Terra avec SitaEasy dans une structure non ventilée avec dallage

SitaTrendy et SitaDrain® Terra pour l’évacuation principale avec dallage sur lit de gravillons sans isolation thermique

SitaEasy Go pour l’évacuation de secours dans une structure non ventilée avec dallage dans lit de gravillons

SitaCompact coudé avec SitaCompact bague de retenue dans une structure de toit non ventilée avec dallage et SitaDrain Terra

Accessoires

SitaDrain®

Garde-gravier

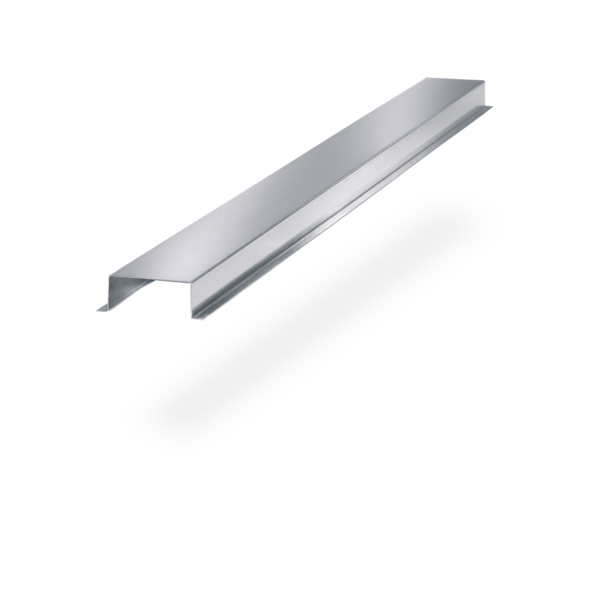

SitaDrain®

Canal de jonction

SitaDrain®

Pieds Acier galvanisé à chaud

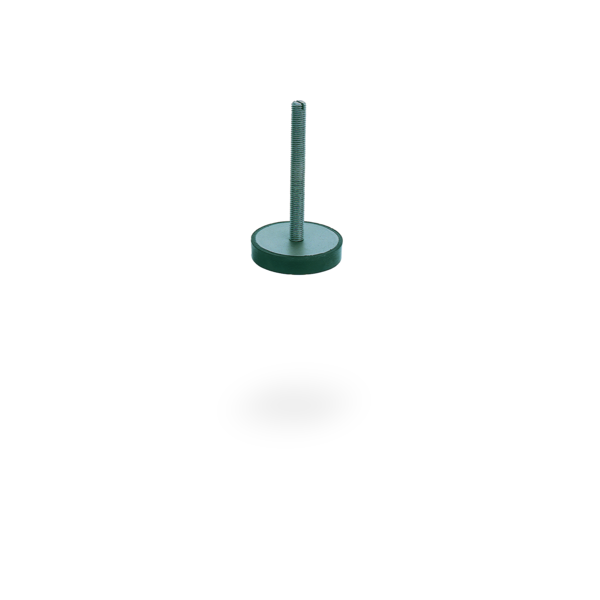

SitaDrain®
