SitaCompact
Avaloir de balcon et de terrasse
- Produits
SitaCompact
Avaloir de balcon et de terrasse
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Calorifuge
Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Ouverture (mm x mm) |
|---|---|---|
| 70 | 75 | 153 x 250 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten

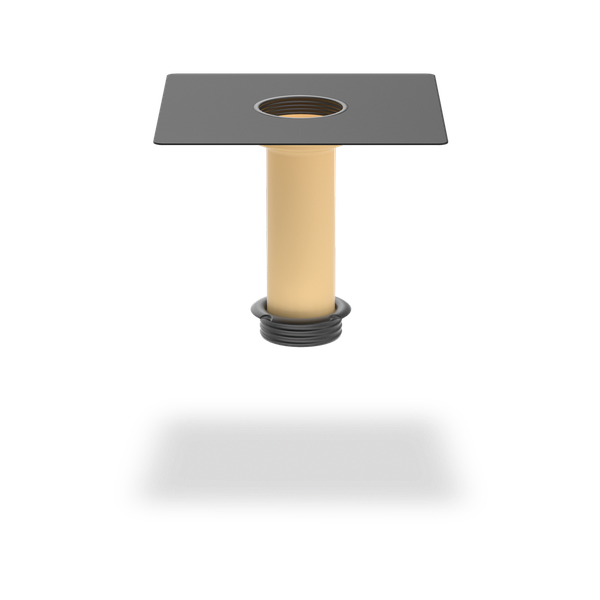

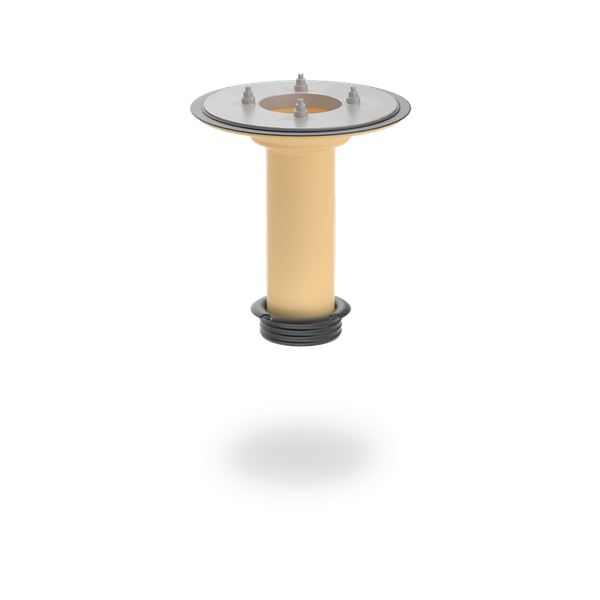

Sélection d’articles

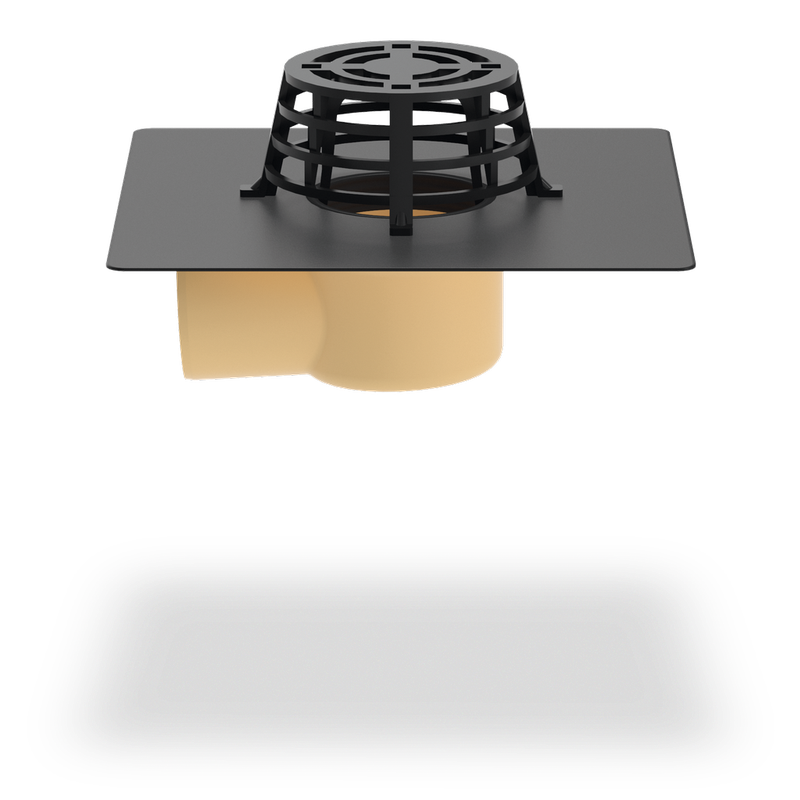

SitaCompact Avaloir de balcon, sortie coudée, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec manchon de raccordement adapté intégré (300 x 300 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier. Fourniture et pose selon les règles de l'art. Complet avec arrêt de gravier. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2 | 2.4 | 3.3 | 4.1 | 4.8 | 5.5 | 6.7 | 7.8 | 8.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 |
SitaCompact sortie coudée et SitaCompact Élément de surélévation dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
SitaCompact Élément de surélévation se compose de :
5.1 Bague d’étanchéité
5.2 Corps de base
SitaCompact Sortie coudée se compose de :
6.1 Arrêt de gravier
6.2 Corps de base
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
SitaCompact Élément de surélévation se compose de :
5.1 Bague d’étanchéité
5.2 Corps de base
SitaCompact Sortie coudée se compose de :
6.1 Arrêt de gravier
6.2 Corps de base
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaDrain Classique avec SitaDrain Canal de jonction et SitaCompact pour dallage sur lit de gravillons
SitaDrain® Terra se compose de :
1.1 Cadre
1.2 Tampons métal-caoutchouc réglables en hauteur
1.3 Grille de visite
2 SitaDrain® Garde-gravier
3 SitaCompact sortie coudée
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaDrain Canal de jonction
6 SitaPipe Acier inoxydable Tuyau
7 SitaPipe Acier inoxydable Coude
8 SitaMore Plaque pare-vapeur flexible
SitaDrain® Classique se compose de :
9.1 Cadre
9.2 Pieds en caoutchouc réglables en hauteur
9.3 Grille de visite
1.1 Cadre
1.2 Tampons métal-caoutchouc réglables en hauteur
1.3 Grille de visite
2 SitaDrain® Garde-gravier
3 SitaCompact sortie coudée
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaDrain Canal de jonction
6 SitaPipe Acier inoxydable Tuyau
7 SitaPipe Acier inoxydable Coude
8 SitaMore Plaque pare-vapeur flexible
SitaDrain® Classique se compose de :
9.1 Cadre
9.2 Pieds en caoutchouc réglables en hauteur
9.3 Grille de visite
Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaCompact coudé avec SitaCompact bague de retenue dans une structure de toit non ventilée avec dallage et SitaDrain Terra
1 SitaAttika Plaque de recouvrement de façade
2 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
3 SitaMore Plaque pare-vapeur
4 SitaPipe Acier inoxydable Tuyau
4 SitaPipe Acier inoxydable Collier de serrage
SitaCompact Sortie coudée se compose de :
6.1 Corps de base
6.2 Manchon de raccordement adapté
SitaCompact Bague de retenue se compose de :
7.1 Bague de retenue
7.2 Bague d’étanchéité
SitaDrain® Terra se compose de :
8.1 Grille de visite
8.2 Cadre
8.3 Tampons métal-caoutchouc réglables en hauteur
2 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
3 SitaMore Plaque pare-vapeur
4 SitaPipe Acier inoxydable Tuyau
4 SitaPipe Acier inoxydable Collier de serrage
SitaCompact Sortie coudée se compose de :
6.1 Corps de base
6.2 Manchon de raccordement adapté
SitaCompact Bague de retenue se compose de :
7.1 Bague de retenue
7.2 Bague d’étanchéité
SitaDrain® Terra se compose de :
8.1 Grille de visite
8.2 Cadre
8.3 Tampons métal-caoutchouc réglables en hauteur
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaCompact abgewinkelt erhöhter Einbau für die Notentwässerung im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS
3 SitaMore Dampfsperrplatte
4 SitaPipe Edelstahl Rohr
5 SitaPipe Edelstahl Sicherungsschelle
SitaCompact abgewinkelt bestehend aus:
6.1 Wunschanschlussmanschette
6.2 Grundkörper
SitaDrain® Terra bestehend aus:
7.1 Gitterrost
7.2 Rahmen
8 SitaDrain® Gelenkfüße
2 SitaMore Dichtmanschette für WDVS
3 SitaMore Dampfsperrplatte
4 SitaPipe Edelstahl Rohr
5 SitaPipe Edelstahl Sicherungsschelle
SitaCompact abgewinkelt bestehend aus:
6.1 Wunschanschlussmanschette
6.2 Grundkörper
SitaDrain® Terra bestehend aus:
7.1 Gitterrost
7.2 Rahmen
8 SitaDrain® Gelenkfüße
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
