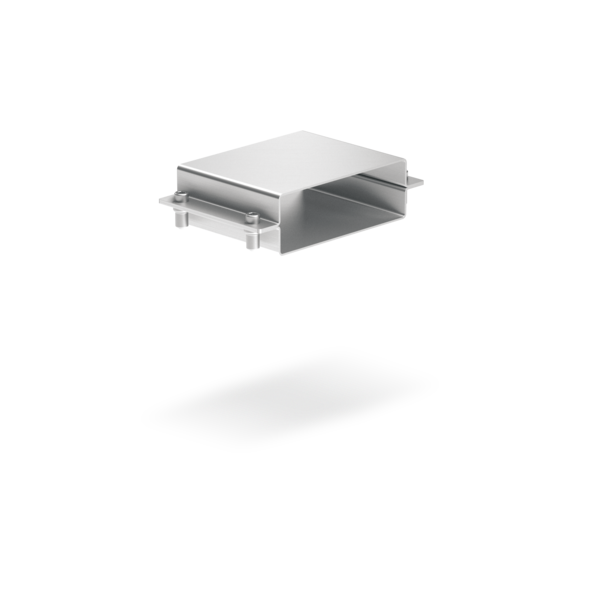

SitaKaskade Flat

Raccord

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable

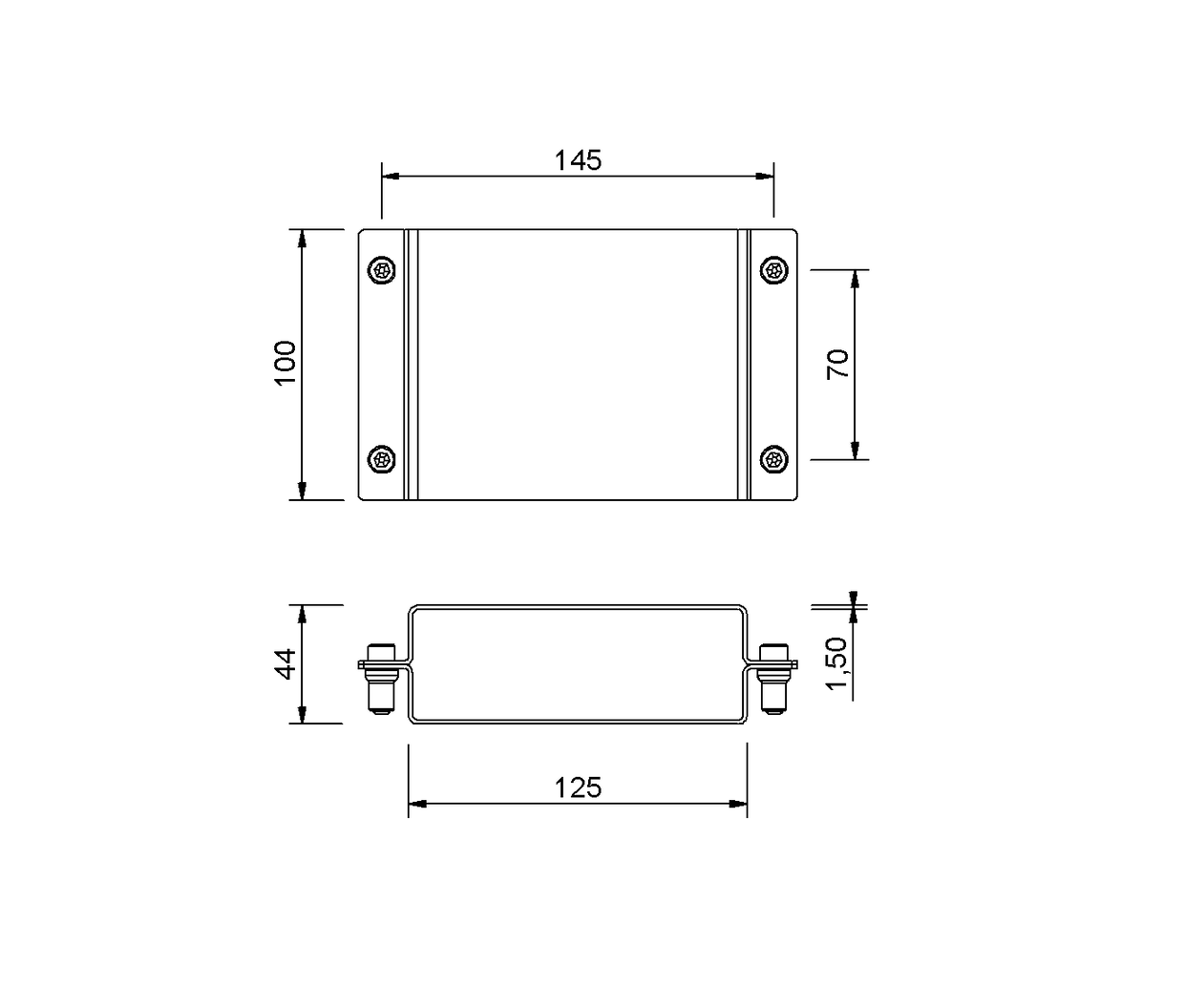

Schéma technique

Exemples d'installation

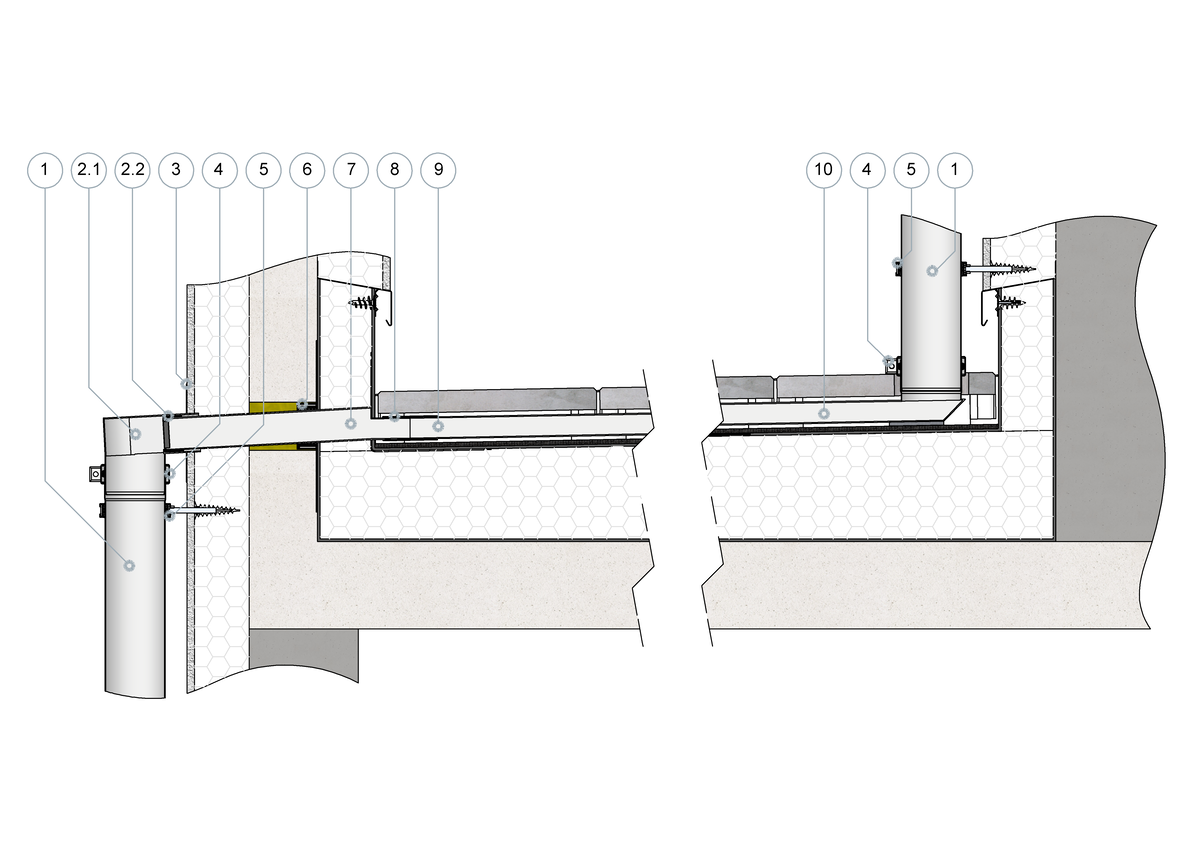

SitaKaskade Flat dans une structure non ventilée, pour surface de toiture exploitée

1 SitaPipe Acier inoxydable Tuyau

SitaTurbo Raccord adaptateur sur tuyau en acier inoxydable SitaPipe se compose de :

2.1 Raccord adaptateur
2.2 Bague d’étanchéité

3 SitaTurbo Plaque de recouvrement de façade
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaPipe Acier inoxydable Collier d’attache
6 SitaTurbo Plaque pare-vapeur
7 SitaKaskade Flat Passage à travers l’acrotère
8 SitaKaskade Flat Raccord
9 SitaKaskade Flat Conduite plate
10 SitaKaskade Flat Support du tuyau de descente

Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage sur plots
Tapis de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaKaskade Flat	N° d'article
Raccord
Raccord	330403	Voir le produit
