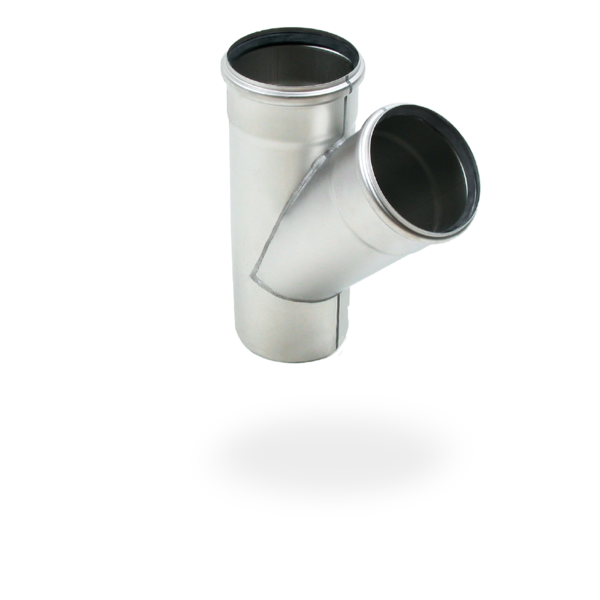

SitaPipe Acier inoxydable
Embranchement 45°
- Produits
SitaPipe acier inoxydable
Embranchement 45°
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

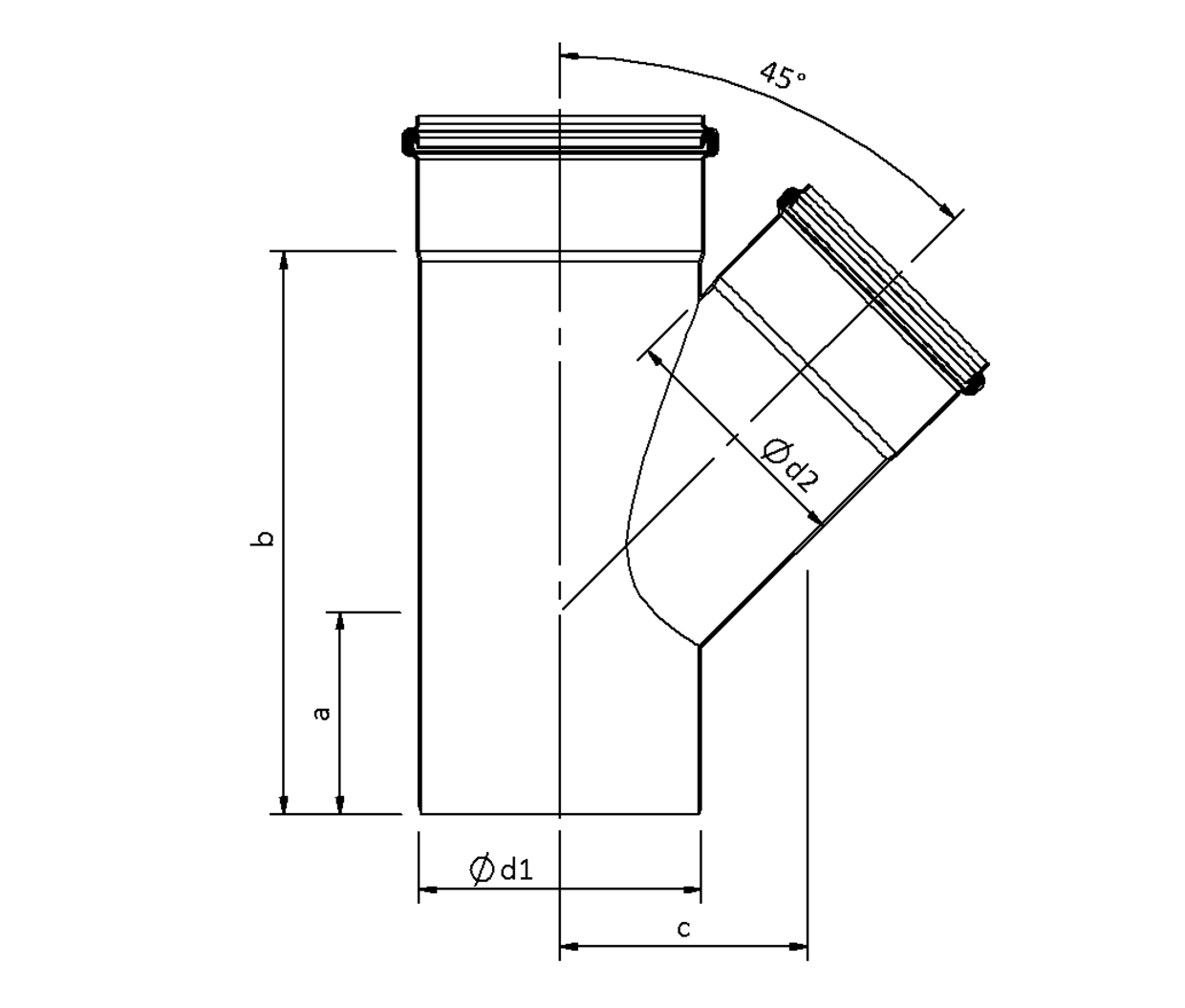

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 100 | 110 | 91 | 236 | 105 | 110 | 110 |
| 100 | 110 | 42 | 147 | 84 | 110 | 50 |
| 100 | 110 | 60 | 181 | 95 | 110 | 75 |
| 70 | 75 | 74 | 179 | 78 | 75 | 75 |
| 125 | 125 | 90 | 250 | 110 | 125 | 110 |
| 125 | 125 | 103 | 273 | 120 | 125 | 125 |
| 125 | 125 | 65 | 200 | 100 | 125 | 75 |
| 150 | 160 | 80 | 258 | 131 | 160 | 110 |
| 200 | 200 | 123 | 359 | 177 | 200 | 160 |
| 50 | 50 | 62 | 133 | 54 | 50 | 50 |
| 70 | 75 | 56 | 144 | 66 | 75 | 50 |
| 150 | 160 | 120 | 331 | 156 | 160 | 160 |
| 200 | 200 | 151 | 415 | 194 | 200 | 200 |
| 80 | 82 | 57 | 149 | 72 | 82 | 50 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaPipe Acier inoxydable Embranchement 45°, en acier inoxydable, n° de matériau 1.4301 ou 1.4404 (DN 200/150 & DN 200/200), selon NBN EN 1124, système de raccord enfichable avec bague d’étanchéité à lèvres en EPDM prémontée à l’usine dans le manchon, extrémité en pointe avec angle 20° pour un enfichage facilité dans le manchon. Pièces moulées décapées entièrement au trempé avec finition argent mat lisse. Fourniture et pose selon les règles de l’art.
SitaPipe Acier inoxydable Tuyau sur base dans un système d’isolation thermique extérieure par enduit
1 SitaPipe Acier inoxydable Tuyau de nettoyage
2 SitaPipe Acier inoxydable Raccord adaptateur excentrique
3 SitaPipe Acier inoxydable Tuyau
4 SitaPipe Acier inoxydable Collier d’attache
5 SitaPipe Acier inoxydable Collier de serrage
2 SitaPipe Acier inoxydable Raccord adaptateur excentrique
3 SitaPipe Acier inoxydable Tuyau
4 SitaPipe Acier inoxydable Collier d’attache
5 SitaPipe Acier inoxydable Collier de serrage
Construction murale de l'intérieur vers l'extérieur selon les règles techniques généralement reconnues (aaRdT) avec :
- Enduit de finition et peinture
- Isolation thermique
- Construction murale
SitaVasant avec arrêt de gravier dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité
SitaVasant se compose de :
7.1 Tuyau
7.2 Plaque pare-vapeur
7.3 Collier de serrage
7.4 Avaloir
8 SitaVasant Arrêt de gravier
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité
SitaVasant se compose de :
7.1 Tuyau
7.2 Plaque pare-vapeur
7.3 Collier de serrage
7.4 Avaloir
8 SitaVasant Arrêt de gravier
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaDSS Indra Set d’évacuation principale dans une toiture non ventilée
SitaDSS Indra Set d'évacuation principale se compose de :
1.1 SitaPipe Acier inoxydable Tuyau
1.2 SitaPipe Acier inoxydable Collier d'attache
1.3 SitaPipe Acier inoxydable Collier de serrage
1.4 SitaPipe Acier inoxydable Coude 87,5°
1.5 SitaMore Plaque pare-vapeur flexible
1.6 SitaIndra Pièce d’isolation
1.7 SitaPipe Acier inoxydable Tuyau
1.8 SitaDSS Indra Corps de base
1.9 SitaDSS Indra Dispositif Airstop
1.10 SitaDSS Indra Arrêt de gravier
1.11 SitaDSS Indra Bague de fixation pour dispositif Airstop
2 SitaPipe Acier inoxydable Collier de serrage
3 SitaPipe Acier inoxydable Tuyau de nettoyage
4 SitaPipe Acier inoxydable Raccord adaptateur excentrique
5 SitaPipe Acier inoxydable Collier d’attache
1.1 SitaPipe Acier inoxydable Tuyau
1.2 SitaPipe Acier inoxydable Collier d'attache
1.3 SitaPipe Acier inoxydable Collier de serrage
1.4 SitaPipe Acier inoxydable Coude 87,5°
1.5 SitaMore Plaque pare-vapeur flexible
1.6 SitaIndra Pièce d’isolation
1.7 SitaPipe Acier inoxydable Tuyau
1.8 SitaDSS Indra Corps de base
1.9 SitaDSS Indra Dispositif Airstop
1.10 SitaDSS Indra Arrêt de gravier
1.11 SitaDSS Indra Bague de fixation pour dispositif Airstop
2 SitaPipe Acier inoxydable Collier de serrage
3 SitaPipe Acier inoxydable Tuyau de nettoyage
4 SitaPipe Acier inoxydable Raccord adaptateur excentrique
5 SitaPipe Acier inoxydable Collier d’attache
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaDSS Indra Set d’évacuation de secours avec conduite de descente dans une structure non ventilée
SitaDSS Indra Set d’évacuation de secours se compose de :
1.1 SitaPipe Acier inoxydable Tuyau
1.2 SitaPipe Acier inoxydable Collier d’attache
1.3 SitaPipe Acier inoxydable Collier de serrage
1.4 SitaPipe Acier inoxydable Coude 87,5°
1.5 SitaMore Plaque pare-vapeur flexible
1.6 SitaIndra Pièce d’isolation
1.7 SitaPipe Acier inoxydable Tuyau
1.8 SitaDSS Indra Corps de base
1.9 Élément de retenue avec dispositif Airstop
1.10 Bague d’étanchéité
2 SitaPipe Acier inoxydable Collier de serrage
3 SitaPipe Acier inoxydable Coude 45°
1.1 SitaPipe Acier inoxydable Tuyau
1.2 SitaPipe Acier inoxydable Collier d’attache
1.3 SitaPipe Acier inoxydable Collier de serrage
1.4 SitaPipe Acier inoxydable Coude 87,5°
1.5 SitaMore Plaque pare-vapeur flexible
1.6 SitaIndra Pièce d’isolation
1.7 SitaPipe Acier inoxydable Tuyau
1.8 SitaDSS Indra Corps de base
1.9 Élément de retenue avec dispositif Airstop
1.10 Bague d’étanchéité
2 SitaPipe Acier inoxydable Collier de serrage
3 SitaPipe Acier inoxydable Coude 45°
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaEasy Go pour l’évacuation principale dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
7 SitaEasy Go
SitaEasy Arrêt de gravier se compose de :
8.1 Dispositif d’arrêt
8.2 Panier pour arrêt de gravier
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
7 SitaEasy Go
SitaEasy Arrêt de gravier se compose de :
8.1 Dispositif d’arrêt
8.2 Panier pour arrêt de gravier
9 SitaPipe Acier inoxydable Tuyau de nettoyage
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaRondo rehaussé avec conduite de descente dans une toiture non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
SitaRondo se compose de :
7.1 Arrêt de gravier avec équerre de fixation
7.2 Bride libre et manchons d’étanchéité
7.3 Rondelles plates, écrous et couvercles de protection
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
SitaRondo se compose de :
7.1 Arrêt de gravier avec équerre de fixation
7.2 Bride libre et manchons d’étanchéité
7.3 Rondelles plates, écrous et couvercles de protection
8 SitaPipe Acier inoxydable Coude 45°
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaKaskade Passage Fluid avec SitaCompact pour l’évacuation principale dans une structure non ventilée
1 SitaCompact Pièce d'isolation
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDrain® Cadre de surface se compose de :
4.1 Cadre
4.2 Grille de visite
5. SitaKaskade Passage Fluid
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Collier d’attache
9 SitaAttika Plaque de recouvrement de façade
10 SitaPipe Acier inoxydable Coude
11 SitaMore Plaque pare-vapeur flexible
2 SitaCompact Sortie verticale
SitaCompact Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDrain® Cadre de surface se compose de :
4.1 Cadre
4.2 Grille de visite
5. SitaKaskade Passage Fluid
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaPipe Acier inoxydable Tuyau
8 SitaPipe Acier inoxydable Collier d’attache
9 SitaAttika Plaque de recouvrement de façade
10 SitaPipe Acier inoxydable Coude
11 SitaMore Plaque pare-vapeur flexible
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaKaskade Inside dans une toiture non ventilée et dalles sur picots pour le raccord au tuyau de descente dans un système d’isolation thermique extérieure par enduit
SitaKaskade Inside pour tuyau de descente se compose de :
1.1 SitaPipe Acier inoxydable Coude 87,5°
1.2 SitaPipe Acier inoxydable Collier de serrage
1.3 SitaMore Plaque pare-vapeur flexible
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
1.6 SitaPipe Acier inoxydable Coude 30°
1.7 SitaPipe Acier inoxydable Coude 15°
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Collier d’attache
4 SitaPipe Acier inoxydable Collier de serrage
1.1 SitaPipe Acier inoxydable Coude 87,5°
1.2 SitaPipe Acier inoxydable Collier de serrage
1.3 SitaMore Plaque pare-vapeur flexible
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
1.6 SitaPipe Acier inoxydable Coude 30°
1.7 SitaPipe Acier inoxydable Coude 15°
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Collier d’attache
4 SitaPipe Acier inoxydable Collier de serrage
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaCompact Fluid Évacuation linéaire pour balcons à membrane d’étanchéité liquide et dallage
1 SitaPipe Acier inoxydable Tuyau
2 SitaAttika Plaque de recouvrement de façade
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaCompact Fluid Grille plate
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Pièce de rattrapage
8 SitaCompact Fluid Support tuyau
2 SitaAttika Plaque de recouvrement de façade
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaCompact Fluid Grille plate
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Pièce de rattrapage
8 SitaCompact Fluid Support tuyau
Toiture 1 avec synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :
Toiture 2 avec étanchéité synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité synthétique liquide
- Élément porteur
Toiture 2 avec étanchéité synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Tapis de protection
- Étanchéité synthétique liquide
- Élément porteur
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
