SitaVent
płyta główna
Atrybuty
- Izolacja termiczna
- Wyjątkowa odporność na czynniki atmosferyczne (promieniowanie UV/IR)
- Odporny na typowe zanieczyszczenia środowiska
- Odporny na wstrząsy i uderzenia
- Wykonane z trwałych materiałów

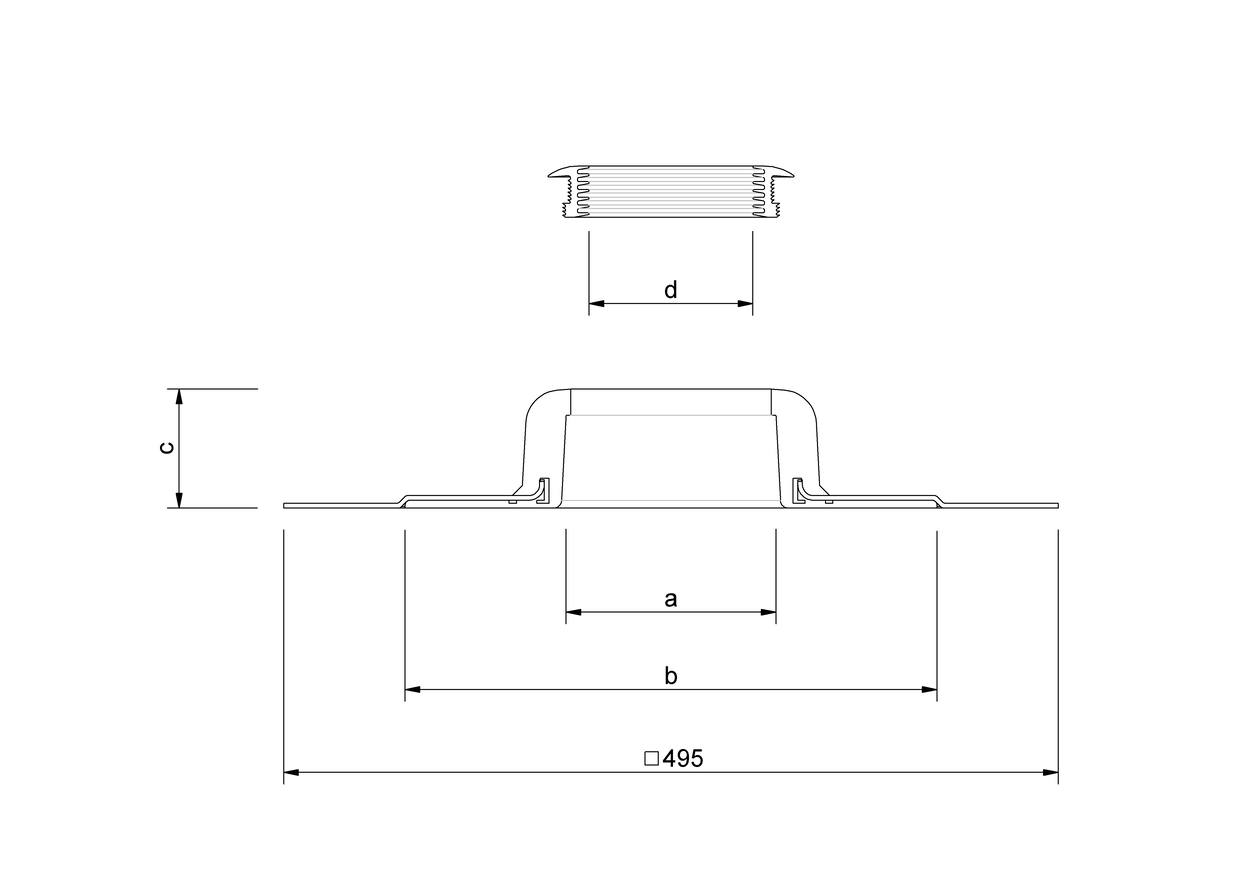

Rysunek techniczny
| Średnica nominalna DN | Przejście / otwór roboczy (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|
| 100 | 170 | 134 | 340 | 76 | 105 |
| 150 | 220 | 190 | 376 | 80 | 155 |
Tekst wykonania
MultiCAD und BIM-Daten
Wybór artykułu
SitaVent płyta główna, z poliuretanu, o średnicach nominalnych DN 100 lub DN 150, z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym (495 mm × 495 mm), dopasowanym do izolacji dachu. Komplet obejmuje siedmiowargową uszczelkę i środek smarny. Element dostarczany gotowy do montażu.
