SitaAttika
Cladding cover plate
- Products
Accessories
Cladding cover plate
Attributes
- Screwless fastening
- Matt surface

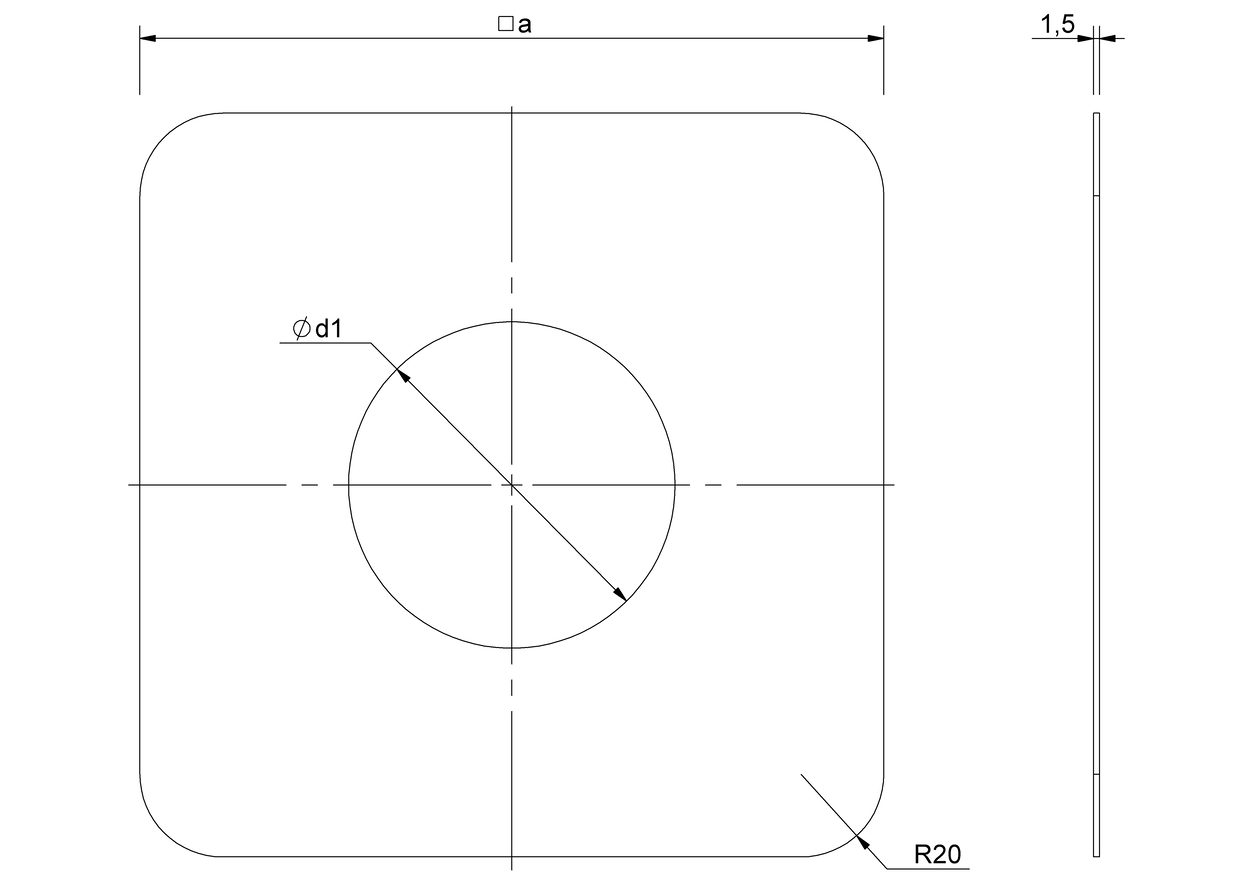

Technical drawing
| Size DN | a (mm) | d1 (mm) |
|---|---|---|
| 100 | 215 | 114 |
| 125 | 230 | 129 |
| 150 | 265 | 165 |
| 50 | 155 | 54 |
| 70 | 180 | 79 |
| 200 | 303 | 203 |
Performance text
MultiCAD und BIM-Daten
Downloads
PDF TechnischeZeichnung_E189026_en.pdf
PDF TechnischeZeichnung_E189027_en.pdf
PDF TechnischeZeichnung_E189028_en.pdf
PDF TechnischeZeichnung_E189029_en.pdf
PDF TechnischeZeichnung_E189045_en.pdf
DWG TZ_DB_SitaAttika_Fassaden_Abdeckplatte_DN100.DWG
DWG TZ_DB_SitaAttika_Fassaden_Abdeckplatte_DN125.DWG
DWG TZ_DB_SitaAttika_Fassaden_Abdeckplatte_DN150.DWG
DWG TZ_DB_SitaAttika_Fassaden_Abdeckplatte_DN200.DWG
DWG TZ_DB_SitaAttika_Fassaden_Abdeckplatte_DN50.DWG
DWG TZ_DB_SitaAttika_Fassaden_Abdeckplatte_DN70.DWG
Article selection
SitaAttika cladding cover plate, made of rust-proof stainless steel, material number 1.4301, to cover the parapet or wall opening in sizes DN 50 to DN 200, material thickness 1.5 mm, supply and install to professional standards.
