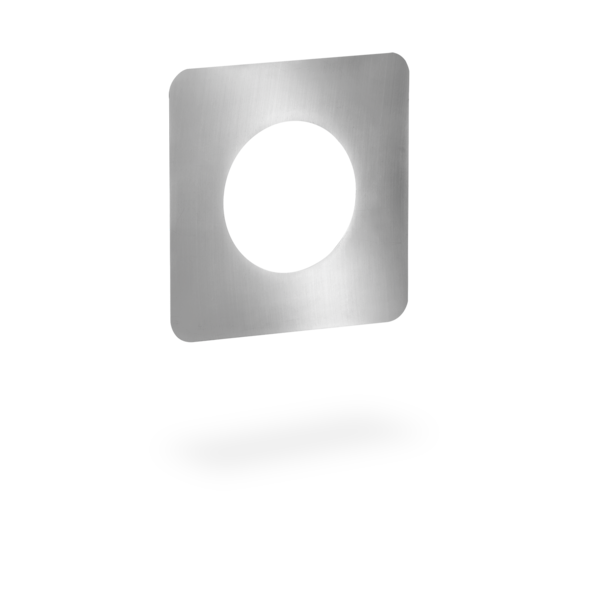

SitaAttika
Gevelafdekplaat
Productkenmerken
- Schroefloze bevestiging
- Mat oppervlak

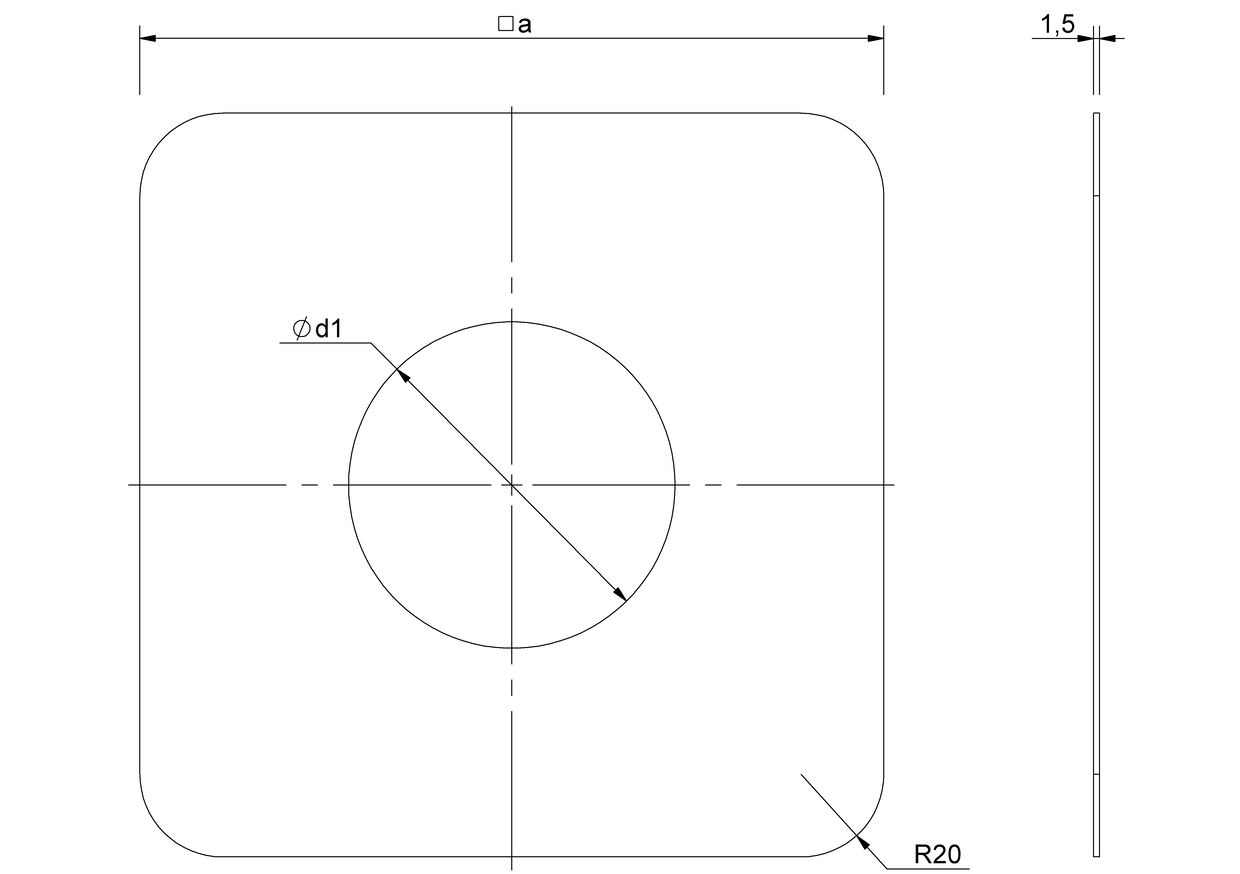

Technische tekening
| Nominale diameter DN | a (mm) | d1 (mm) |
|---|---|---|
| 100 | 215 | 114 |
| 125 | 230 | 129 |
| 150 | 265 | 165 |
| 50 | 155 | 54 |
| 70 | 180 | 79 |
| 200 | 303 | 203 |
| Nominale diameter DN | a (mm) | d1 (mm) |
|---|---|---|
| 100 | 215 | 114 |
| 125 | 230 | 129 |
| 150 | 265 | 165 |
| 50 | 155 | 54 |
| 70 | 180 | 79 |
| 200 | 303 | 203 |
