SitaCompact Fluid

Support tuyau

Foto_S_SitaCompact_Fluid_Rohraufnhame.tif

Produits
Accessoires
SitaCompact Fluid
199023

Caractéristiques

Numéro d'article

199023

Compatibilité

SitaCompact Fluid, SitaConcrete

Matériau

ABS (acrylonitrile butadiène styrène)

Couleur

Gris

Hauteur

160 mm

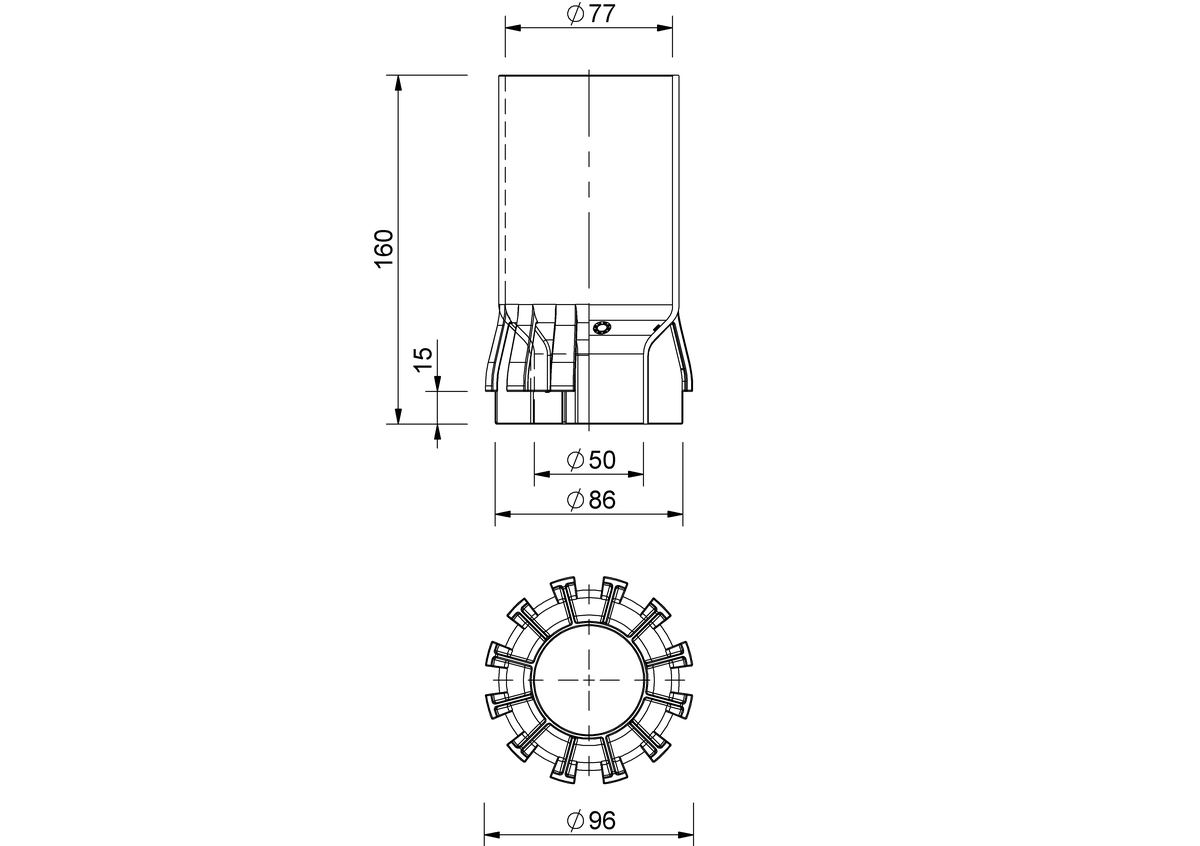

Schéma technique

Texte explicatif

SitaCompact Fluid Support tuyau, en ABS (acrylonitrile butadiène styrène), pour la réception du tuyau de descente de balcons supérieurs et l’évacuation des eaux pluviales dans l’avaloir, pour tuyaux d’un diamètre extérieur maximal de 75 mm. Fourniture et pose selon les règles de l'art.

Exemples d'installation

SitaCompact Fluid Évacuation linéaire pour balcons à membrane d’étanchéité liquide et dallage

1 SitaPipe Acier inoxydable Tuyau
2 SitaAttika Plaque de recouvrement de façade
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaCompact Fluid Grille plate
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Pièce de rattrapage
8 SitaCompact Fluid Support tuyau

Toiture 1 avec synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité synthétique liquide
Élément porteur

Toiture 2 avec étanchéité synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage
Tapis de protection
Étanchéité synthétique liquide
Élément porteur

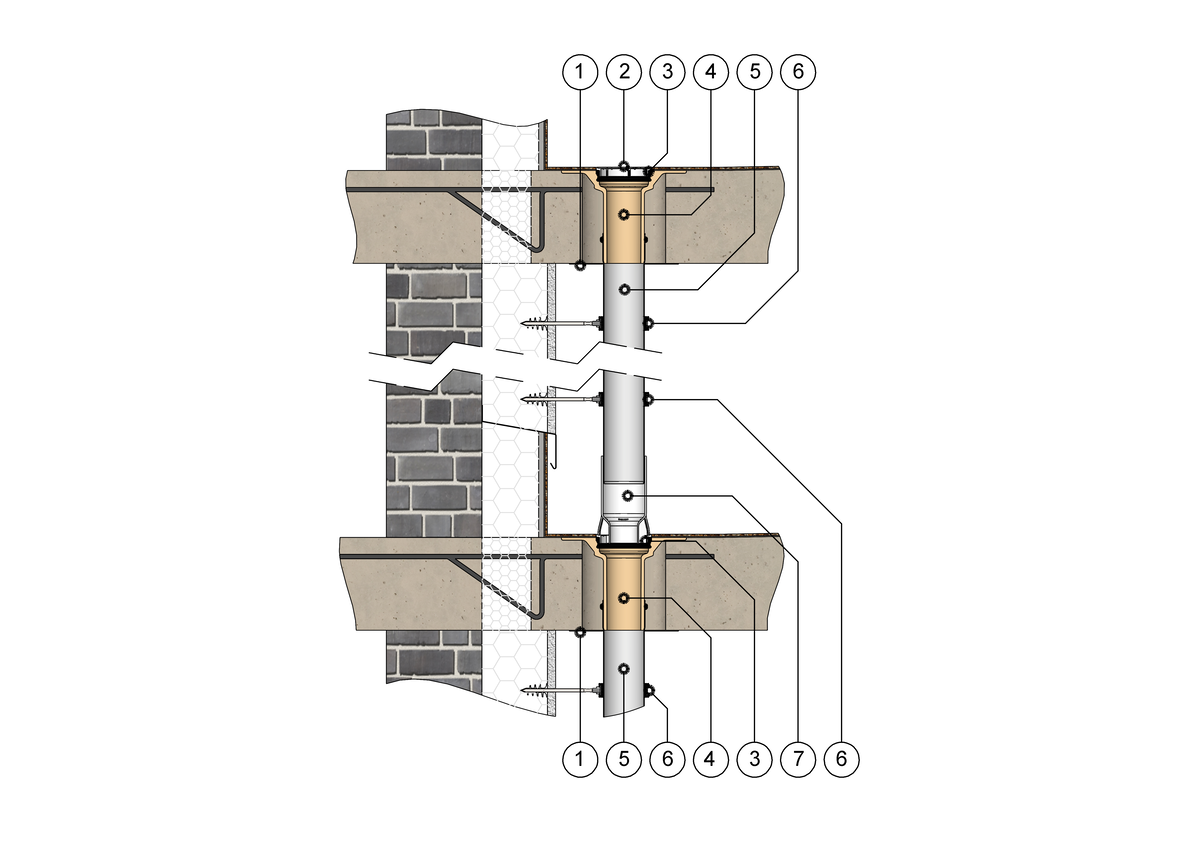

SitaCompact Fluid Évacuation linéaire pour balcons à étanchéité liquide synthétique

1 SitaAttika Plaque de recouvrement de façade
2 SitaCompact Fluid Grille plate
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Support tuyau

Toiture 1 & 2 avec étanchéité synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité synthétique liquide
Élément porteur
