SitaEasy Go

Arrêt de gravier

Produits
SitaEasy Go
SitaEasy Go
189071

Caractéristiques

Numéro d'article

189071

Couleur

Noir

Longueur

250 mm

Largeur

101 mm

Hauteur

140 mm

Catégorie de matériau

Euroclasse E / B2 normalement inflammable

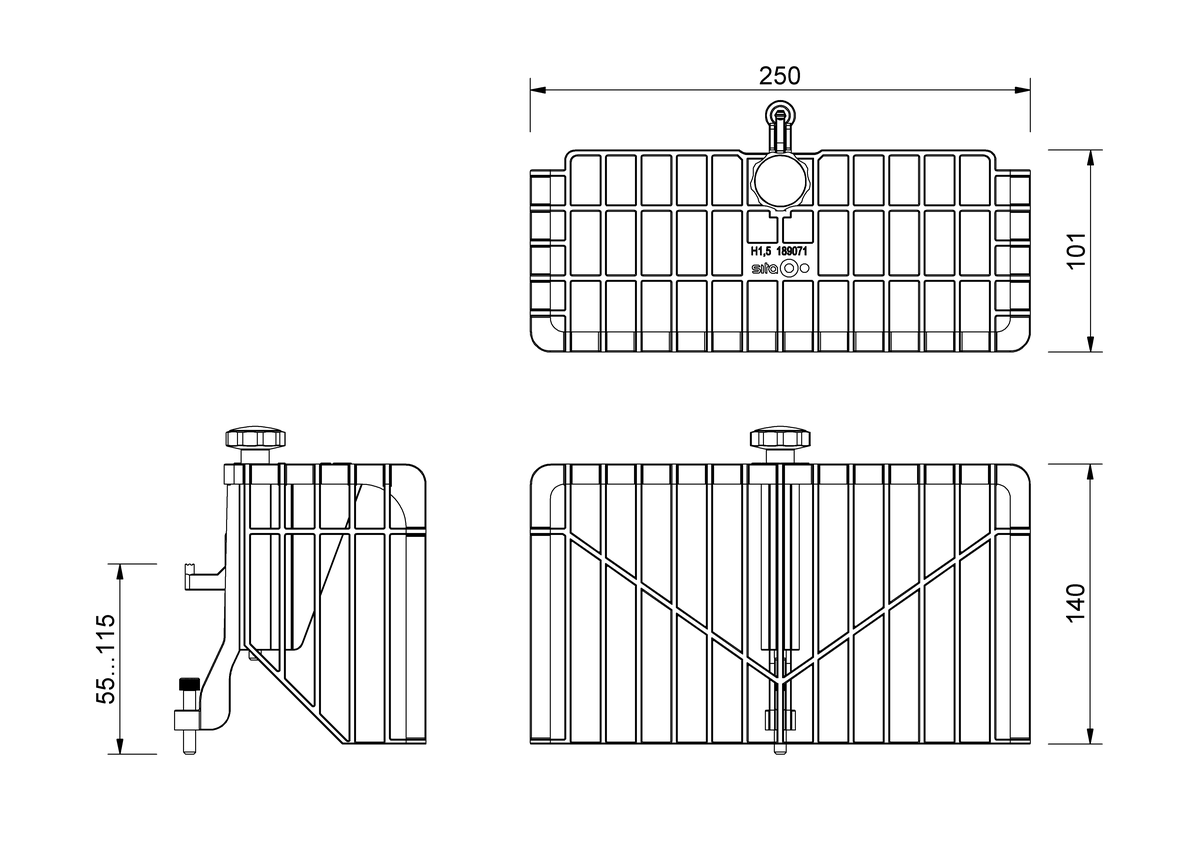

Schéma technique

En polyamide, à serrer dans les avaloirs de toiture

Texte explicatif

SitaEasy Go Arrêt de gravier, en polyamide. À serrer dans la bague de fixation. Fourniture et pose selon les règles de l'art.

Exemples d'installation

SitaEasy Go pour l’évacuation principale dans une structure non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
7 SitaEasy Go

SitaEasy Arrêt de gravier se compose de :
8.1 Dispositif d’arrêt
8.2 Panier pour arrêt de gravier

9 SitaPipe Acier inoxydable Tuyau de nettoyage

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

SitaEasy Go pour l’évacuation de secours rehaussé dans une toiture non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy Go

SitaEasy Go Arrêt de gravier se compose de :
5.1 Dispositif d’arrêt
5.2 Panier pour arrêt de gravier

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction
