SitaCompact
Avaloir de balcon et de terrasse
- Produits
SitaCompact
Avaloir de balcon et de terrasse
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Calorifuge

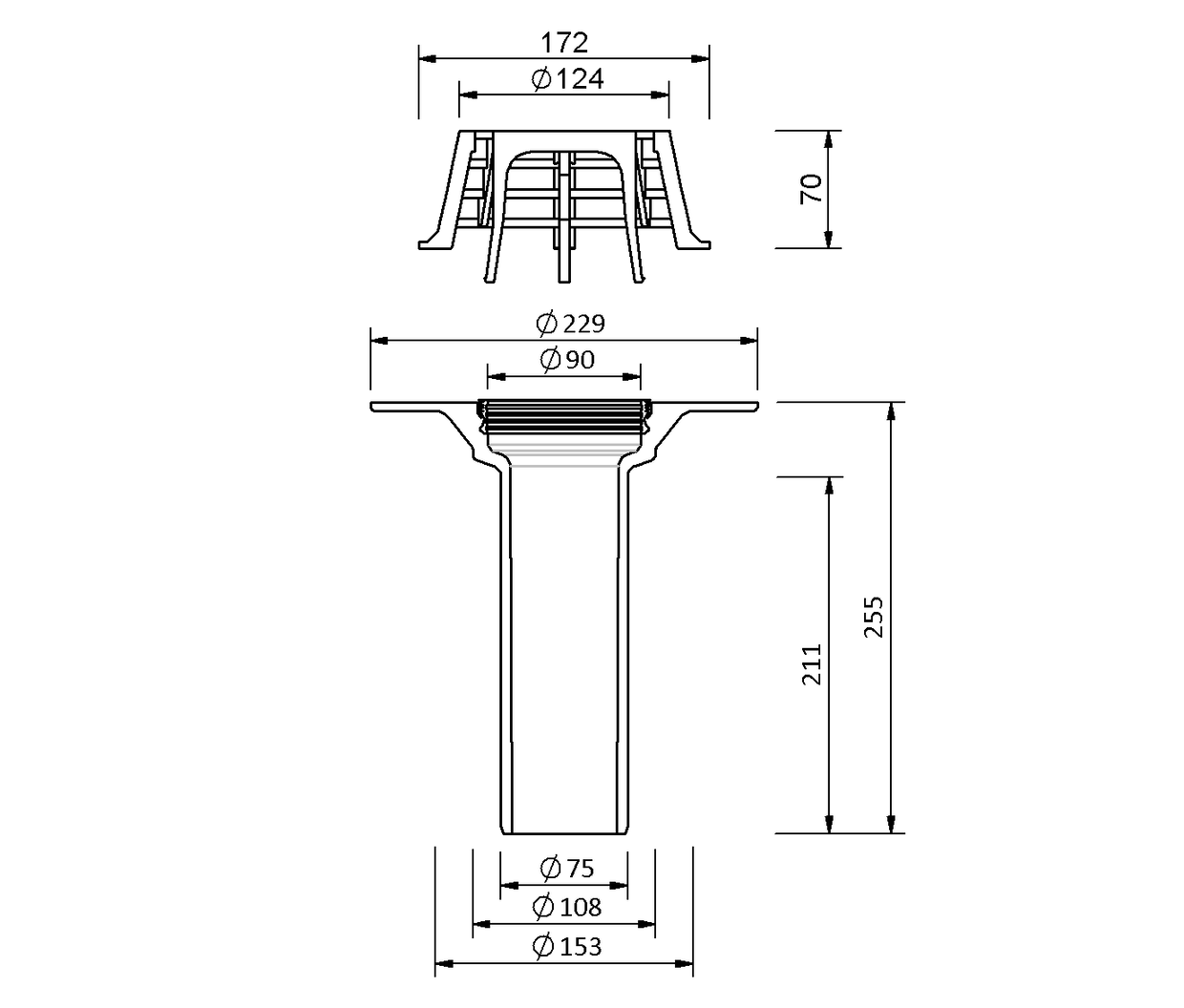

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) |
|---|---|---|
| 70 | 75 | 153 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles

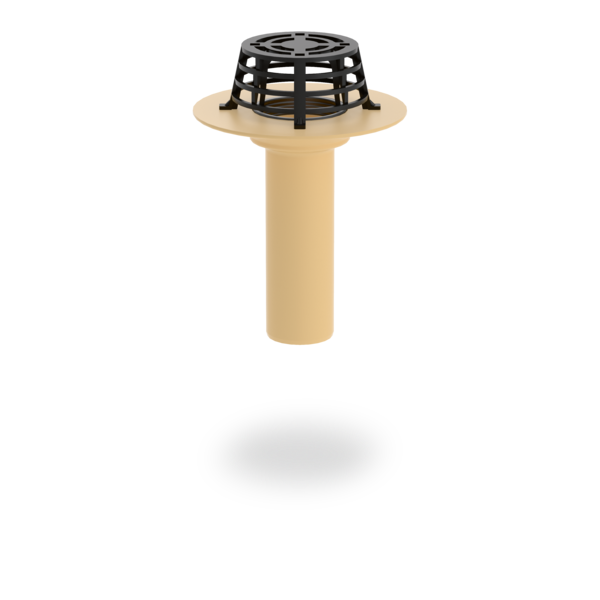

SitaCompact Fluid, sortie verticale, en polyuréthane, calorifuge, selon NBN EN 1253-2, pour membranes d’étanchéité synthétiques liquides, diamètre nominal DN 70. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.1 | 2.5 | 3.4 | 4.2 | 4.9 | 5.6 | 6.6 | 7.5 | 8.8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
SitaCompact Fluid Évacuation linéaire pour balcons à étanchéité liquide synthétique
1 SitaAttika Plaque de recouvrement de façade

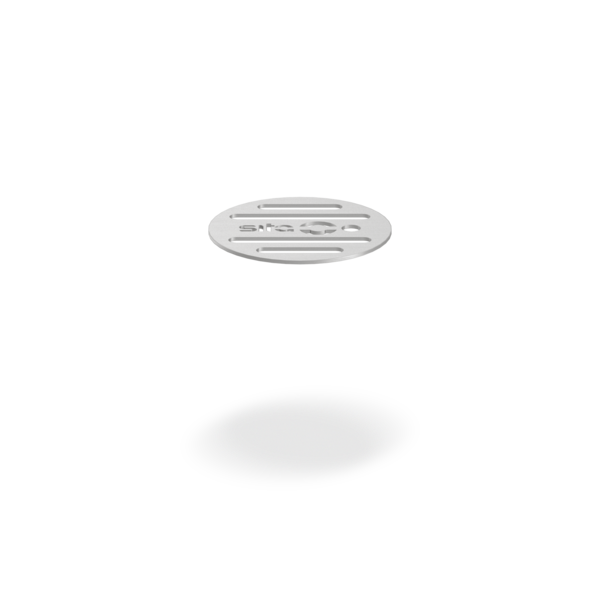

2 SitaCompact Fluid Grille plate
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Support tuyau
2 SitaCompact Fluid Grille plate
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Support tuyau
Toiture 1 & 2 avec étanchéité synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité synthétique liquide
- Élément porteur
SitaCompact Fluid Évacuation linéaire pour balcons à membrane d’étanchéité liquide et dallage
1 SitaPipe Acier inoxydable Tuyau
2 SitaAttika Plaque de recouvrement de façade
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaCompact Fluid Grille plate
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Pièce de rattrapage
8 SitaCompact Fluid Support tuyau
2 SitaAttika Plaque de recouvrement de façade
3 SitaCompact Fluid Couronnement
4 SitaCompact Fluid
5 SitaCompact Fluid Grille plate
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Pièce de rattrapage
8 SitaCompact Fluid Support tuyau
Toiture 1 avec synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :
Toiture 2 avec étanchéité synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité synthétique liquide
- Élément porteur
Toiture 2 avec étanchéité synthétique liquide selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Tapis de protection
- Étanchéité synthétique liquide
- Élément porteur
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaCompact | N° d'article | |||
|---|---|---|---|---|
Fluid sortie verticale DN 70 | ||||
| DN 70 | Bride à coller | 190290 | Voir le produit |
+
