SitaCompact
Balkon- en terrasafvoer
- Producten
SitaCompact
Balkon- en terrasafvoer
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Thermisch geïsoleerd

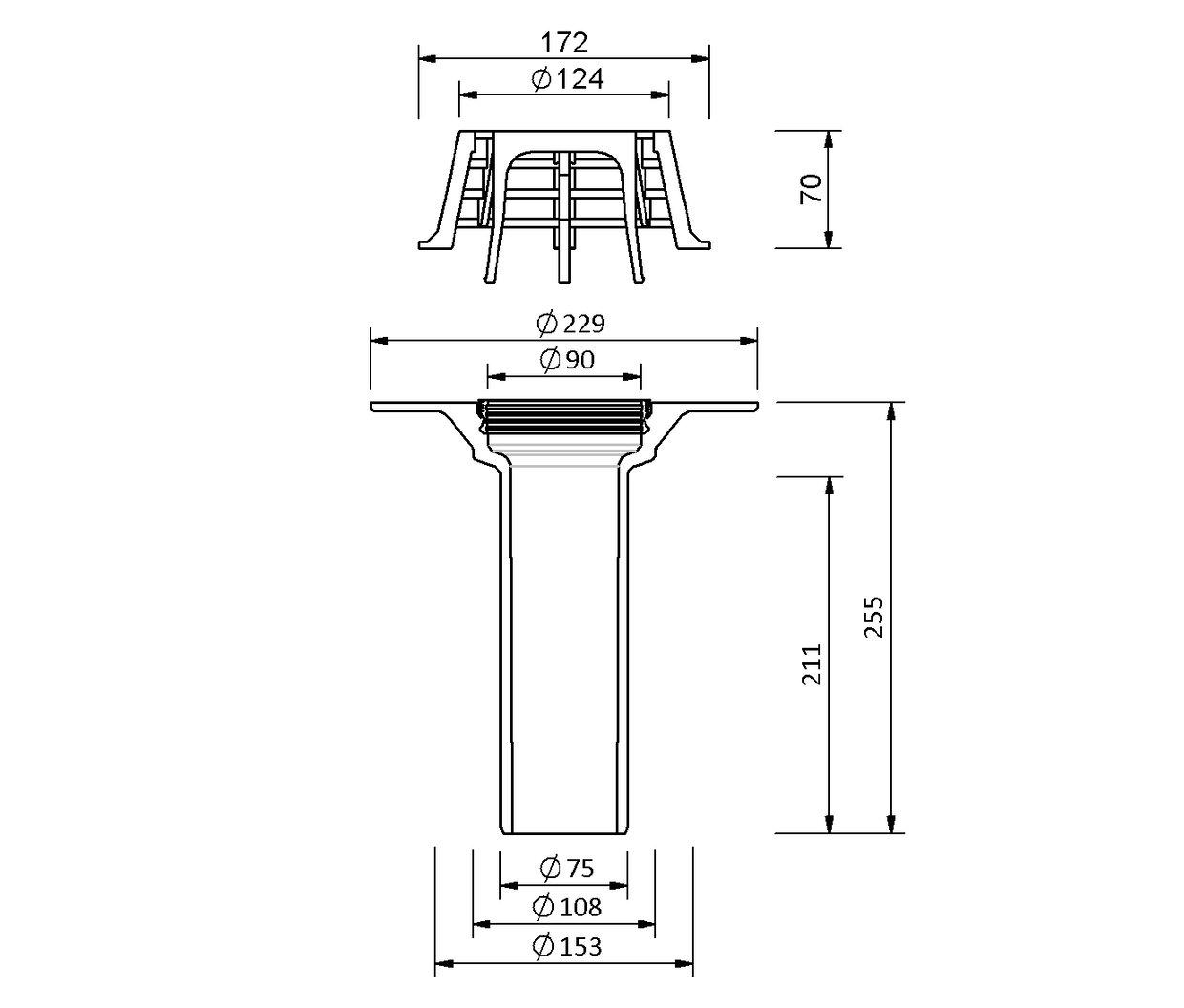

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) |
|---|---|---|
| 70 | 75 | 153 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie

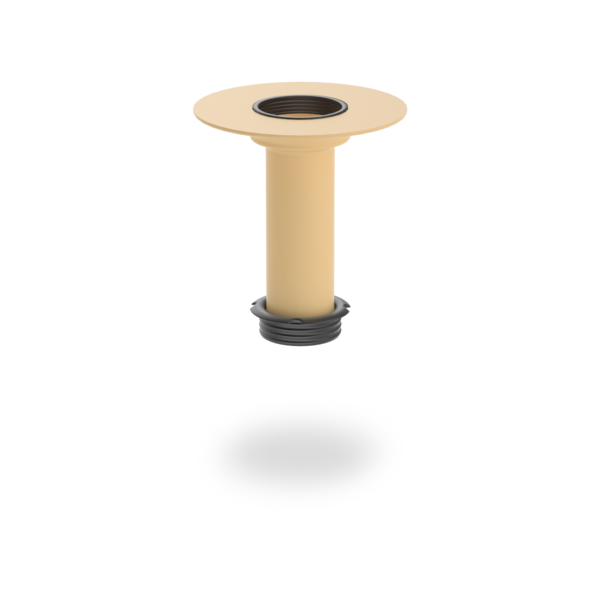

SitaCompact Fluid verticaal, uit polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Voor vloeibare kunststofafdichtingen. Nominale diameter DN 70. Voor directe aansluiting op buizen met schuifmof, voor conventionele dakwaterafvoer, leveren en vakkundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.1 | 2.5 | 3.4 | 4.2 | 4.9 | 5.6 | 6.6 | 7.5 | 8.8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |

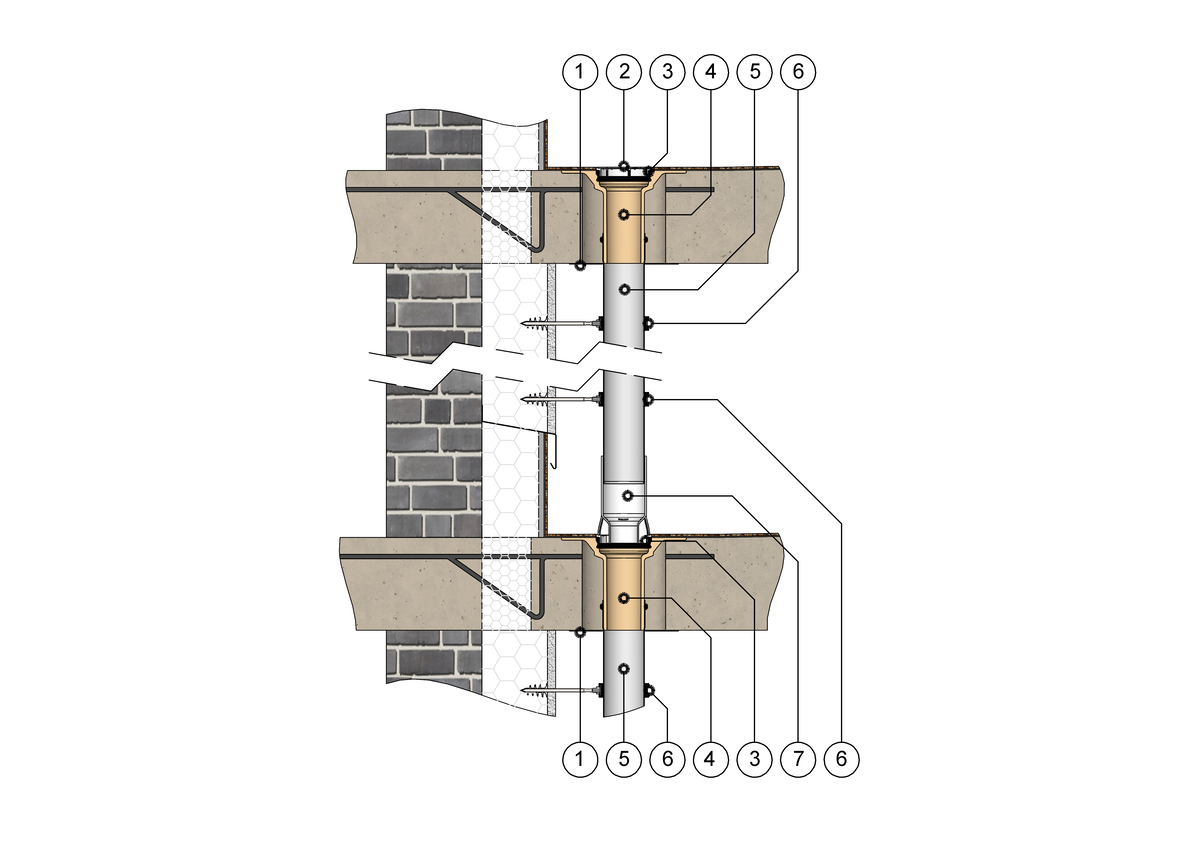

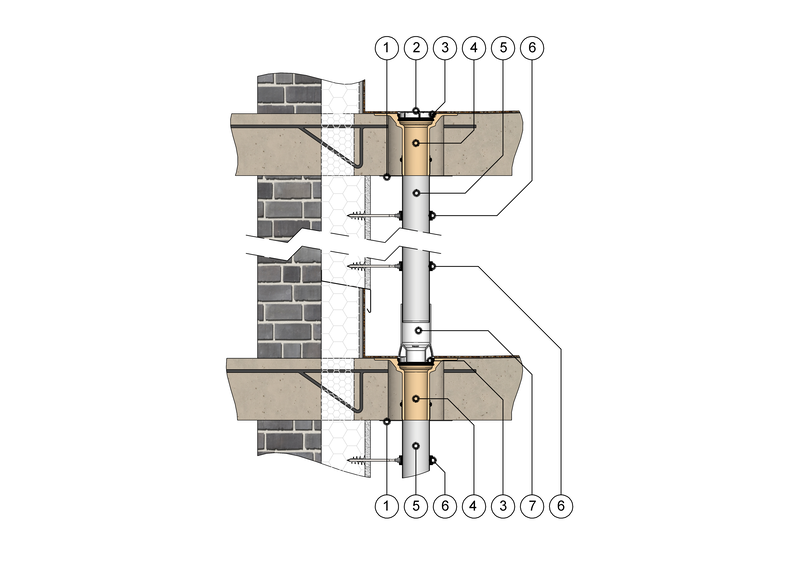

SitaCompact Fluid lijnafwatering voor balkons met vloeibare kunststofafdichting
1 SitaAttika gevelafdekplaat
2 SitaCompact Fluid vlak rooster
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaPipe Edelstahl buis
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid buissteun
2 SitaCompact Fluid vlak rooster
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaPipe Edelstahl buis
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid buissteun
Dakopbouw 1 en 2 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:
- Vloeibare kunststofafdichting
- Onderconstructie
SitaCompact Fluid lijnafwatering voor balkons met vloeibare kunststofafdichting en bekledingsplaten
1 SitaPipe Edelstahl buis
2 SitaAttika gevelafdekplaat
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaCompact Fluid vlak rooster
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid hoogtecompensatiestuk
8 SitaCompact Fluid buissteun
2 SitaAttika gevelafdekplaat
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaCompact Fluid vlak rooster
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid hoogtecompensatiestuk
8 SitaCompact Fluid buissteun
Dakopbouw 1 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:
Dakopbouw 2 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:
- Vloeibare kunststofafdichting
- Onderconstructie
Dakopbouw 2 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:
- Bekledingsplaten
- Beschermmat
- Vloeibare kunststofafdichting
- Onderconstructie
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaCompact | Artikelnummer | |||
|---|---|---|---|---|
Fluid recht (met verticale uitlaat) DN 70 | ||||
| DN 70 | Kleefflens | 190290 | Product tonen |
+
