Variante

SitaCompact Fluid

Opzetstuk

Productkenmerken

Bestand tegen gebruikelijke externe omgevingsinvloeden
Slag- en stootvast
Lange levensduur
Voor gebruikslaagdikten van 4 of 6 mm

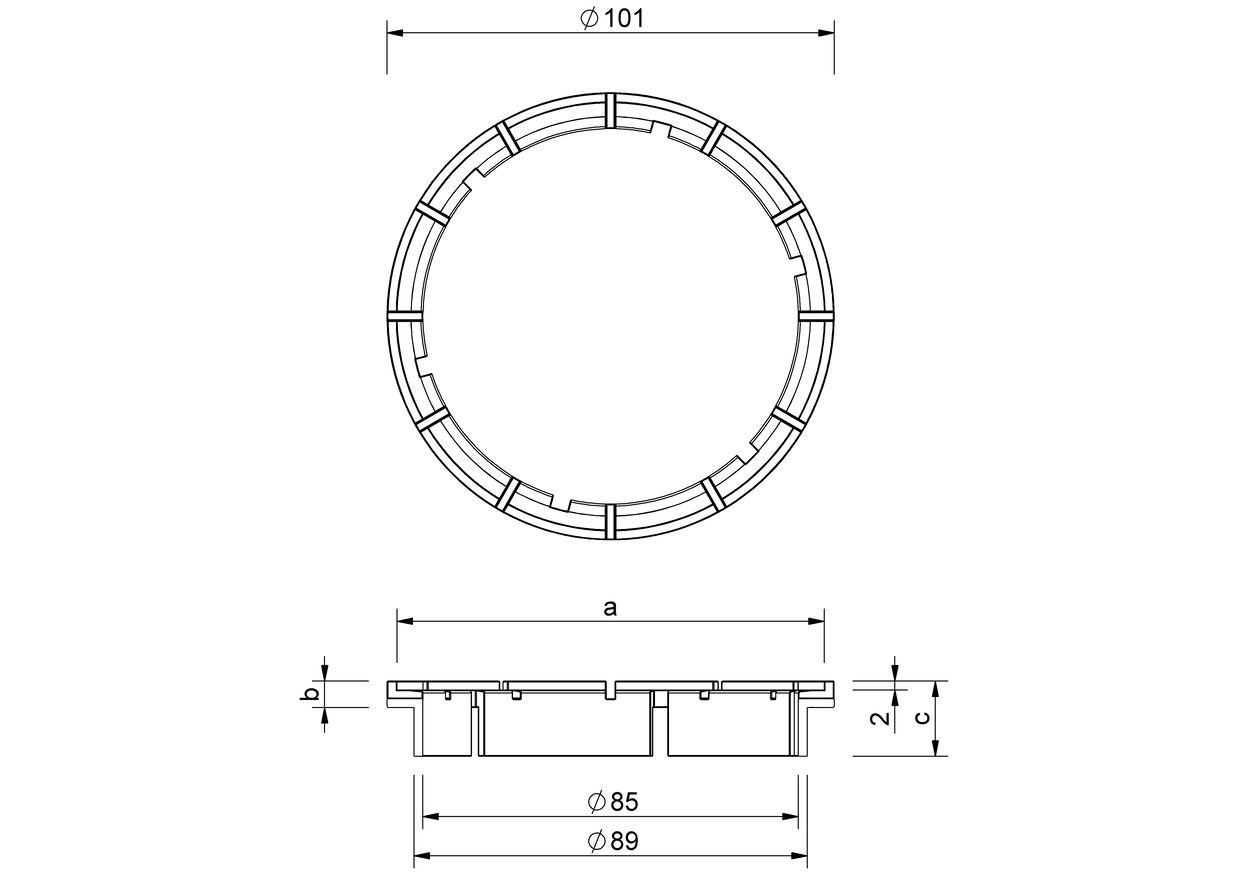

Technische tekening

a (mm)	b (mm)	c (mm)
96	6	17
97	4	15

Prestatiebeschrijving Installatievoorbeelden

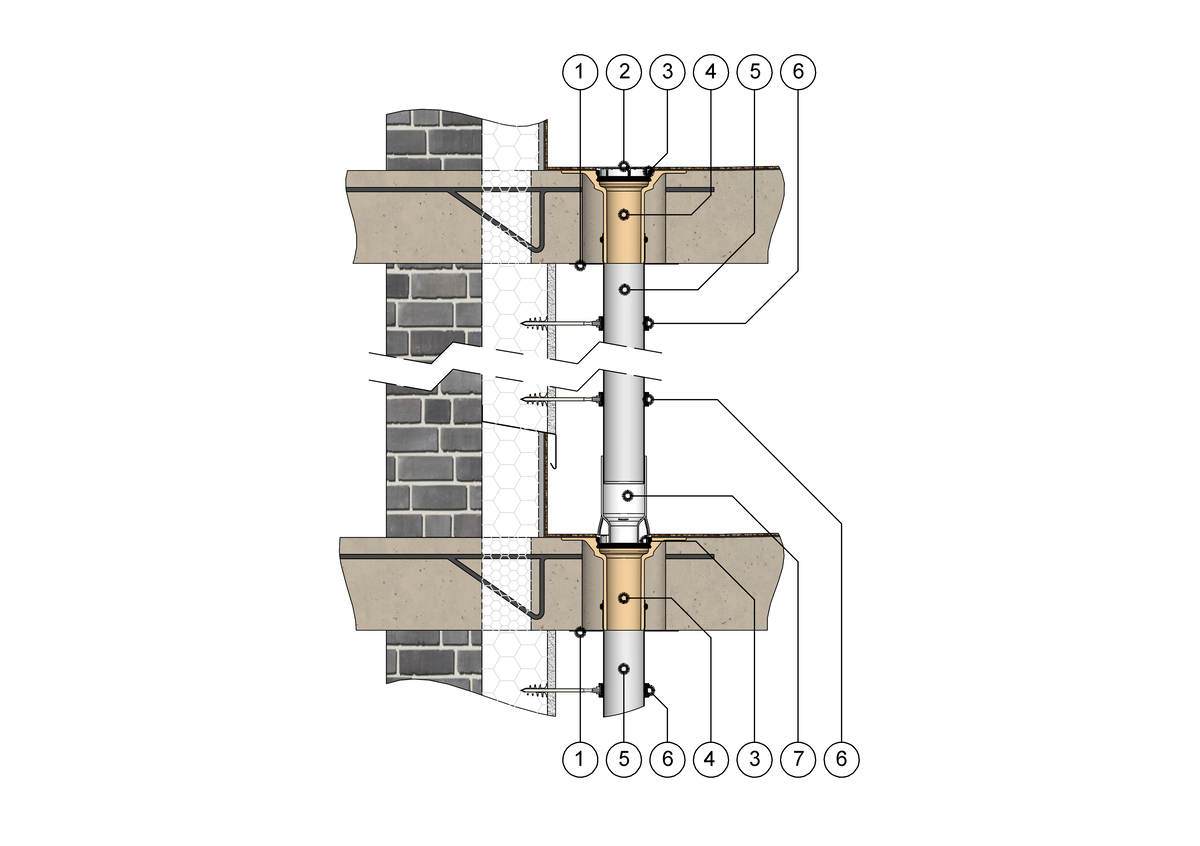

SitaCompact Fluid lijnafwatering voor balkons met vloeibare kunststofafdichting en bekledingsplaten

1 SitaPipe Edelstahl buis
2 SitaAttika gevelafdekplaat
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaCompact Fluid vlak rooster
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid hoogtecompensatiestuk
8 SitaCompact Fluid buissteun

Dakopbouw 1 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Vloeibare kunststofafdichting
Onderconstructie

Dakopbouw 2 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Bekledingsplaten
Beschermmat
Vloeibare kunststofafdichting
Onderconstructie

SitaCompact Fluid lijnafwatering voor balkons met vloeibare kunststofafdichting

1 SitaAttika gevelafdekplaat
2 SitaCompact Fluid vlak rooster
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaPipe Edelstahl buis
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid buissteun

Dakopbouw 1 en 2 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Vloeibare kunststofafdichting
Onderconstructie

Artikelselectie

SitaCompact Fluid			Artikelnummer
Opzetstuk
	4 mm	SitaCompact Fluid	199020	Product tonen
	6 mm	SitaCompact Fluid	199021	Product tonen
