Wariant produktu

SitaCompact Fluid

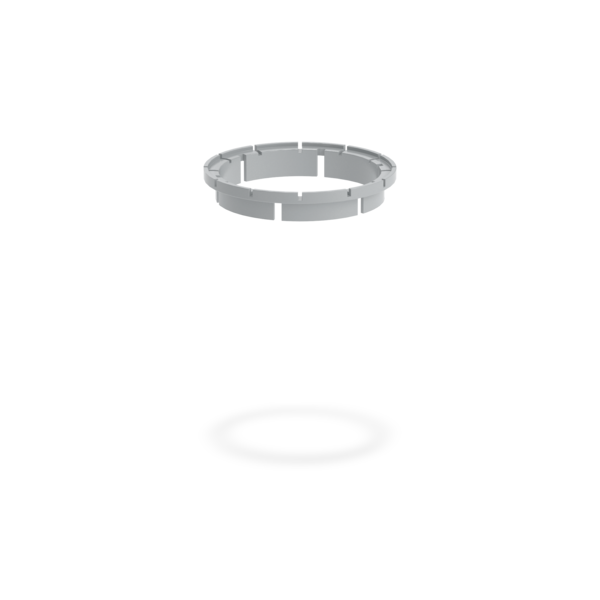

Nasadka

Atrybuty

Odporność na typowe warunki atmosferyczne i zanieczyszczenie środowiska
Odporność na wstrząsy i uderzenia
Wykonana z trwałych materiałów
Grubość warstwy użytkowej od 4 do 6 mm

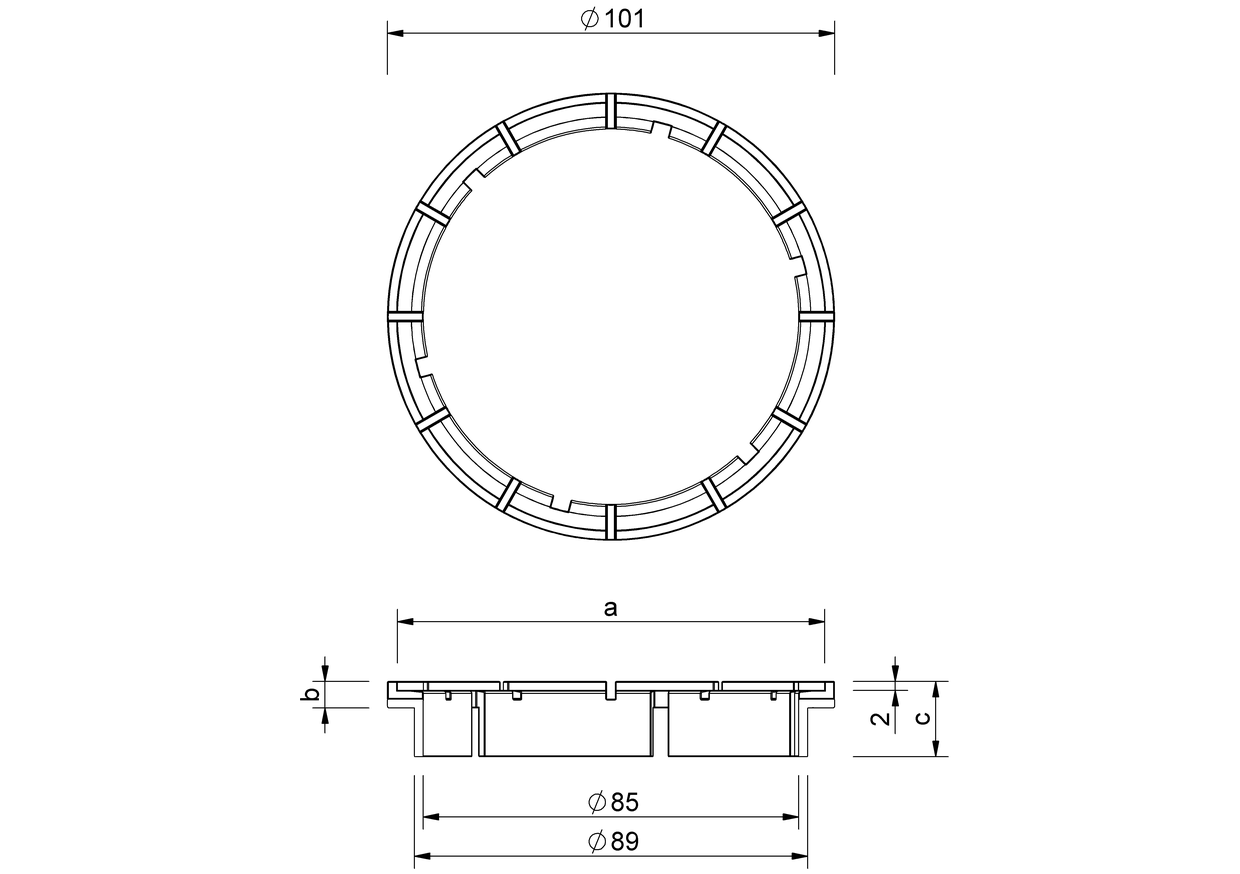

Rysunek techniczny

a (mm)	b (mm)	c (mm)
96	6	17
97	4	15

Tekst wykonania Przykłady instalacji

Odwodnienie liniowe SitaCompact Fluid w balonach z uszczelnieniem ciekłych tworzyw sztucznych i wykładziną płytkową

1 Rura SitaPipe ze stali szlachetnej
2 Maskownica do fasad SitaAttika
3 Nasadka SitaCompact Fluid
4 SitaCompact Fluid
5 Krata płaska SitaCompact Fluid
6 Obejma do rur SitaPipe ze stali szlachetnej
7 Element wyrównujący wysokość SitaCompact Fluid
8 Mocowanie rury SitaCompact Fluid

Konstrukcja dachowa 1 z płynnym tworzywem sztucznym zgodnie z aaRdT z:

uszczelnieniem ciekłym tworzywem sztucznym
konstrukcją dolną

Konstrukcja dachowa 2 z płynnym tworzywem sztucznym zgodnie z aaRdT z:

wykładziną płytkową
matą ochronną
uszczelnieniem ciekłym tworzywem sztucznym
konstrukcją dolną

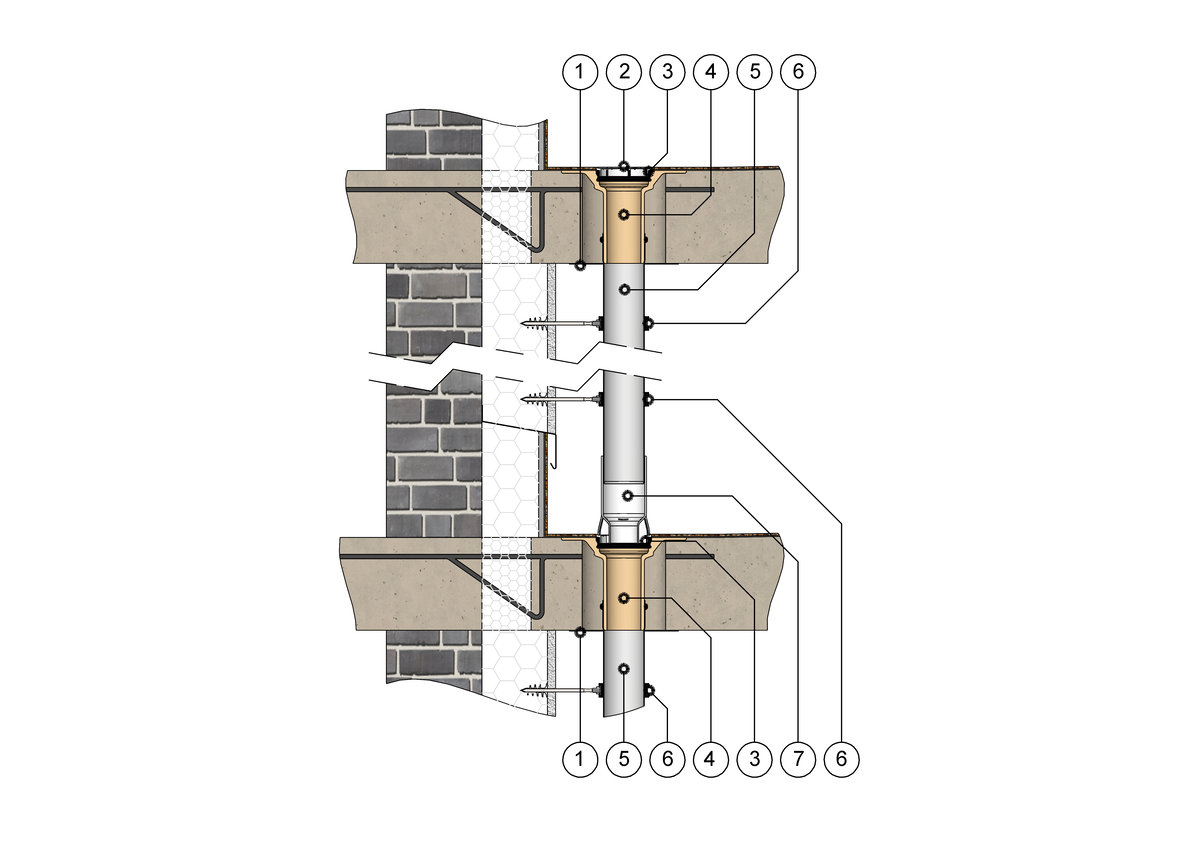

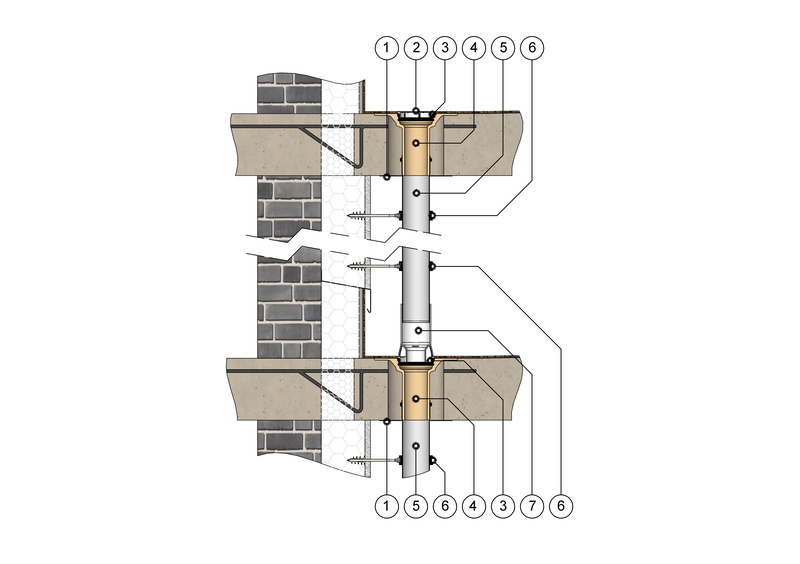

Odwodnienie liniowe SitaCompact Fluid w balonach z uszczelnieniem ciekłych tworzyw sztucznych

1 Nakładka na elewację SitaAttika
2 Krata płaska SitaCompact do cieczy
3 Nasadka do cieczy SitaCompact
4 SitaCompact do cieczy
5 Rura SitaPipe ze stali szlachetnej
6 Obejma rurowa SitaPipe ze stali szlachetnej
7 Uchwyt rur SitaCompact do cieczy

Konstrukcja dachowa 1 i 2 z płynnym tworzywem sztucznym zgodnie z aaRdT z:

uszczelnieniem ciekłym tworzywem sztucznym
konstrukcją dolną

Wybór artykułu

SitaCompact Fluid			Numer artykułu
Nasadka
	4 mm	SitaCompact do cieczy	199020	Pokaż produkt
	6 mm	SitaCompact do cieczy	199021	Pokaż produkt
