Variante

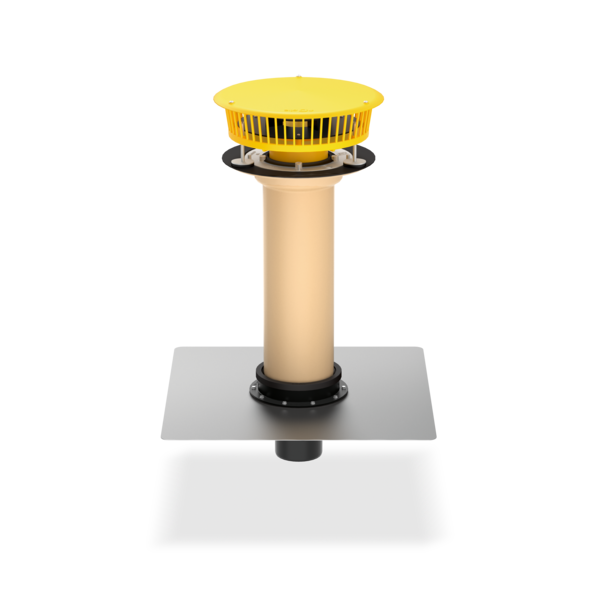

SitaDSS Fireguard®

Avaloir coupe-feu

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable

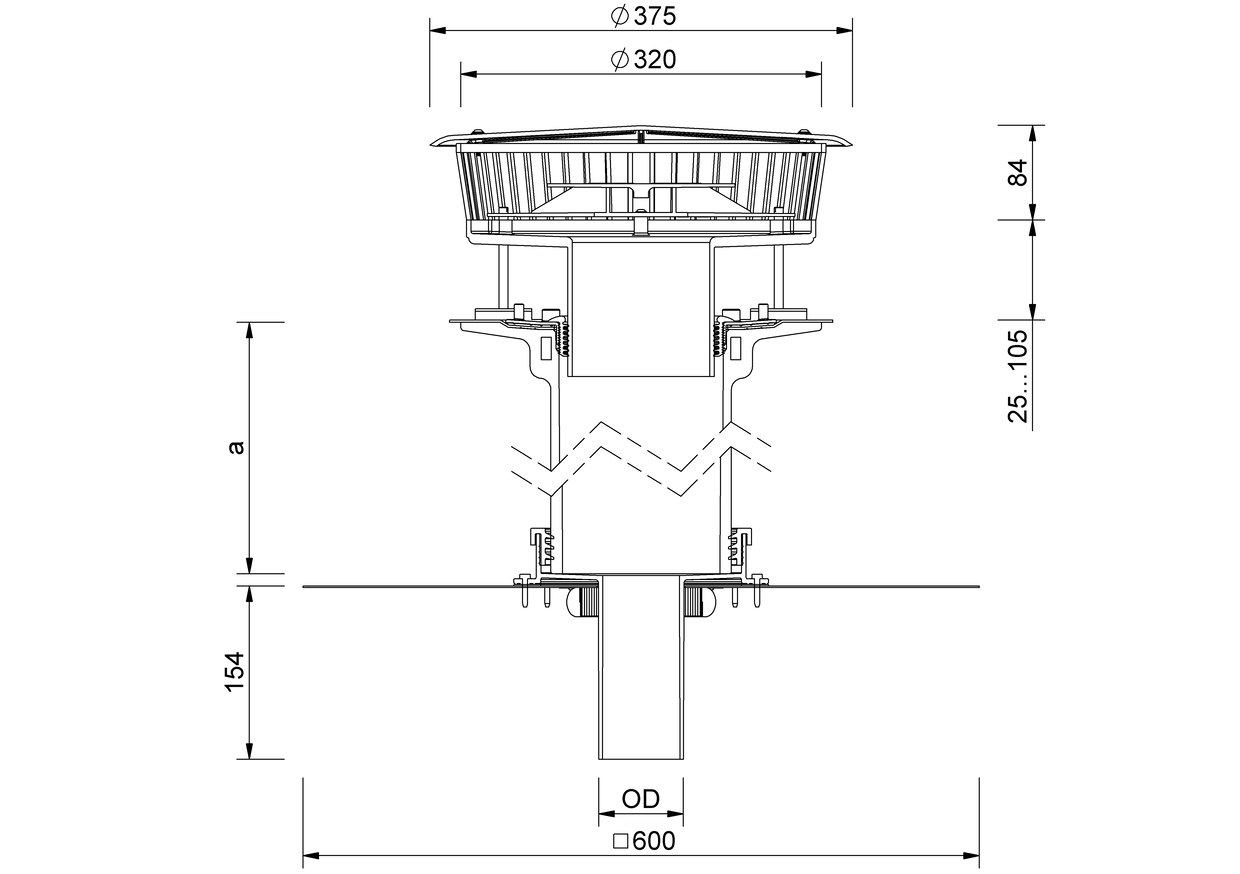

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)	Percée / percement (mm)	Ouverture (mm x mm)	Traversement de l’isolant min. (mm)	Traversement de l’isolant max. (mm)
70	75	185	150 x 150	105	570

Texte explicatif

SitaDSS Fireguard® Bride à visser avec élément de retenue DN 70, pour la protection incendie préventive et pour empêcher la propagation du feu par des petits percements de bas en haut, selon DIN 18234 parties 3 et 4, en deux parties. Se compose de : corps en PE, collerette pour fixation à la tôle de renfort et pour le serrage du pare-vapeur, selon NBN EN 1253-2, hauteur de retenue. Avec élément de surélévation pour épaisseurs d’isolant de 105 à 570 mm en PUR, avec construction à bride à visser et élément de retenue avec dispositif Airstop. Permet le raccordement direct de tuyaux PE (soudage bord à bord ou avec manchon électrosoudable), pour l’évacuation dépressionnaire, avec manchon d’étanchéité et tôle de renfort selon NBN EN 1090-4, avec manchon coupe-feu prémonté. Complet, fourniture et pose selon les règles de l'art.

Débit

Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s

Niveau d’eau (mm)

Diamètre nominal DN

Exemples d'installation

SitaDSS Fireguard® pour l’évacuation de secours dans une structure non ventilée

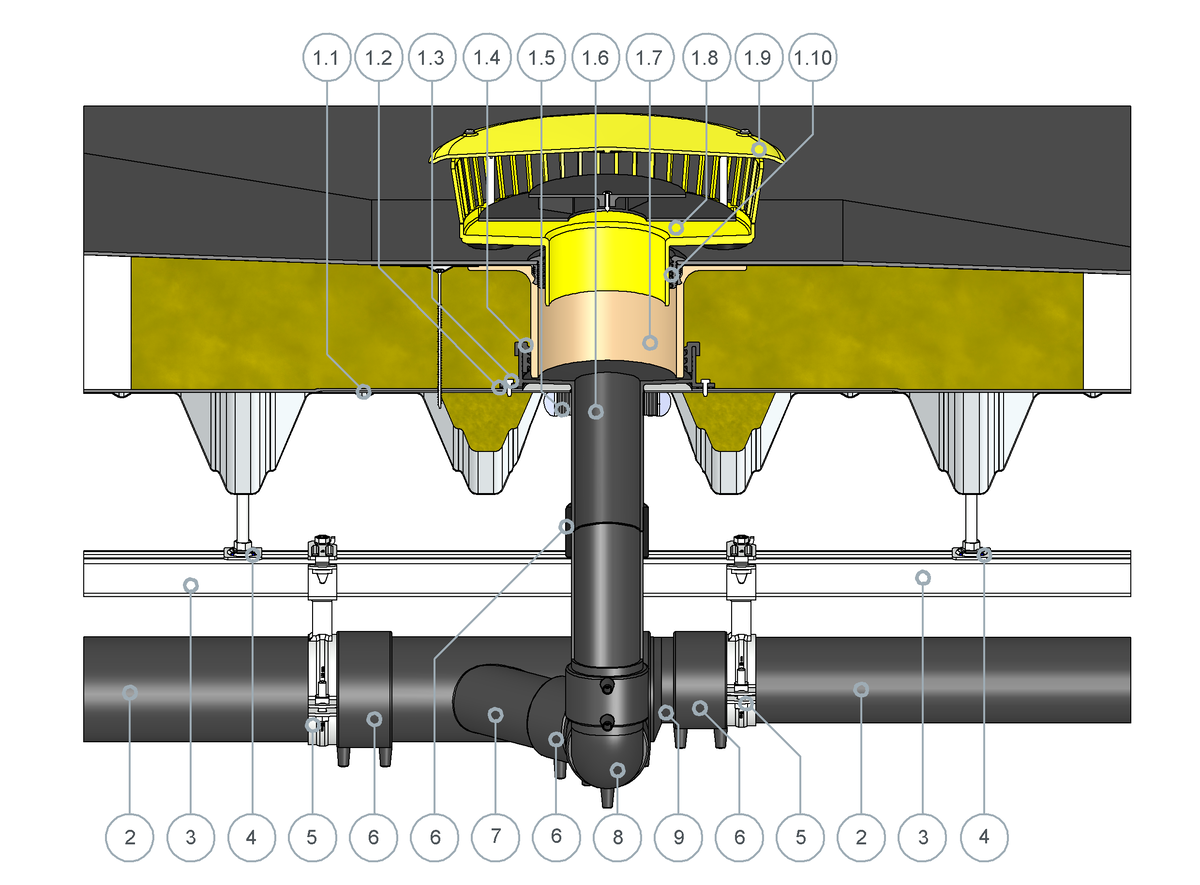

SitaDSS Fireguard® Évacuation de secours se compose de :
1.1 Tôle de renfort
1.2 Manchon d’étanchéité
1.3 Vis autoperceuse
1.4 Joint
1.5 Manchon coupe-feu
1.6 Corps de base en PE
1.7 Élément de surélévation
1.8 Corps de base pour élément de retenue
1.9 Couvercle pour élément de retenue
1.10 Bague de fixation pour élément de retenue
2 SitaDSS Tuyau en PE
3 SitaDSS Rail Rail de montage
4 SitaDSS Rail Suspension rigide
5 SitaDSS Clamp Unité de fixation
6 SitaDSS PE Manchon électrosoudable
7 SitaDSS PE Embranchement 45°
8 SitaDSS PE Coude 88,5°
9 SitaDSS PE Raccord de réduction

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique ininflammable, min. 1,0 m x 1,0 m
Pare-vapeur
Charge ininflammable
Plaque nervurée

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaDSS Fireguard®				N° d'article
Bride à visser avec élément trop-plein
Bride à visser avec élément trop-plein	DN 70	Bride à visser	550 mm	F302699	Voir le produit

SitaDSS Fireguard®

Avaloir coupe-feu

Caractéristiques

Schéma technique

SitaDSS Fireguard® pour l’évacuation de secours dans une structure non ventilée

Accessoires

SitaFireguard®

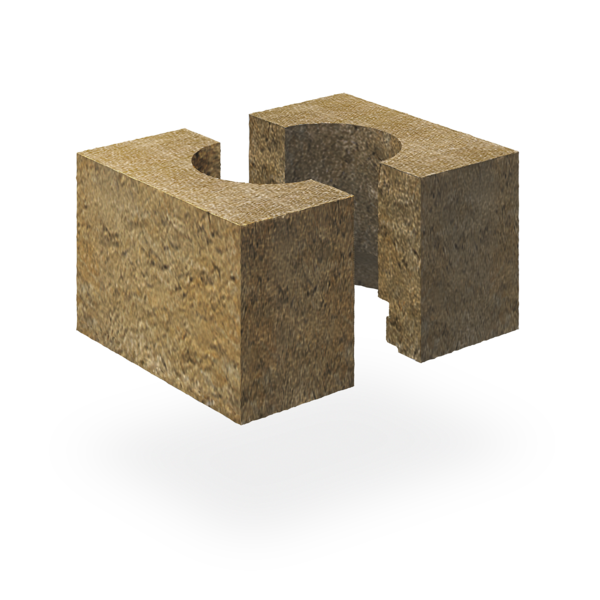

Pièce d'isolation Laine de roche
