Variante

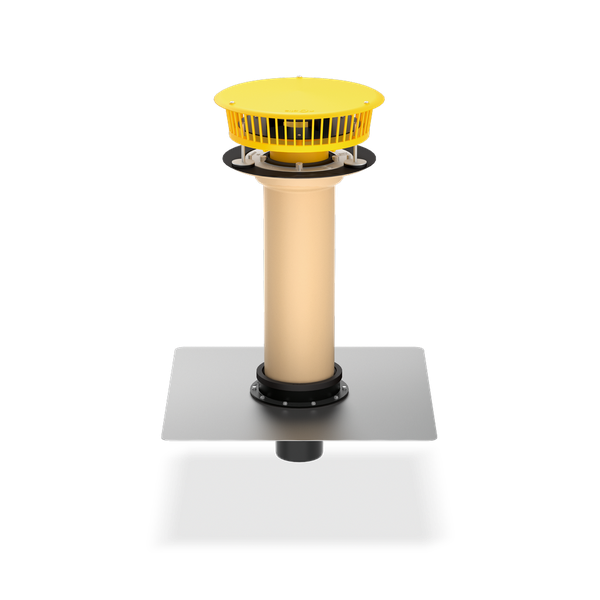

SitaDSS Fireguard®

Brandwerende dakkolken

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

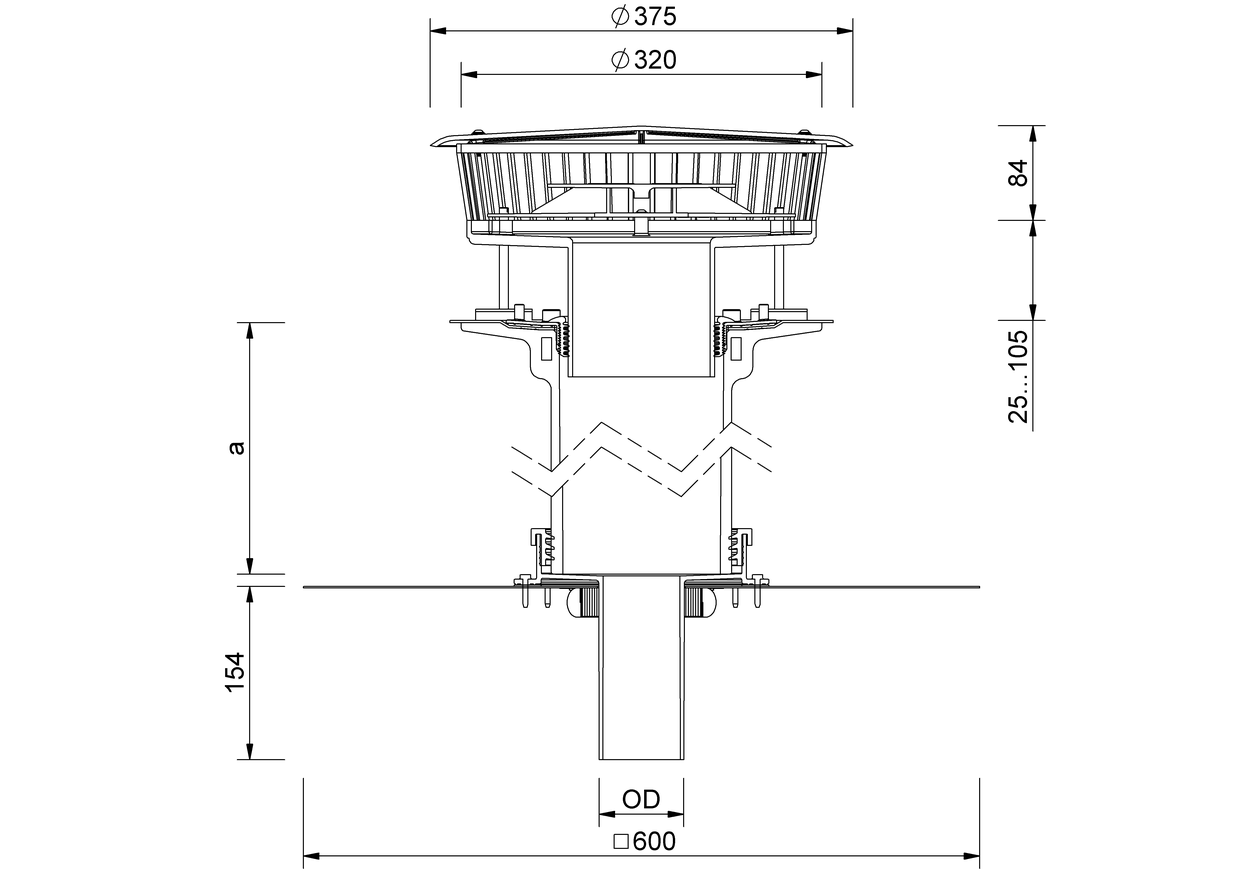

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	Doorbreking/kernboring (mm)	Uitsparingsmaat (mm x mm)	Min. overbrugging van thermische isolatie (mm)	Max. overbrugging van thermische isolatie (mm)
70	75	185	150 x 150	105	570

Prestatiebeschrijving

SitaDSS Fireguard® schroefflens met overloopelement DN 70, als brandpreventie en beveiliging tegen brandoverslag en -doorslag uit onderliggende bouwlagen via kleine (doorvoer)openingen conform NBN 18234, deel 3 en 4. Tweedelig, bestaande uit: PE-afvoerelement, kraag voor bevestiging aan versterkingsplaat en inklemmen van het dampscherm, conform NBN EN 1253-2, stuwhoogte. Inclusief verhogingselement voor 105 tot 570 mm isolatiedikte. Uit PUR met schroefflens en opstuwelement met Airstop. Voor directe aansluiting op PE-buizen (met stuiklasverbinding of elektrolasmof) voor afvoer in onderdruk. Inclusief afdichtslabbe en versterkingsplaat conform NBN EN 1090-4 met voorgemonteerde brandwerende slabbe. Compleet leveren en deskundig inbouwen.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s

Waterstand (mm)

Nominale diameter DN

Installatievoorbeelden

SitaDSS Fireguard® voor noodafvoer van niet-geventileerde dakopbouw

SitaDSS Fireguard® noodafvoer bestaande uit:
1.1 Versterkingsplaat
1.2 Afdichtslabbe
1.3 Zelfborende schroef
1.4 Afdichting
1.5 Brandveilige slabbe
1.6 PE-afvoerelement
1.7 Verhogingselement
1.8 Opstuwelement afvoerelement
1.9 Opstuwelement deksel
1.10 Opstuwelement bevestigingsring
2 SitaDSS PE-buis
3 SitaDSS Rail montagerail
4 SitaDSS Rail starre ophanging
5 SitaDSS Clamp bevestiging
6 SitaDSS elektrolasmof uit PE
7 SitaDSS PE-bocht 45°
8 SitaDSS PE-bocht 88,5°
9 SitaDSS PE verloopstuk

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Onbrandbare thermische isolatie, min. 1,0 m x 1,0 m
Dampscherm
Onbrandbare profielvulling
Geprofileerde staalplaat

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDSS Fireguard®				Artikelnummer
Schroefflens met overloopelement
Schroefflens met overloopelement	DN 70	Schroefflens	550 mm	F302699	Product tonen

SitaDSS Fireguard®

Brandwerende dakkolken

Productkenmerken

Technische tekening

SitaDSS Fireguard® voor noodafvoer van niet-geventileerde dakopbouw

Toebehoren

SitaFireguard®

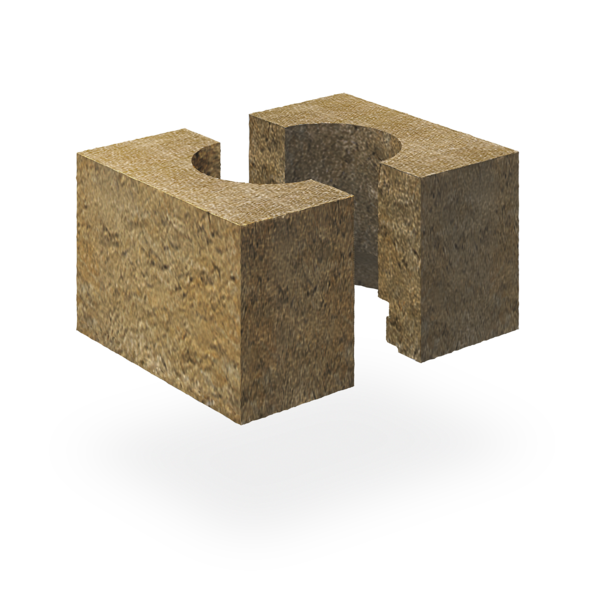

Isolatieblok Minerale wol (steenwol)
