SitaDSS Ravana

Rehausse

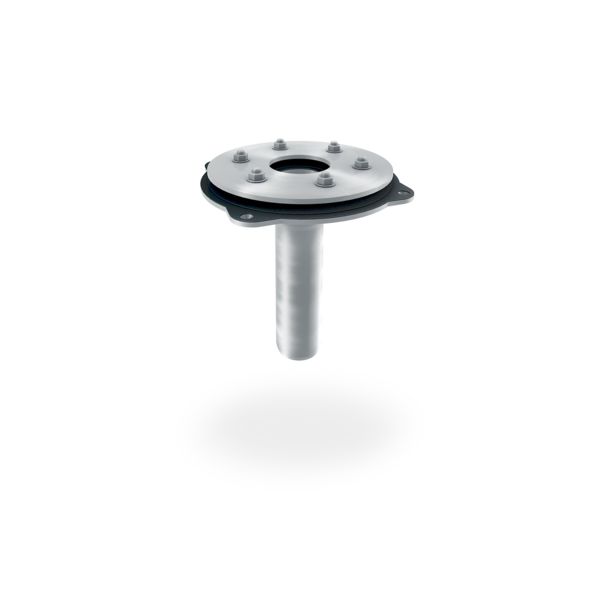

Foto_S_SitaDSS_Ravana_Aufstockelement.tif

Caractéristiques

Résistant aux influences ordinaires de la pollution
Résistant aux chocs
Résistant à la chaleur
Durable
Universel pour toutes étanchéités

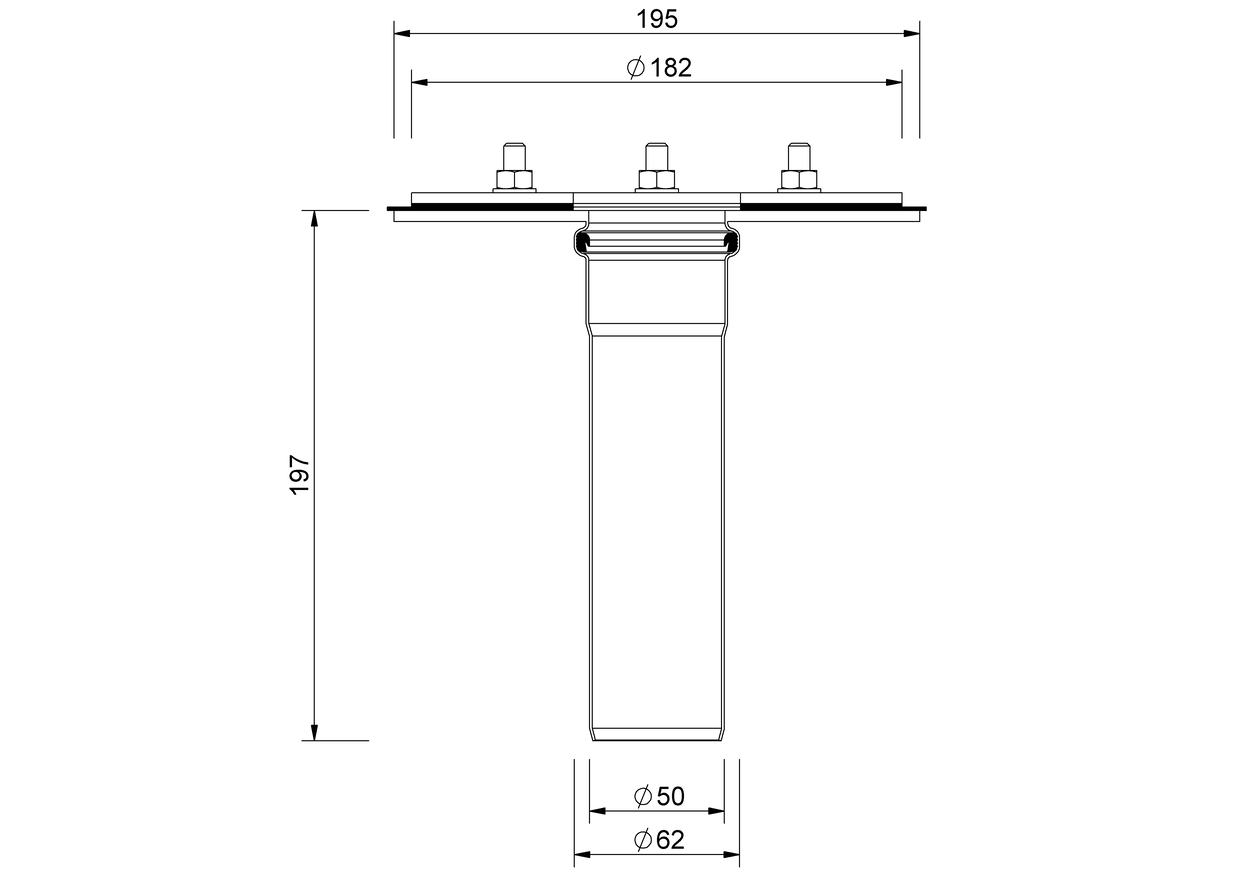

Schéma technique

Traversement de l’isolant min. (mm)	Traversement de l’isolant max. (mm)
50	160

Texte explicatif

SitaDSS Ravana Élément de surélévation, en acier inoxydable, n° de matériau 1.4301, selon NBN EN 1253-2, pour épaisseurs d’isolant de 50 à 160 mm, trous prépercés pour la fixation de la pièce à l’élément porteur, bride libre en acier inoxydable, n° de matériau 1.4301, deux manchons d’étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. Fourniture et pose selon les règles de l’art.

Exemples d'installation

SitaDSS Ravana avec SitaDSS Ravana Élément de surélévation dans un canal intérieur

SitaDSS Ravana Élément de surélévation se compose de :
1.1 Corps de base
1.2 Rondelles, écrous et manchons d'étanchéité
1.3 Bride libre

SitaDSS Ravana comprend :
2.1 Airstop
2.2 Bride libre
2.3 Rondelles, écrous et manchons d'étanchéité
2.4 Corps de base
2.5 Collier de serrage
2.6 Manchon d'assemblage PE-HD

3 SitaDSS Manchon PE électrosoudable
4 SitaDSS Coude PE 88,5°
5 SitaDSS Coude PE 45°
6 SitaDSS Embranchement PE
7 SitaDSS Systèmes de conduites PE
8 SitaDSS Clamp
9 SitaDSS Rail Rail de montage
10 SitaDSS Rail Suspension

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaDSS Ravana			N° d'article
Bride à visser Rehausse
Bride à visser Rehausse	197 mm	Bride à visser	282599	Voir le produit
