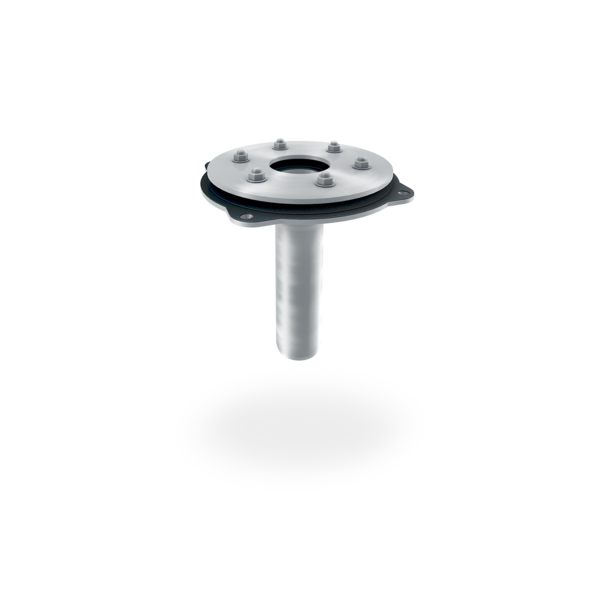

SitaDSS Ravana

Verhogingselement

Foto_S_SitaDSS_Ravana_Aufstockelement.tif

Productkenmerken

Bestand tegen gebruikelijke externe omgevingsinvloeden
Slag- en stootvast
Hittebestendig
Lange levensduur
Universeel inzetbaar voor elke dakdichting

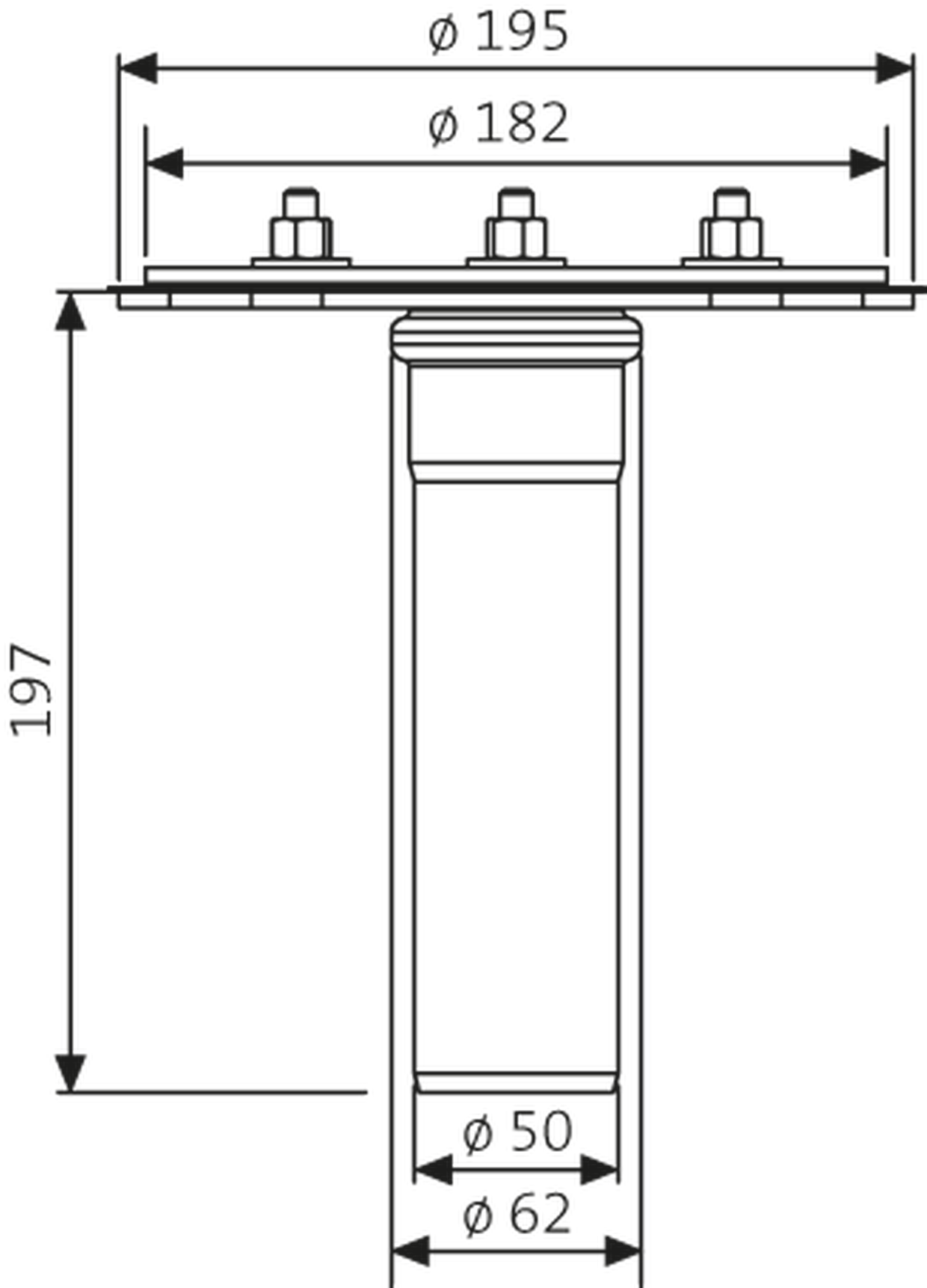

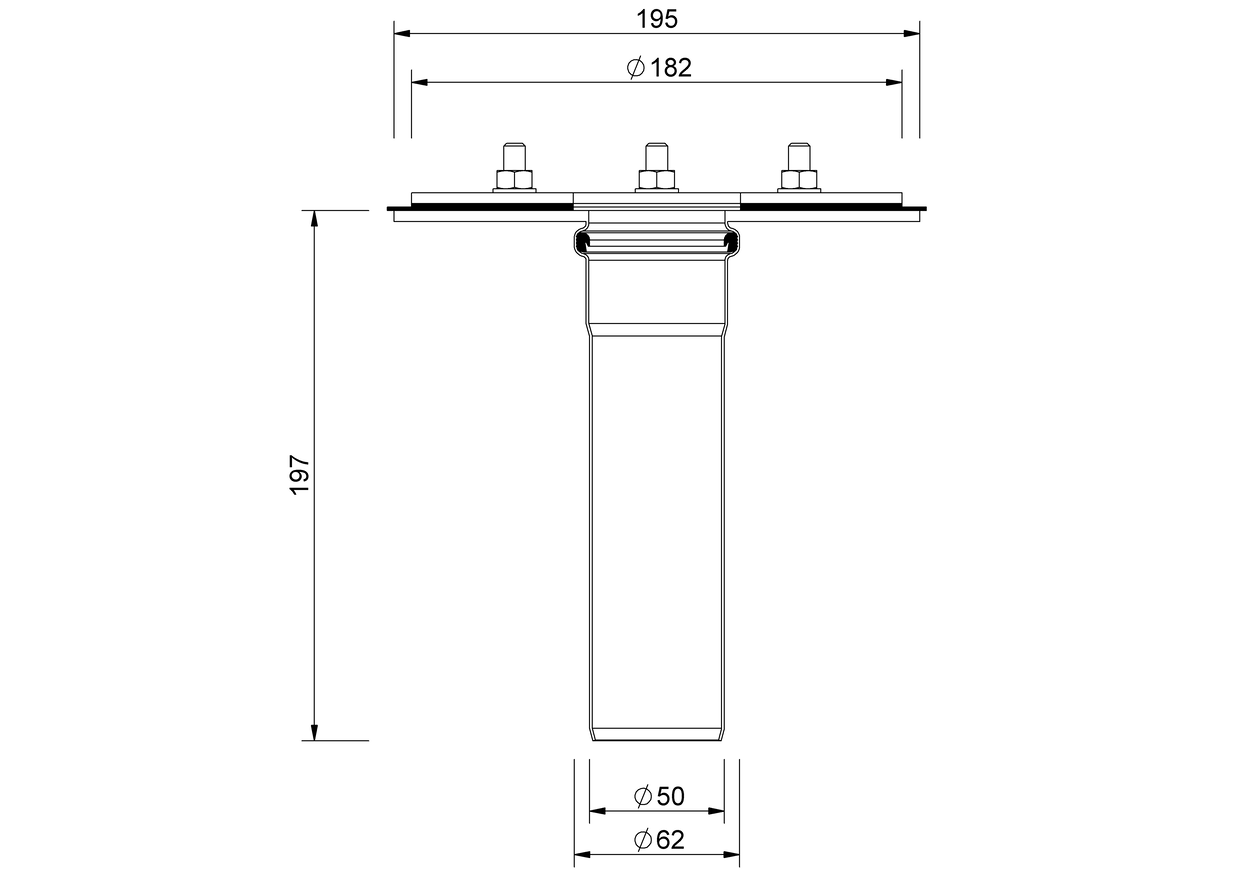

Technische tekening

Min. overbrugging van thermische isolatie (mm)	Max. overbrugging van thermische isolatie (mm)
50	160

Prestatiebeschrijving

SitaDSS Ravana Aufstockelement, aus Edelstahl rostfrei, Werkstoff-Nr. 1.4301, nach DIN EN 1253-2, für Dämmstoffstärken von 50–160 mm, mit vorgefertigten Sohrungen zur Befestigung des Bauteils in der Unterkonstruktion, Losflansch aus Edelstahl rostfrei, Werkstoff-Nr. 1.4301, zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen, liefern und fachgerecht einbauen.

Installatievoorbeelden

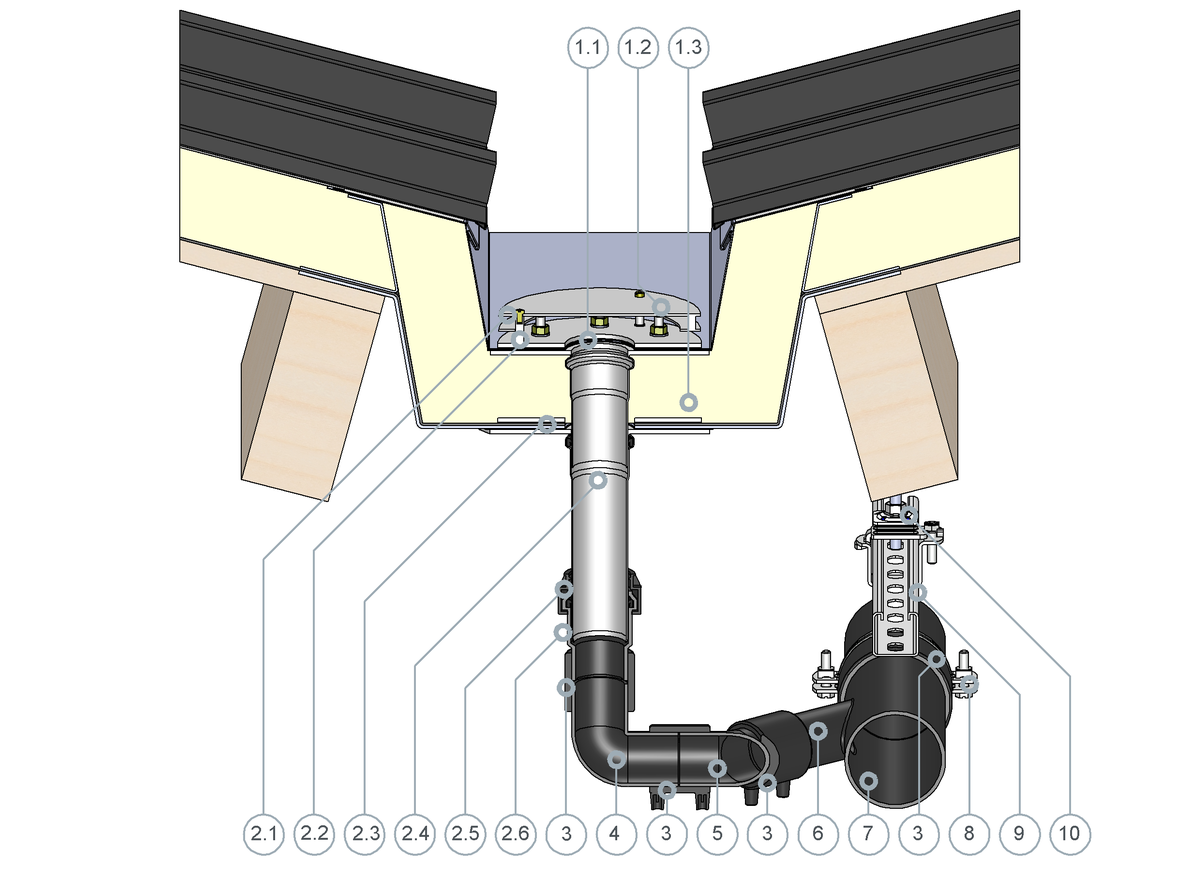

SitaDSS Ravana met SitaDSS Ravana verhogingselement in binnenliggende goot

SitaDSS Ravana verhogingselement bestaande uit:
1.1 Afvoerelement
1.2 Sluitringen, moeren en afdichtslabben
1.3 Losse flens

SitaDSS Ravana bestaande uit:
2.1 Airstop
2.2 Losse flens
2.3 Sluitringen, moeren en afdichtslabben
2.4 Afvoerelement
2.5 Verankeringsbeugel
2.6 Insteekmof uit HDPE

3 SitaDSS PE-elektrolasmof
4 SitaDSS PE-bocht 88,5°
5 SitaDSS PE-bocht 45°
6 SitaDSS Y-stuk uit PE
7 SitaDSS PE-buizensysteem
8 SitaDSS Clamp bevestiging
9 SitaDSS Rail montagerail
10 SitaDSS railophanging

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Dakbedekking
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDSS Ravana			Artikelnummer
Schroefflens Verhogingselement
Schroefflens Verhogingselement	197 mm	Schroefflens	282599	Product tonen
