SitaMore

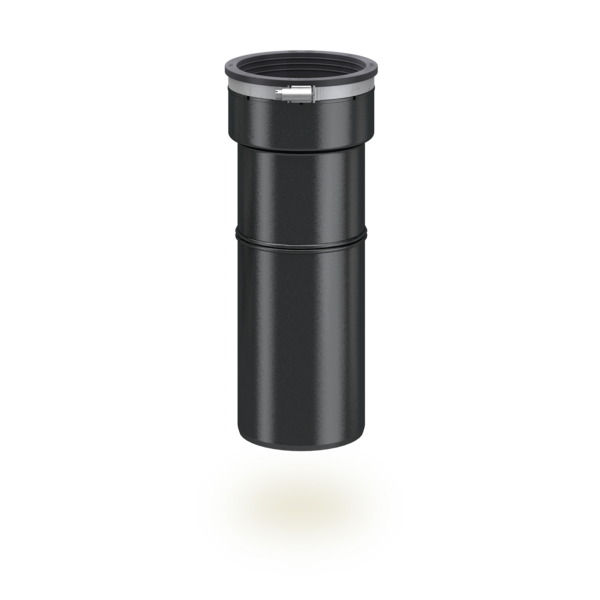

Tuyau de raccordement
Caractéristiques
- Montage facile grâce à l’élément prémonté
- Sa résistance aux UV et aux intempéries permet un usage conforme aux règles dans le domaine des avaloirs.
- La liaison résistant à la traction et anti-retenue d’eau garantit une isolation thermique sèche.
- Livré sous forme de set pratique

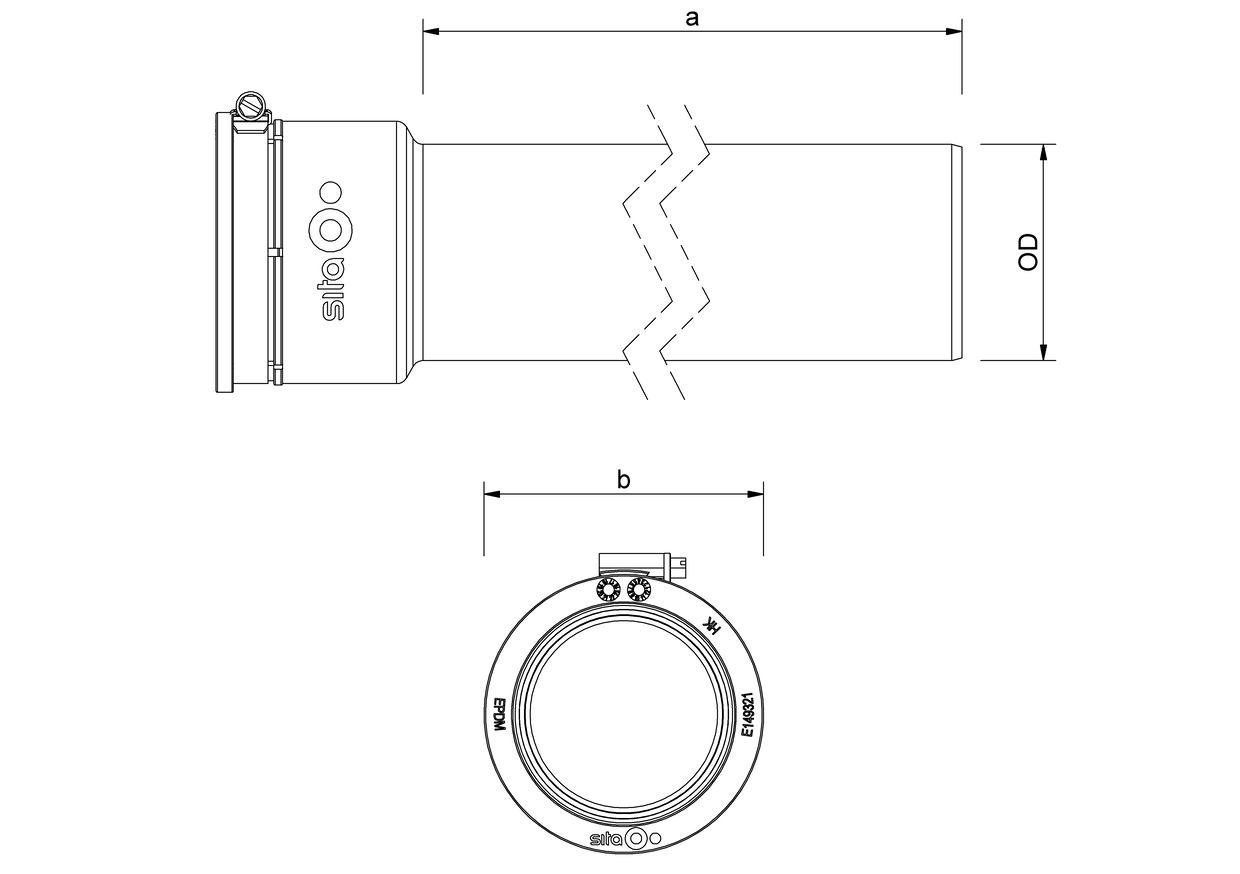

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 569 | 69 | 500 | 132 |
| 100 | 110 | 1.069 | 69 | 1.000 | 132 |
| 100 | 110 | 2.069 | 69 | 2.000 | 132 |
| 70 | 75 | 572 | 72 | 500 | 97 |
| 70 | 75 | 1.072 | 72 | 1.000 | 97 |
| 70 | 75 | 2.072 | 72 | 2.000 | 97 |
