SitaMore
Anschlussrohr

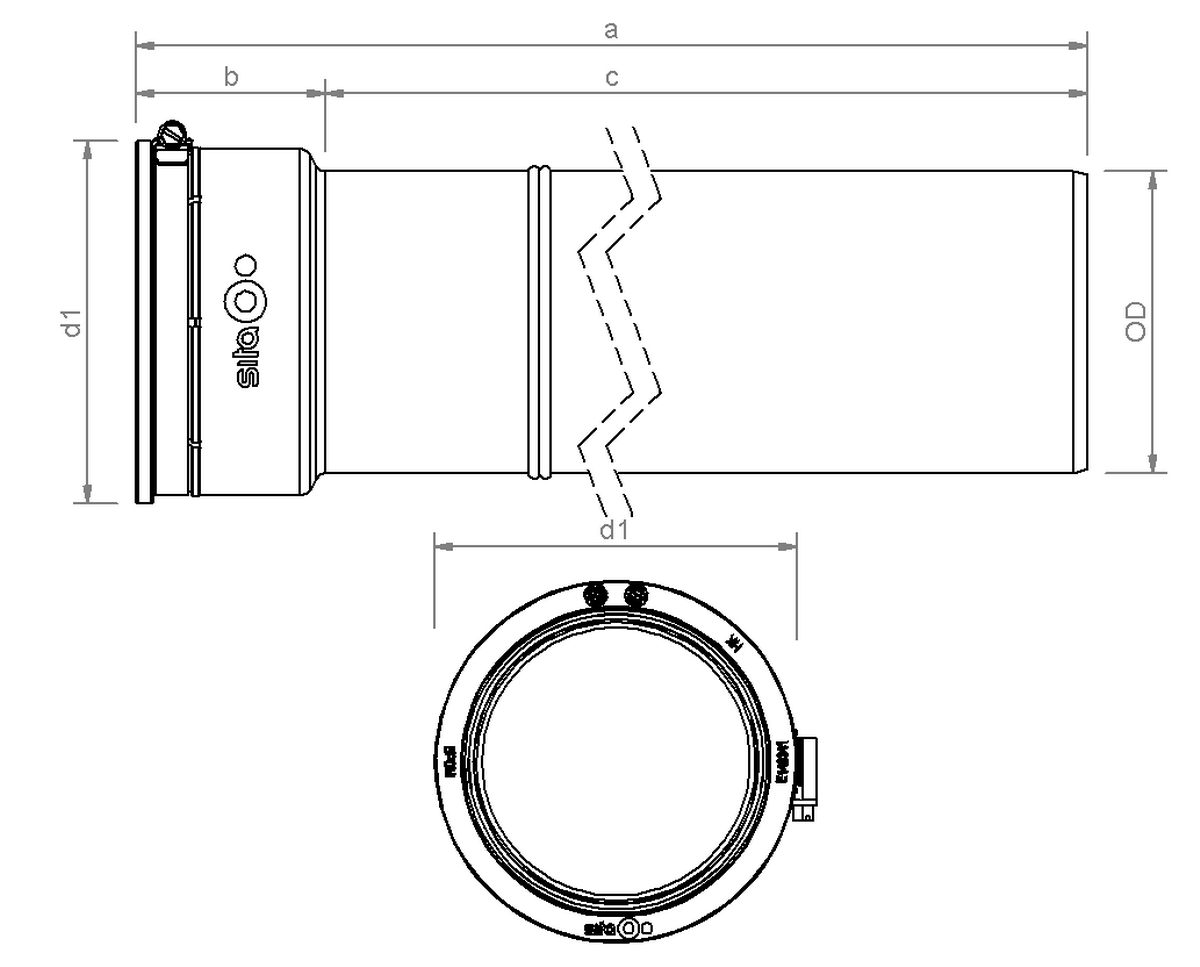

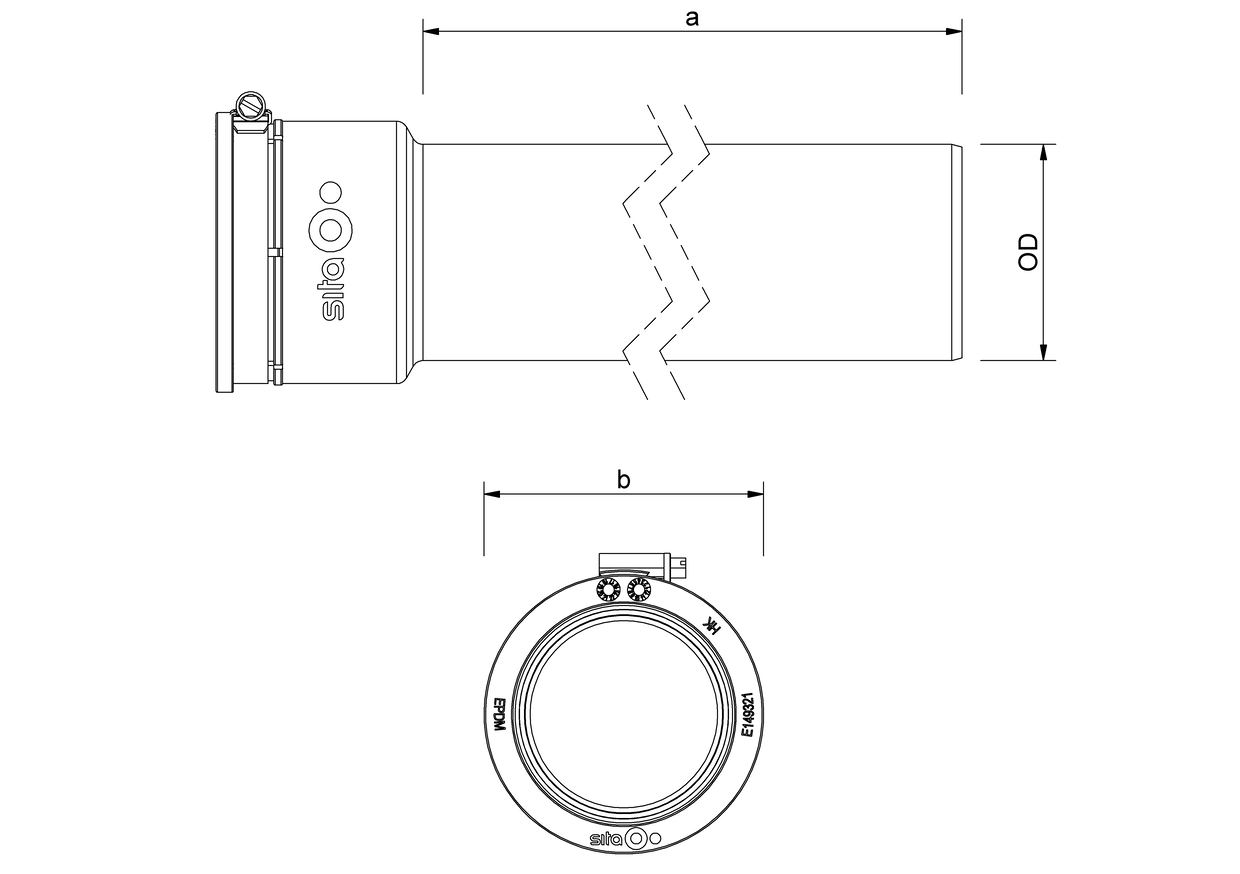

Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) |
---|---|---|---|---|---|
70 | 75 | 2072 | 72 | 2000 | 97 |
100 | 110 | 2069 | 69 | 2000 | 132 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_185591_de.pdf
PDF TechnischeZeichnung_185592_de.pdf
PDF TechnischeZeichnung_185594_de.pdf
PDF TechnischeZeichnung_185595_de.pdf
PDF TechnischeZeichnung_185596_de.pdf
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN100.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN100_1000.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN100_2000.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN70.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN70_1000.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN70_2000.DWG
Artikelauswahl
SitaMore PE-Anschlussrohr, PE-HD-Muffenrohr mit eingesetzter mehrlippiger EPDM Dichtung und einer Schlauchschelle Edelstahl rostfrei, Werkstoffnummer 1.4401, für eine zugfeste Verbindung mit Dachabläufen in den Nennweiten DN 70 oder DN 100, liefern und fachgerecht einbauen.
SitaEasy Plus mit SitaMore PE-Anschlussrohr im nicht belüfteten Dachaufbau
1 SitaMore Dampfsperrplatte flex
SitaMore PE-Anschlussrohr bestehend aus:
2.1 PE-Anschlussmuffe mit Rohr
2.2 Dichtung
2.3 Schlauchschelle
3 SitaEasy Plus
4 SitaDrain® Kiesleiste
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
SitaMore PE-Anschlussrohr bestehend aus:
2.1 PE-Anschlussmuffe mit Rohr
2.2 Dichtung
2.3 Schlauchschelle
3 SitaEasy Plus
4 SitaDrain® Kiesleiste
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
Nicht belüfteter Dachaufbau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_185590_de.pdfPDF TechnischeZeichnung_185591_de.pdf
PDF TechnischeZeichnung_185592_de.pdf
PDF TechnischeZeichnung_185594_de.pdf
PDF TechnischeZeichnung_185595_de.pdf
PDF TechnischeZeichnung_185596_de.pdf
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN100.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN100_1000.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN100_2000.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN70.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN70_1000.DWG
DWG TZ_DB_SitaMore_PE_Anschlussrohr_DN70_2000.DWG
SitaMore | Artikel Nr. | |||
---|---|---|---|---|
PE-Anschlussrohr | ||||
DN70 | 500 mm | 185590 | Zum Produkt | |
DN100 | 500 mm | 185591 | Zum Produkt | |
DN70 | 1000 mm | 185592 | Zum Produkt | |
DN100 | 1000 mm | 185594 | Zum Produkt | |
DN70 | 2000 mm | 185595 | Zum Produkt | |
DN100 | 2000 mm | 185596 | Zum Produkt |
