Notabläufe gegen die Kraft des Wassers.

Extrembelastung für Flachdächer.

Sita ist Sichermacher. Rechnen Sie mit Regen? Wir schon. Sita sorgt für Schutz – so dass erst gar nichts passiert. Wenn Regen nicht Segen, sondern Wetterschäden bedeutet, sorgt die fachgerechte Berechnung und Auslegung von Flachdachentwässerungsanlagen und deren Notabläufen vor. Sogenannter Jahrhundertregen ist bei den Berechnungen von Sita Experten miteinbegriffen.

Wasserbelastung bei normalem Berechnungsregen.

r (5,5) Ein nach Regendauer von 5 Minuten und Jährlichkeit von 5 Jahren definiertes Regenereignis.

Wasserbelastung bei Starkregen / Jahrhundertregen.

r(5,100) Der Jahrhundertregen ist ein fünfminütiges Starkregenereignis.

Wo regnet es eigentlich am stärksten?

Grundlage der Berechnung ist die DIN 1986-100. Niederschlagsmengen fallen regional sehr unterschiedlich aus. Sita rechnet mit den genauen Werten des KOSTRA Katalogs des deutschen Wetterdienstes.

Ort	^r(5,5)	^r(5,100)
1 Bremen	246	434
2 Rheda	348	686
3 München	356	642
4 Traunstein	499	963

: Leichter Niederschlag l/s
: Mittlerer Niederschlag l/s
: Starker Niederschlag l/s

Das Prinzip der Haupt- und Notentwässerung.

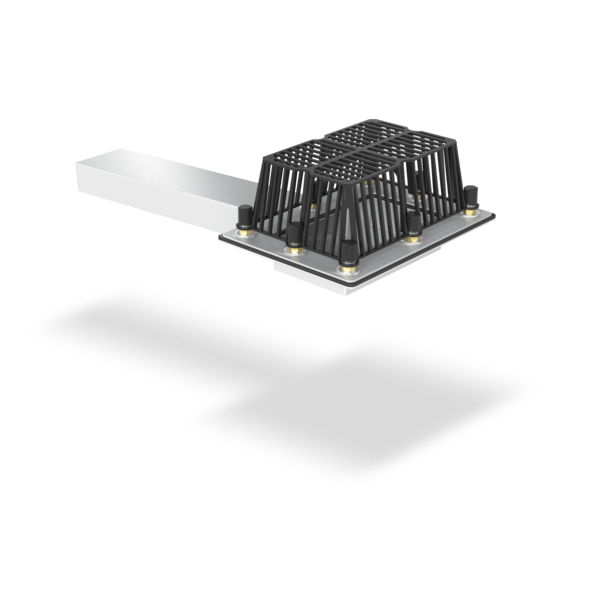

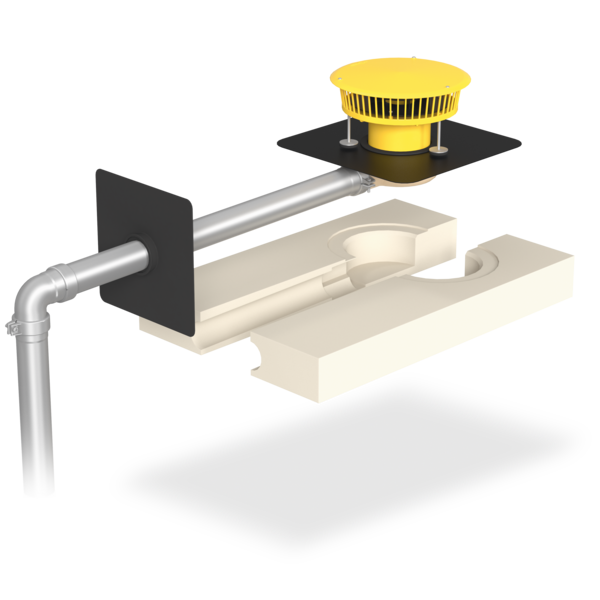

Sita Notablaufsysteme (A–D) Jedes Gebäude und jedes Dach hat seine besonderen konstruktiven Merkmale. Es ist zu entscheiden, ob das überschüssige Regenwasser durch Notabläufe über die Fassade oder über zusätzliche Leitungssysteme abzuführen ist. Als Spezialist für sichere Flachdachentwässerungen bietet Sita unterschiedliche bedarfs- und auflagengerechte Notablaufsysteme an.

Hauptentwässerung

Das Hauptentwässerungssystem stößt bei einem Starkregen ohne Notablauf schnell an seine Grenzen. Ab einer genau definierten Anstauhöhe tritt das Notentwässerungssystem in Aktion.

h₁ Stauhöhe der Hauptentwässerung

Notentwässerung

Notablaufsysteme über bzw. durch die Fassade benötigen ein zusätzliches Leitungssystem das frei auf das Grundstück entwässern muss. Keinesfalls darf es an die Entwässerungsleitungen des Hauptentwässerungssystems angeschlossen werden. Nur so kann ein unkontrollierter Rückstau und eine übermäßige statische Belastung verhindert werden.

h₂ Stauhöhe der Notentwässerung
