SitaMore

Plaque pare-vapeur

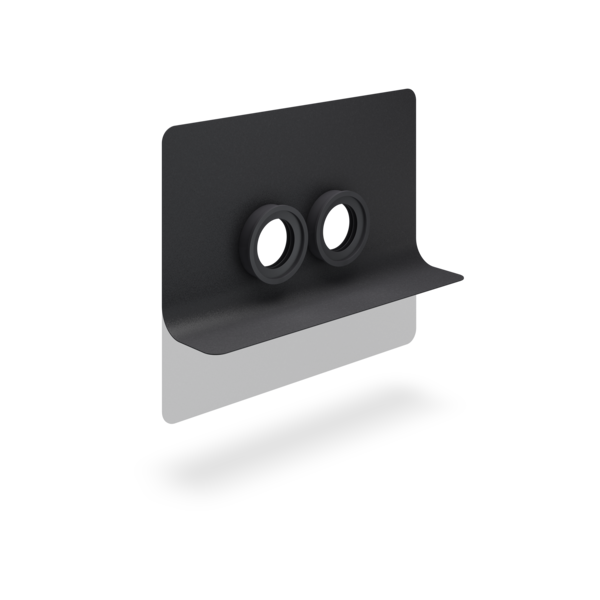

Foto_S_SitaMore_Dampfsperrplatte_Duoflex.tif

Caractéristiques

Flexible
Fait office de pare-vapeur
Raccordement de deux conduits à section circulaire

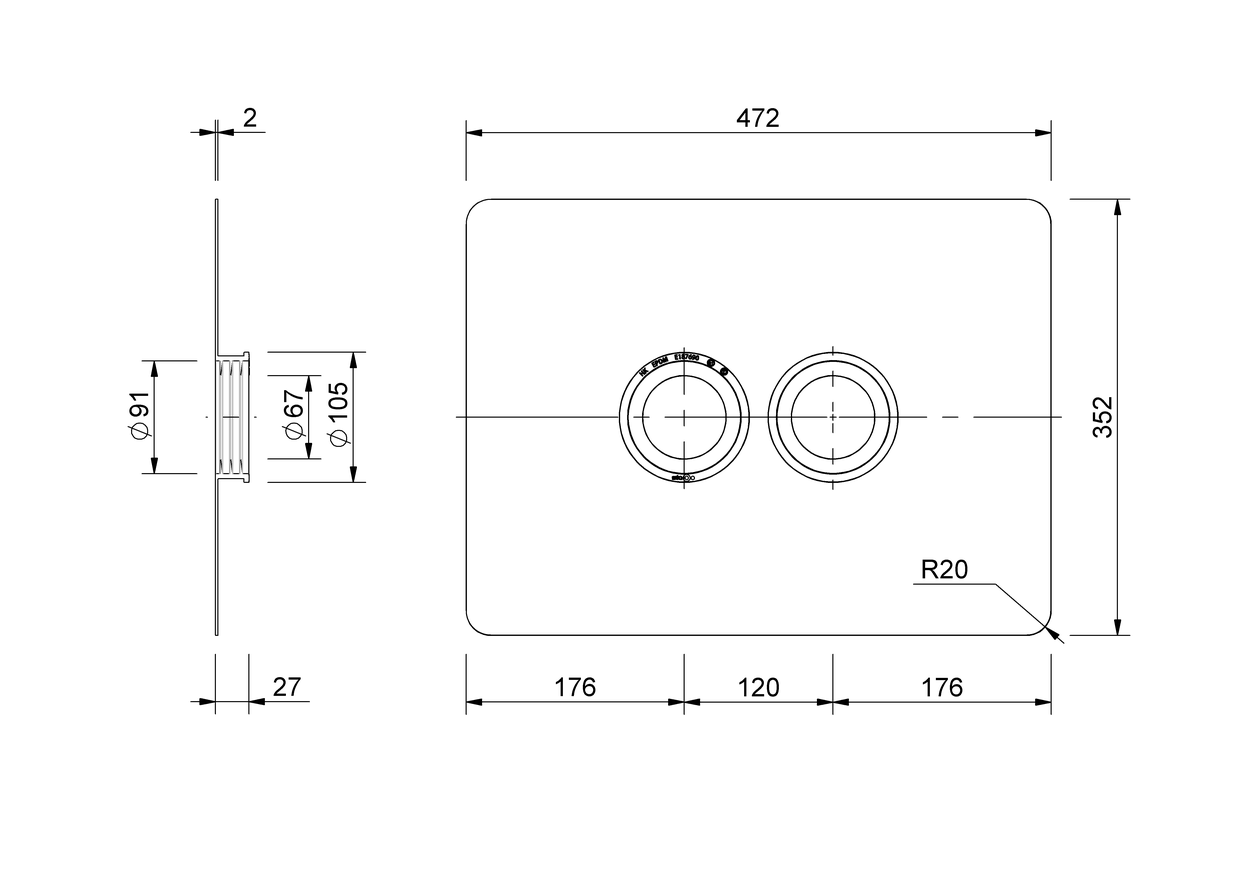

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)
70	75

Texte explicatif

SitaMore Plaque pare-vapeur Duoflex, en EPDM, avec bride à coller pour le raccordement étanche à la vapeur et souple du pare-vapeur à deux conduits à section circulaire en diamètre nominal DN 70, avec deux zones d'étanchéité intégrées multilèvres. Fourniture et pose selon les règles de l'art.

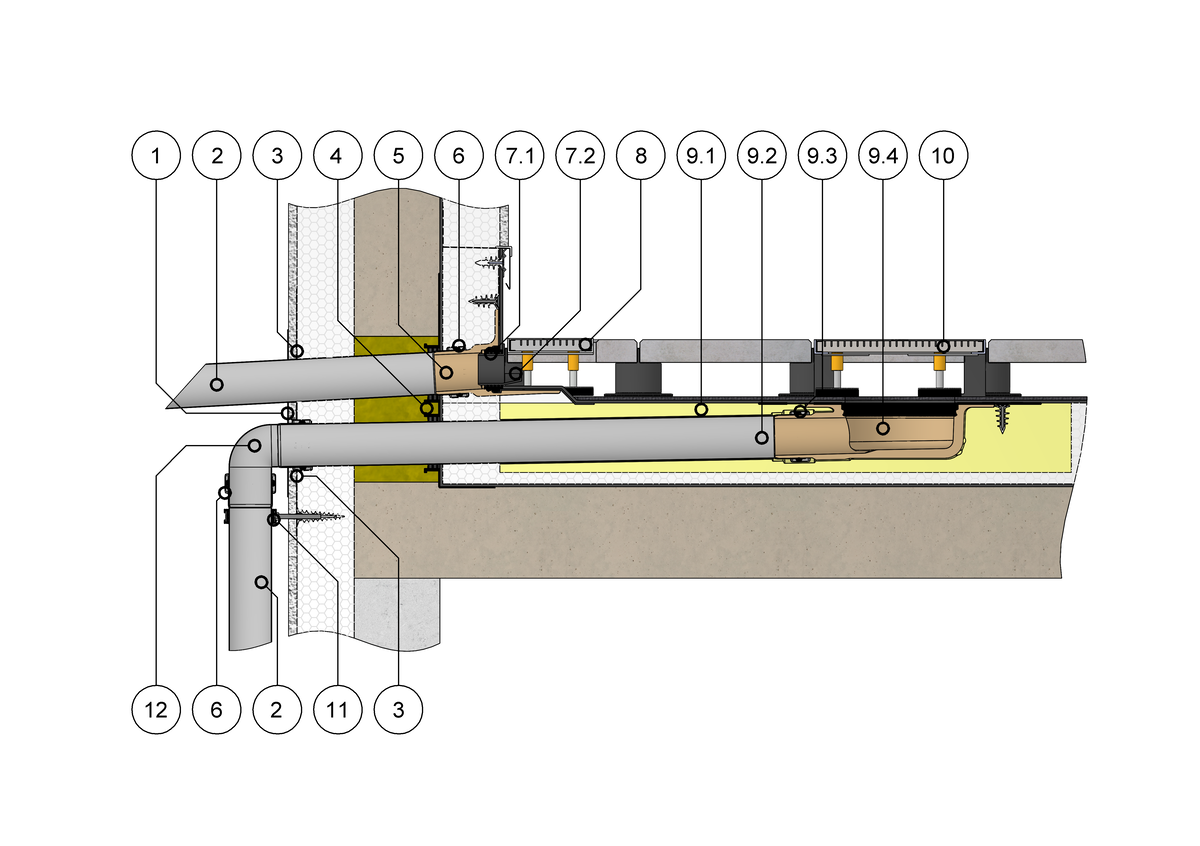

Exemples d'installation

SitaMore Plaque pare-vapeur Duoflex avec SitaIndra et SitaEasy

1 Plaque de recouvrement de façade Fabrication spéciale
2 SitaPipe Acier inoxydable Tuyau
3 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
4 SitaMore Plaque pare-vapeur Duoflex
5 SitaEasy
6 SitaPipe Acier inoxydable Collier de serrage

SitaEasy Élément de retenue se compose de :
7.1 Bague d’étanchéité
7.2 Corps de base

8 SitaDrain® Classique

SitaIndra sans arrêt de gravier se compose de :
9.1 Pièce d’isolation
9.2 Tuyau de raccordement en acier inoxydable
9.3 Collier de serrage
9.4 Naissance de grande dimension

10 SitaDrain® Terra
11 SitaPipe Acier inoxydable Collier d’attache
12 SitaPipe Acier inoxydable Coude

Structure non ventilée avec dallage sur plots avec :

Dallage
Plots
Tapis de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

Sélection d’articles

SitaMore			N° d'article
Plaque pare-vapeur
Plaque pare-vapeur	DN 70 + DN 70	SitaIndra, SitaEasy, SitaPipe Acier inoxydable Tuyau	187690	Voir le produit
