Variante

SitaMore

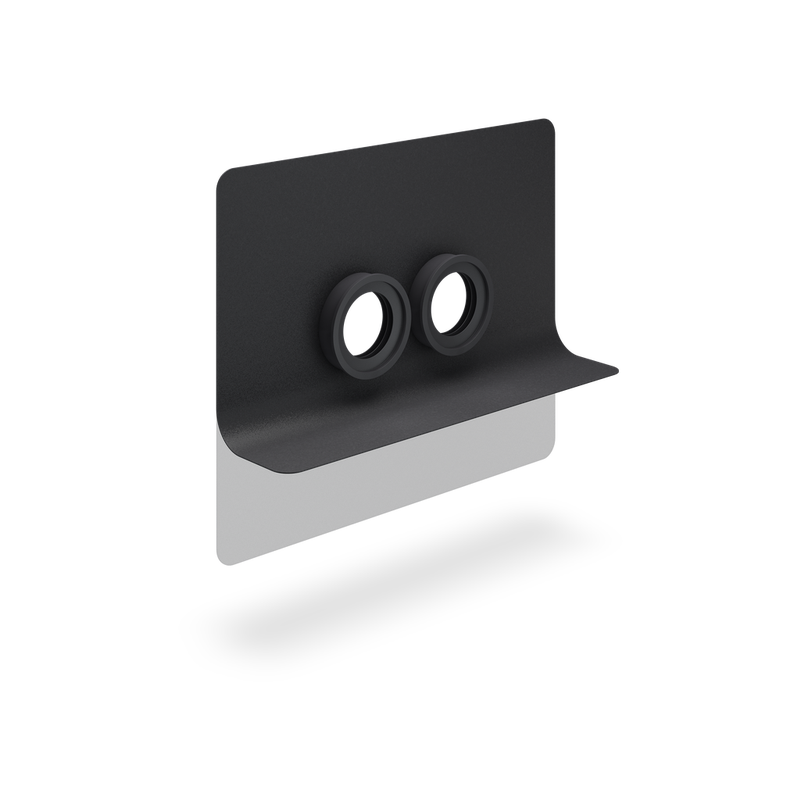

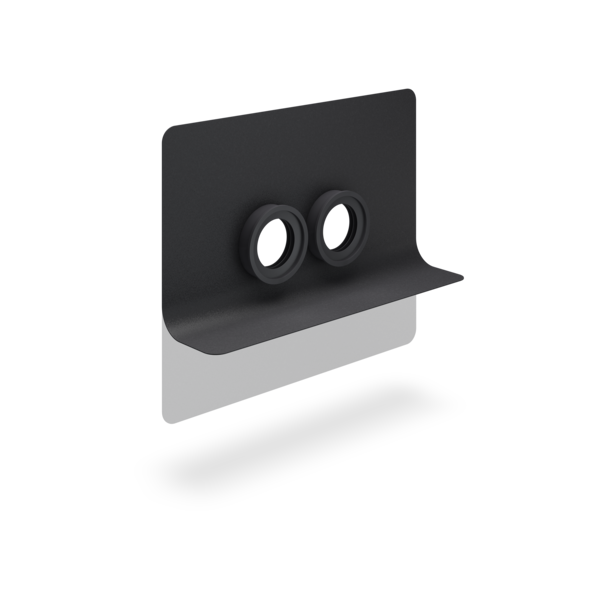

Dampfsperrplatte Duoflex

Eigenschaften

Flexibel
Dampfsperrend
Anschluss an zwei Rundrohren

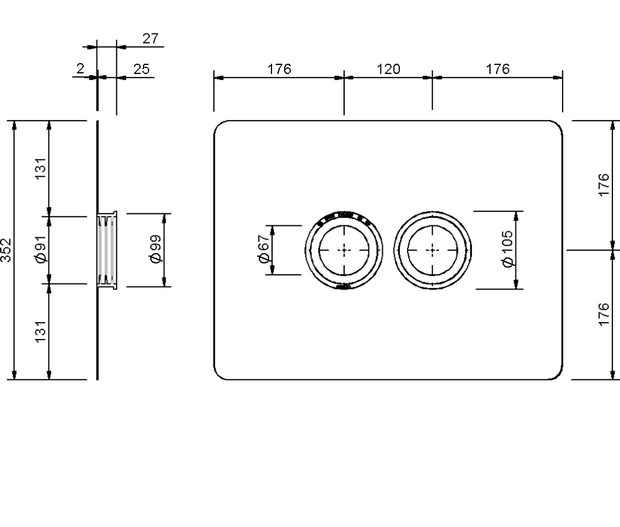

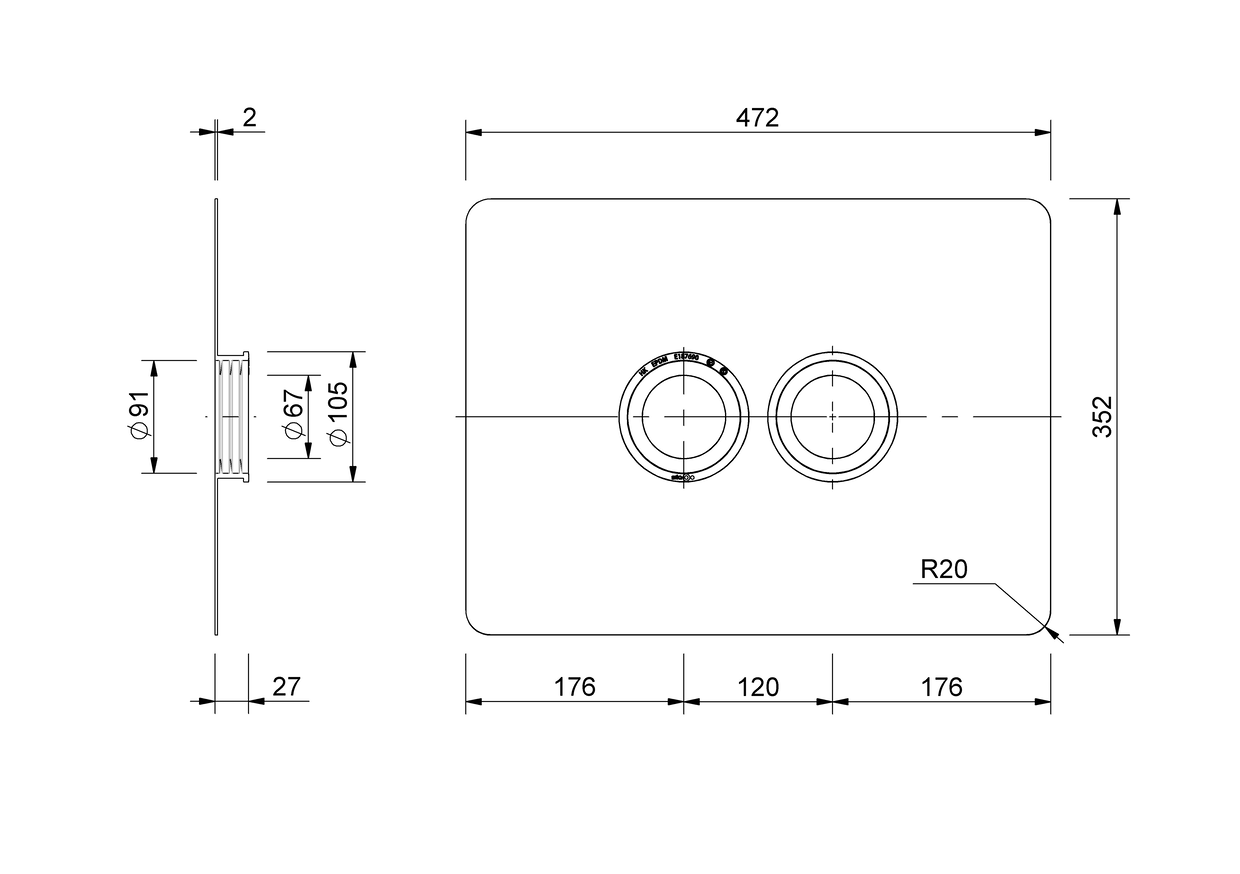

Technische Zeichnung

Nennweite DN	Außendurchmesser OD (mm)
70	75

Leistungstext Einbaubeispiele

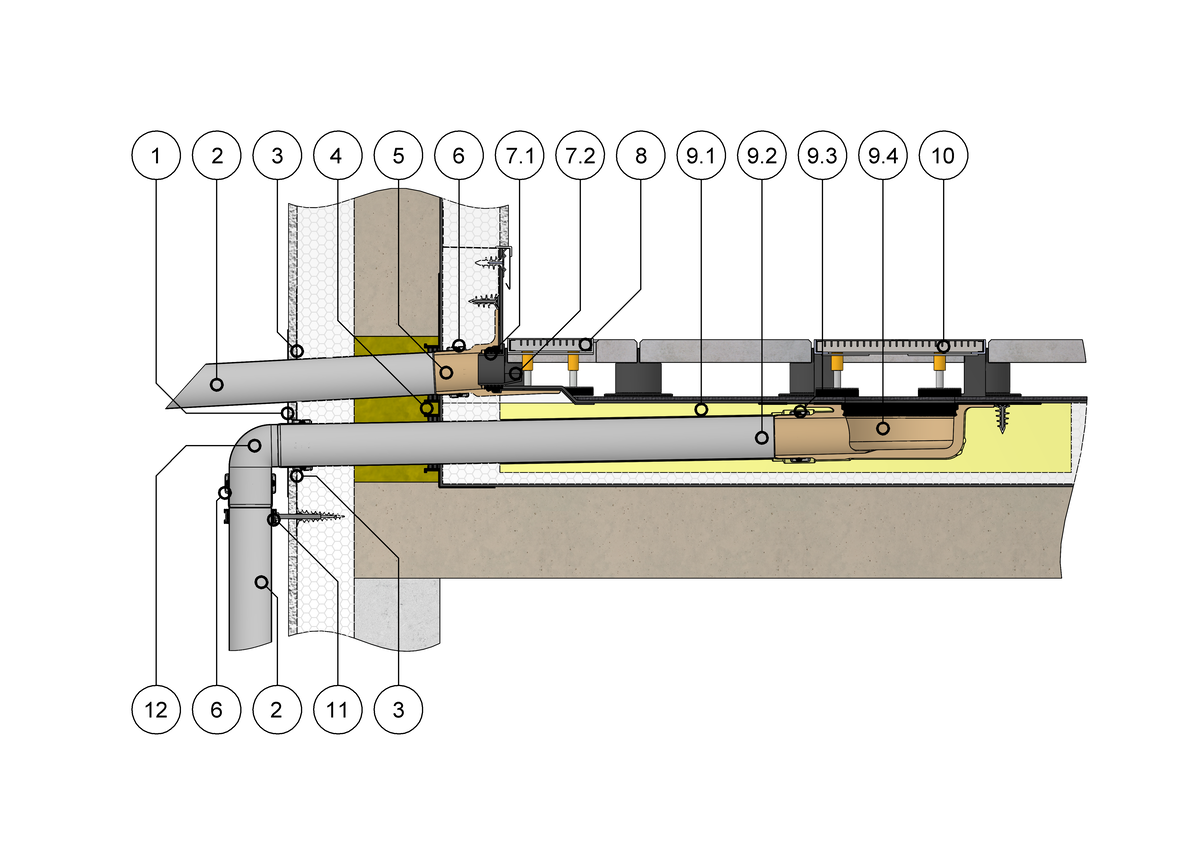

SitaMore Dampfsperrplatte Duoflex mit SitaIndra und SitaEasy

1 Fassaden-Abdeckplatte Sonderanfertigung
2 SitaPipe Edelstahl Rohr
3 SitaMore Dichtmanschette WDVS
4 SitaMore Dampfsperrplatte Duoflex
5 SitaEasy
6 SitaPipe Edelstahl Sicherungsschelle

SitaEasy Anstauelement bestehend aus:
7.1 Dichtring
7.2 Grundkörper

8 SitaDrain® Klassik

SitaIndra Hauptentwässerungsset bestehend aus:
9.1 Dämmkörper
9.2 Edelstahl Anschlussrohr
9.3 Sicherungsschelle
9.4 Einlauftopf

10 SitaDrain® Terra
11 SitaPipe Edelstahl Rohrschelle
12 SitaPipe Edelstahl Bogen

Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager mit:

Plattenbelag
Stelzlager
Bautenschutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

Artikelauswahl

SitaMore			Artikel Nr.
Dampfsperrplatte Duoflex
Dampfsperrplatte Duoflex	DN 70 + DN 70	SitaIndra, SitaEasy, SitaPipe Edelstahl Rohr	187690	Zum Produkt
