Variante

SitaMulti

Couronnement et grille

Caractéristiques

Résistant aux influences ordinaires de la pollution
Résistant aux chocs
Durable
Réglage en hauteur de 90 à 130 mm par pas de 10 mm

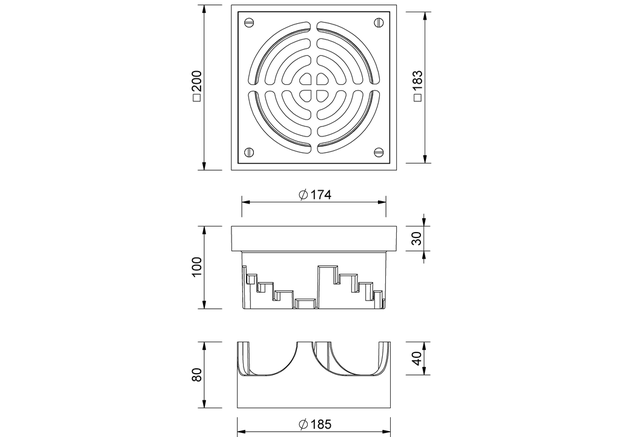

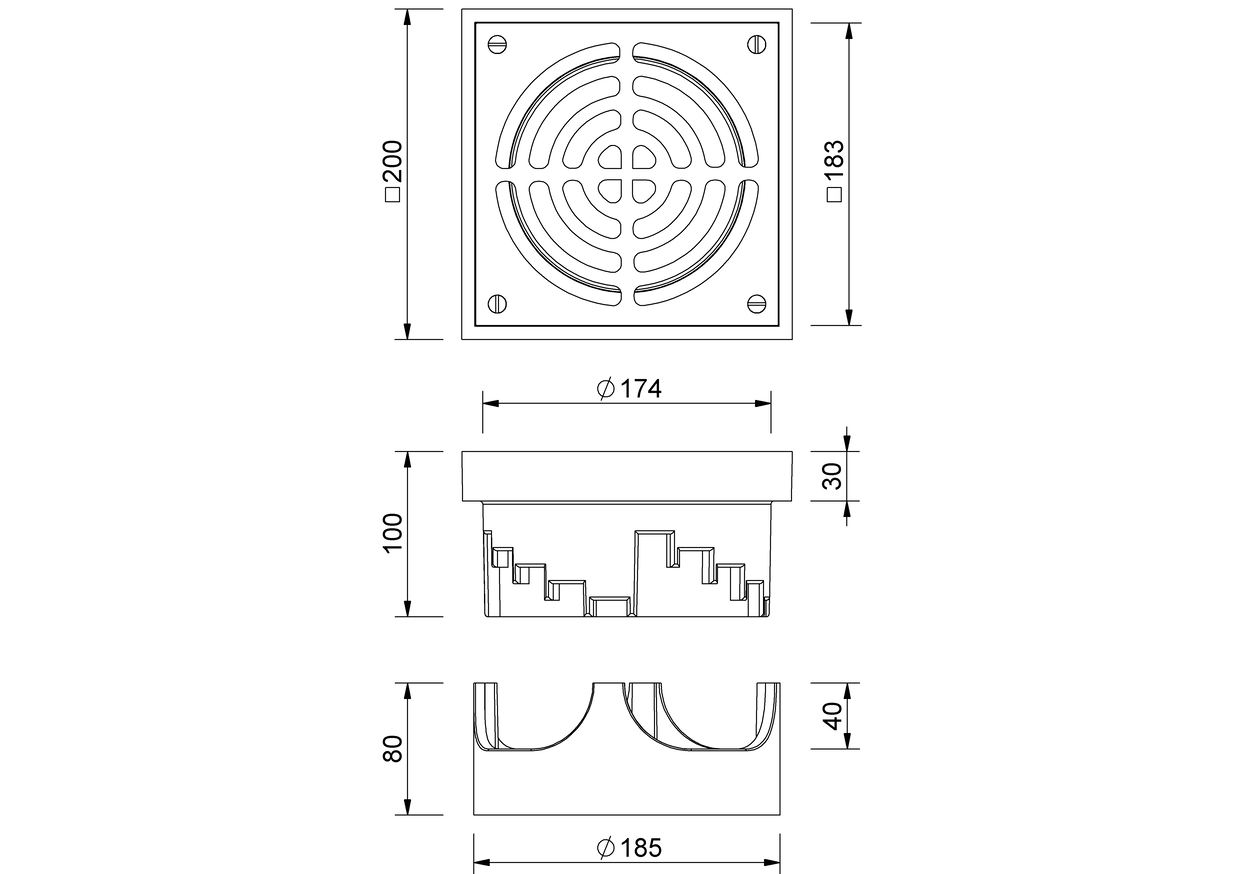

Schéma technique

Réglage en hauteur min. (mm)	Réglage en hauteur max. (mm)
90	130

Texte explicatif

SitaMulti Couronnement et grille, en fonte, matériau EN-GJS-500-7, se compose d’un cadre, d’une couronne d’appui et d’une grille supérieure vissée, classification M125. Pour l’évacuation de la charge via l’avaloir de toiture SitaMulti et l’élément de surélévation SitaMulti dans la structure porteuse, pour un réglage en hauteur de 90 à 130 mm. Fourniture et pose selon les règles de l'art.

Exemples d'installation

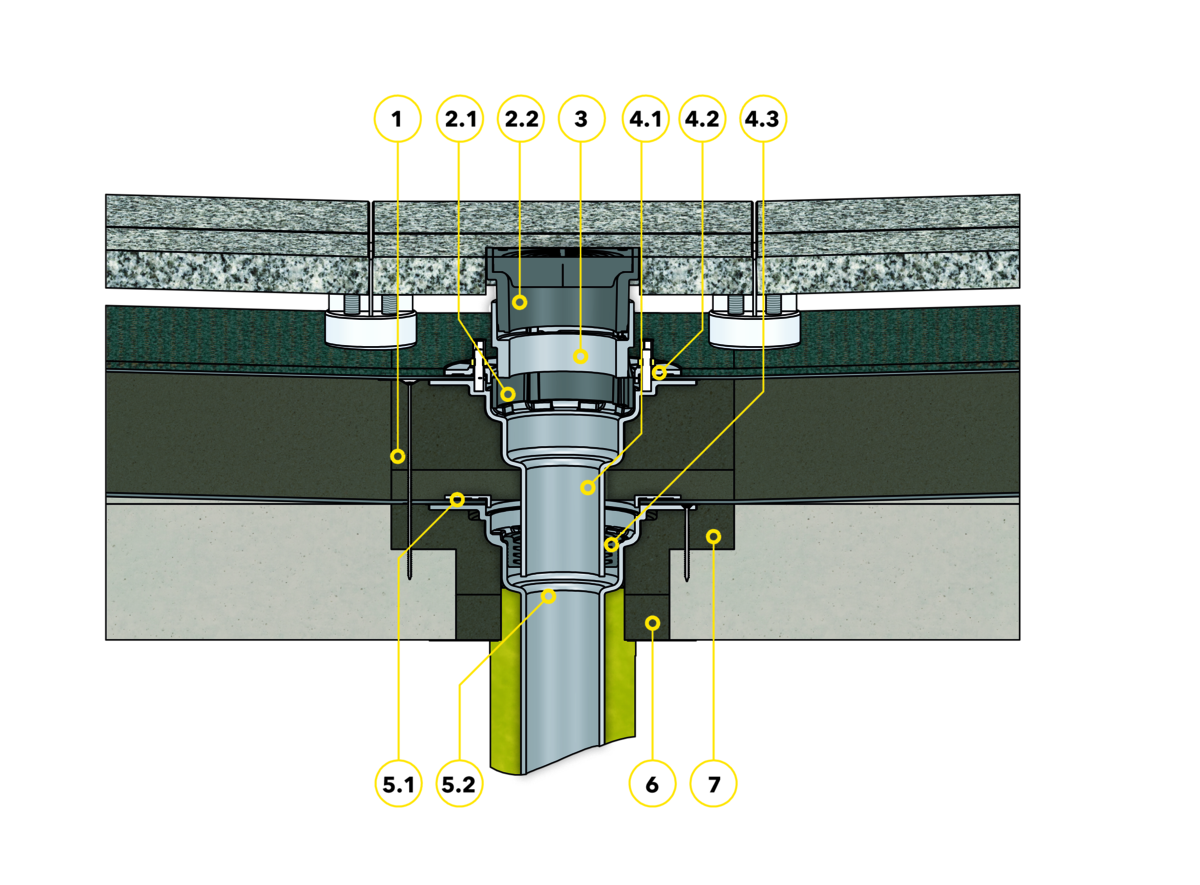

SitaMulti avec SitaMulti Couronnement et grille dans une structure non ventilée

1 SitaMulti Pièce d’isolation pour élément de surélévation

SitaMulti Couronnement et grille se compose de :
2.1 Couronne d’appui
2.2 Couronnement avec grille supérieure vissée
3 SitaMulti Pièce de rattrapage

SitaMulti Élément de surélévation se compose de :
4.1 Corps de base
4.2 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
4.3 Bague d’étanchéité
SitaMulti se compose de :
5.1 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
5.2 Corps de base
6 SitaMulti Bague de compensation pour pièce d’isolation
7 SitaMulti Pièce d’isolation pour avaloir

Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage
Plots
Tapis de protection
Étanchéité
Isolation thermique
Chape de ciment en pente
Pare-vapeur
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaMulti		N° d'article
Couronnement et grille
Couronnement et grille	SitaMulti	119060	Voir le produit
