SitaStandard
Rehausse

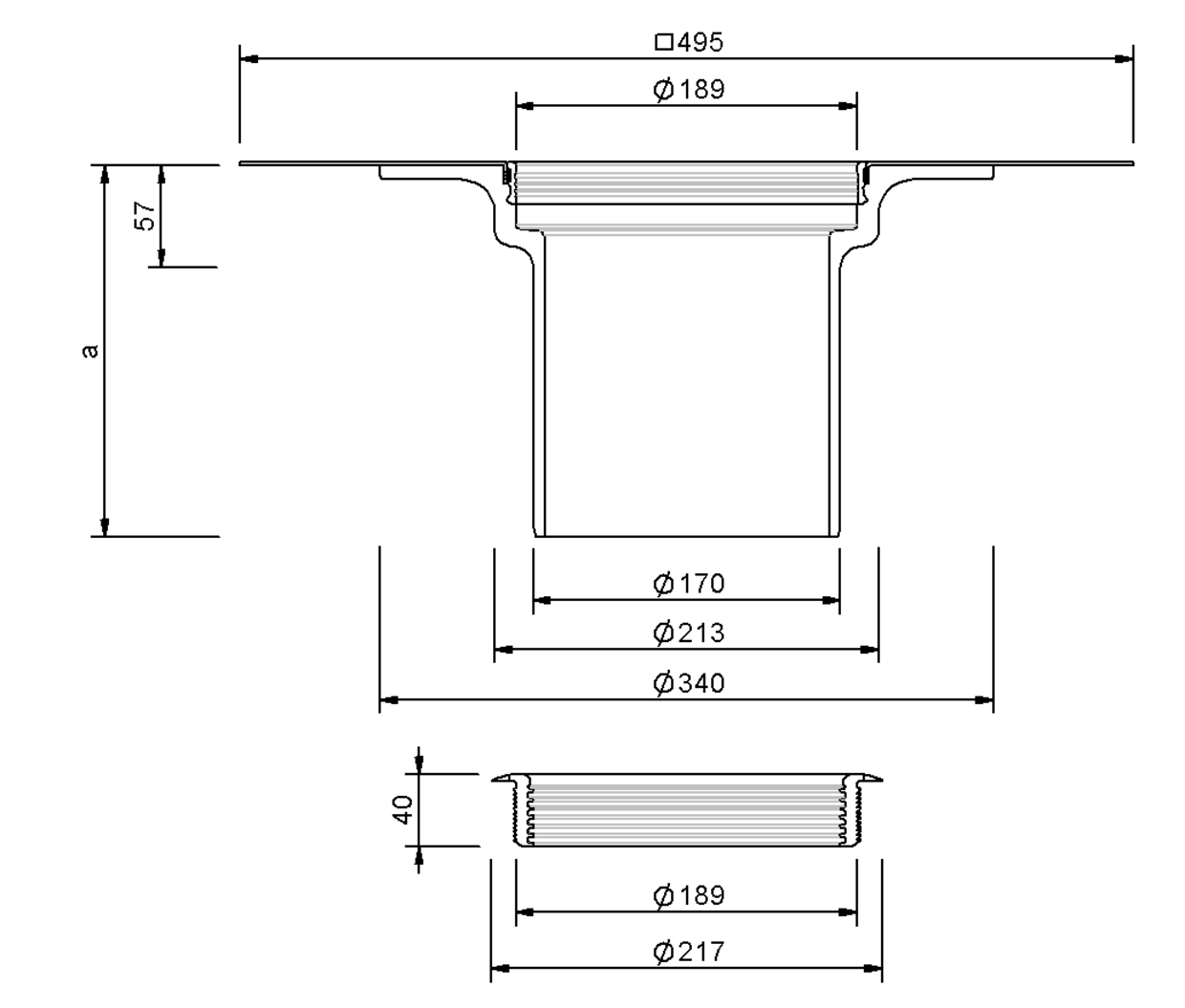

a (mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
---|---|---|
206 | 60 | 160 |
254 | 60 | 220 |
555 | 60 | 520 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaStandard Élément de surélévation, en polyuréthane, selon NBN EN 1253-2, pour épaisseurs d'isolant de 60 à 520 mm. Avec manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier. Complet, avec lubrifiant et anneau d’étanchéité multilèvre pour la sécurité antirefoulement. Fourniture et pose selon les règles de l’art.
SitaStandard sortie verticale dans une structure non ventilée
1 SitaStandard Pièce d'isolation pour avaloir
SitaStandard sortie verticale se compose de :
2.1 Corps de base
2.2 Arrêt de gravier
SitaCompact Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaStandard Pièce d’isolation pour élément de surélévation
5 SitaMore Tôle de renfort
SitaStandard sortie verticale se compose de :
2.1 Corps de base
2.2 Arrêt de gravier
SitaCompact Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaStandard Pièce d’isolation pour élément de surélévation
5 SitaMore Tôle de renfort
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaMulti avec SitaMulti Élément de surélévation dans une toiture non ventilée
SitaMulti se compose de :
1.1 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
1.2 Arrêt de gravier
1.3 Corps de base
SitaStandard Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaMulti Pièce d’isolation pour avaloir
4 SitaMulti Bague de compensation pour pièce d’isolation
1.1 Bride à visser, écrous, rondelles plates et manchons d’étanchéité
1.2 Arrêt de gravier
1.3 Corps de base
SitaStandard Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaMulti Pièce d’isolation pour avaloir
4 SitaMulti Bague de compensation pour pièce d’isolation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
