SitaStandard
Aufstockelement
Eigenschaften
- Wärmegedämmt
- Hervorragende Witterungsstabilität (UV-/IR Strahlung)
- Widerstandsfähig gegenüber üblichen Einflüssen aus Umweltbelastungen
- Stoß- und schlagfest
- Langlebig
- Großer Einlauftopf

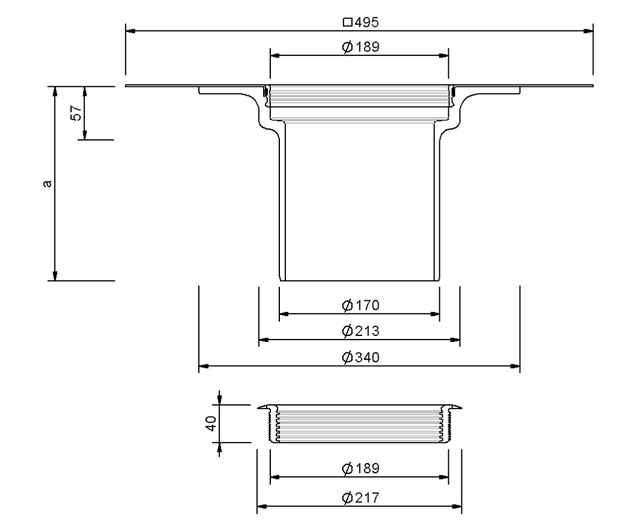

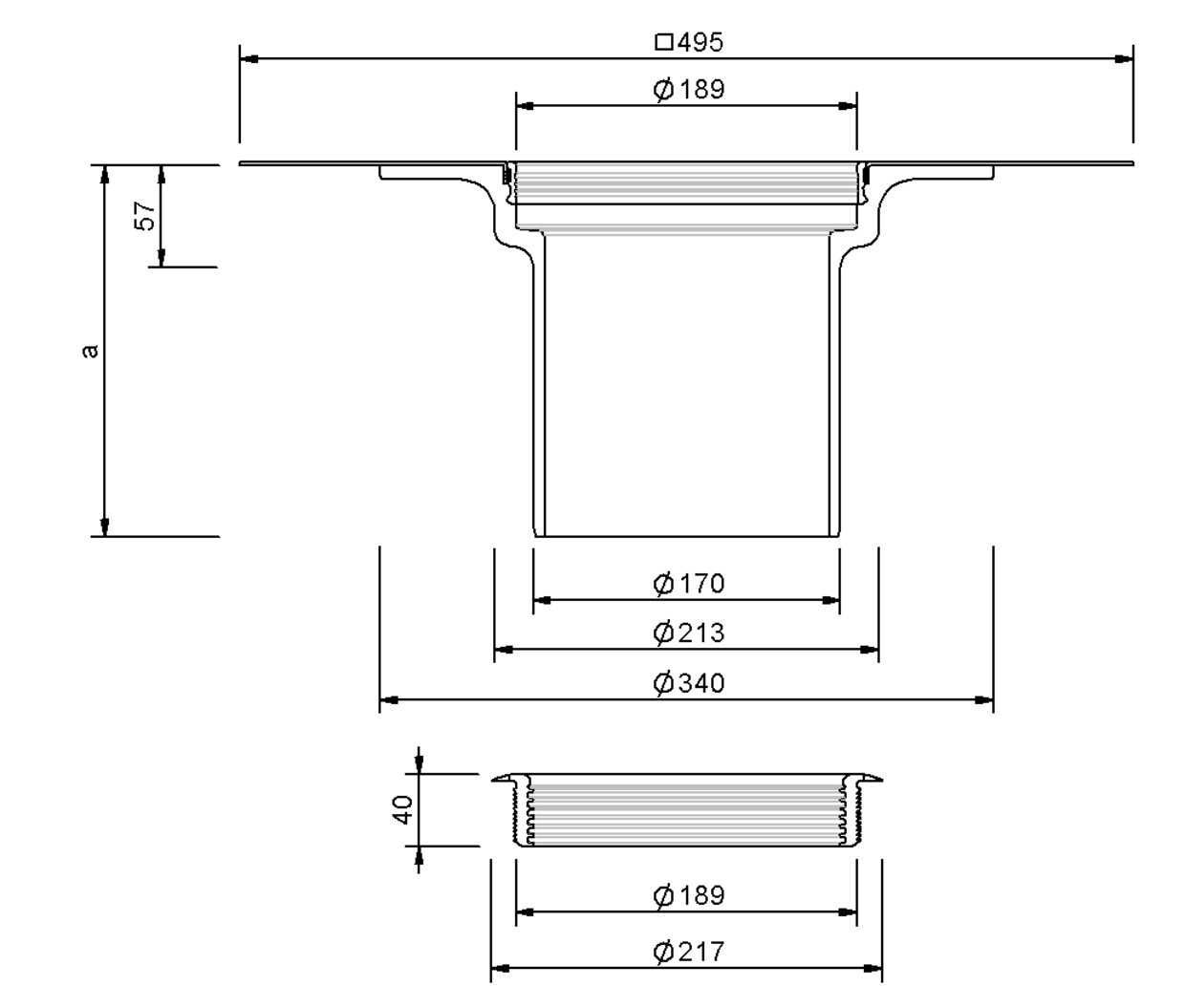

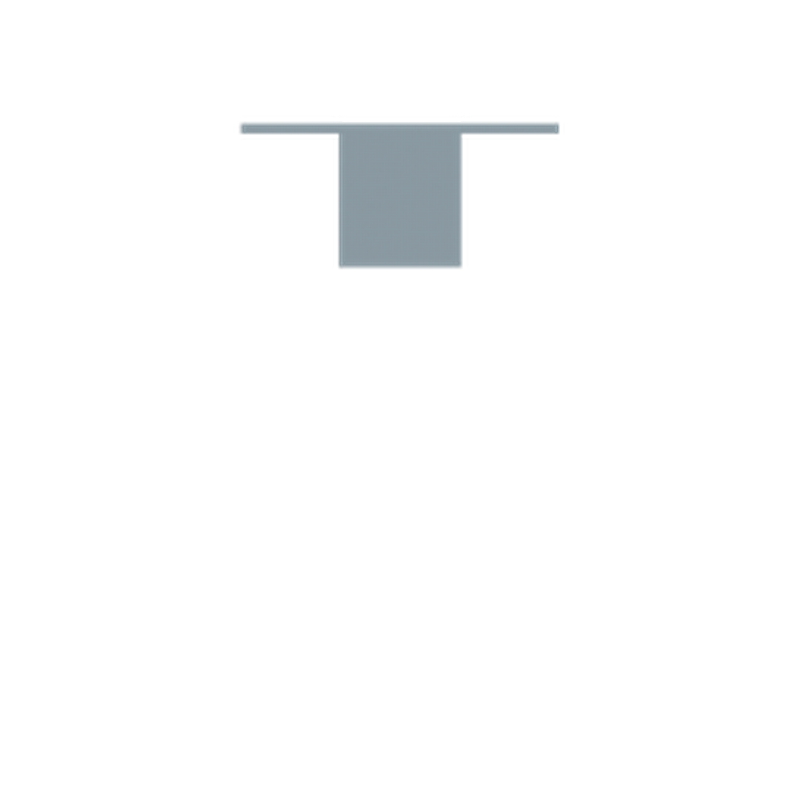

Technische Zeichnung
| a (mm) | Überbrückung der Wärmedämmung min. (mm) | Überbrückung der Wärmedämmung max. (mm) |
|---|---|---|
| 206 | 60 | 160 |
| 254 | 60 | 220 |
| 555 | 60 | 520 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_102510_de.pdf
PDF TechnischeZeichnung_102600_de.pdf
PDF TechnischeZeichnung_102610_de.pdf
PDF TechnischeZeichnung_105000_de.pdf
PDF TechnischeZeichnung_105010_de.pdf
DWG TZ_DB_SitaStandard_Aufstockelement_60_160.DWG
DWG TZ_DB_SitaStandard_Aufstockelement_60_220.DWG
DWG TZ_DB_SitaStandard_Aufstockelement_60_520.DWG
Artikelauswahl
SitaStandard Aufstockelement, aus Polyurethan, nach DIN EN 1253-2 für Dämmstoffstärken von 60-520 mm. Mit eingeschäumter Wunschanschlussmanschette (495 mm x 495 mm), passend zur Dachabdichtung, mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Kiesfangs. Komplett mit Gleitmittel und mehrlippigem Winkeldichtring zur Rückstausicherung liefern und fachgerecht einbauen.
SitaStandard senkrecht im nicht belüfteten Dachaufbau
1 SitaStandard Dämmkörper Gully
SitaStandard senkrecht bestehend aus:
2.1 Grundkörper mit Wunschanschlussmanschette
2.2 Kiesfang Grundkörper
2.3 Kiesfang Deckel
SitaStandard Aufstockelement bestehend aus:
3.1 Grundkörper mit Wunschanschlussmanschette
3.2 Dichtring
4 SitaStandard Dämmkörper Aufstockelement
5 SitaMore Verstärkungsblech
SitaStandard senkrecht bestehend aus:
2.1 Grundkörper mit Wunschanschlussmanschette
2.2 Kiesfang Grundkörper
2.3 Kiesfang Deckel
SitaStandard Aufstockelement bestehend aus:
3.1 Grundkörper mit Wunschanschlussmanschette
3.2 Dichtring
4 SitaStandard Dämmkörper Aufstockelement
5 SitaMore Verstärkungsblech
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

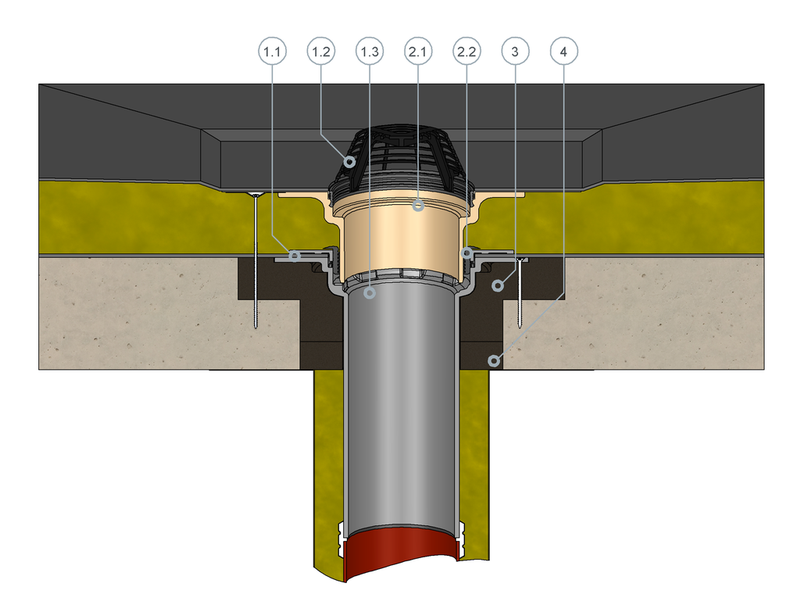

SitaMulti mit SitaStandard Aufstockelement im nicht belüfteten Dachaufbau
SitaMulti bestehend aus:
1.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
1.2 Kiesfang
1.3 Grundkörper
SitaStandard Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaMulti Dämmkörper Gully
4 SitaMulti Dämmkörper Ausgleichsring
1.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
1.2 Kiesfang
1.3 Grundkörper
SitaStandard Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaMulti Dämmkörper Gully
4 SitaMulti Dämmkörper Ausgleichsring
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_102500_de.pdfPDF TechnischeZeichnung_102510_de.pdf
PDF TechnischeZeichnung_102600_de.pdf
PDF TechnischeZeichnung_102610_de.pdf
PDF TechnischeZeichnung_105000_de.pdf
PDF TechnischeZeichnung_105010_de.pdf
DWG TZ_DB_SitaStandard_Aufstockelement_60_160.DWG
DWG TZ_DB_SitaStandard_Aufstockelement_60_220.DWG
DWG TZ_DB_SitaStandard_Aufstockelement_60_520.DWG
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
