SitaTrendy
Rehausse

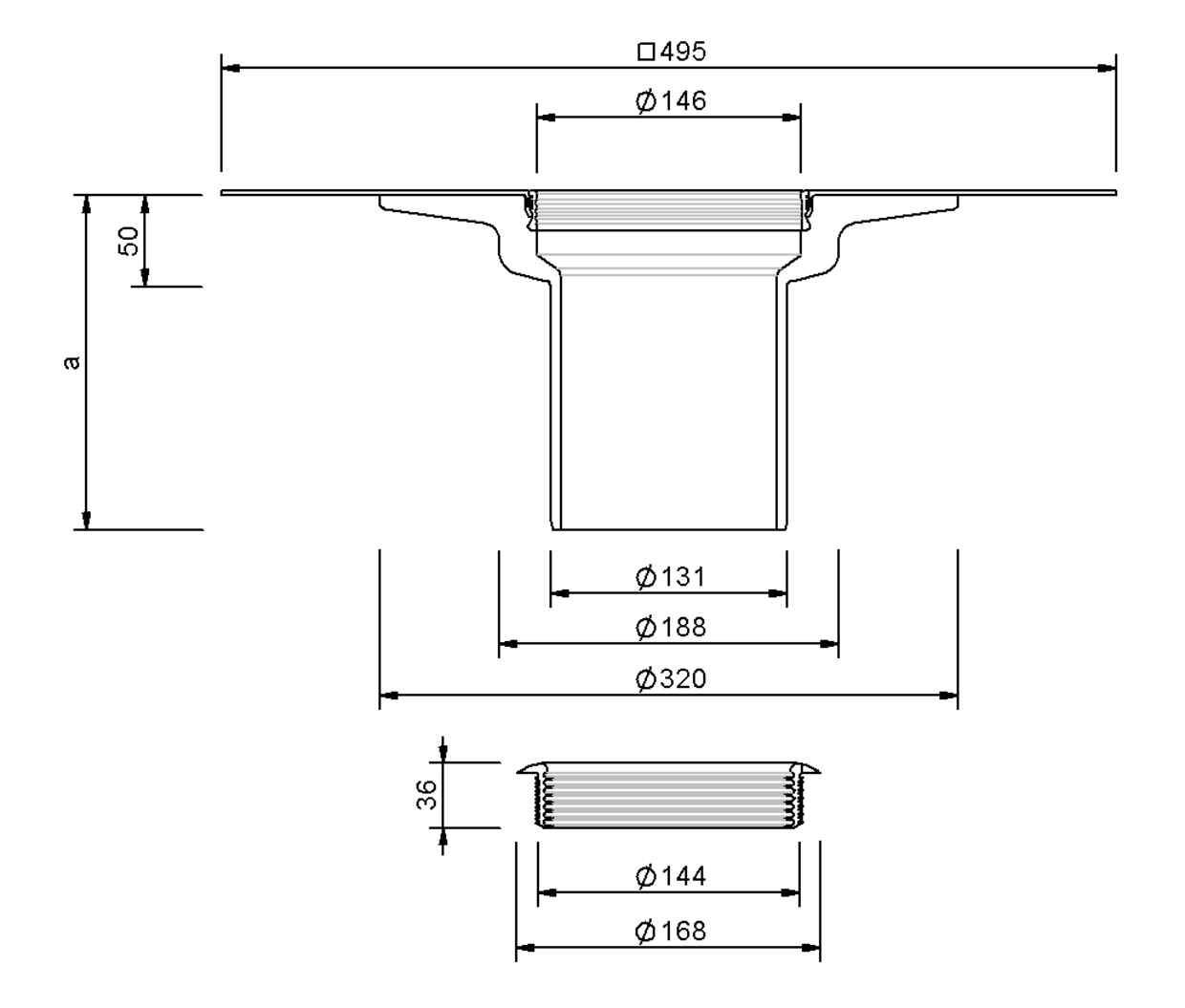

a (mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
---|---|---|
185 | 60 | 150 |
255 | 60 | 220 |
355 | 60 | 320 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaTrendy Élément de surélévation, en polyuréthane, selon NBN EN 1253-2, calorifuge, pour épaisseurs d'isolant de 60 à 320 mm. Avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement. Complet, avec bague d’étanchéité multilèvre pour la sécurité antirefoulement. Fourniture et pose selon les règles de l’art.
SitaTrendy Bride à visser dans une structure non ventilée avec dallage dans lit de gravillons
1 SitaTrendy Pièce d'isolation pour élément de surélévation
SitaTrendy Élément de surélévation se compose de :
2.1 Bague d’étanchéité
2.2 Corps de base
SitaMore Set de pièces de terrasse se compose de :
3.1 Grille supérieure
3.2 Boîtier
3.3 Bague de réglage en hauteur
SitaTrendy Bride à visser sortie verticale se compose de :
4.1 Corps de base
4.2 Bride libre, joints et vis
5 SitaTrendy Pièce d'isolation pour avaloir
SitaTrendy Élément de surélévation se compose de :
2.1 Bague d’étanchéité
2.2 Corps de base
SitaMore Set de pièces de terrasse se compose de :
3.1 Grille supérieure
3.2 Boîtier
3.3 Bague de réglage en hauteur
SitaTrendy Bride à visser sortie verticale se compose de :
4.1 Corps de base
4.2 Bride libre, joints et vis
5 SitaTrendy Pièce d'isolation pour avaloir
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravier ou de gravillons
- Tapis de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaTrendy dans une structure non ventilée
1 SitaMore Tôle de renfort
2 SitaTrendy Pièce d'isolation pour élément de surélévation
SitaTrendy Bride à visser Élément de surélévation se compose de :
3.1 Manchons d’étanchéité et bride à visser
3.2 Bague d’étanchéité
3.3 Corps de base
SitaTrendy sortie verticale se compose de :
4.1 Corps de base
4.2 Arrêt de gravier
5 SitaTrendy Pièce d'isolation pour avaloir
2 SitaTrendy Pièce d'isolation pour élément de surélévation
SitaTrendy Bride à visser Élément de surélévation se compose de :
3.1 Manchons d’étanchéité et bride à visser
3.2 Bague d’étanchéité
3.3 Corps de base
SitaTrendy sortie verticale se compose de :
4.1 Corps de base
4.2 Arrêt de gravier
5 SitaTrendy Pièce d'isolation pour avaloir
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaTrendy avec élément de retenue pour l’évacuation de secours sous forme de gargouille dans une structure ventilée
SitaMore Élément de retenue se compose de :
1.1 Tampons métal-caoutchouc réglables en hauteur
1.2 Couvercle fermé
1.3 Bague d’étanchéité
1.4 Corps de base
SitaTrendy Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaTrendy Pièce d’isolation pour élément de surélévation
4 SitaTrendy sortie verticale
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Coude
7 SitaPipe Acier inoxydable Collier d’attache
8 SitaPipe Acier inoxydable Tuyau
9 SitaAttika Plaque de recouvrement de façade
1.1 Tampons métal-caoutchouc réglables en hauteur
1.2 Couvercle fermé
1.3 Bague d’étanchéité
1.4 Corps de base
SitaTrendy Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaTrendy Pièce d’isolation pour élément de surélévation
4 SitaTrendy sortie verticale
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Coude
7 SitaPipe Acier inoxydable Collier d’attache
8 SitaPipe Acier inoxydable Tuyau
9 SitaAttika Plaque de recouvrement de façade
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
