SitaTrendy
Verhogingselement
Productkenmerken
- Thermisch geïsoleerd
- Uitstekend bestand tegen aantasting door weersinvloeden (ultraviolette/infrarode stralen)
- Bestand tegen gebruikelijke externe omgevingsinvloeden
- Slag- en stootvast
- Lange levensduur

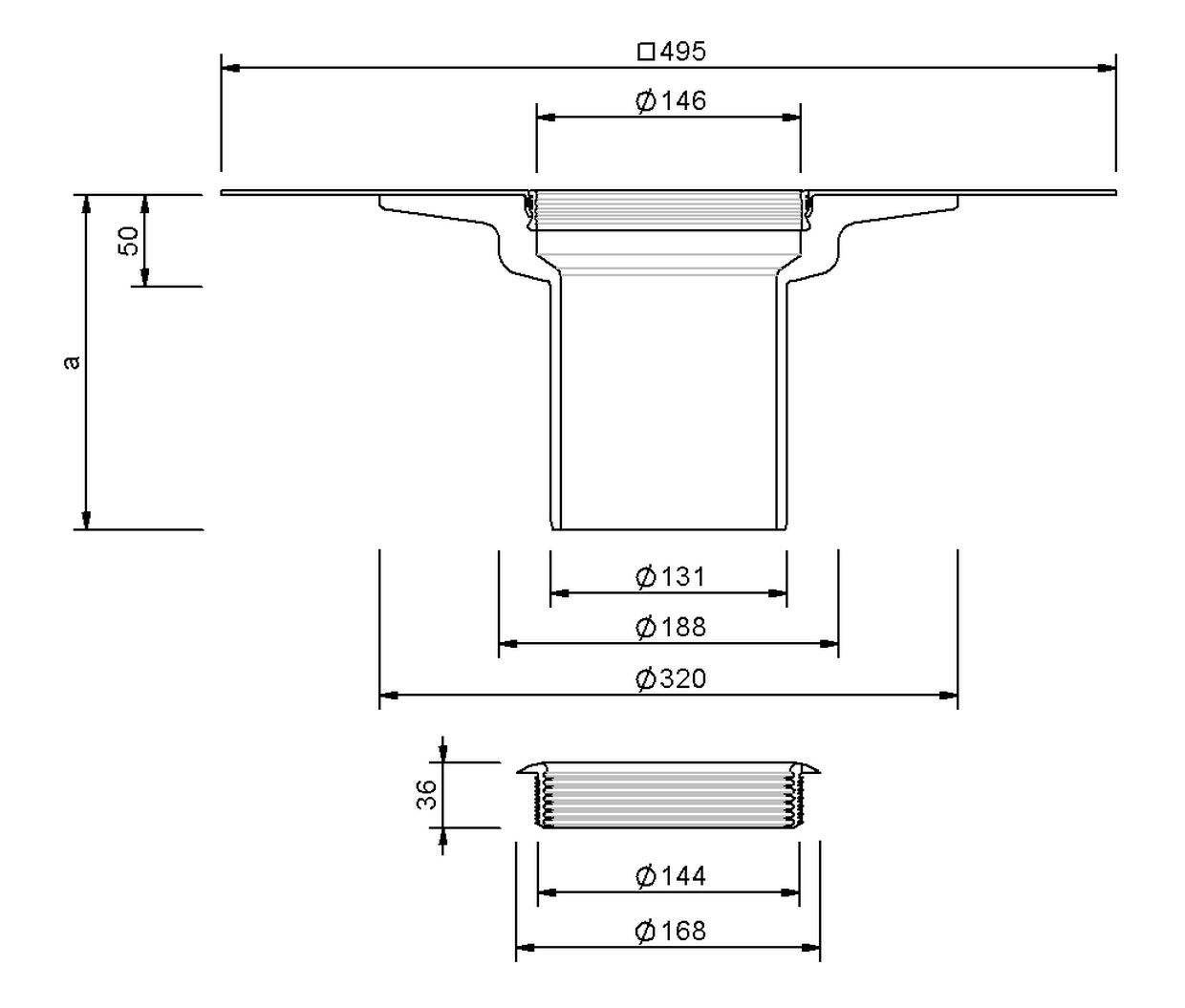

Technische tekening
| a (mm) | Min. overbrugging van thermische isolatie (mm) | Max. overbrugging van thermische isolatie (mm) |
|---|---|---|
| 185 | 60 | 150 |
| 255 | 60 | 220 |
| 355 | 60 | 320 |
Prestatiebeschrijving
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaTrendy verhogingselement, van polyurethaan, volgens DIN EN 1253-2, thermisch geïsoleerd, voor isolatiediktes van 60-320 mm, met grote, ingeschuimde aansluitslabbe volgens klantspecificatie (495 mm x 495 mm), passend bij de dakafdichting, met bevestigingsring voor extra borging van de aansluitslabbe. Compleet inclusief meerlippige afdichtring voor terugstroombeveiliging, geleverd en deskundig ingebouwd.
SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed
1 SitaTrendy isolatieblok voor verhogingselement
SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement
SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring
SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk
SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement
SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring
SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk
Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:
- Bekledingsplaten
- Steenslag- of grindbed
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaTrendy voor ongeventileerde dakconstructies
1 SitaMore versterkingsplaat
2 SitaTrendy isolatie-element verhogingselement
SitaTrendy schroefflens verhogingselement, bestaande uit:
3.1 afdichtingsslabben en schroefflens
3.2 Dichtingsring
3.3 Afvoerelement
SitaTrendy verticaal bestaande uit:
4.1 Grindvangerdeksel
4.2 Grindvanger-afvoerelement
4.3 Afvoerelement met aansluitslabbe volgens klantspecificatie
5 SitaTrendy dakkolk isolatie-element
2 SitaTrendy isolatie-element verhogingselement
SitaTrendy schroefflens verhogingselement, bestaande uit:
3.1 afdichtingsslabben en schroefflens
3.2 Dichtingsring
3.3 Afvoerelement
SitaTrendy verticaal bestaande uit:
4.1 Grindvangerdeksel
4.2 Grindvanger-afvoerelement
4.3 Afvoerelement met aansluitslabbe volgens klantspecificatie
5 SitaTrendy dakkolk isolatie-element
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaTrendy met overloopelement voor noodafvoer als spuwer in geventileerde dakconstructies
SitaMore opstuwelement bestaande uit:
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement
SitaTrendy verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaTrendy isolatieblok voor verhogingselement
4 SitaTrendy met verticale uitlaat
5 SitaPipe Edelstahl borgklem
6 SitaPipe Edelstahl bocht
7 SitaPipe Edelstahl buisbeugel
8 SitaPipe Edelstahl buis
9 SitaAttika gevelafdekplaat
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement
SitaTrendy verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaTrendy isolatieblok voor verhogingselement
4 SitaTrendy met verticale uitlaat
5 SitaPipe Edelstahl borgklem
6 SitaPipe Edelstahl bocht
7 SitaPipe Edelstahl buisbeugel
8 SitaPipe Edelstahl buis
9 SitaAttika gevelafdekplaat
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
