SitaVent Ventilation de toiture froide
Ventilation
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Sécurité antirefoulement pour colonne d'eau jusqu'à 2 m

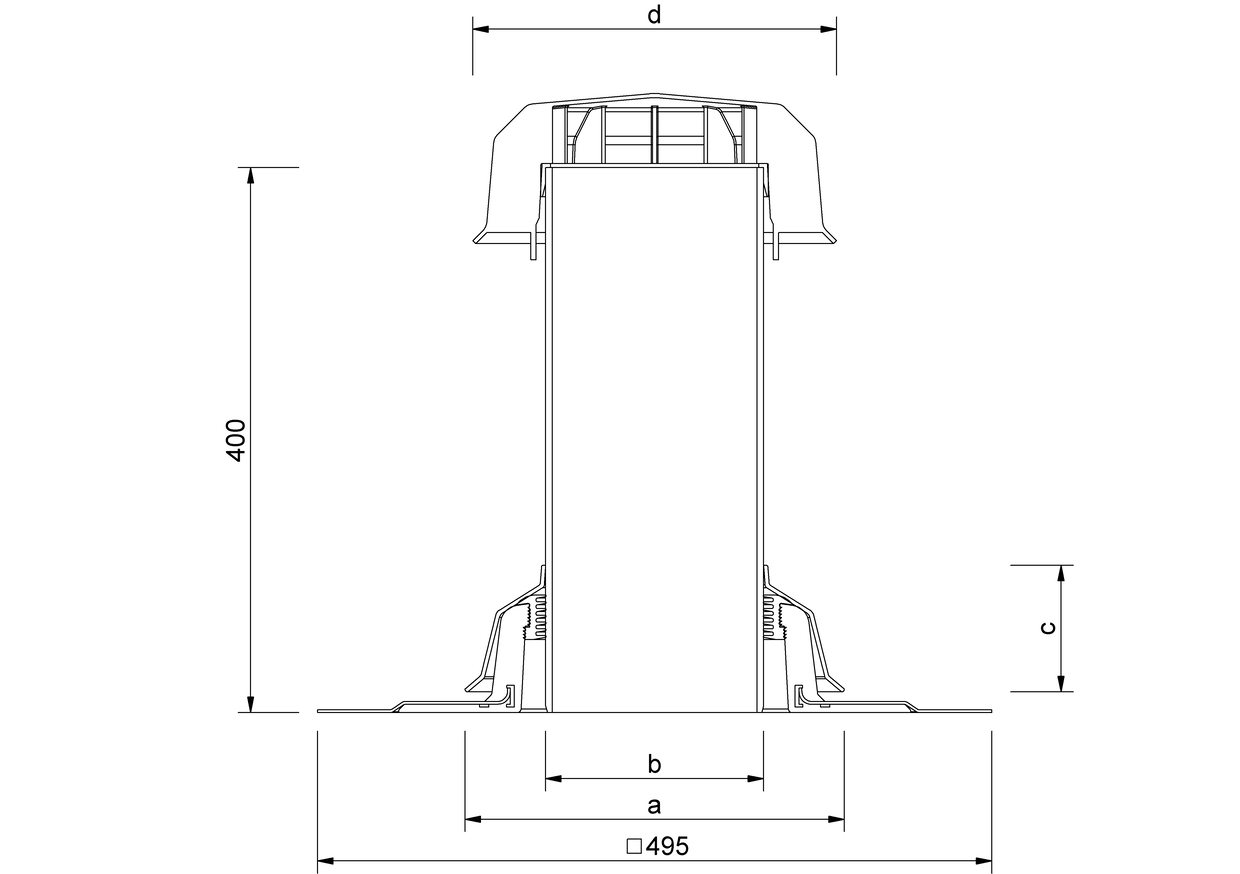

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|---|
| 150 | 160 | 170 | 376 | 278 | 93 | 267 |
| 100 | 110 | 120 | 340 | 227 | 90 | 195 |
Texte explicatif
Exemples d'installation
Sélection d’articles
SitaVent Ventilation de toiture froide, en polyuréthane, diamètre nominal DN 100 ou DN 150, avec manchon de raccordement intégré fixe (495 x 495 mm) adapté à l'étanchéité de la toiture. Complet avec bague d'étanchéité à sept lèvres, lubrifiant, tuyau de raccordement PE de 400 mm de long, déflecteur et coiffe antipluie en polyamide, fourniture et pose selon les règles de l'art.

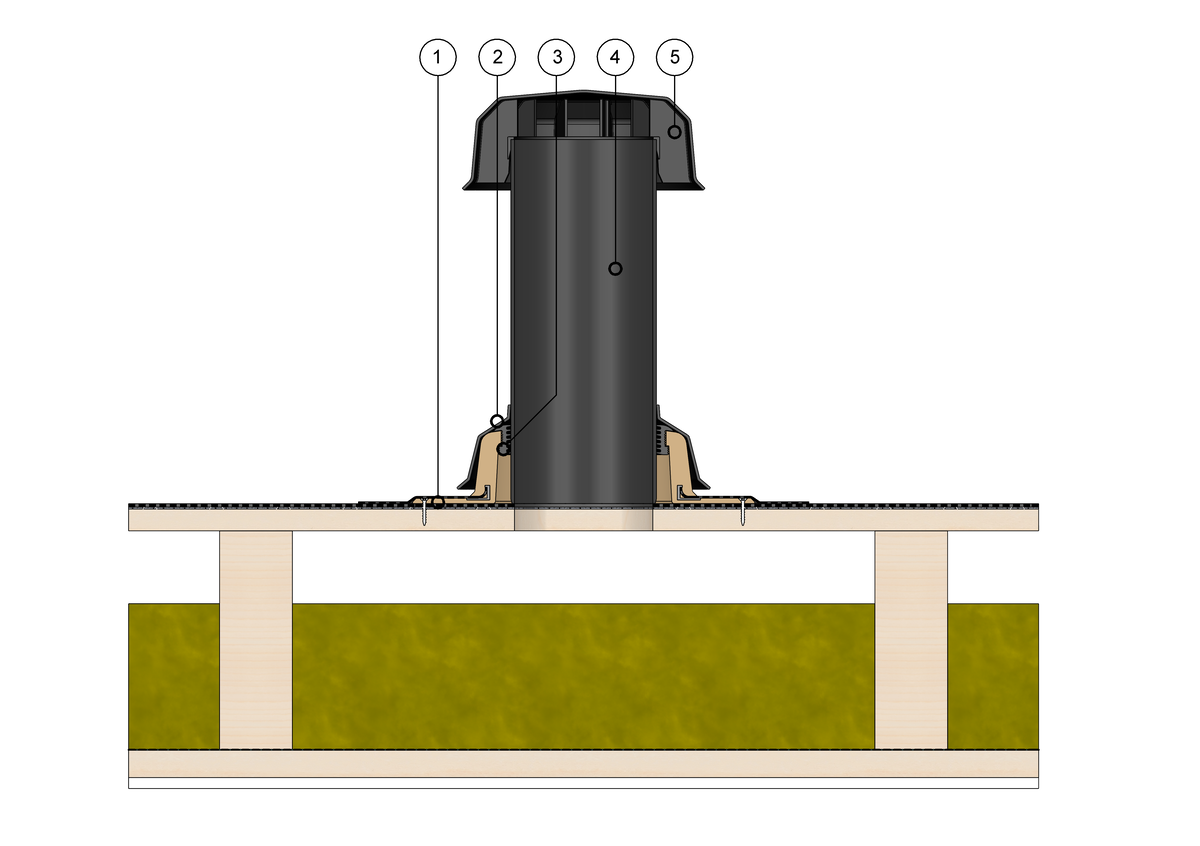

SitaVent Ventilation de toiture froide dans une toiture ventilée
SitaVent Ventilation de toiture froide se compose de :
1 Plaque de base
2 Déflecteur de pluie
3 Bague d’étanchéité
4 Tuyau de ventilation
5 Coiffe antipluie
1 Plaque de base
2 Déflecteur de pluie
3 Bague d’étanchéité
4 Tuyau de ventilation
5 Coiffe antipluie
Structure ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Coffrage
- Chevronnage
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Placoplâtre
