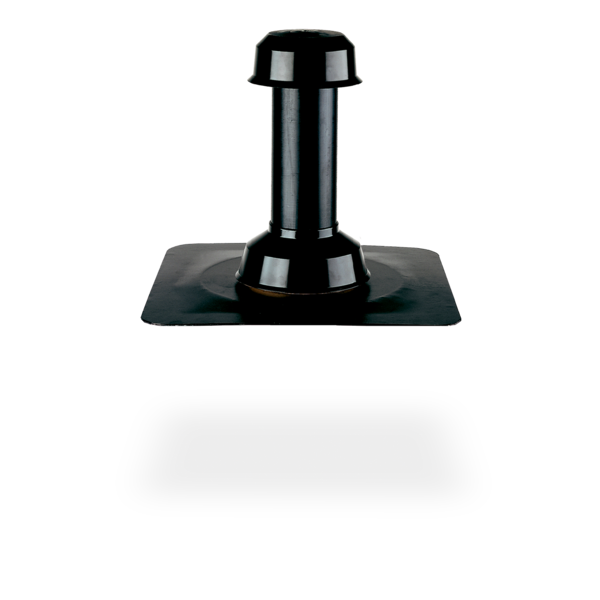

SitaVent Kaltdachlüfter
-
Lüftung
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Rückstausicher bis 2m Wassersäule

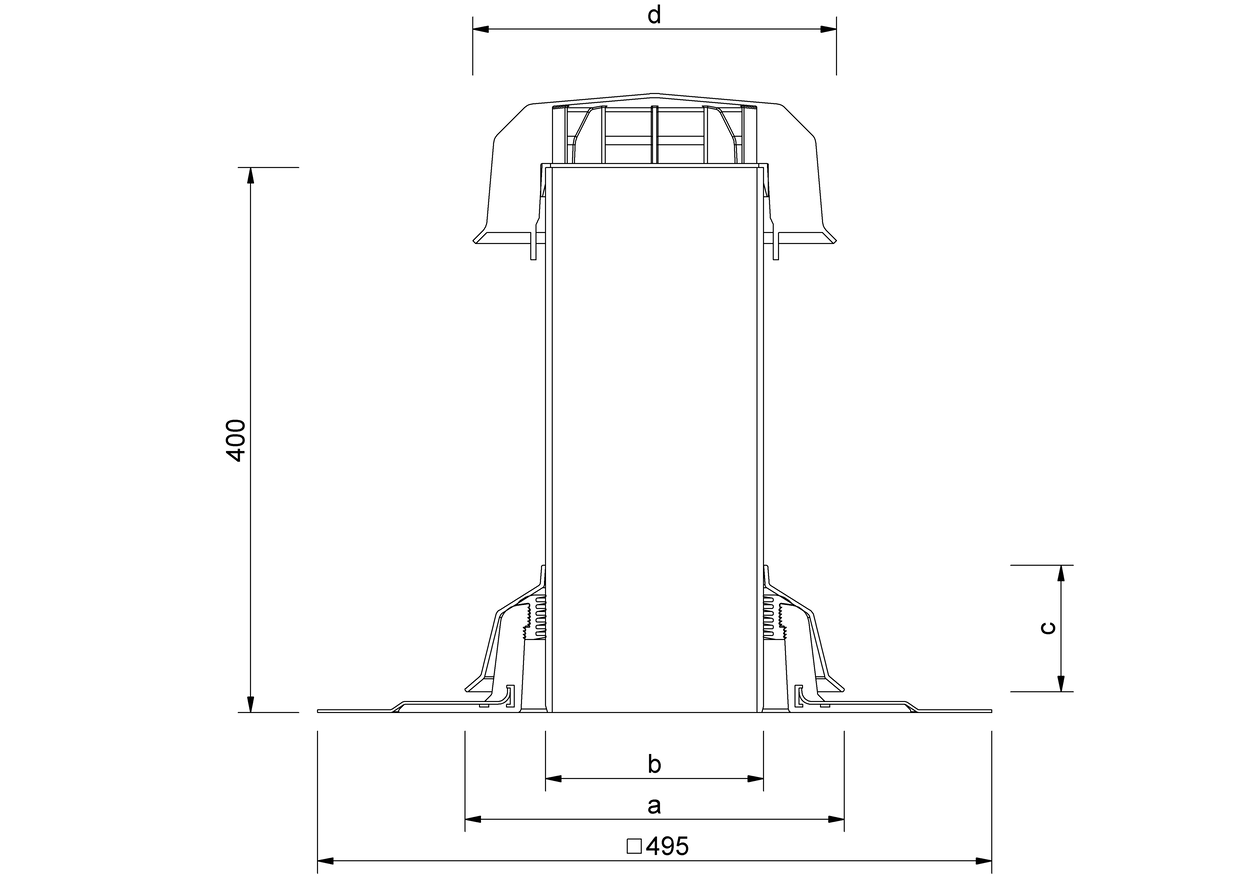

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|---|
| 100 | 110 | 120 | 340 | 227 | 90 | 195 |
| 150 | 160 | 170 | 376 | 278 | 93 | 267 |
Leistungstext
Einbaubeispiele
![SitaVent Kaltdachlüfter im belüfteten Dachaufbau]( "SitaVent Kaltdachlüfter im belüfteten Dachaufbau")
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaVent Kaltdachlüfter, aus Polyurethan, in den Nennweiten DN 100 oder DN 150, mit fest eingeschäumter Wunschanschlussmanschette (495 mm x 495 mm) passend zur Dachabdichtung. Komplett inklusive siebenlippigem Dichtring, Gleitmittel, 400 mm langem PE-Anschlussrohr, Abweiser und Regenhaube aus Polyamid, liefern und fachgerecht einbauen.

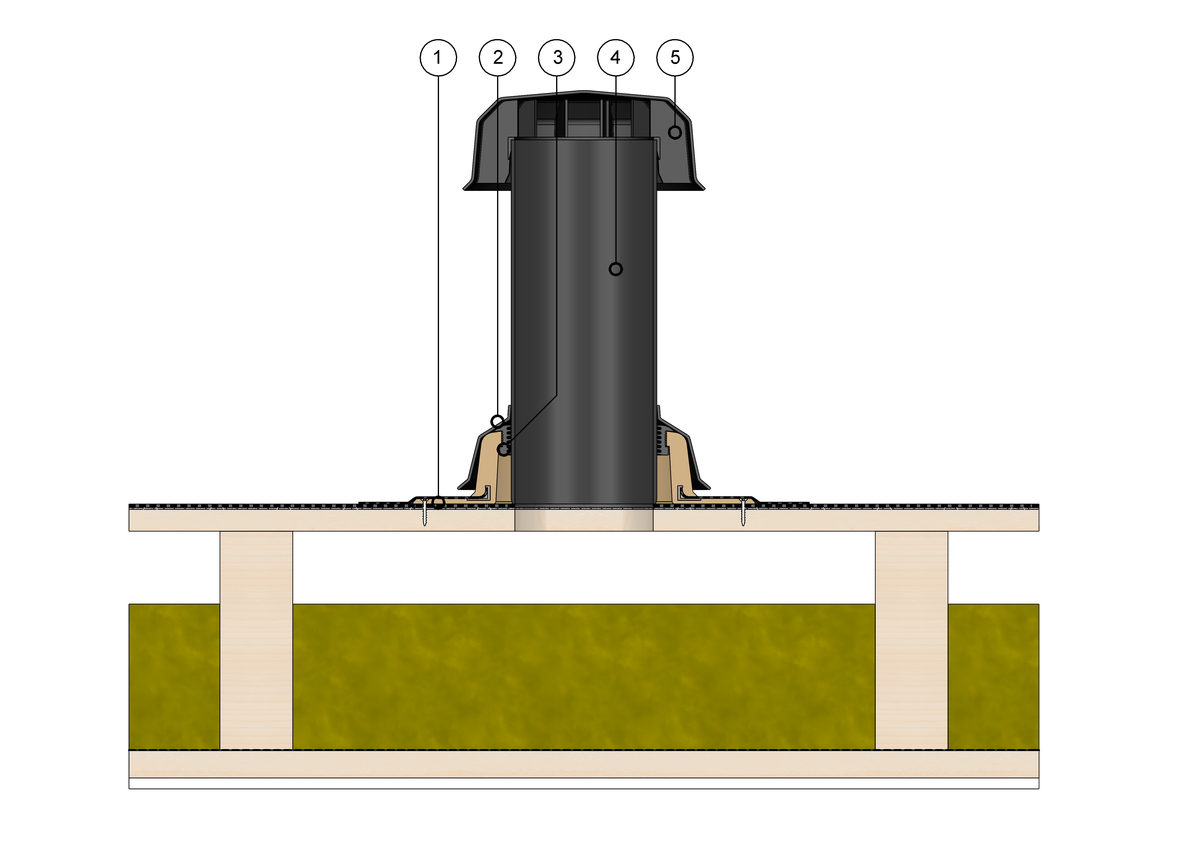

SitaVent Kaltdachlüfter im belüfteten Dachaufbau
SitaVent Kaltdachlüfter bestehend aus:
1 Grundplatte
2 Regenanbweiser
3 Dichtring
4 Lüftungsrohr
5 Regenhaube
1 Grundplatte
2 Regenanbweiser
3 Dichtring
4 Lüftungsrohr
5 Regenhaube
Belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Schalung
- Sparrenlage
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Gipskartonplatte
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaVent_Kaltdachluefter.pdfEinbaubeispiele
PDF SitaVent_Kaltdachluefter_im_beluefteten_Dachaufbau_de.pdfEinbauanleitung
PDF Einbauanleitung_SitaVent_E280003.pdf
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
