Detail

SitaIndra DN 70

Afvoerkolk doorheen de dakopstand

Productkenmerken

Bestelnummer

107303

Aansluitlengte

1.000 mm

aansluiting

Elevate QuickSeam SA Flashing-Slabbe

Aansluithelling

1 °

Flensdiameter

330 mm

Kolkhoogte

98 mm

Binnendiameter kolk

189 mm

Min. temperatuurbestendigheid

-40 °C

Max. temperatuurbestendigheid

80 °C

Materiaalklasse

Europese brandreactieklasse E/B2 (normaal ontvlambaar)
Euroklasse A1 (A1) onbrandbaar

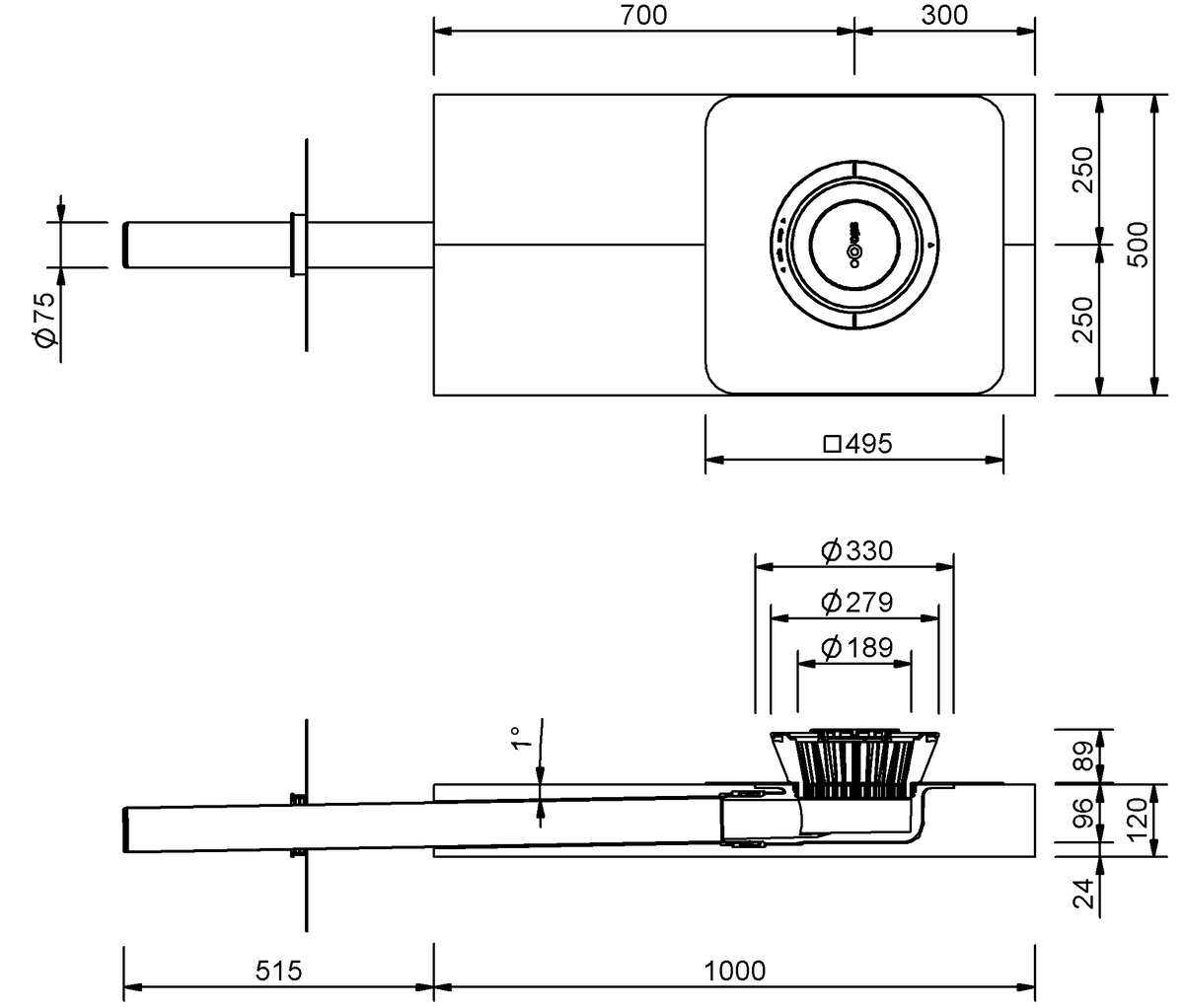

Technische tekening

Licht gewicht, volkomen vlak afgewerkt en supersnel monteerbaar: Met deze voordelen overtuigt SitaIndra de verwerker en iedereen die waarde hecht aan een effectieve thermische isolatie. De gestroomlijnde dakvlakkolk van thermisch geïsoleerd PUR wordt als complete set incl. isolatie-element op de bouwplaats geleverd.

Prestatiebeschrijving Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

Waterstand (mm)

0,6

1,4

2,2

2,3

2,4

2,5

2,6

2,7

2,8

2,9

3,1

Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s

Waterstand (mm)

0,6

1,5

2,3

2,6

2,9

4,4

5,8

8,2

9,5

10,8

11,5

12,2

Installatievoorbeelden

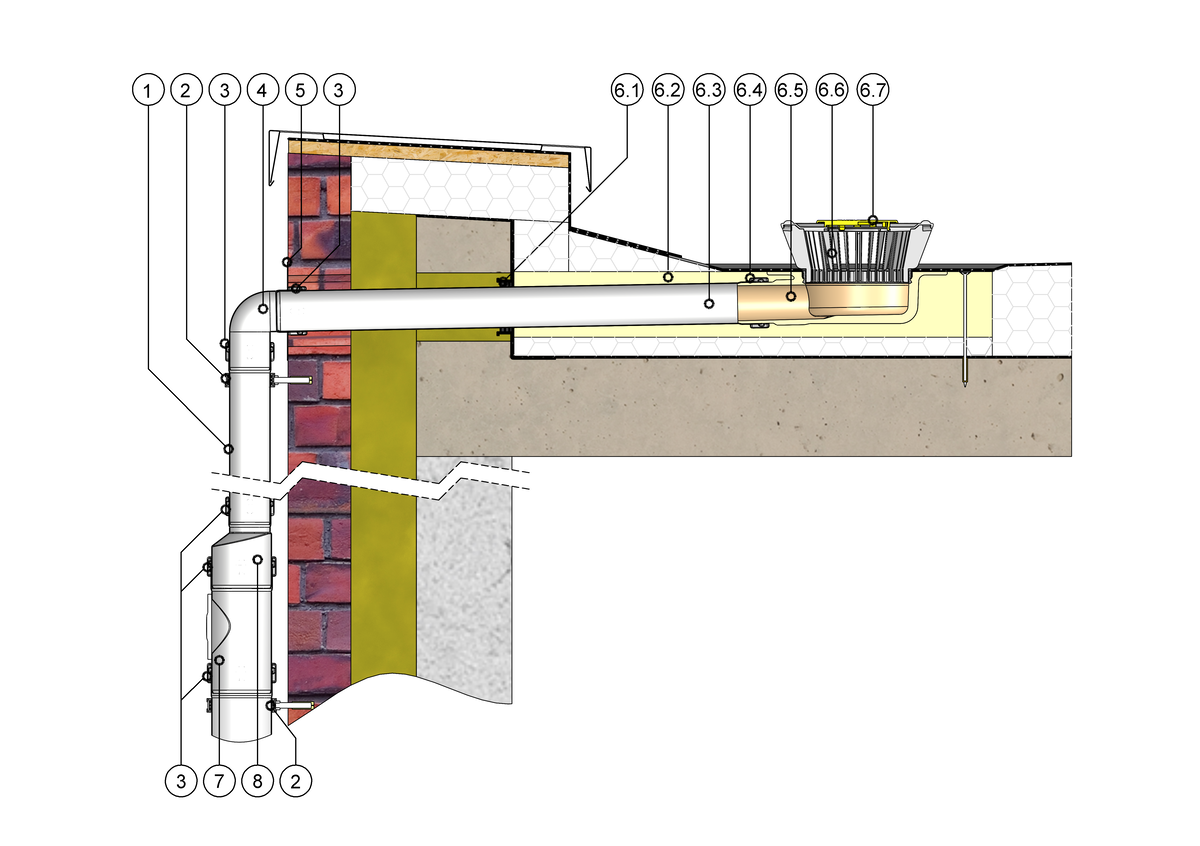

SitaIndra hoofdafvoerset voor ongeventileerde dakconstructies

1 SitaPipe Edelstahl buis
2 SitaPipe Edelstahl buisbeugel
3 SitaPipe Edelstahl borgklem
4 SitaPipe bocht 87,5° roestvrij staal
5 SitaAttika gevelafdekplaat

SitaIndra hoofdafvoerset bestaande uit:
6.1 SitaMore flexibele dampschermplaat
6.2 SitaIndra isolatie-element
6.3 SitaPipe Edelstahl buis
6.4 SitaPipe Edelstahl borgklem
6.5 SitaIndra afvoerelement
6.6 SitaIndra bladvanger

7 SitaPipe reinigingsbuis roestvrij staal
8 SitaPipe excentrisch overgangsstuk roestvrij staal

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

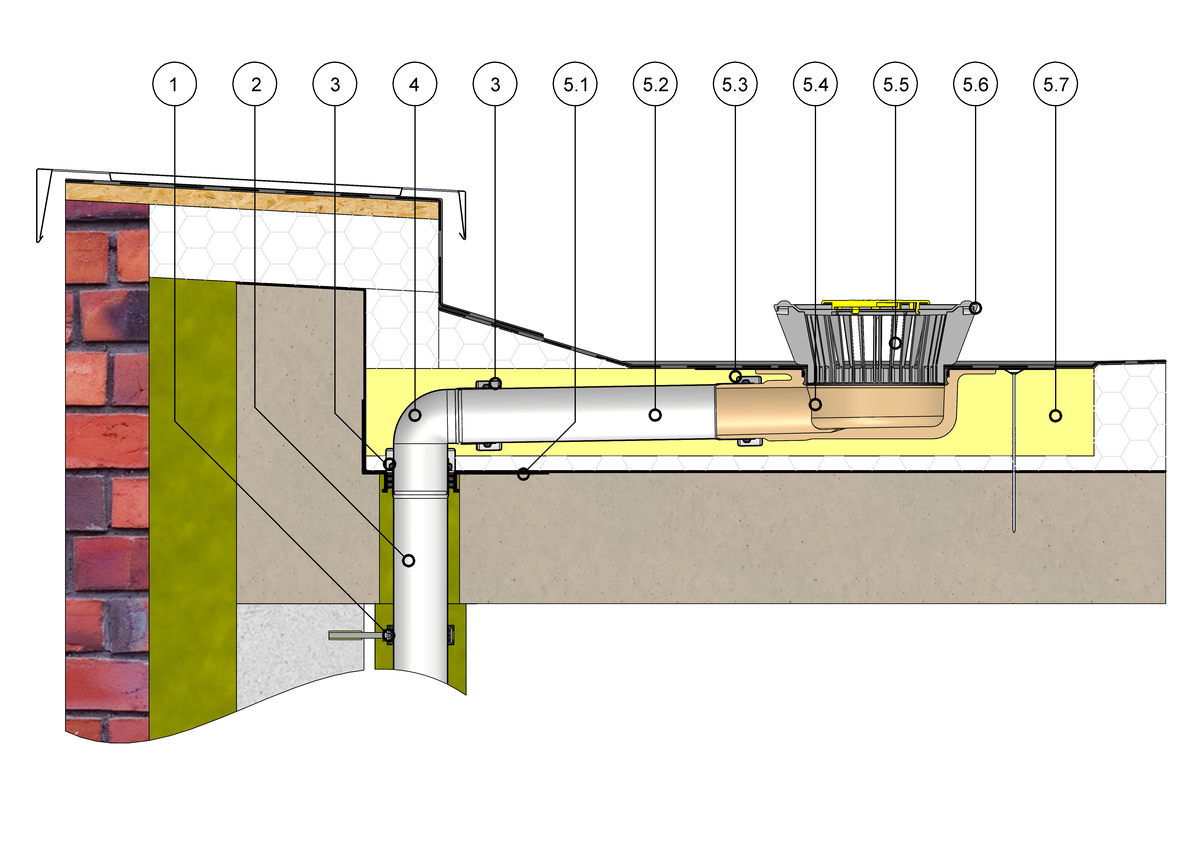

SitaIndra als hoofdafvoer voor ongeventileerde dakconstructies met binnenliggende afvoerpijp

1 SitaPipe Edelstahl buisbeugel
2 SitaPipe Edelstahl buis
3 SitaPipe Edelstahl borgklem
4 SitaPipe bocht 87,5° roestvrij staal

SitaIndra hoofdafvoerset bestaande uit:
5.1 SitaMore flexibele dampschermplaat
5.2 SitaPipe Edelstahl buis
5.3 SitaPipe Edelstahl borgklem
5.4 SitaIndra bladvanger
5.5 SitaIndra afvoerelement
5.6 SitaIndra isolatie-element

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaIndra en SitaKaskade Inside voor hoofdafwatering in niet-geventileerde dakopbouw

SitaIndra hoofdafvoerset bestaande uit:
1.1 SitaPipe Edelstahl buis
1.2 SitaMore flexibele dampschermplaat
1.3 SitaPipe Edelstahl borgklem
1.4 SitaIndra afvoerelement
1.5 SitaIndra bladvanger
1.6 SitaIndra isolatieblok

SitaKaskade Inside als spuwer bestaande uit:
2.1 SitaKaskade Inside
2.2 SitaKaskade Inside losse flens met afdichtslabben, moeren, sluitringen en beschermkappen
2,3 SitaPipe bocht 30° roestvrij staal
2,4 SitaPipe bocht 15° roestvrij staal
2,6 SitaMore flexibele dampschermplaat voor ronde afvoerbuis

3 SitaPipe Edelstahl buis

Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
