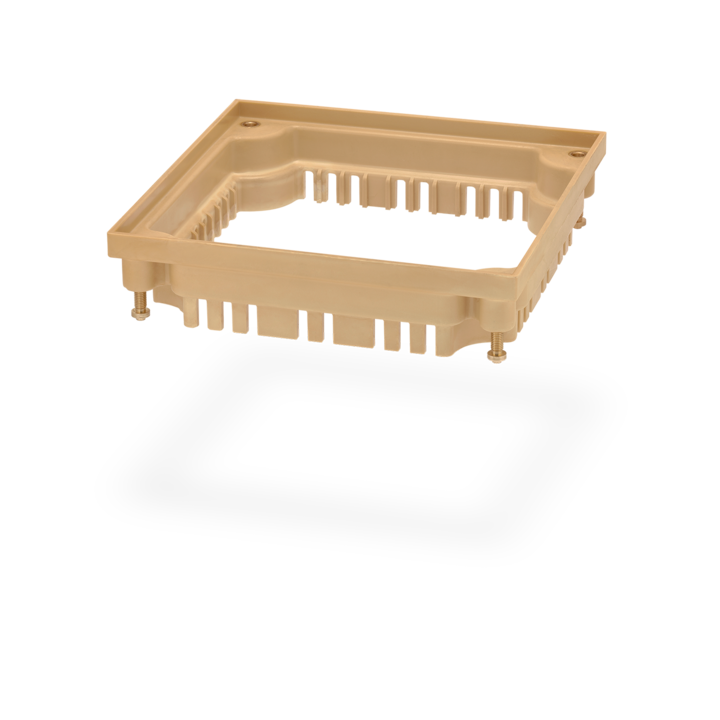

SitaRetention

inspectierooster voor groendaken

Productkenmerken

Bestelnummer

233040

Hoogte

120 mm

Materiaal

Polyurethaan, PE en EPDM

Breedte

400 mm

Lengte

400 mm

Belastingsklasse

H 1,5 - max. 150 kg/1,5 kN

Materiaalklasse

Europese brandreactieklasse E/B2 (normaal ontvlambaar)

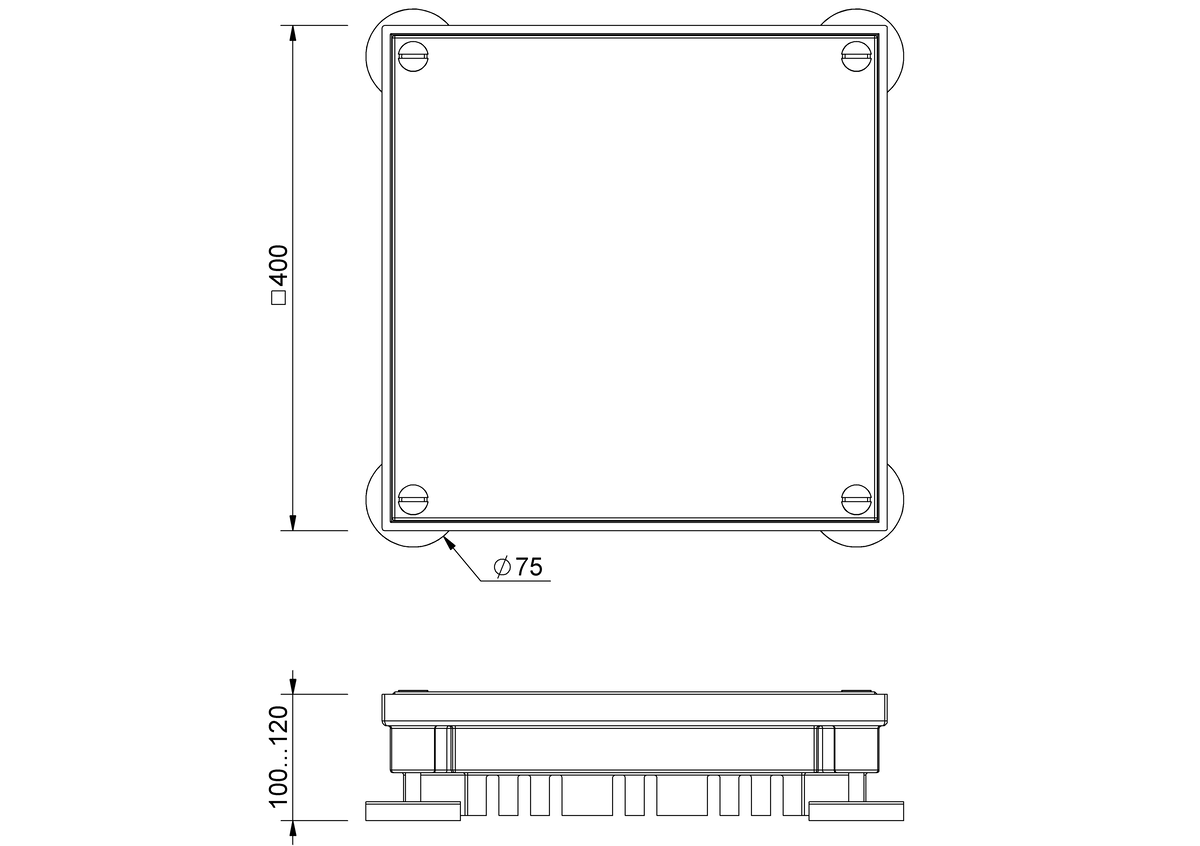

Technische tekening

Speciaal voor begroeide retentiedaken ontwikkeld, zorgen SitaRetention groendakschachten in combinatie met SitaRetention Fix of Sita Retention Twist voor een tijdelijke regenwaterbuffering op het dak. Zo wordt een gecontroleerde regenwaterafvoer op retentiedaken gewaarborgd.

Prestatiebeschrijving Installatievoorbeelden

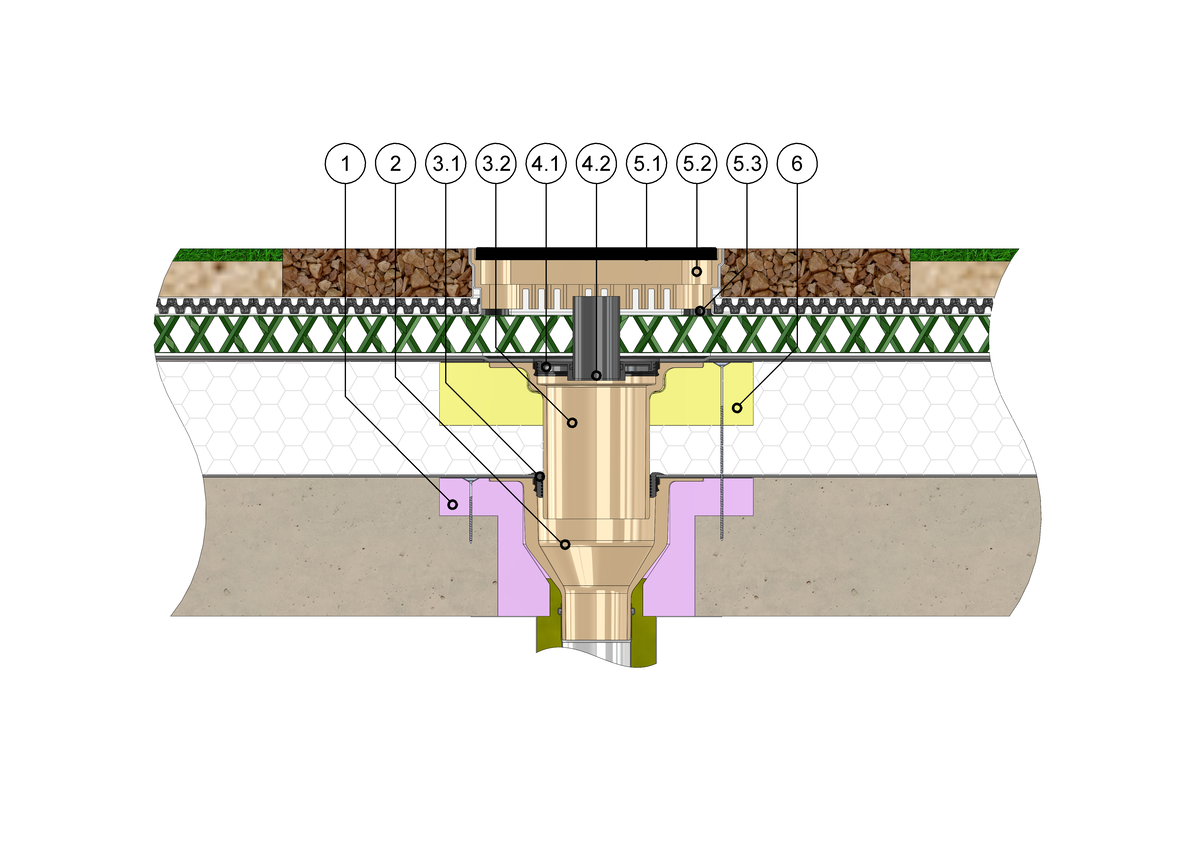

SitaRetention groendakschacht en SitaRetention Fix met SitaStandard voor ongeventileerde dakopbouw met extensieve begroeiing

1 SitaStandard isolatie-element
2 SitaStandard met verticale uitlaat

SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement

SitaRetention Fix bestaande uit:
4.1 Afvoerelement
4.2 Ventilatiebuis
4.3 Bevestigingsring

SitaRetention groendakschacht bestaande uit:
5.1 Gesloten afdekking
5.2 Afvoerelement
5.3 In hoogte verstelbare rubber-metalen steunpoten

6 SitaStandard isolatieblok voor verhogingselement

Ongeventileerde dakopbouw met extensieve begroeiing conform algemeen erkende vaktechnische regels, met:

Dakbegroeiing van leverancier groendaksysteem
Draineermat
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

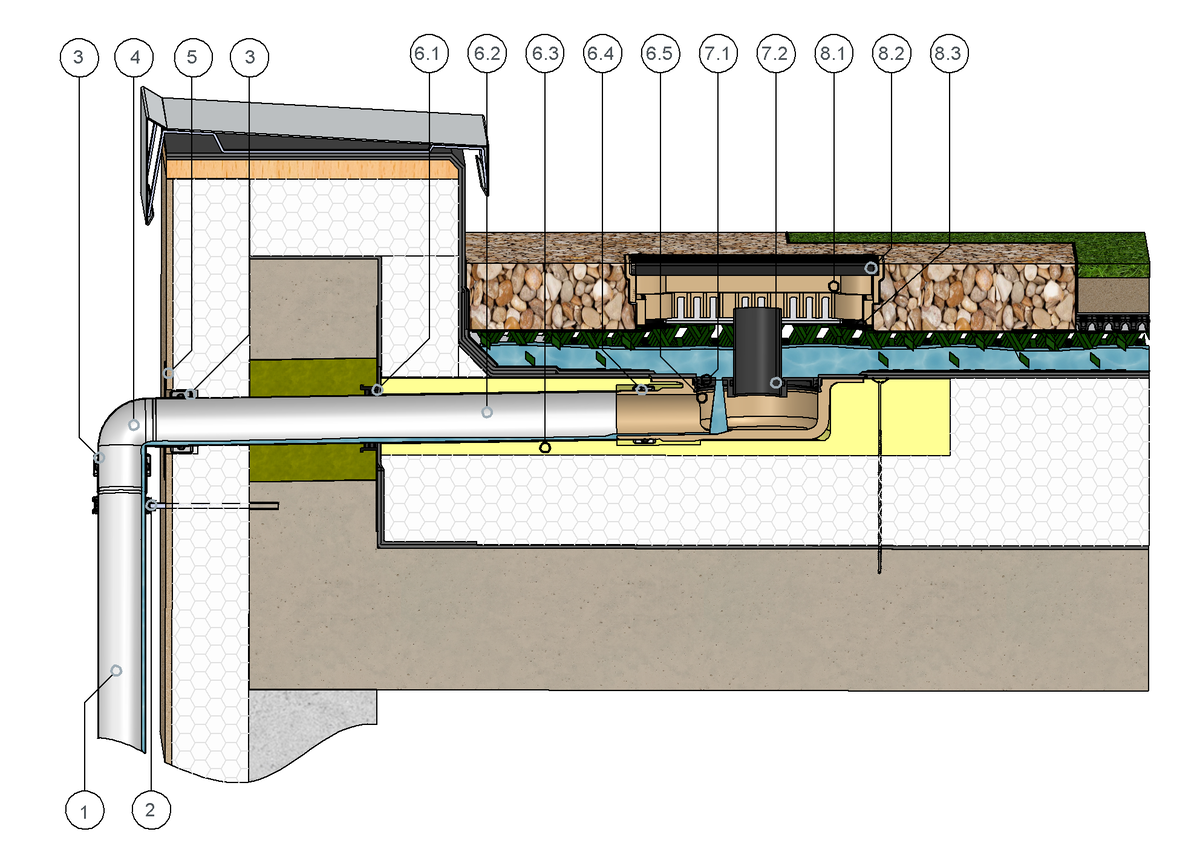

SitaIndra met SitaRetention Fix voor ongeventileerde dakopbouw met retentiegroendak

1 SitaPipe Edelstahl buis
2 SitaPipe Edelstahl buisbeugel
3 SitaPipe Edelstahl borgklem
4 SitaPipe Edelstahl bocht 87,5°
5 SitaAttika gevelafdekplaat

SitaIndra groendak bestaande uit:
6.1 SitaMore flexibele dampschermplaat
6.2 SitaPipe buis roestvrij staal
6.3 SitaIndra isolatieblok
6.4 SitaPipe verankeringsbeugel roestvrij staal
6.5 SitaIndra afvoerelement

SitaRetention Fix bestaande uit:
7.1 Voetplaat met bevestigingsring
7.2 Ventilatiebuis

SitaRetention groendakschacht bestaande uit:
8.1 Afvoerelement
8.2 Gesloten afdekking
8.3 In hoogte verstelbare rubber-metalen steunpoten

Retentiedak in ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:

Retentiedakopbouw en dakbegroeiing van leverancier groendaksysteem
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

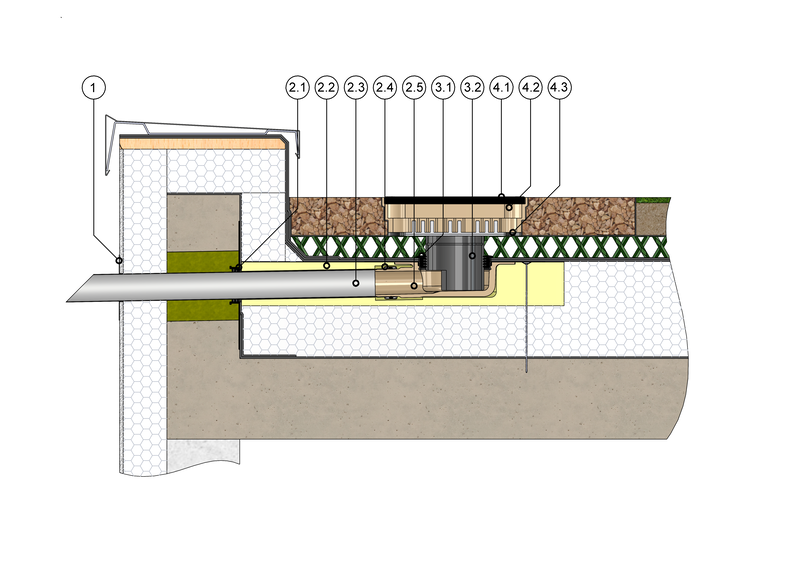

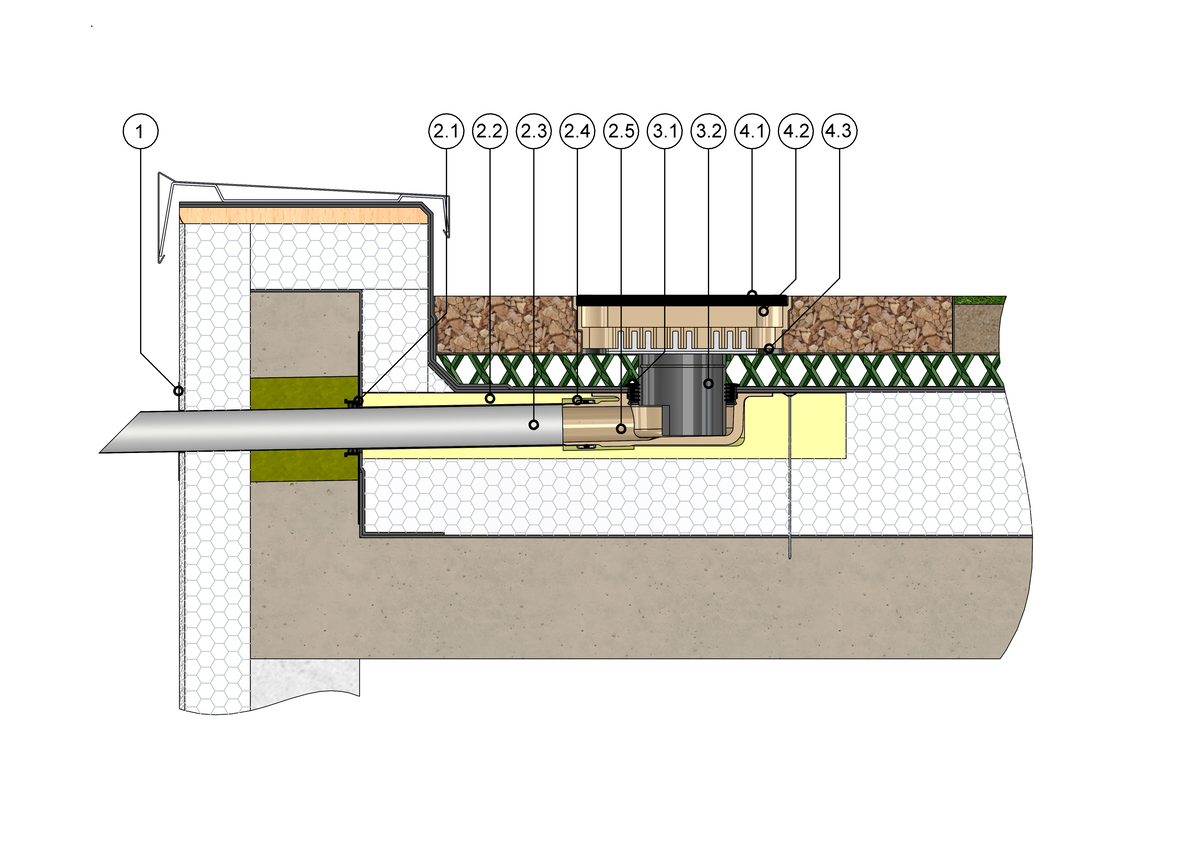

SitaIndra groendak met SitaRetention accumulerend element in niet-geventileerde dakstructuur

SitaIndra groendak bestaande uit:
1.1 SitaMore dampremmende plaat flex
1.2 SitaPipe roestvrijstalen pijp
1.3 SitaIndra isolatielichaam
1.4 SitaPipe roestvrijstalen veiligheidsclip
1.5 SitaIndra basislichaam
SitaRetention waterkerend element bestaande uit:
2.1 In hoogte verstelbare rubber-metalen buffer
2.2 Basislichaam
2.3 Hoekafdichtingsring
SitaRetention groendakschacht bestaande uit:
3.1 Basislichaam
3.2 Gesloten deksel
3.3 In hoogte verstelbare rubber-metalen stootrand

Retentiedak in niet-geventileerde dakconstructie volgens de aaRdT met:

Retentiedak en dakconstructie volgens systeemaanbieder
Sealing
Warmte-isolatie
Dampscherm
Substructuur

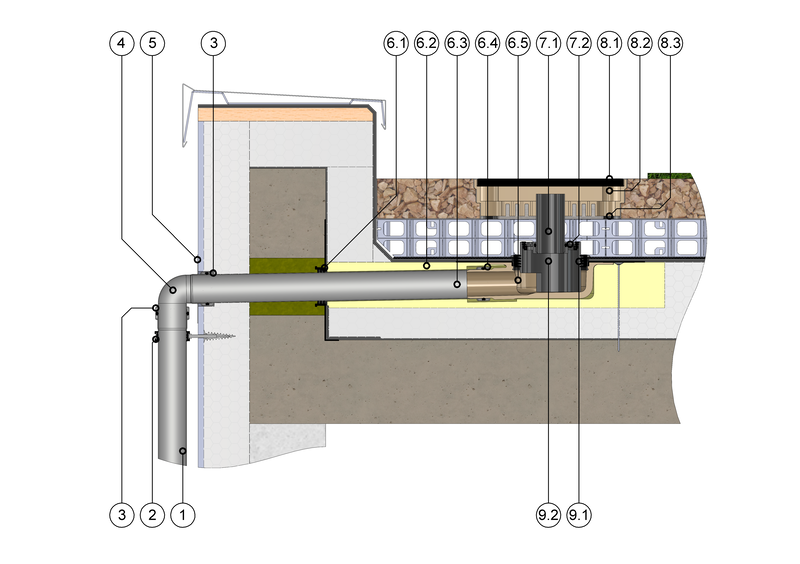

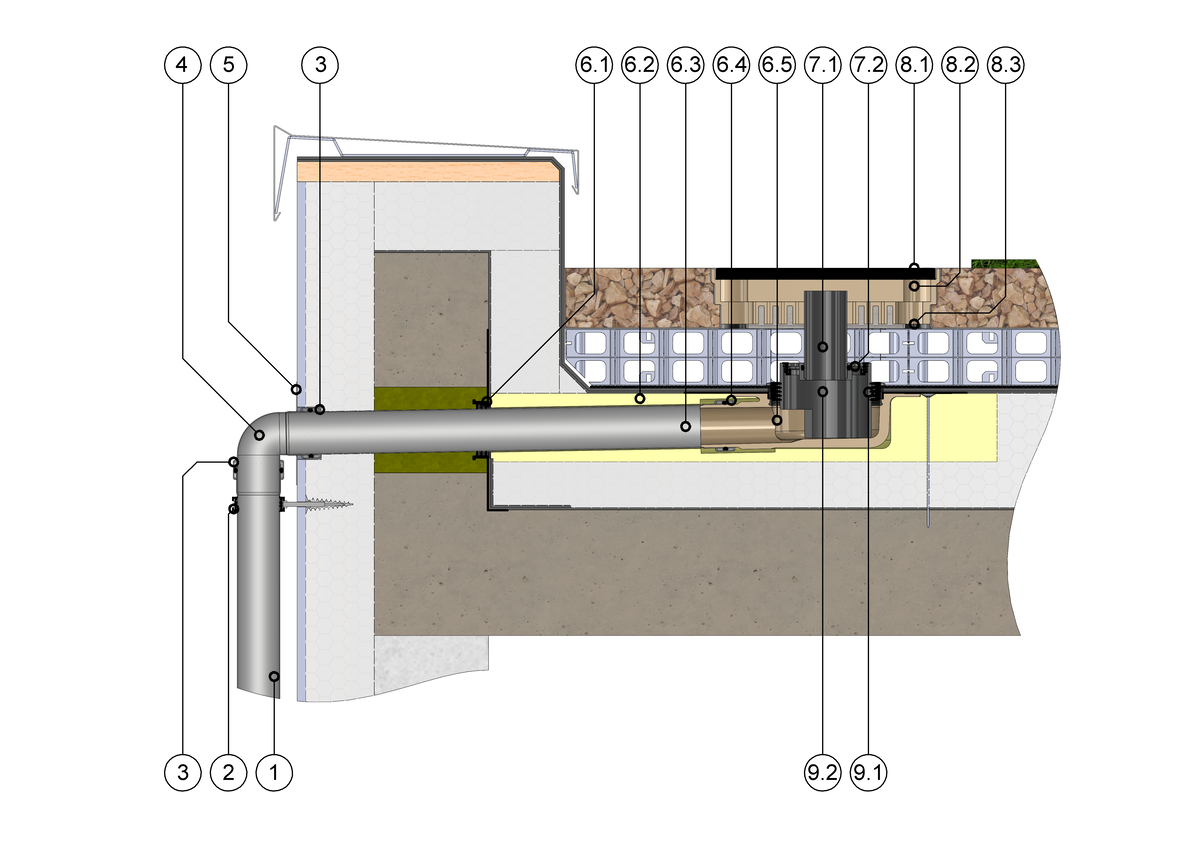

SitaIndra groendak met SitaRetention groendakschacht, SitaMore overloopring en SitaRetention Fix in de niet-geventileerde dakstructuur

1. SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4. SitaPipe roestvrijstalen bocht
5. SitaAttika gevelafdekplaat

SitaIndra groendak bestaande uit:
6.1 Flexibele dampschermplaat
6.2 Isolatieblok
6.3 Roestvrijstalen buis
6.4 Roestvrijstalen verankeringsbeugel
6.5 Afvoerelement

SitaRetention Fix bestaande uit:
7.1 Ventilatiebuis
7.2 Voetplaat met bevestigingsring

SitaRetention groendakschacht bestaande uit:
8.1 Gesloten afdekking
8.2 Afvoerelement
8.3 In hoogte verstelbare rubber-metalen buffer

SitaMore opstuwring bestaande uit:
9.1. Dichtingsring
9.2 Opstuwring
