SitaTrendy DN 125

Gravitaire afvoerkolk

Productkenmerken

Bestelnummer

150709

aansluiting

Sikaplan 15G-Slabbe

Doorbreking/kernboring (mm)

250 mm

Binnendiameter kolk

146 mm

Min. temperatuurbestendigheid

-40 °C

Max. temperatuurbestendigheid

80 °C

Materiaalklasse

Europese brandreactieklasse E/B2 (normaal ontvlambaar)

Nominale spanning

230 Volt

Nominaal vermogen

10 Watt

Beschermingstype

IP 57

Beschermingsklasse

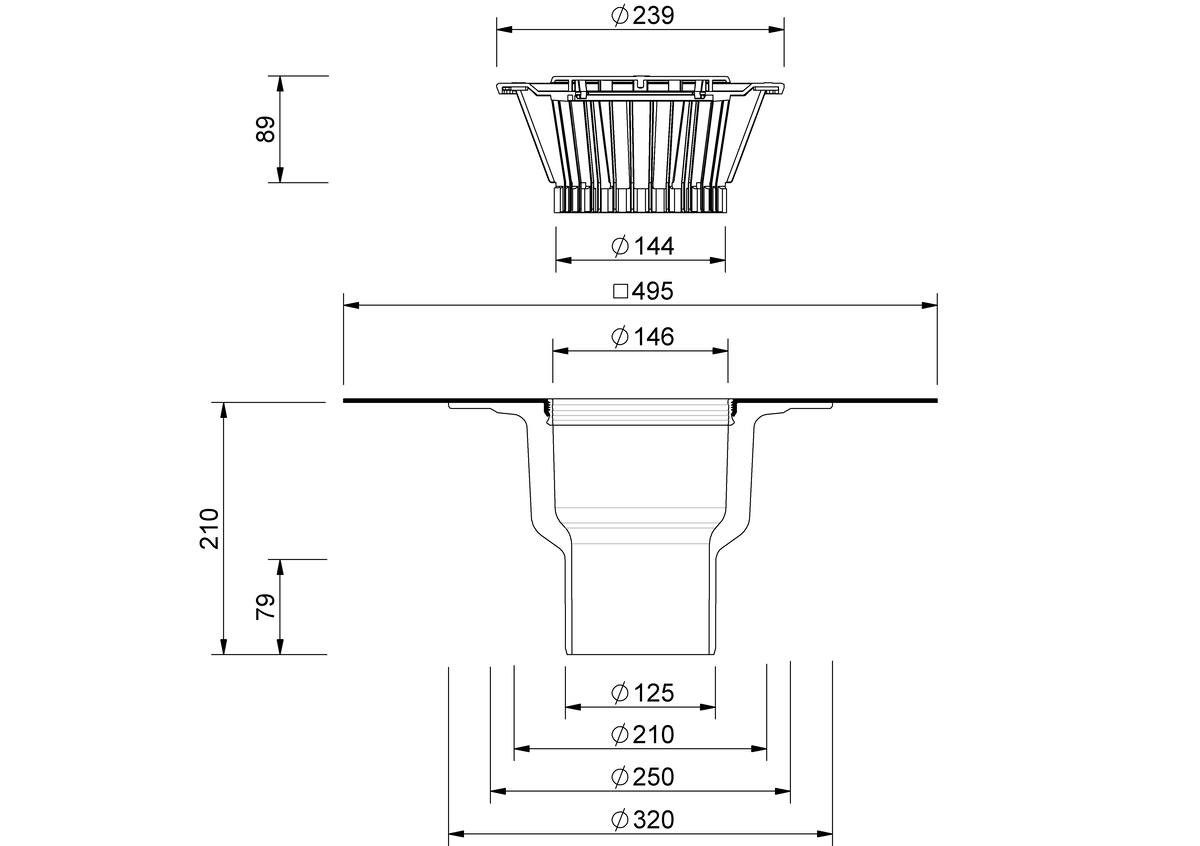

Technische tekening

SitaTrendy onderscheidt zich door een compacte uitvoering en hoge afvoercapaciteit. De flexibele dakkolken zijn leverbaar met aansluitslabbe in dakdichtingsmembraan naar keuze, met schroefflens of kleefflens en zijn onderling combineerbaar.

Prestatiebeschrijving Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

Waterstand (mm)

125

0,7

1,6

2,4

3,3

4,2

5,1

5,9

7,3

8,7

10,1

11,4

12,7

Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s

Waterstand (mm)

125

1,2

2,2

3,2

4,6

7,5

10,7

12,4

14,3

16,2

18,5

20,8

Installatievoorbeelden

SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed

1 SitaTrendy isolatieblok voor verhogingselement

SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement

SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring

SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk

Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Steenslag- of grindbed
Draineermat
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaTrendy en SitaDrain® Terra voor hoofdafvoer bij bekledingsplaten op grindbed zonder thermische isolatie

1 SitaPipe roestvrijstalen buis
2 SitaTrendy isolerende lichaamskolk
3 SitaTrendy verticaal
4 SitaDrain grindbalk

SitaDrain® Terra bestaande uit:
3.1 Revisierooster
3.2 Frame
3.3 In hoogte verstelbare rubber-metalen stootrand

Geventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Steenslag- of grindbed
Draineermat
Beschermmat
Afdichting
Onderconstructie

SitaTrendy met overloopelement voor noodafvoer als spuwer in geventileerde dakconstructies

SitaMore opstuwelement bestaande uit:
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement

SitaTrendy verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring

3 SitaTrendy isolatieblok voor verhogingselement
4 SitaTrendy met verticale uitlaat
5 SitaPipe Edelstahl borgklem
6 SitaPipe Edelstahl bocht
7 SitaPipe Edelstahl buisbeugel
8 SitaPipe Edelstahl buis
9 SitaAttika gevelafdekplaat

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaTrendy met overloopelement als noodafvoer voor ongeventileerde dakconstructies met extensieve begroeiing

1 SitaTrendy isolatie-element dakkolk
2 SitaTrendy met verticale uitlaat

SitaTrendy verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaMore opstuwelement bestaande uit:
4.1 Afvoerelement
4.2 Afdichtring
4.3 In hoogte verstelbare rubber-metalen steunpoten
4.4 Gesloten deksel

Ongeventileerde dakopbouw met extensieve begroeiing conform algemeen erkende vaktechnische regels, met:

Extensieve dakbegroeiing met vegetatielaag van leverancier groendaksysteem
Bescherm-, draineer- en filtreerlaag van leverancier groendaksysteem
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaTrendy DN 125

Gravitaire afvoerkolk

Productkenmerken

Technische tekening

SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed

SitaTrendy en SitaDrain® Terra voor hoofdafvoer bij bekledingsplaten op grindbed zonder thermische isolatie

SitaTrendy met overloopelement voor noodafvoer als spuwer in geventileerde dakconstructies

SitaTrendy met overloopelement als noodafvoer voor ongeventileerde dakconstructies met extensieve begroeiing

Toebehoren

SitaMore

overloopelement voor SitaTrendy / SitaSani®

SitaTrendy

overloop

SitaTrendy

Verhogingselement 150 mm

SitaTrendy

Verhogingselement 220 mm

SitaTrendy

Verhogingselement 320 mm

SitaTrendy

Schroefflens Verhogingselement 150 mm

SitaTrendy

Schroefflens Verhogingselement 220 mm

SitaTrendy

Schroefflens Verhogingselement 320 mm

SitaMore

versterkingsplaat

SitaMore

Terrasmontageset
