SitaDrain® Terra

Afwateringsroosters

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Traploos in hoogte verstelbaar van 70 tot 110 mm

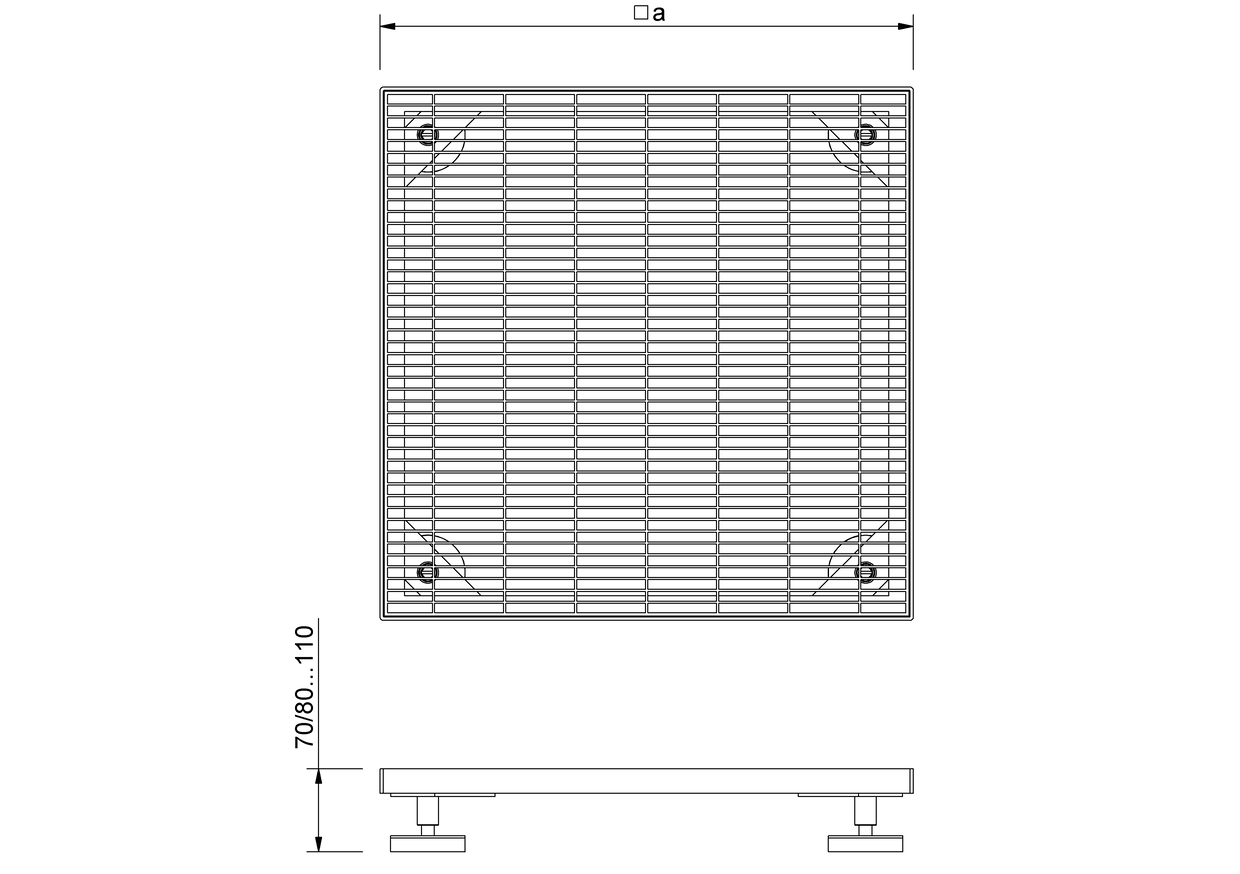

Technische tekening

Roosterontwerp	a (mm)	Min. ingestelde hoogte (mm)	Max. ingestelde hoogte (mm)
Rooster met bubbelpatroon	400	70	110
Rooster met vierkantpatroon	400	70	110
Rooster met cirkelpatroon	400	70	110
Maasrooster	400	70	110
Staafrooster	400	80	110
Rooster met ellipspatroon	400	70	110
Staafrooster	500	80	110
Maasrooster	500	70	110

Prestatiebeschrijving

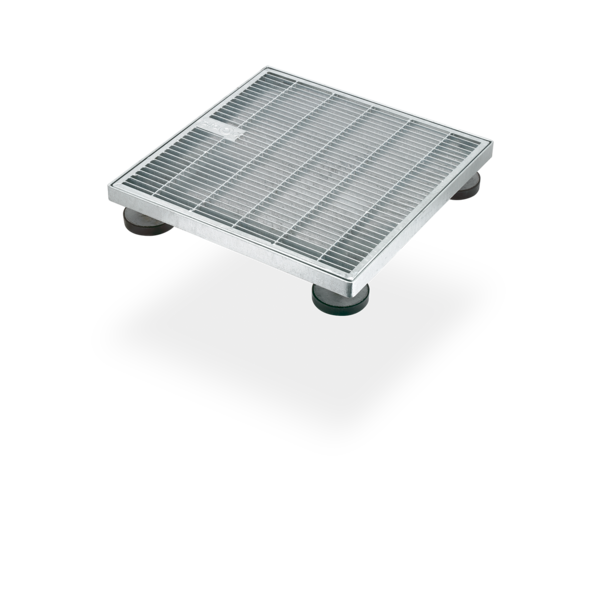

SitaDrain® Terra afvoerrooster uit gebeitst roestvrij staal (rvs). Met rvs omtrekkader voor montage van maasrooster (maaswijdte 9 x 64 mm). Met vier aangelaste schroefmoffen M12 uit rvs voor de bevestiging van voorgemonteerde rubberen steunpoten voor traploze hoogteverstelling van 70 tot 110 mm. Afmetingen 400 x 400 mm, 500 x 500 mm. Leveren en plaatsen volgens de regels der kunst. Uit gebeitst roestvrij staal met stalen omtrekkader voor montage van maasrooster (maaswijdte 9 x 64 mm). Leveren en plaatsen volgens de regels der kunst.

Installatievoorbeelden

SitaDrain Terra met SitaEasy voor niet-geventileerde dakopbouw met bekledingsplaten

1 SitaPipe roestvrijstalen buis
2 SitaMore flexibele dampschermplaat
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaEasy

SitaDrain® Terra bestaande uit:
5.1 Inspectierooster
5.2 In hoogte verstelbare rubberen voetjes
5.3 Frame

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaTrendy en SitaDrain® Terra voor hoofdafvoer bij bekledingsplaten op grindbed zonder thermische isolatie

1 SitaPipe roestvrijstalen buis
2 SitaTrendy isolerende lichaamskolk
3 SitaTrendy verticaal
4 SitaDrain grindbalk

SitaDrain® Terra bestaande uit:
5.1 Revisierooster
5.2 Frame
5.3 In hoogte verstelbare rubber-metalen stootrand

Geventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Steenslag- of grindbed
Draineermat
Beschermmat
Afdichting
Onderconstructie

SitaEasy Go als noodafvoer voor ongeventileerde dakconstructies met bekledingsplaten op grindbed

1 SitaAttika gevelafdekplaat
2 SitaPipe roestvrij stalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy Go

SitaDrain® Terra bestaande uit:
6.1 Frame
6.2 Inspectierooster
6.3 In hoogte verstelbare rubberen voetjes

7 SitaDrain® grindkering

Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Grindbed
Filtervlies
Oppervlaktedrainage
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaCompact gebogen met SitaCompact overloopring, in niet-geventileerde dakconstructies met bekledingsplaten en SitaDrain Terra

1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
3 SitaMore dampschermplaat
4 SitaPipe roestvrijstalen buis
5 SitaPipe roestvrijstalen verankeringsbeugel

SitaCompact gebogen, bestaande uit:
6.1 Afvoerelement
6.2 Aansluitslabbe volgens specificatie

SitaCompact stuwring bestaande uit:
7.1 Stuwring
7.2 Afdichtring

SitaDrain® Terra bestaande uit:
8.1 Inspectierooster
8.2 Frame
8.3 In hoogte verstelbare rubberen voetjes

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDrain® Terra			Artikelnummer
Roestvrij staal
	Maasrooster	400 mm	254040	Product tonen
	Maasrooster	500 mm	255050	Product tonen
	Rooster met cirkelpatroon	400 mm	25404011	Product tonen
	Rooster met vierkantpatroon	400 mm	25404012	Product tonen
	Rooster met ellipspatroon	400 mm	25404013	Product tonen
	Rooster met bubbelpatroon	400 mm	25404014	Product tonen
	Staafrooster	400 mm	25404015	Product tonen
	Staafrooster	500 mm	25505015	Product tonen

SitaDrain® Terra

Afwateringsroosters

Productkenmerken

Technische tekening

SitaDrain Terra met SitaEasy voor niet-geventileerde dakopbouw met bekledingsplaten

SitaTrendy en SitaDrain® Terra voor hoofdafvoer bij bekledingsplaten op grindbed zonder thermische isolatie

SitaEasy Go als noodafvoer voor ongeventileerde dakconstructies met bekledingsplaten op grindbed

SitaCompact gebogen met SitaCompact overloopring, in niet-geventileerde dakconstructies met bekledingsplaten en SitaDrain Terra

Toebehoren

SitaDrain®

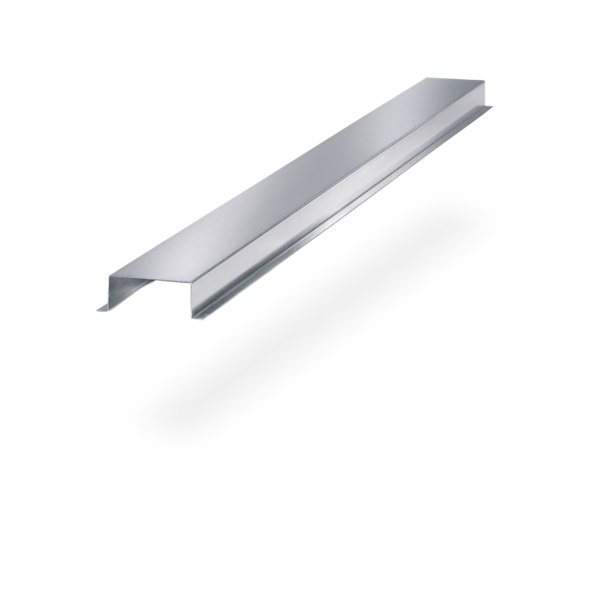

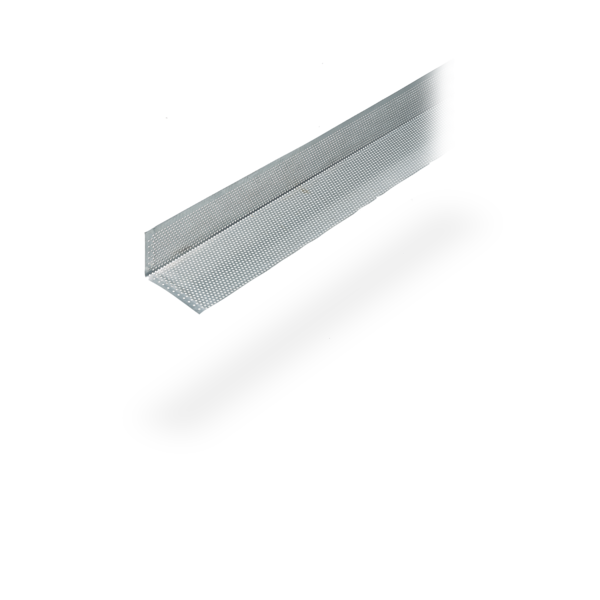

Grindkering

SitaDrain®

Verbindingselement

SitaDrain®

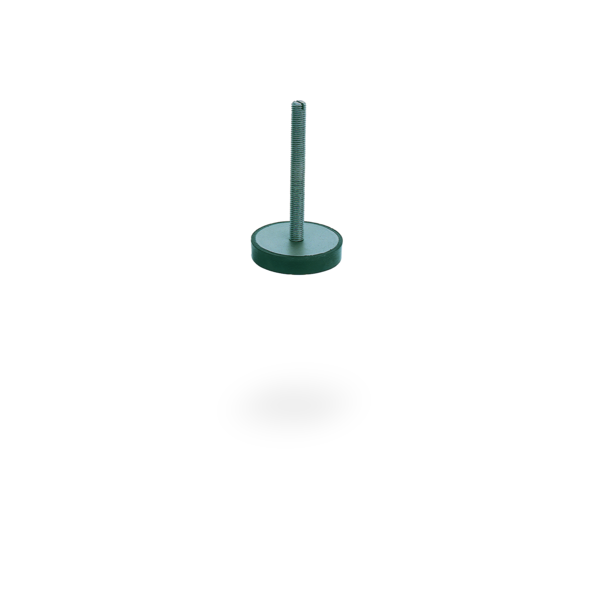

Steunpoten Roestvrij staal (rvs)
