SitaDSS Multi

Verhogingselement

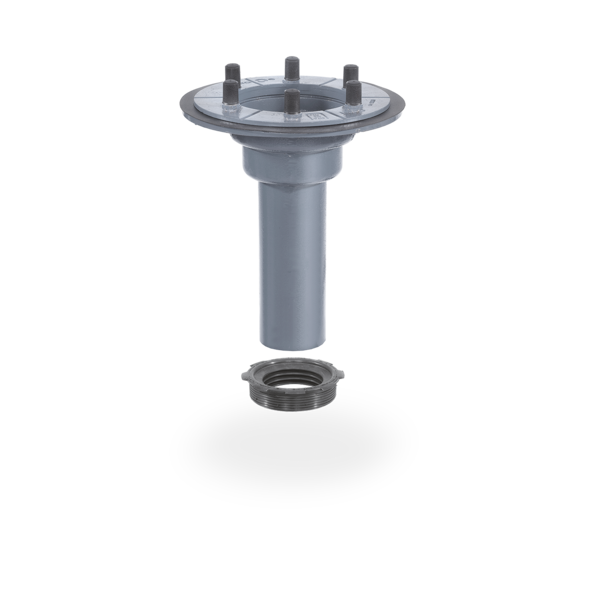

Foto_S_SitaDSS_Multi_Aufstockelement.tif

Productkenmerken

Bestand tegen gebruikelijke externe omgevingsinvloeden
Slag- en stootvast
Lange levensduur
Geluidsarm
Grote inlooptrechter
Universeel inzetbaar voor elke afdichting

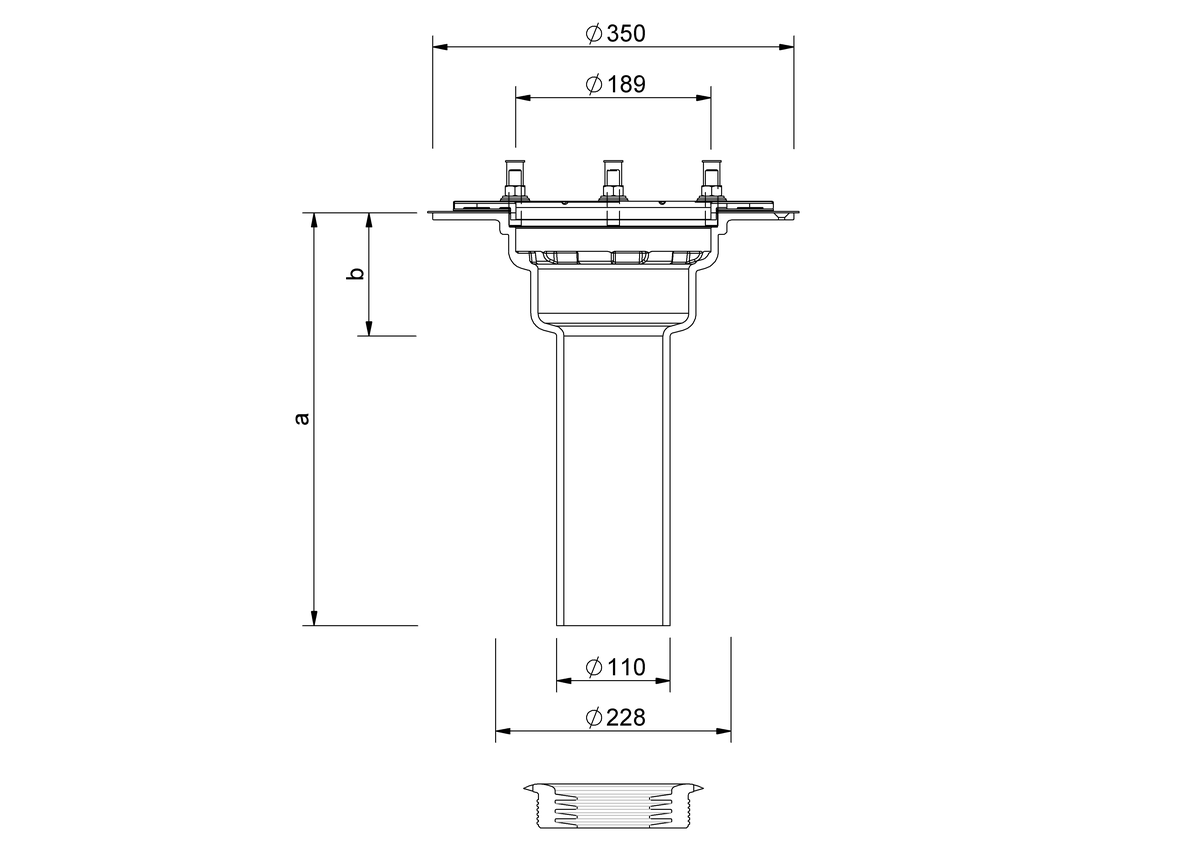

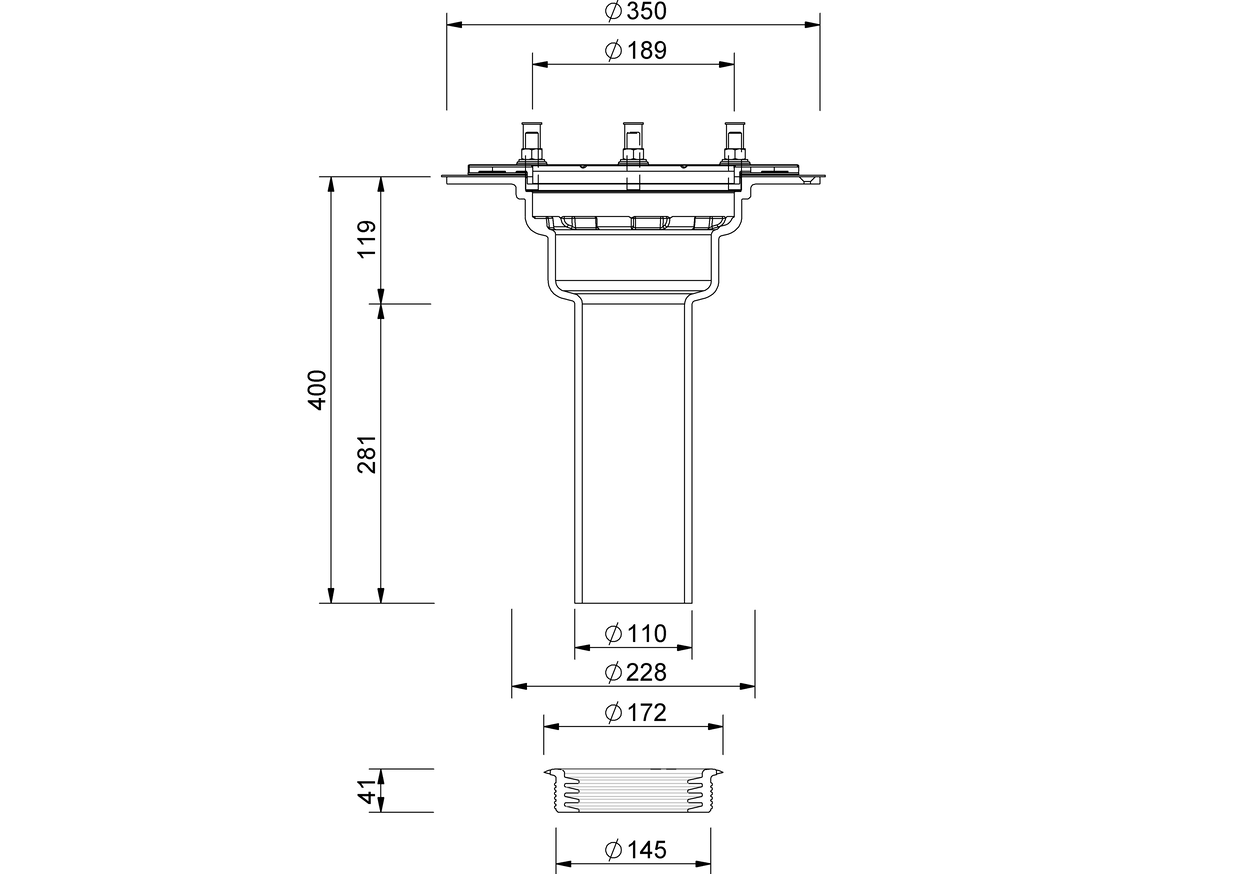

Technische tekening

a (mm)	b (mm)	Min. overbrugging van thermische isolatie (mm)	Max. overbrugging van thermische isolatie (mm)
400	119	80	300

Prestatiebeschrijving

SitaDSS Multi verhogingselement uit gietijzer, materiaal EN-GJL-200. Conform NBN EN 1253-2. Voor SitaDSS Multi dakafvoer. Met voorgeboorde gaten om het verhogingselement in de onderconstructie te bevestigen, met losse flens voorzien van draineeropeningen, twee afdichtslabben, zes ingeschroefde draadpennen M12 uit rvs, sluitringen, zeskantmoeren uit messing en beschermkappen voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Compleet incl. meerlippige afdichtring voor terugstuwbeveiliging. Leveren en deskundig inbouwen.

Installatievoorbeelden

SitaDSS Multi voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat
2 SitaDSS Multi isolatieblok voor verhogingselement

SitaDSS Multi verhogingselement bestaande uit:
3.1 Schroefflens, moeren en afdichtingsslabben
3.2 Dichtingsring
3.3 Afvoerelement

SitaDSS Multi bestaande uit:
4.1 Afvoerelement
4.2 Grindvanger
4.3 Airstop
4.4 Schroefflens, moeren en afdichtingsslabben

5 SitaDSS Multi dakkolk isolatie-element
6 SitaDSS Multi compensatiering

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDSS Multi			Artikelnummer
Schroefflens Verhogingselement
Schroefflens Verhogingselement	400 mm	Schroefflens	422799	Product tonen
