SitaPipe roestvrijstalen

dubbele insteekmof

Foto_S_SitaPipe_Edelstahl_Doppelsteckmuffe.tif

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

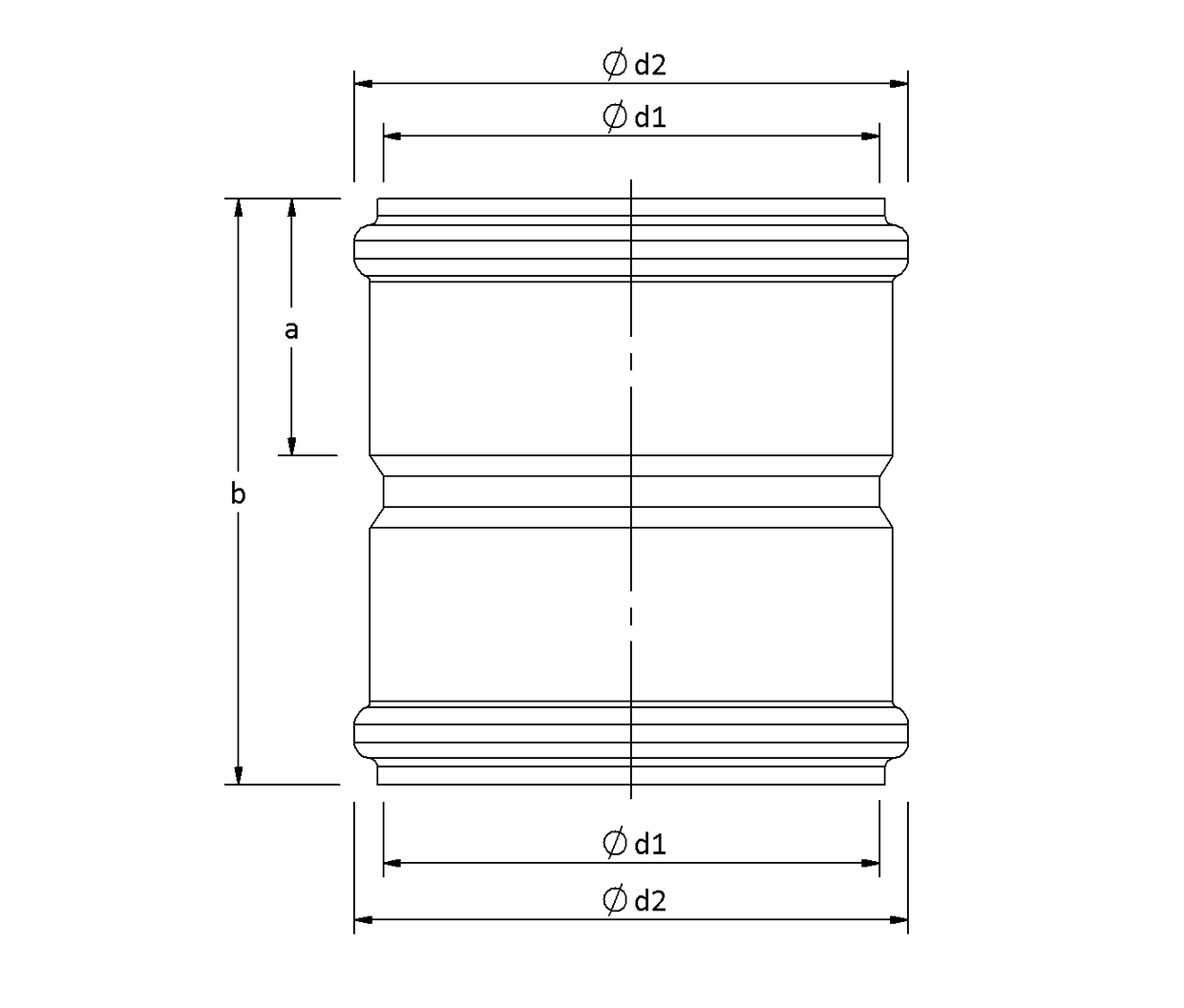

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	a (mm)	b (mm)	d1 (mm)	d2 (mm)
70	75	50	120	76	87
100	110	57	130	111	123
125	125	60	140	126	139
150	160	71	162	161	178
200	200	87	200	201	220
250	250	110	250	251	276
315	315	116	262	316	346
40	40	42	104	41	52
50	50	39	97	51	62
80	82	52	124	83	95

Prestatiebeschrijving

SitaPipe Edelstahl dubbele insteekmof uit roestvrij staal, materiaalnummer 1.4301 (bij DN 40, DN 50, DN 125, DN 150) resp. materiaalnummer 1.4404 (bij DN 70, DN 80, DN 100, DN 200, DN 250, DN 315). Conform NBN EN 1124. Steekmofsysteem met in mof voorgemonteerde EPDM-lipafdichtingen. Voor eenvoudige verbinding tussen twee buiseinden. Fittings volledig in dompelbad gebeitst met glad, zilvermat oppervlak. Leveren en deskundig inbouwen.

Installatievoorbeelden

SitaPipe buis van roestvrij staal aan voetpunt in warmte-isolatiesysteem

1 SitaPipe reinigingsbuis roestvrij staal
2 SitaPipe excentrisch overgangsstuk roestvrij staal
3 SitaPipe buis roestvrij staal
4 SitaPipe buisbeugel roestvrij staal
5 SitaPipe verankeringsbeugel roestvrij staal

Wandopbouw van binnen naar buiten conform algemeen erkende vaktechnische regels, met:

Afwerkpleisterlaag en verflaag
Thermische isolatie
Wandconstructie

SitaVasant met grindvanger in niet-geventileerde dakconstructie

1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe

SitaVasant bestaande uit:
7.1 Buis
7.2 Dampschermplaat
7.3 Verankeringsbeugel
7.4 Dakkolk

8 SitaVasant Kiesfang

Niet-geventileerde dakconstructie volgens de aaRdT met:

Afdichting
Warmte-isolatie
Dampscherm
Onderconstructie

SitaDSS Indra hoofdafvoerset voor ongeventileerde dakconstructies

SitaDSS Indra hoofdafwateringsset bestaande uit:
1.1 SitaPipe buis roestvrij staal
1.2 SitaPipe buisbeugel roestvrij staal
1.3 SitaPipe verankeringsbeugel roestvrij staal
1.4 SitaPipe bocht roestvrij staal 87,5°
1.5 SitaMore flexibele dampschermplaat
1.6 SitaIndra isolatieblok
1.7 SitaPipe buis roestvrij staal
1.8 SitaDSS Indra afvoerelement
1.9 SitaDSS Indra Airstop
1.10 SitaDSS Indra grindvang
1.11 SitaDSS Indra Airstop bevestigingsring

2 SitaPipe Edelstahl borgklem
3 SitaPipe Edelstahl reinigingsbuis
4 SitaPipe Edelstahl excentrisch overgangsstuk
5 SitaPipe Edelstahl buisbeugel

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaDSS Indra noodafvoerset met standleiding voor ongeventileerde dakconstructies

SitaDSS Indra noodafvoerset bestaande uit:
1.1 SitaPipe buis roestvrij staal
1.2 SitaPipe buisbeugel roestvrij staal
1.3 SitaPipe verankeringsbeugel roestvrij staal
1.4 SitaPipe bocht roestvrij staal 87,5°
1.5 SitaMore flexibele dampschermplaat
1.6 SitaIndra isolatieblok
1.7 SitaPipe buis roestvrij staal
1.8 SitaDSS Indra afvoerelement
1.9 Overloopelement met Airstop
1.10 Afdichtring

2 SitaPipe verankeringsbeugel roestvrij staal
3 SitaPipe bocht 45° roestvrij staal

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaEasy Go als hoofdafvoer voor ongeventileerde dakconstructies

1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat
7 SitaEasy Go

SitaEasy grindvanger bestaande uit:
8.1 Sluiting
8.2 Grindvangerkorf

9 SitaPipe roestvrijstalen reinigingsbuis

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaTurbo verhoogd ingebouwd met standleiding voor ongeventileerde dakconstructies

1 SitaPipe buis roestvrij staal
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe bocht 87,5° roestvrij staal
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat

SitaRondo bestaande uit:
7.1 Bladvanger met bevestigingshaak
7.2 Losse flens en afdichtmanchetten
7.3 Sluitringen, moeren en beschermkappen

8 SitaPipe bocht roestvrij staal 45°

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaKaskade doorvoer Fluid met SitaCompact voor de hoofdafvoer in ongeventileerde dakopbouw

1 SitaCompact isolatie-element
2 SitaCompact verticaal

SitaCompact verhogingselement bestaande uit:

3.1 Afvoerelement
3.2 Dichtingsring

SitaDrain® oppervlakteframe bestaande uit:

4.1 Frame
4.2 Inspectierooster

5 SitaKaskade doorvoer Fluid
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaPipe roestvrijstalen buis
8 SitaPipe roestvrijstalen buisbeugel
9 SitaAttika gevelafdekplaat
10 SitaPipe roestvrijstalen bocht
11 SitaMore flexibele dampschermplaat

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaKaskade voor ongeventileerde dakconstructies met bekledingsplaten op dragers en overgang naar standleiding in warmte-isolatiesysteem

SitaKaskade Inside voor standleiding bestaande uit:
1.1 SitaPipe roestvrij staal bocht 87,5°
1.2 SitaPipe roestvrij staal verankeringsbeugel
1.3 SitaMore flexibele dampschermplaat
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside losse flens met afdichtmanchetten, moeren, sluitringen, beschermkappen
1.6 SitaPipe roestvrij staal bocht 30°
1.7 SitaPipe roestvrij staal bocht 15°

2 SitaPipe Edelstahl buis
3 SitaPipe Edelstahl buisbeugel
4 SitaPipe Edelstahl borgklem

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaCompact Fluid lijnafwatering voor balkons met vloeibare kunststofafdichting en bekledingsplaten

1 SitaPipe Edelstahl buis
2 SitaAttika gevelafdekplaat
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaCompact Fluid vlak rooster
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid hoogtecompensatiestuk
8 SitaCompact Fluid buissteun

Dakopbouw 1 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Vloeibare kunststofafdichting
Onderconstructie

Dakopbouw 2 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Bekledingsplaten
Beschermmat
Vloeibare kunststofafdichting
Onderconstructie

Artikelselectie

SitaPipe roestvrijstalen		Artikelnummer
dubbele insteekmof
	DN 100/100	70091111	Product tonen
	DN 125/125	70091212	Product tonen
	DN 150/150	70091616	Product tonen
	DN 200/200	70092020	Product tonen
	DN 250/250	70092525	Product tonen
	DN 315/315	70093131	Product tonen
	DN 40/40	70094040	Product tonen
	DN 50/50	70095050	Product tonen
	DN 70/70	70097575	Product tonen
	DN 80/80	70098080	Product tonen
