SitaPipe из нержавеющей стали
Двойной раструб
- Продукция
SitaPipe из нержавеющей стали
Двойной раструб
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

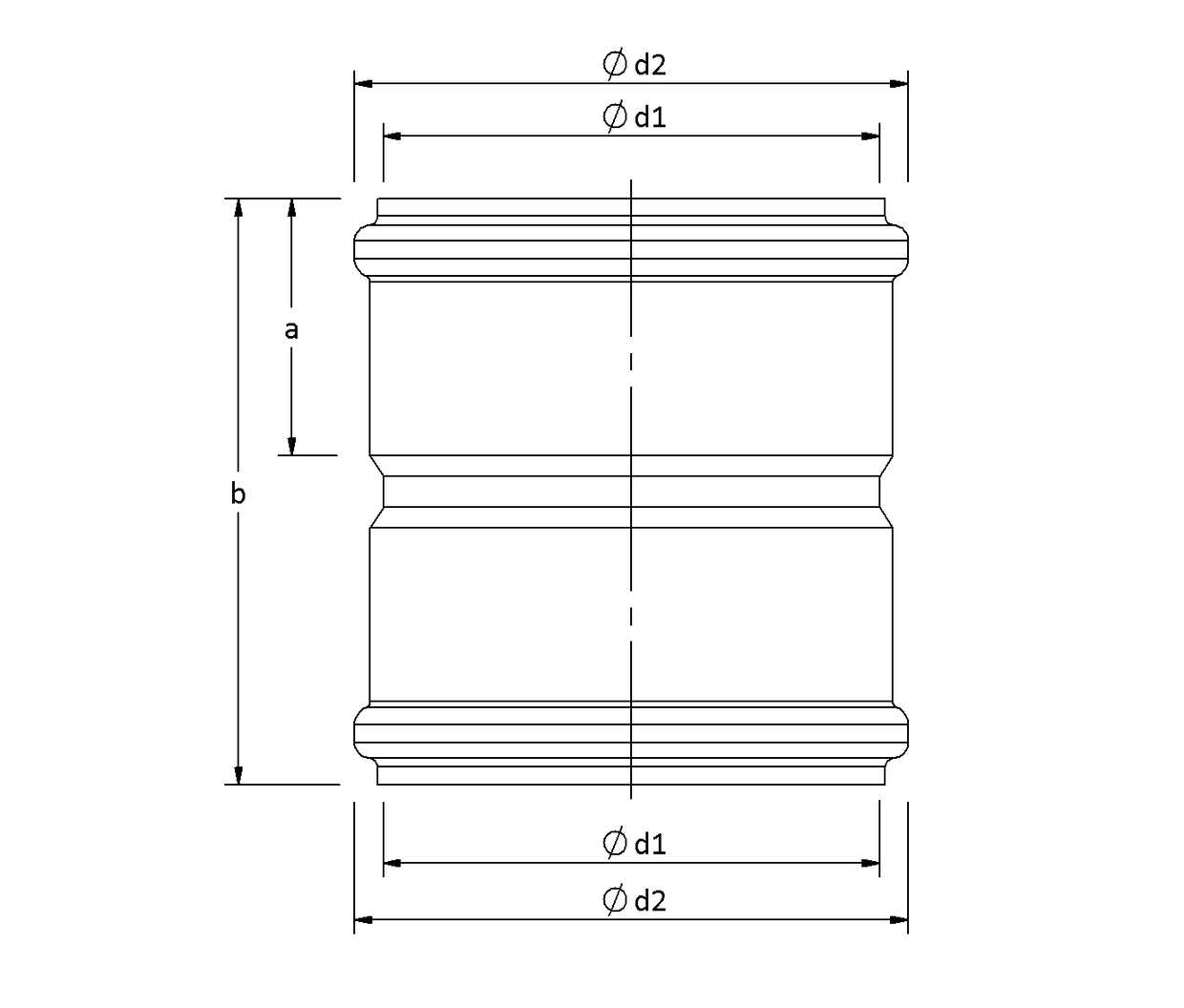

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) | b (мм) | d1 (мм) | d2 (мм) |
|---|---|---|---|---|---|
| 70 | 75 | 50 | 120 | 76 | 87 |
| 100 | 110 | 57 | 130 | 111 | 123 |
| 125 | 125 | 60 | 140 | 126 | 139 |
| 150 | 160 | 71 | 162 | 161 | 178 |
| 200 | 200 | 87 | 200 | 201 | 220 |
| 250 | 250 | 110 | 250 | 251 | 276 |
| 315 | 315 | 116 | 262 | 316 | 346 |
| 40 | 40 | 42 | 104 | 41 | 52 |
| 50 | 50 | 39 | 97 | 51 | 62 |
| 80 | 82 | 52 | 124 | 83 | 95 |
Описание услуги
Примеры монтажа
Выбор товара
Двойной раструб SitaPipe из высококачественной нержавеющей стали, номер материала: 1.4301 (для DN 40, DN 50, DN 125, DN 150) или номер материала: 1.4404 (для DN 70, DN 80, DN 100, DN 200, DN 250, DN 315), согласно DIN EN 1124, в виде раструбной системы с предварительно установленным в муфту заводским манжетным уплотнением из EPDM, для установки двух концов труб, полностью протравлена полным погружением в ванну, с гладкой, серебристо-матовой поверхностью, поставка и квалифицированный монтаж.
Труба SitaPipe из высококачественной нержавеющей стали в опорной точке теплоизоляционной композитной системы
1 Ревизия SitaPipe из нержавеющей стали
2 Переходник SitaPipe из нержавеющей стали, эксцентрический
3 Труба SitaPipe из нержавеющей стали
4 Крепежный хомут SitaPipe из нержавеющей стали
5 Фиксаторный хомут SitaPipe из нержавеющей стали
2 Переходник SitaPipe из нержавеющей стали, эксцентрический
3 Труба SitaPipe из нержавеющей стали
4 Крепежный хомут SitaPipe из нержавеющей стали
5 Фиксаторный хомут SitaPipe из нержавеющей стали
Конструкция стены согласно общ. технич. регламентам в составе:
- верхний слой штукатурки и лакокрасочное покрытие
- теплоизоляция
- стеновая конструкция
SitaVasant с листвоуловителем в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore
SitaVasant состоит из:
7.1 Труба
7.2 Пароизоляционная плита
7.3 Страховочный хомут
7.4 Воронка
8 Листвоуловитель SitaVasant
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore
SitaVasant состоит из:
7.1 Труба
7.2 Пароизоляционная плита
7.3 Страховочный хомут
7.4 Воронка
8 Листвоуловитель SitaVasant
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
Комплект основного водостока SitaDSS Indra в невентилируемой кровле
Комплект основного водостока SitaDSS Indra, состоит из следующих элементов:
1.1 Труба SitaPipe из высококачественной нержавеющей стали
1.2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Страховочный хомут SitaPipe из высококачественной нержавеющей стали
1.4 Отвод из высококачественной нержавеющей стали, 87,5° SitaPipe
1.5 Пароизоляционная плита SitaMore flex
1.6 Изоляционная плита SitaIndra
1.7 Труба SitaPipe из высококачественной нержавеющей стали
1.8 Корпус SitaDSS Indra
1.9 SitaDSS Indra Airstop
1.10 Листвоуловитель SitaDSS Indra
1.11 Крепежное кольцо элемента Airstop SitaDSS Indra
2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
3 Ревизия SitaPipe из высококачественной нержавеющей стали
4 Переходник SitaPipe, эксцентрический, из высококачественной нержавеющей стали
5 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
1.1 Труба SitaPipe из высококачественной нержавеющей стали
1.2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Страховочный хомут SitaPipe из высококачественной нержавеющей стали
1.4 Отвод из высококачественной нержавеющей стали, 87,5° SitaPipe
1.5 Пароизоляционная плита SitaMore flex
1.6 Изоляционная плита SitaIndra
1.7 Труба SitaPipe из высококачественной нержавеющей стали
1.8 Корпус SitaDSS Indra
1.9 SitaDSS Indra Airstop
1.10 Листвоуловитель SitaDSS Indra
1.11 Крепежное кольцо элемента Airstop SitaDSS Indra
2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
3 Ревизия SitaPipe из высококачественной нержавеющей стали
4 Переходник SitaPipe, эксцентрический, из высококачественной нержавеющей стали
5 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
Комплект аварийного водостока SitaDSS Indra со стояком в невентилируемой кровле
Комплект аварийного водоотвода SitaDSS Indra состоит из:
1.1 Труба SitaPipe из высококачественной нержавеющей стали
1.2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
1.5 Пароизоляционная плита SitaMore flex
1.6 Изоляционная плита SitaIndra
1.7 Труба SitaPipe из высококачественной нержавеющей стали
1.8 Корпус SitaDSS Indra
1.9 Подпорный элемент с элементом Airstop
1.10 Уплотнительное кольцо
2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
3 Отвод SitaPipe, из высококачественной нержавеющей стали, 45°
1.1 Труба SitaPipe из высококачественной нержавеющей стали
1.2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
1.5 Пароизоляционная плита SitaMore flex
1.6 Изоляционная плита SitaIndra
1.7 Труба SitaPipe из высококачественной нержавеющей стали
1.8 Корпус SitaDSS Indra
1.9 Подпорный элемент с элементом Airstop
1.10 Уплотнительное кольцо
2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
3 Отвод SitaPipe, из высококачественной нержавеющей стали, 45°
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaEasy Go для основного водостока в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Пароизоляционная плита SitaMore flex
7 SitaEasy Go
Листвоуловитель SitaEasy состоит из:
8.1 Крепление
8.2 Сетка листвоуловителя
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Пароизоляционная плита SitaMore flex
7 SitaEasy Go
Листвоуловитель SitaEasy состоит из:
8.1 Крепление
8.2 Сетка листвоуловителя
9 Ревизия SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaRondo при увеличенной высоте установки со стояком в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
5 Фасадная пластина SitaAttika
6 Пароизоляционная плита SitaMore flex
SitaRondo состоит из:
7.1 Листвоуловитель с крепежным уголком
7.2 Съемный фланец и уплотнительные манжеты
7.3 Подкладные шайбы, гайки и защитные колпачки
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
5 Фасадная пластина SitaAttika
6 Пароизоляционная плита SitaMore flex
SitaRondo состоит из:
7.1 Листвоуловитель с крепежным уголком
7.2 Съемный фланец и уплотнительные манжеты
7.3 Подкладные шайбы, гайки и защитные колпачки
8 Отвод SitaPipe из высококачественной нержавеющей стали 45°
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
Проходник SitaKaskade Fluid с SitaCompact для аварийного водостока в невентилируемой кровле
1 Изоляционная плита SitaCompact
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Корпус
3.2 Уплотнительное кольцо
Подкладная рамка SitaDrain®, состоит из следующих элементов:
4.1 Рамка
4.2 Смотровая решетка
5 Проходник SitaKaskade Fluid
6 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
7 Труба SitaPipe из высококачественной нержавеющей стали
8 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
10 Отвод SitaPipe из высококачественной нержавеющей стали
11 Пароизоляционная плита SitaMore flex
2 SitaCompact, вертикальная
Надставной элемент SitaCompact, состоит из следующих элементов:
3.1 Корпус
3.2 Уплотнительное кольцо
Подкладная рамка SitaDrain®, состоит из следующих элементов:
4.1 Рамка
4.2 Смотровая решетка
5 Проходник SitaKaskade Fluid
6 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
7 Труба SitaPipe из высококачественной нержавеющей стали
8 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
10 Отвод SitaPipe из высококачественной нержавеющей стали
11 Пароизоляционная плита SitaMore flex
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaKaskade Inside в невентилируемой кровле и настиле из плит на регулируемых опорах с переходником на стояк в теплоизоляционной композитной системе
SitaKaskade Inside для стояка, состоит из следующих элементов:
1.1 Отвод SitaPipe из высококачественной нержавеющей стали, 87,5°
1.2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Пароизоляционная плита SitaMore flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside — съемный фланец с уплотнительными манжетами, гайками, подкладными шайбами, защитными колпачками
1.6 Отвод SitaPipe, из высококачественной нержавеющей стали, 30°
1.7 Отвод SitaPipe, из высококачественной нержавеющей стали, 15°
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.1 Отвод SitaPipe из высококачественной нержавеющей стали, 87,5°
1.2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Пароизоляционная плита SitaMore flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside — съемный фланец с уплотнительными манжетами, гайками, подкладными шайбами, защитными колпачками
1.6 Отвод SitaPipe, из высококачественной нержавеющей стали, 30°
1.7 Отвод SitaPipe, из высококачественной нержавеющей стали, 15°
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaCompact Fluid для линейного водостока для балконов с гидроизоляцией жидким полимером и террасной плиткой
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Фасадная пластина SitaAttika
3 Насадка SitaCompact Fluid
4 SitaCompact Fluid
5 Плоская решетка SitaCompact Fluid
6 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
7 Элемент выравнивания высоты SitaCompact Fluid
8 Опора для крепления трубы SitaCompact Fluid
2 Фасадная пластина SitaAttika
3 Насадка SitaCompact Fluid
4 SitaCompact Fluid
5 Плоская решетка SitaCompact Fluid
6 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
7 Элемент выравнивания высоты SitaCompact Fluid
8 Опора для крепления трубы SitaCompact Fluid
Конструкция кровли 1 согл. общ. технич. регламентам в составе:
Конструкция кровли 2 согл. общ. технич. регламентам в составе:
- гидроизоляция жидким полимером
- несущая конструкция
Конструкция кровли 2 согл. общ. технич. регламентам в составе:
- настил из плит
- защитный мат
- гидроизоляция жидким полимером
- несущая конструкция
